CANOE第五通道连接方法

已于 2024-09-04 13:07:04 修改
阅读量683 收藏
点赞数 5
分类专栏： CANOE 文章标签： c语言
于 2024-09-04 10:14:23 首次发布
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.csdn.net/weixin_39845913/article/details/141885899
版权

使用场景：15电唤醒和休眠控制

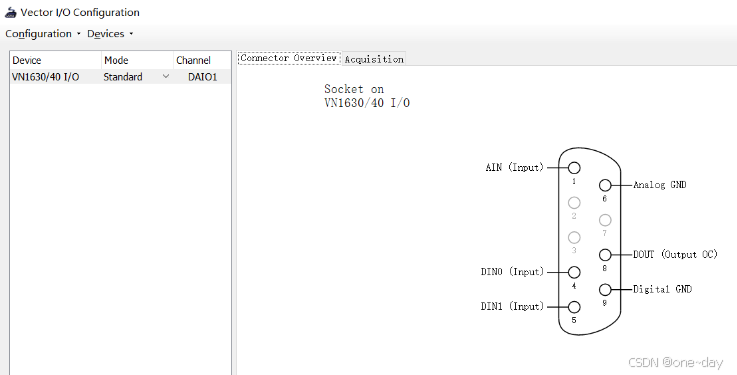

1.找一个电阻，大小无所谓，焊接在8.9 pin角；

2.引出8，9 pin的两根线，8线束接电源控制器正，9线束接控制器KL15线束PIN

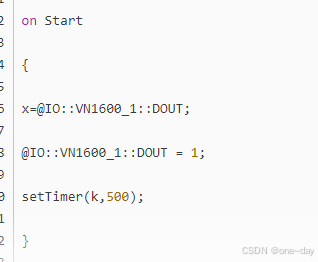

3.脚本控制变量开关，即接通或断开
