前言

前面的两篇文章，我们简单介绍了与CAN相关与CANoe相关的一些内容，接下来我们将学习它的实际操作，第一节就是硬件配置。CANoe想要正常运行，那必须有正确的授权选项，并且配置正确的硬件及其接口。作为用户，我们必须知道如何查看并配置硬件信息。

---

一、CANoe的硬件信息查看？

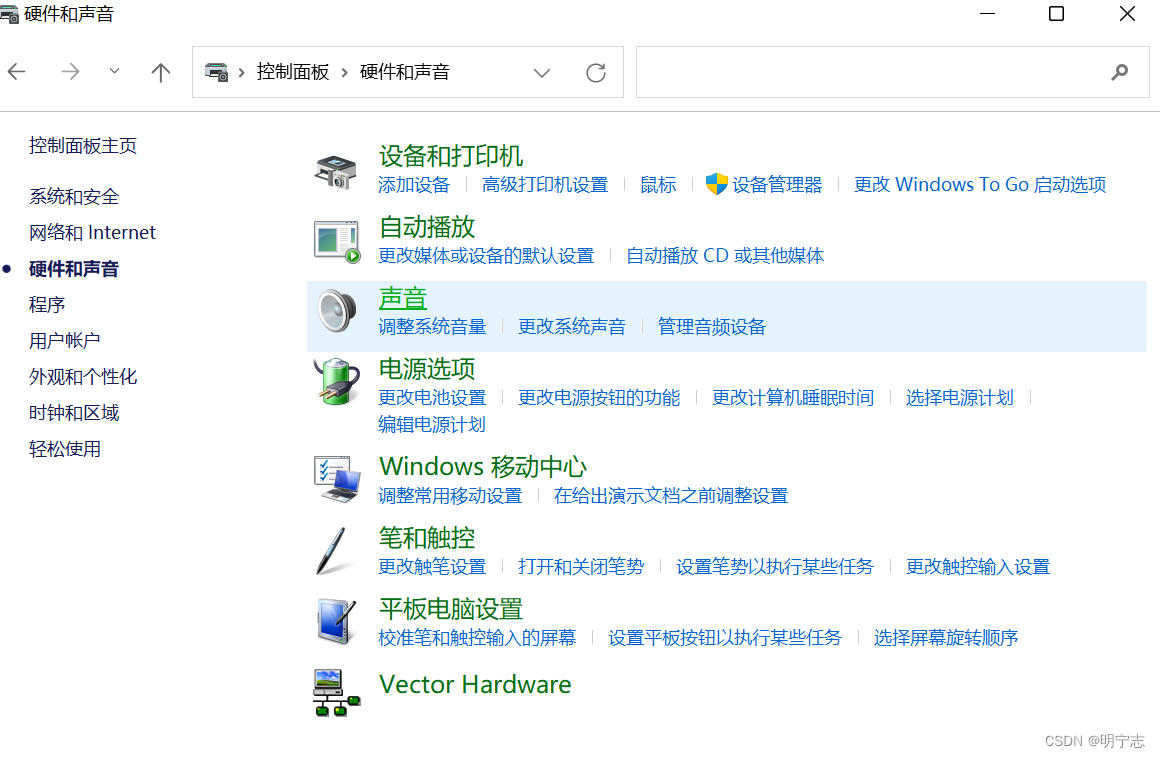

在Windows操作系统的控制面板里，可以发现Vector Hardware，单机可以查看硬件信息。

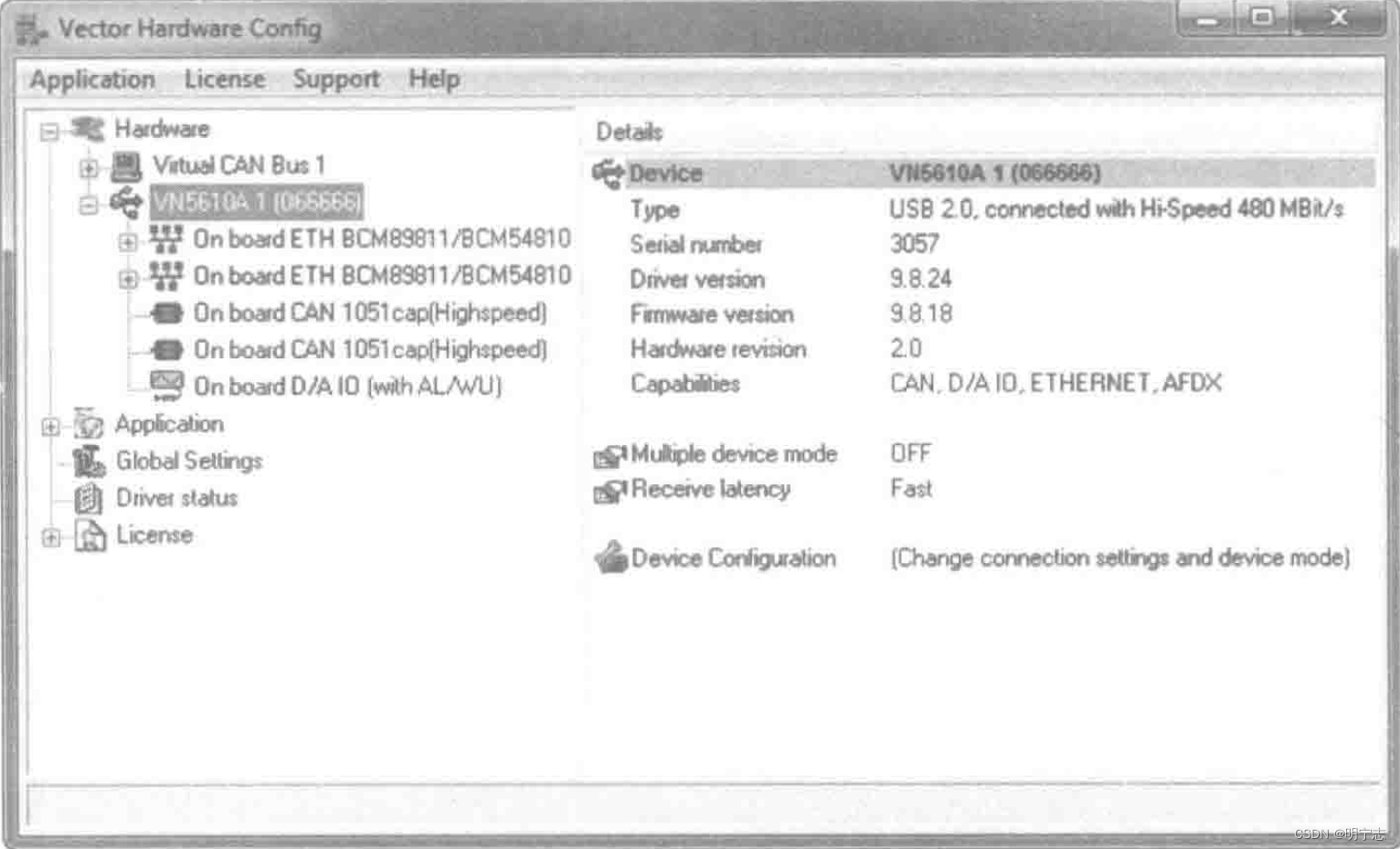

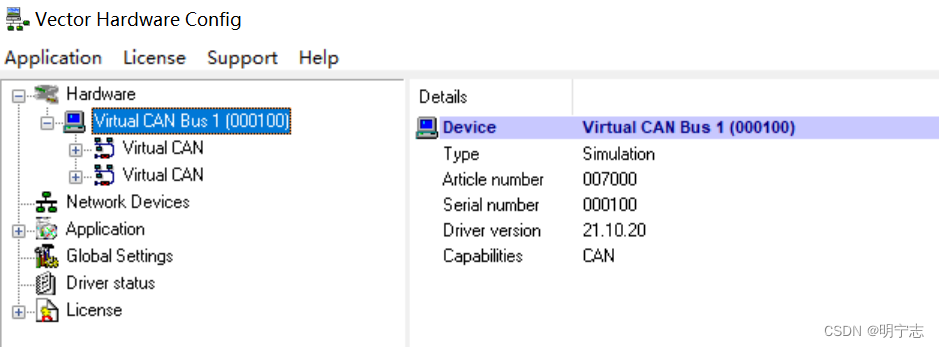

由于我只插了license，没有插盒子，所以没有实际的物理信道，这里可以参考其他的已有的

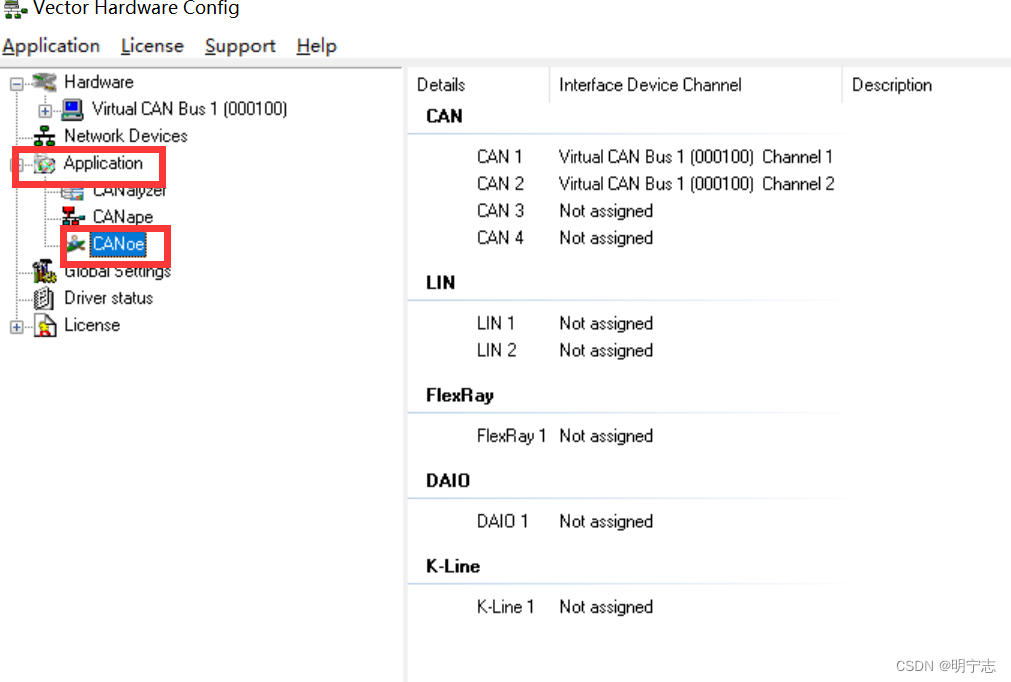

选择Application->CANoe,可以查看CANoe总线使用的通道和分配情况，目前只分配了两路CAN。

二、硬件配置

光有上面的查看硬件信息并不能支持我们做很多操作，重要的还是如何配置硬件。

• 启动CANoe

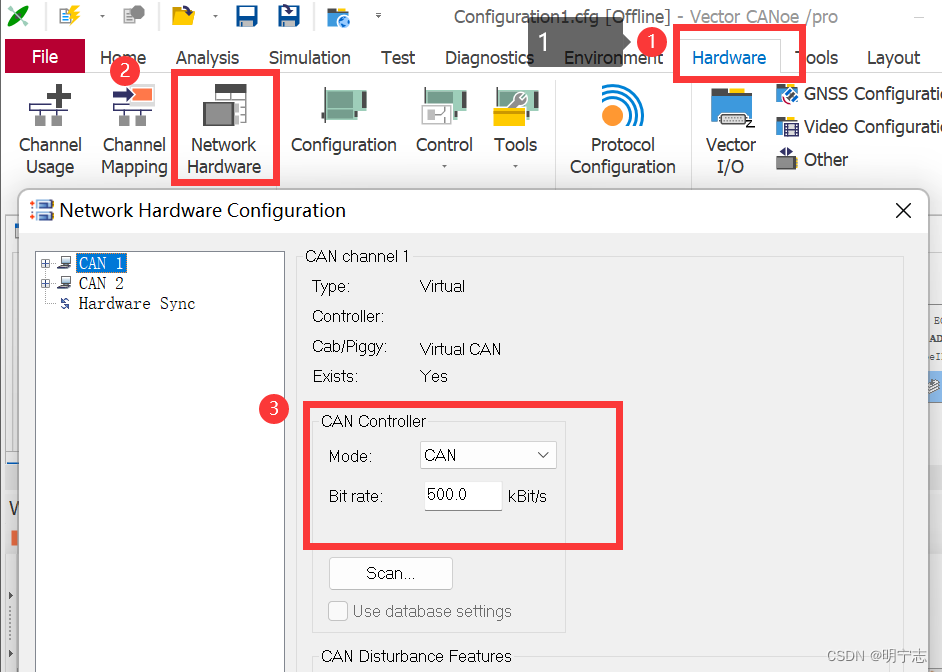

• 选择Hardware->Network Hardware，我们可以通过这样的方式来设置CAN总线接口的波特率。

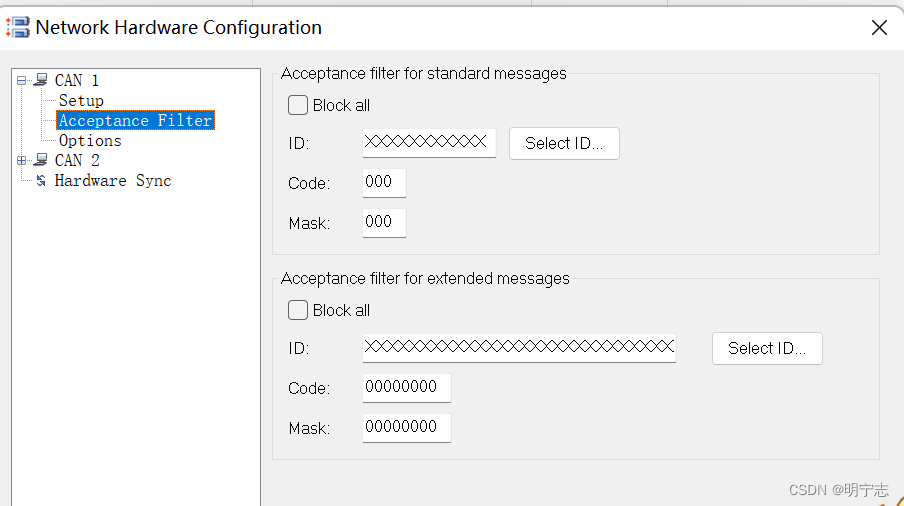

有时候为了可以正确接收总线上需要的报文，还要设置接收过滤器，用户可以通过配置硬件过滤器，从硬件层直接滤掉不想接收的CAN报文。
（如果目前工程已经添加了数据库，那么也可以通过Select ID来对报文进行过滤，或者在ID窗口内直接填写二进制表示的CAN报文ID。）

图中Mask表示CAN控制器中过滤器的掩码，CANoe会自动填充。

三、通道数量配置

打开CANoe操作界面

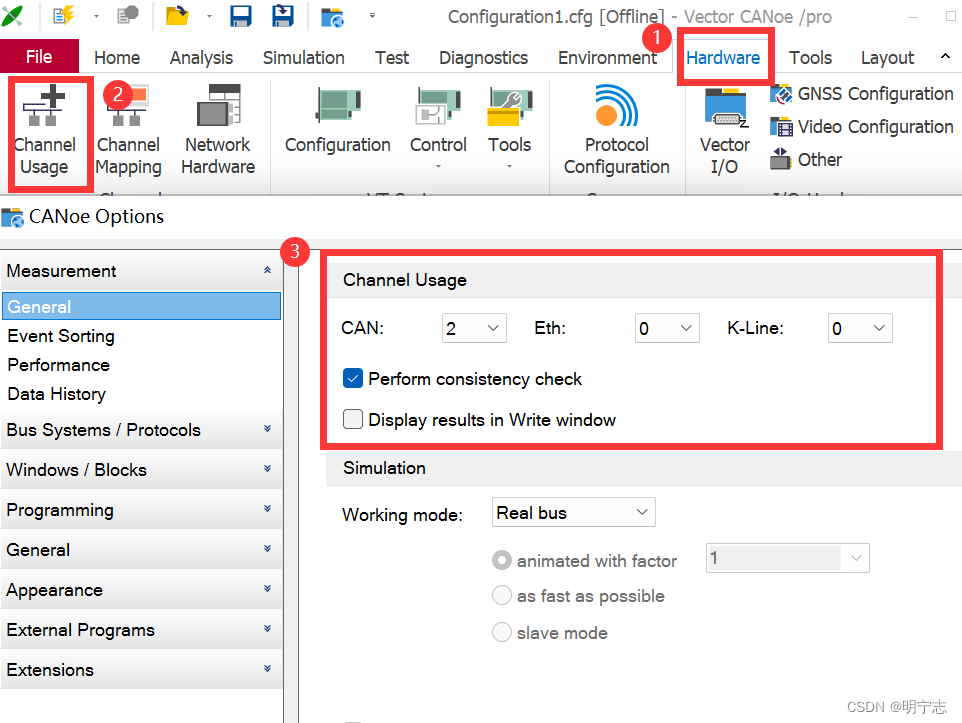

• 选择Hardware->Channel Usage->General，在此界面中可以允许用户设置CAN和LIN等总线的通道数量。


---

总结

本文中简单介绍了CANoe中与硬件相关的操作，包括硬件信息查看、硬件配置和通道数量设置。
