汽车车架知识讲解
一般汽车车身分为承载式车身和非承载式车身。对于底盘来讲,区分两者最主要的地方应该就是是否有车架。承载式车身无需车架,只采用副车架起传力和连接的作用。而非承载式车架则必须有车架做为承载装置。
一、车架概述
1.1车架的类型:
广义的车架包括两大类,我们所说的车架一般指下面的1类。
(1)传统式车架:采用非承载式车身,应用于货车、越野车等;
![f00bae106e60dd77a8dc5067d46ba229.png](https://img-blog.csdnimg.cn/img_convert/f00bae106e60dd77a8dc5067d46ba229.png)
(2)承载式车身:主要用于轿车,承载式车身兼起车架作用 。
1.2车架的分类:
车架可以分为三类 :

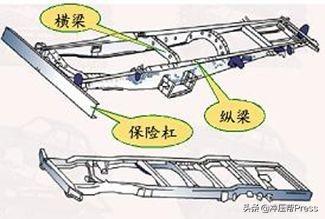

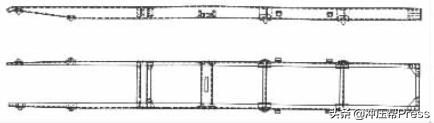

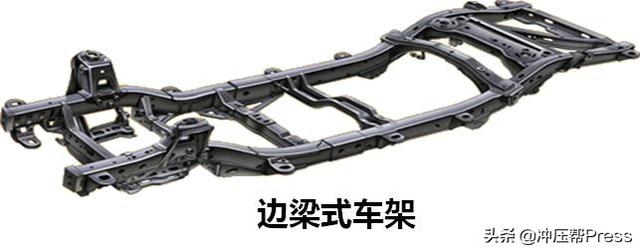

1、边梁式车架:边梁式车架由两根位于两边的纵梁和若干根横梁组成,用铆接法或焊接法将纵梁与横梁连接成坚固的刚性构架。
![94d1ff018b54c4d6d2f6fe0fe78ecfb0.png](https://img-blog.csdnimg.cn/img_convert/94d1ff018b54c4d6d2f6fe0fe78ecfb0.png)

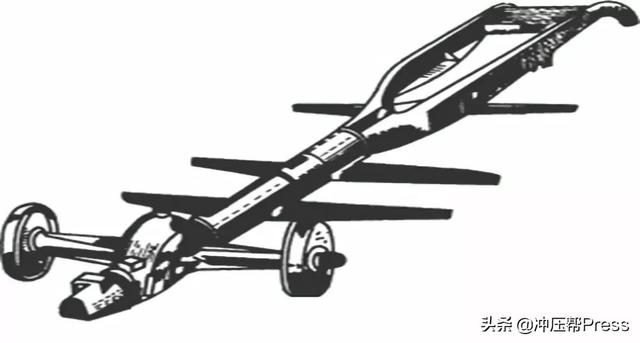

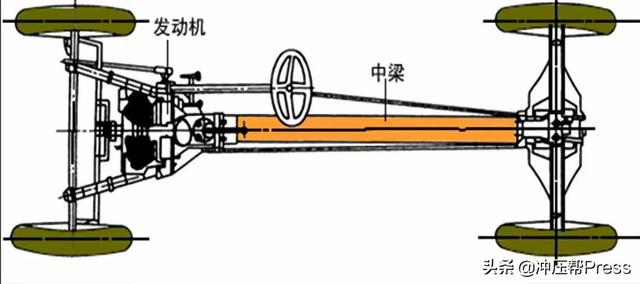

2、中梁式车架:中梁式车架只有一根位于中央贯穿前后的纵梁,因此亦称为脊梁式车架。
![29040bc69677500143f84560ffb5b422.png](https://img-blog.csdnimg.cn/img_convert/29040bc69677500143f84560ffb5b422.png)
3、综合式车架:车架前部是边梁式,而后部是中梁式,这种车架称为综合式车架(也称复合式车架)。它同时具有中梁式和边梁式车架的特点。
![d9eb7f0d423cab1b6557f55bc736a4b4.png](https://img-blog.csdnimg.cn/img_convert/d9eb7f0d423cab1b6557f55bc736a4b4.png)

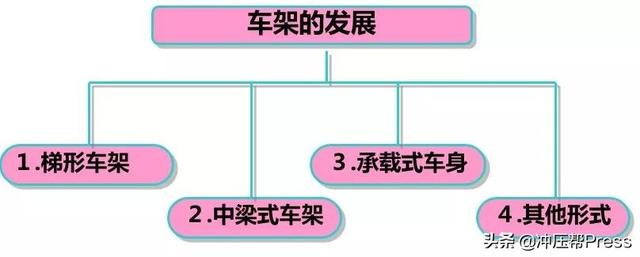

1.3车架的发展:
![f117bf3acf98d12bf1396ae2b0cb8472.png](https://img-blog.csdnimg.cn/img_convert/f117bf3acf98d12bf1396ae2b0cb8472.png)
二、车架结构设计
车架在结构布置上应达到合理的目标,何为合理?所谓的合理就是在满足车架自身有足够的强度、刚度的要求及整车布置要求的前提下,达到便于安装和拆卸。车架结构是否关键需要从两方面分析,即车架自身关键结构强度、刚度和底盘件辅助关键结构的功能。
1.车架结构的受力:
要评价车架设计和结构的好坏,首先应该清楚了解的是车辆在行驶时车架所要承受的各种不同的力。如果车架在某方面的韧性不佳,就算有再好的悬挂系统,也无法达到良好的操控表现。而车架在实际环境下要面对4种压力。
a.负载弯曲:

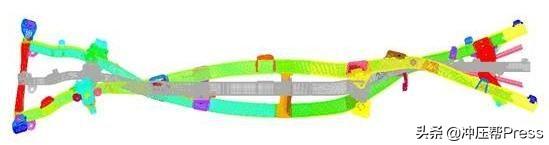

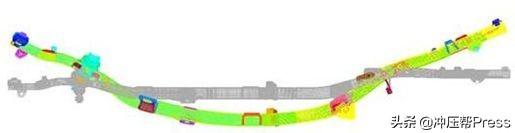

部分汽车的悬挂重量,是由车架承受的,通过轮轴传到地面。而这个压力,主要会集中在轴距的中心点。因此车架底部的纵梁和横梁一般都要求较强的强度。如下图,利用CAE的分析手段来计算的车架弯曲刚度计算工况:
![25f9d6b0587e783ac33fad3649284f75.png](https://img-blog.csdnimg.cn/img_convert/25f9d6b0587e783ac33fad3649284f75.png)
b. 非水平扭动:
当前后对角车轮遇到道路上的不平而滚动,车架的梁柱便要承受这个纵向扭曲压力,情况就好象要你将一块塑料片扭曲成螺旋形一样。
![3f96f9450197518320ab510d6ac9e2b0.png](https://img-blog.csdnimg.cn/img_convert/3f96f9450197518320ab510d6ac9e2b0.png)
c.横向弯曲:
所谓横向弯曲,就是汽车在入弯时重量的惯性(即离心力)会使车身产生向弯外甩的倾向,而轮胎的抓着力会和路面形成反作用力,两股相对的压力将车架横向扭曲。
![a7ce4b8e2c47e4d6dc03c6c2eb67accb.png](https://img-blog.csdnimg.cn/img_convert/a7ce4b8e2c47e4d6dc03c6c2eb67accb.png)
d.水平菱形扭动:
辆在行驶时,每个车轮因为路面和行驶情况的不同,(路面的铺设情况、凹凸起伏、障碍物及进出弯角等等)每个车轮会承受不同的阻力和牵引力,这可以使车架在水平方向上产生推拉以至变形,这种情况就好象将一个长方形拉扯成一个菱形一样。
2.纵梁、横梁及其联接:
连接方式如下图:
![e2f2a61efa106390f643dd083e92361c.png](https://img-blog.csdnimg.cn/img_convert/e2f2a61efa106390f643dd083e92361c.png)

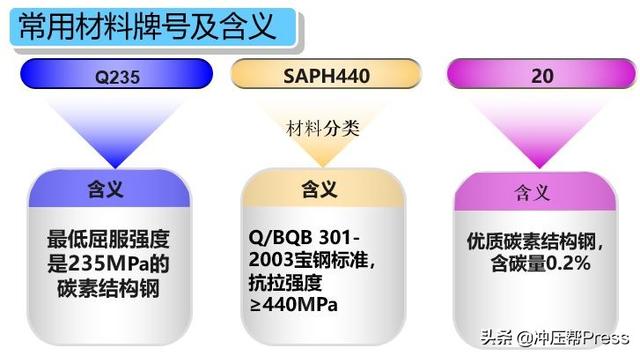

3.车架常用材料:
![b89323422bc6caf122fb321434243e26.png](https://img-blog.csdnimg.cn/img_convert/b89323422bc6caf122fb321434243e26.png)
三、车架制造基础知识

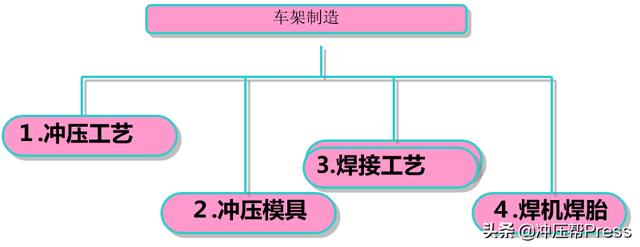

车架制造涉及整车四大工艺中的冲压、焊接、涂装、总成。
![d0779ef53ac797ce91620502c9c7a47d.png](https://img-blog.csdnimg.cn/img_convert/d0779ef53ac797ce91620502c9c7a47d.png)
四、车架焊接概述
1、焊接及其本质:
焊接是通过局部加热或加压,或两者并用,并且用或不用填充材料,使分离的两部分金属形成原子间结合的一种加工方法。焊接两大特点就是加热、加压。

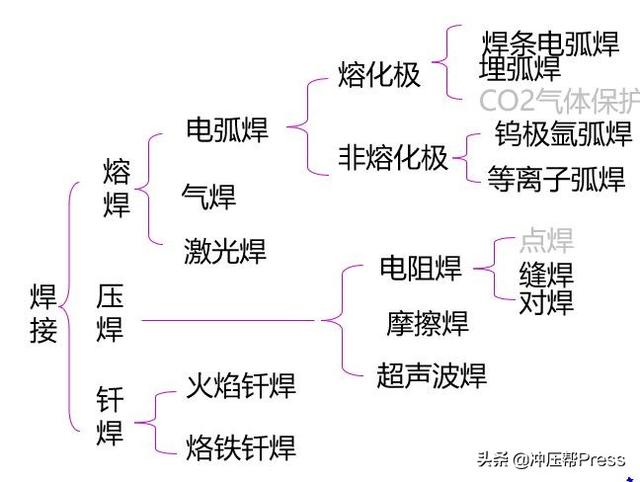

2、焊接方法分类:
![498c9c102443471ba982e1e731667623.png](https://img-blog.csdnimg.cn/img_convert/498c9c102443471ba982e1e731667623.png)
3、车架中常用焊接方法:
(1)CO2气体保护焊:

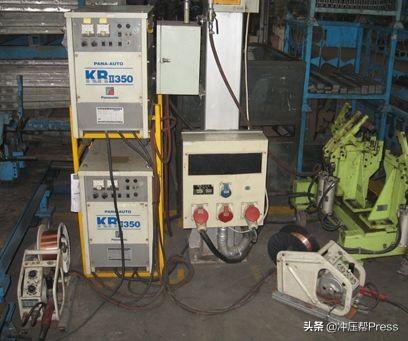

CO2气体保护电弧焊属于气体车架中常用焊接方法,利用外加气体作为电弧介质并保护电弧与焊接区的电弧焊方法。其适用于焊接低碳钢及低合金钢等黑色金属。下图为CO2气体护焊的焊机。
![560cdc0db56add972ce1422a0e475be4.png](https://img-blog.csdnimg.cn/img_convert/560cdc0db56add972ce1422a0e475be4.png)
优点::1 焊接生产率高;2 焊接成本低;3 焊接变形小;4 焊接质量高;5 适用范围广;6 操作简单。
缺点: 1 飞溅率较大且表面成形较差; 2 很难用交流电源进行焊接;3 抗风能力差;

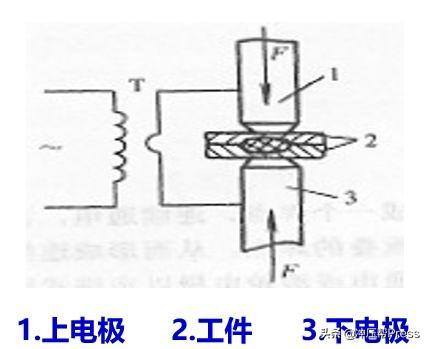

(2)点 焊:
棒状铜电极压紧后通电加热,在工件之间形成椭球状熔化核心,切断电流冷却结晶形成熔核。
![5fba7057ad9036f3548ed9673af8a5fc.png](https://img-blog.csdnimg.cn/img_convert/5fba7057ad9036f3548ed9673af8a5fc.png)
点焊过程:
![715ea7e06963587c6cedadb2a293b49e.png](https://img-blog.csdnimg.cn/img_convert/715ea7e06963587c6cedadb2a293b49e.png)
点焊需控制的工艺参数:焊接电流,电极压力,焊接时间,电极头端面直径。
工艺特点: (1)操作简单; ( 2)生产效率高; (3)生产设备及维修复杂。
应用范围:适用于薄板焊接,在汽车制造业得到大量应用。因车架钢板较厚,应用此种焊接不如车身广泛。
4、焊接对车架的影响:
焊接过程中,由于被连接构件局部受热和焊后不均匀冷却,将产生焊接残余应力和焊接变形。焊接应力与变形对车架构件的稳定和疲劳强度均有显著的影响,焊接残余应力高的可达到钢材屈服点。
防止变形过大的方法:(1)设计应考虑在保证安全的前提下减小焊缝的尺寸;(2)合理的坡口形状;(3)对称布置焊缝;(4)选择合理的焊接顺序等。
五、车架失效分析
1、车架失效分析定义:车架失效分析是在车架设计和制造过程中对构成车架的子系统、零件进行分析,找出所有潜在的失效模式,并分析其可能的结果,从而预先采取必要措施,以提高产品的质量和可靠性的一种系统化的活动。

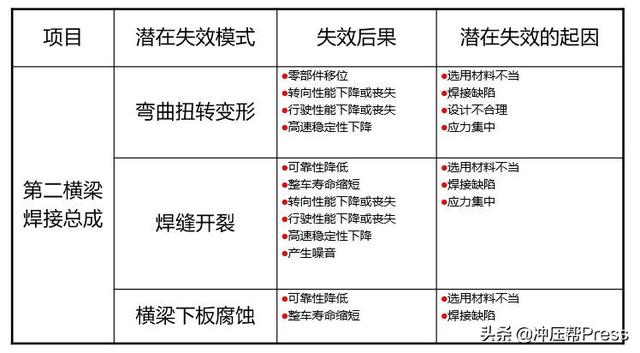

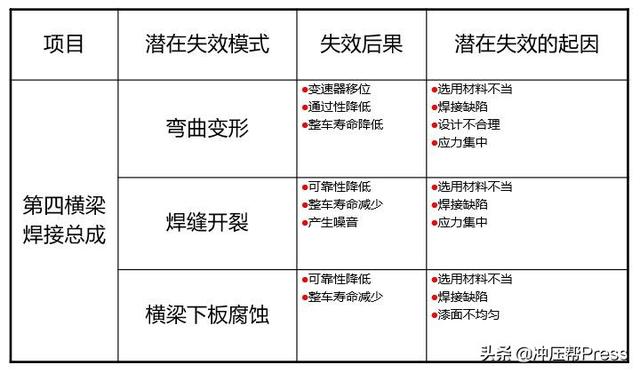

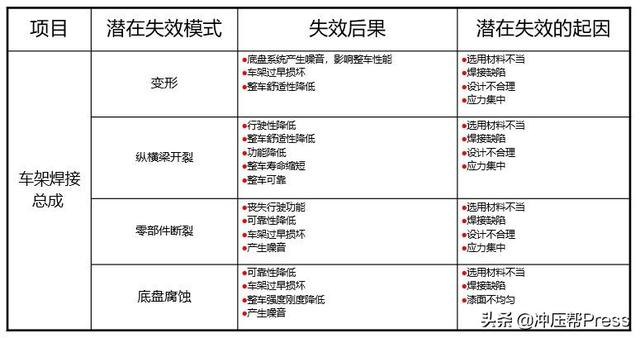

2、潜在失效后果及起因:
![177b8c21950b52aaa690f939620522bf.png](https://img-blog.csdnimg.cn/img_convert/177b8c21950b52aaa690f939620522bf.png)
![534807fc0d4fee978e1782a44101a34b.png](https://img-blog.csdnimg.cn/img_convert/534807fc0d4fee978e1782a44101a34b.png)
![8976e9543371ac72e3999f9e3f6d7e30.png](https://img-blog.csdnimg.cn/img_convert/8976e9543371ac72e3999f9e3f6d7e30.png)
