移植Trinamic API 到STM32,可以和TMC-IDE通信(TMC5160,TMC5130)

1. 硬件环境

  1. STM32开发板STM32F030C8Tx(淘宝比较多的开发板),我随便买了一个,Debug工具STlink-V2,也不贵。
  2. TMC5160BOB



2. 软件环境

  1. IDE 工具 Visual Studio + GDB
  2. STM32CubeMX


3. 代码准备

  1.    STM32 逻辑控制工程(官网Git Hub可下载ADI Trinamic · GitHub),如果打不开,我上传了之前下载的一份,版本可能会比较老,不过移植步骤是一样的。我目前也打不开Github了,尴尬,csdn下载地址【免费】TrinamicEvalSystemcodes资源-CSDN文库
  2. Trinamic API(官网Git Hub可下载,上面连接中包含该API)

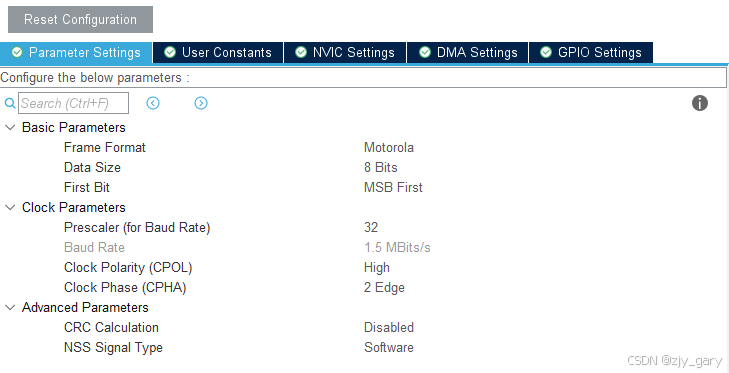

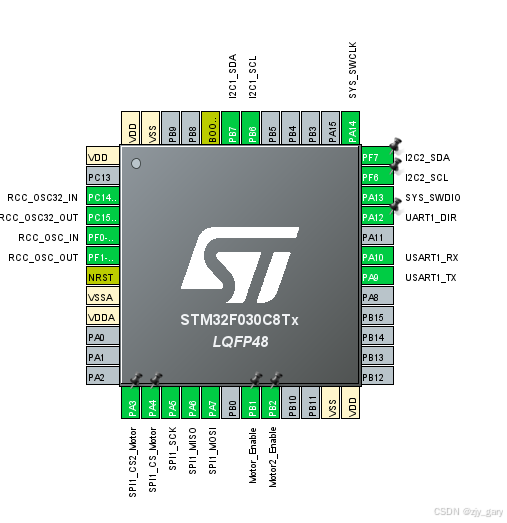

  3. 使用STM32CubeMx生成控制底层控制代码,主要是SPI的配置,系统和始终根据开发板晶振设置即可。

  4. 怎么使用Visual Studio + VisualGDB搭建开发环境,可以参考另外一篇文章
    Visual Studio+VisualGDb

4. 开始移植

     Visual Studio + VisualGDB加载好STM32工程后,将所需的控制工程EvalSystemcodes所用文件代码加入工程中,不需要的代码可以删除掉,最主要的就是把底层控制SPI的接口,替换成当前STM32中的SPI控制接口。

  4.1 本例使用是TM5130的控制代码,和TM5160基本可以通用,只有个别寄存器有差别,主要是把这个寄存器读写接口换成自己的spi读写。

void tmc5130_readWriteArray(uint8_t channel, uint8_t *data, uint32_t length)
{

	for (uint32_t i = 0; i < length; i++)
	{
		data[i] = spiReadWriteByte(channel, data[i], (i == (length - 1)) ? 1 : 0);
	}
}

4.2 本例中STM32的SPI读写函数如下,spi配置见上面第三章。

uint8_t spiReadWriteByte(uint8_t channel, uint8_t data, uint8_t lastTransfer)
{
	uint8_t retry = 0;
	if (channel == 0)
	{
		LL_GPIO_ResetOutputPin(SPI1_CS_Motor_GPIO_Port, SPI1_CS_Motor_Pin);
		LL_GPIO_SetOutputPin(SPI1_CS2_Motor_GPIO_Port, SPI1_CS2_Motor_Pin);
	}
	else
	{
		LL_GPIO_SetOutputPin(SPI1_CS_Motor_GPIO_Port, SPI1_CS_Motor_Pin);
		LL_GPIO_ResetOutputPin(SPI1_CS2_Motor_GPIO_Port, SPI1_CS2_Motor_Pin);
	}

	if (!LL_SPI_IsEnabled(SPI1))
		return 0;

	while (!LL_SPI_IsActiveFlag_TXE(SPI1))
	{
		retry++;
		if (retry > 200)return 0;
	}
	//LL_SPI_SetTransferDirection()
	LL_SPI_TransmitData8(SPI1, data);

	retry = 0;
	while (LL_SPI_IsActiveFlag_BSY(SPI1))
	{
		retry++;
		if (retry > 200)return 0;
	}

	retry = 0;
	while (!LL_SPI_IsActiveFlag_RXNE(SPI1))
	{
		retry++;
		if (retry > 200)return 0;
	}

	if (lastTransfer)
	{
		LL_GPIO_SetOutputPin(SPI1_CS_Motor_GPIO_Port, SPI1_CS_Motor_Pin);
		LL_GPIO_SetOutputPin(SPI1_CS2_Motor_GPIO_Port, SPI1_CS2_Motor_Pin);
	}

	return LL_SPI_ReceiveData8(SPI1);
}

5. 注意事项

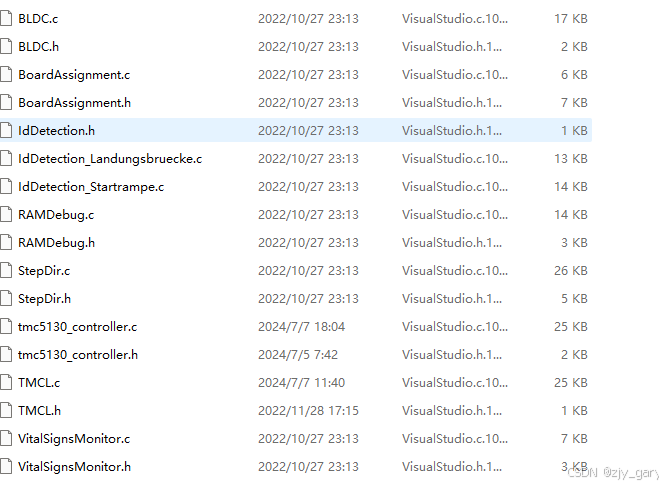

5.1该工程移植,主要使用逻辑控制,主要是和上位机通信部分的选择,我选的的UART 通信,控制部分,我使用的代码结构如下:

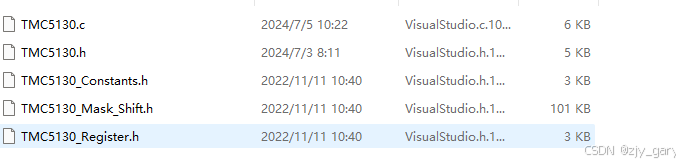

5.2芯片控制模块,该模块主要是TMC AP代码,根据自己选用的芯片选择就好,本例选用的TM5130来移植。

5.3除了,底层控制代码,其他编译不过的都可以先注释掉,随着控制接口以及芯片手册的熟悉,可以根据需求再逐步加进来。
