pcb成型板aoi检测_非标自动化什么是AOI （自动光学检测）？

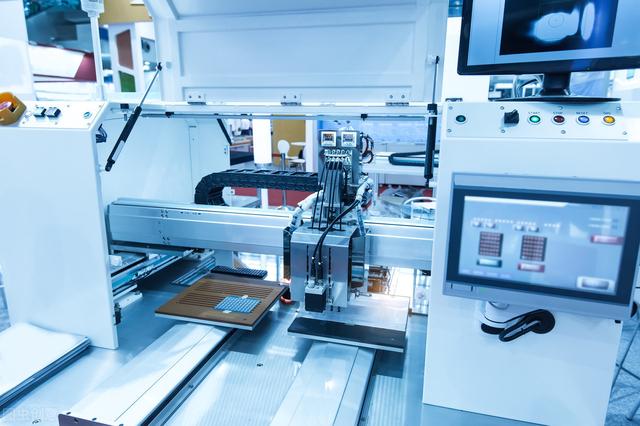

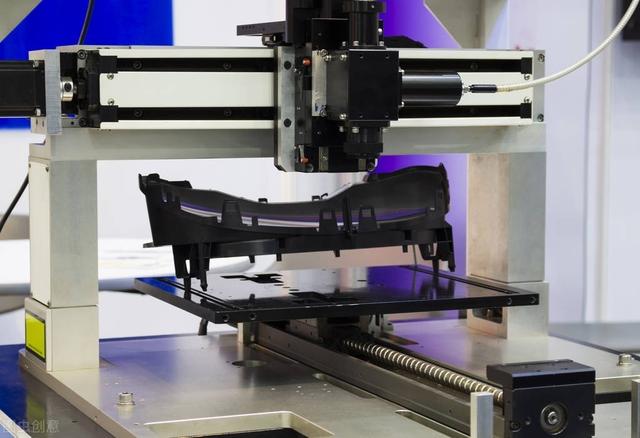

AOI(Automated Optical Inspection缩写)的中文全称是自动光学检测，是基于光学原理来对焊接生产中遇到的常见缺陷进行检测的设备。AOI是新兴起的一种新型测试技术，但发展迅速，很多厂家都推出了AOI测试设备。当自动检测时，机器通过摄像头自动扫描PCB，采集图像，测试的焊点与数据库中的合格的参数进行比较，经过图像处理，检查出PCB上缺陷，并通过显示器或自动标志把缺陷显示/标示出来，供维修人员修整。

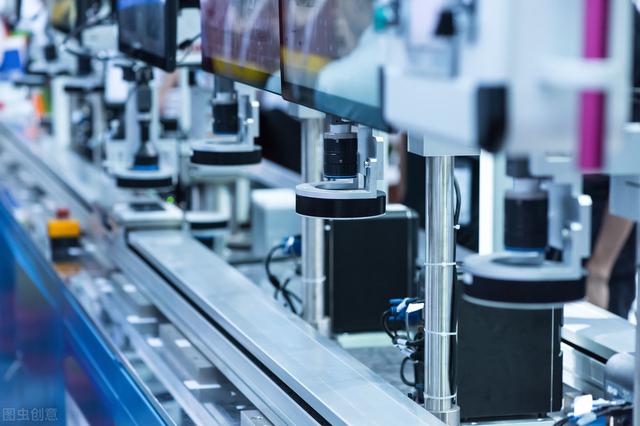

运用高速高精度视觉处理技术自动检测PCB板上各种不同贴装错误及焊接缺陷。PCB板的范围可从细间距高密度板到低密度大尺寸板，并可提供在线检测方案，以提高生产效率，及焊接质量。通过使用AOI作为减少缺陷的工具，在装配工艺过程的早期查找和消除错误，以实现良好的过程控制。早期发现缺陷将避免将坏板送到随后的装配阶段，AOI将减少修理成本将避免报废不可修理的电路板。

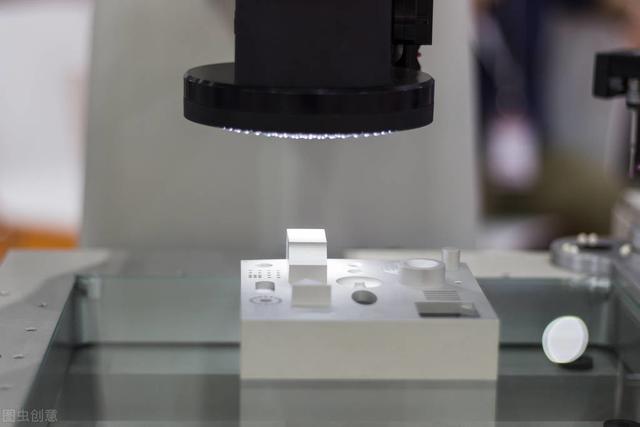

AOI的主要特点

1)高速检测系统与PCB板帖装密度无关

2)快速便捷的编程系统图形界面下进行运用帖装数据自动进行数据检测运用元件数据库进行检测数据的快速编辑

3)运用丰富的专用多功能检测算法和二元或灰度水平光学成像处理技术进行检测

4)根据被检测元件位置的瞬间变化进行检测窗口的自动化校正，达到高精度检测

5)通过用墨水直接标记于PCB板上或在操作显示器上用图形错误表示来进行检测电的核对

作为惯例，在生产中，测试系统应当根据生产批量的要 求建立并优化。实际运作中无数次地证明，仅这样做是远 远不够的。如果在两周的生产时间内要测试一个新批次的 PCB，有可能会发生这样的情况：ELKO的颜色突然由黑色 变为了黄色，或者晶体管的引脚变短了、是弯的；或是电阻的颜色由黄色变成了蓝色的，等等。

AOI检查程序必须而且能够处理这些不同的变化所带来 的问题。但是，其中的一些变化需要花费时间进行处理， 因为我们不能预先知道是否有一种新的元器件被使用，或 是存在一个错误的元器件布局。同时，面对质量方面的困 难，大量允许的可能出现的情况也需要一个一致的，确实 可行的说明。始终采用同样的材料和产品，再加上优化的PCB设计， 正如上面所描述的那样，可以减小由于产品的变更对AOI/ AXI测试所造成的影响。在这里必须指出，比照所有用于 AOI和AXI 检查的标准，PCB布局的建议可使检查工艺适当 简化并更有效率。DFT可以提高缺陷的检查率，减少误报， 缩短编程时间和降低编程的难度，从而最终达到有效降低 产品制造成本的目的。
