虽然之前已经写过Analyzer数据分析，但是不同的人有不同的写作思路。

今天就由康康给您详细讲解一下，Analyzer脑电数据处理步骤及相应参数设置。

1 简化版流程

首先让我们一起看下“简化版流程”。

一、设置数据路径的workspace

二、转换参考（New Reference）：现在的电极帽大都以FCz作为参考电极，而实际分析ERP波形时，会根据实验要求进行更换参考电极。

三、滤波（Filters）：根据所要分析的信号频率，适当设定波形带宽，滤除不必要的信号。

四、ICA去眼电（Ocular Correction）：将眨眼或眼动带来的肌电影响进行纠正。

五、伪迹去除（Raw Data Inspection）：去除由于设备或被试动作带来的伪差信号。

六、分段（Segmentation）：根据mark 将要进行叠加平均的脑电信号提取出来。

七、叠加平均（Average）

八、基线校正（Baseline Correction）

九、峰值检测（Peak Detection）

十、数据输出（Export）

以上就是对“Analyzer”脑电数据处理步骤的简要介绍啦！

详细版内容有点多，可以先收藏，再慢慢阅读；
也可以微信后台回复“Analyzer数据处理”，获得数据处理PDF版本以及相关电子版资料哟~

2 详细版流程

接下来让我们一起看下，具体应该如何操作吧~

2.1 设置数据路径的workspace

在Recorder中记录的数据有三个文件，分别为EEG、VHDR、VMRK。

如果记录过程中命名错误的话，不可以直接重命名，需要用记事本同时打开VHDR、VMRK，对文件的内容进行修改才可以完成重命名的任务。来源：lulu

1. 双击桌面图标，进入分析界面

2. 设置路径

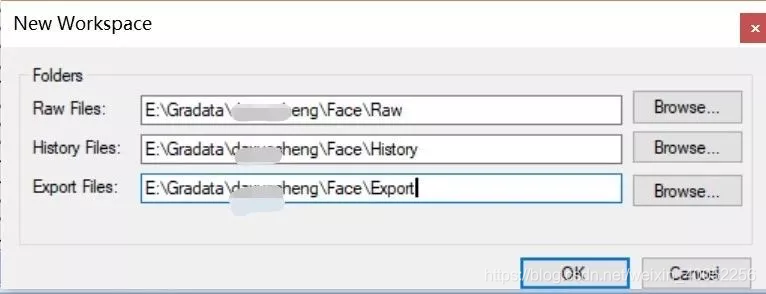

“File”→“New”，在弹出的对话框中设置数据路径的workspace

Raw Files：原始记录数据存储路径

History Files：随后操作过程存储路径

Export Files：数据输出后的存储路径

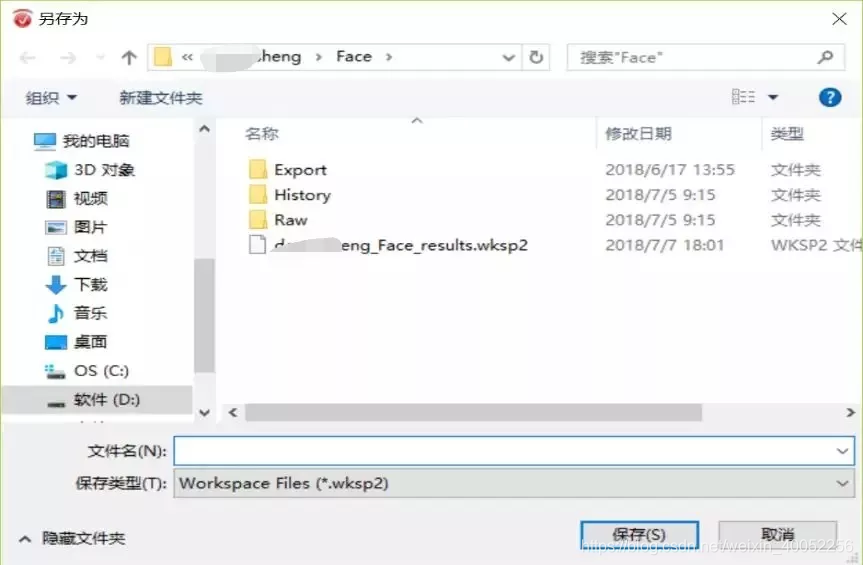

3.点击“OK”后，会弹出以下对话框

保存为一个文件名，如“Face_results”（命名仅供参考）。

下次要调用此数据时，直接在“File”的下拉菜单中点击“Open”，打开所保存的workspace文件即可。

4.查看数据波形

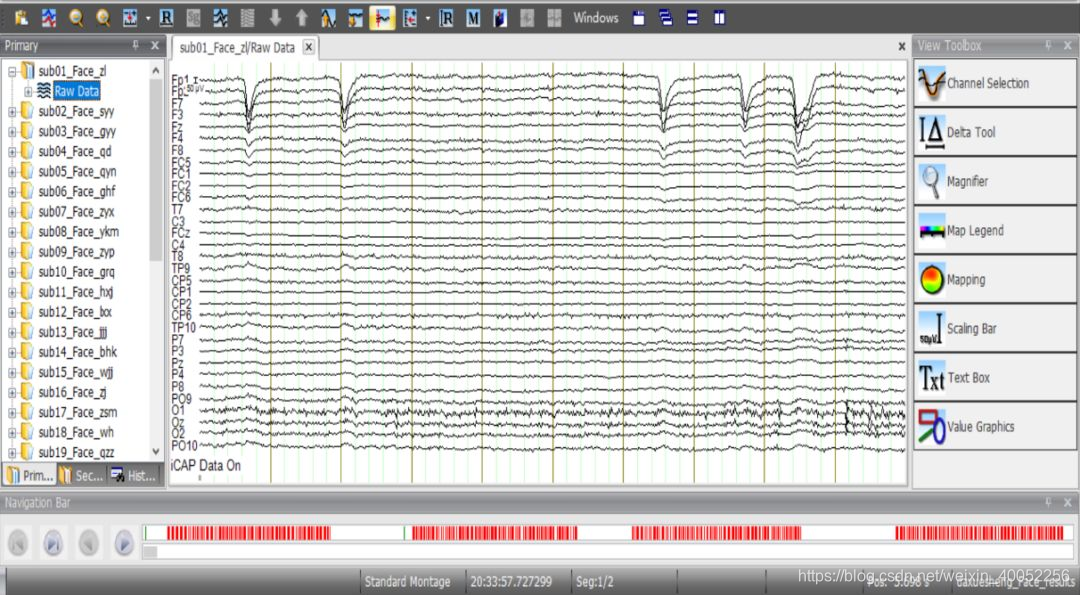

左边窗口会显示记录的原始数据，双击左边窗口“书本”图标，会呈现每个被试的Raw Data，双击“Raw Data”即可显示原始数据波形。

在进行“转换参考”前，先整体浏览一遍数据，如果波形大致稳定，即可进行接下来的操作，如果波形漂移严重，则意味着该数据基本无效，不必进行接下来的操作。

2.2 转换参考（New Reference

现在的电极帽大都以FCz作为参考电极，而实际分析ERP波形时，会根据实验要求进行更换参考电极。

1.准备操作步骤

“Transformations” →“Dataset Preprocessing”→“Channel Preprocessing” →“New Reference

2.根据实际需要，更换参考电极

将你需要用作参考的电极放入“Selected Channels”选项中，此处，我们采用的是全脑平均，因此，将所有的电极选中放入“Selected Channels”栏中。

若选择复选框，表示，新的参考电极=（“Selected Channels”处的电极+原始参考电极）的平均电位，一般不选。此处，我们选择勾选复选框。

3.选择记录电极

即，哪些电极要以step1中计算的“新的参考电极值”为参考。

此处，我们将所有的电极选中放入“Selected Channels” 栏中。

如果是以个别电极为参考，则参考电极不放入“Selected Channels” 栏中。

若选择复选框，则“Available”中的电极会呈现在数据波形中。因为本示例采用的是全脑平均，所以选择或不选择复选框，都无影响。此处，我们不勾选复选框。

4.不重新命名新电极，不勾选复选框

New Reference Channel：如果要给新的参考电极重新命名，则直接输入新名称，一般不输入；

Old Reference Channel：若选择复选框，则原先的参考电极还原为一个记录电极，原始数据波形中会增加该电极的波形（注意：原来的参考电极波形未显示在波形图中）。

此处，我们不重新命名新电极，不勾选复选框。
