PCIe 定义了三类可由供应商 Vendor 自行指定的能力结构：Vendor-Specific Capability (VSC)、Vendor-Specific Extended Capability (VSEC) 及 Designated Vendor-Specific Extended Capability (DVSEC)。其中，VSC 兼容 PCI，VSEC 及 DVSEC 不兼容 PCI。VSEC 由单个 Vendor 独立使用，DVSEC 由多个相关的 Vendor 共同使用。

1. Vendor-Specific Capability (VSC)

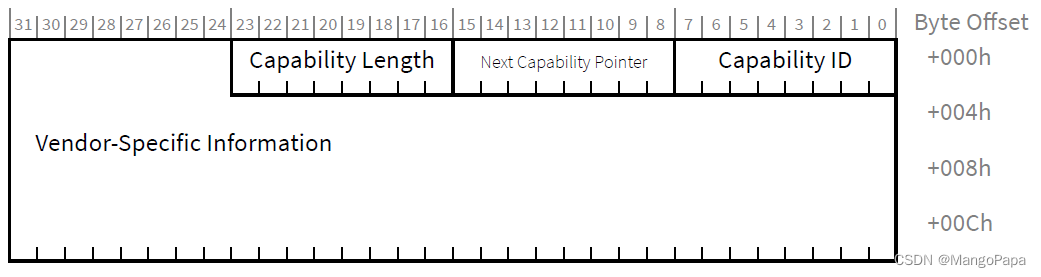

Vendor-Specific Capability (VSC)，供应商指定能力，是一种兼容 PCI 配置空间的能力结构，其结构如下图所示。该能力结构位于 PCIe 配置空间的前 256B 内，其前 3B 格式固定，Capability Length、Next Capability Pointer 及 Capability ID 各占 1B。
在这里插入图片描述

2. Vendor-Specific Extended Capability (VSEC)

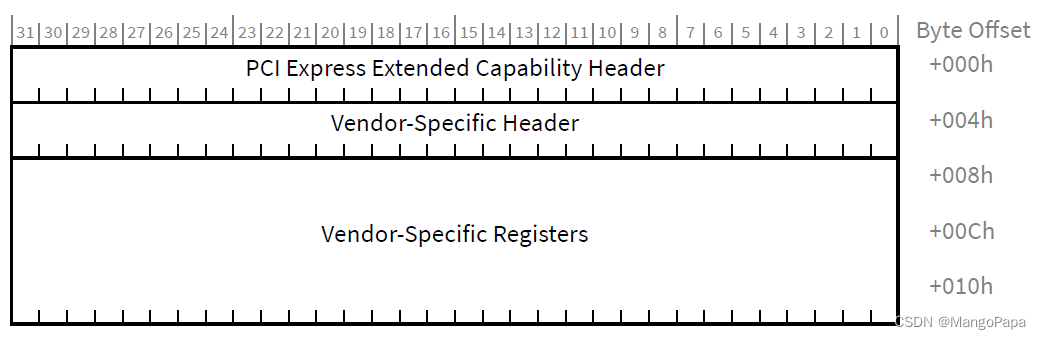

Vendor-Specific Extended Capability (VSEC)，是一种可选的供应商指定扩展能力，供单个供应商使用，可以实现在 PCIe Function 或 RCRB 中。VSEC 能力结构如下图所示。
在这里插入图片描述

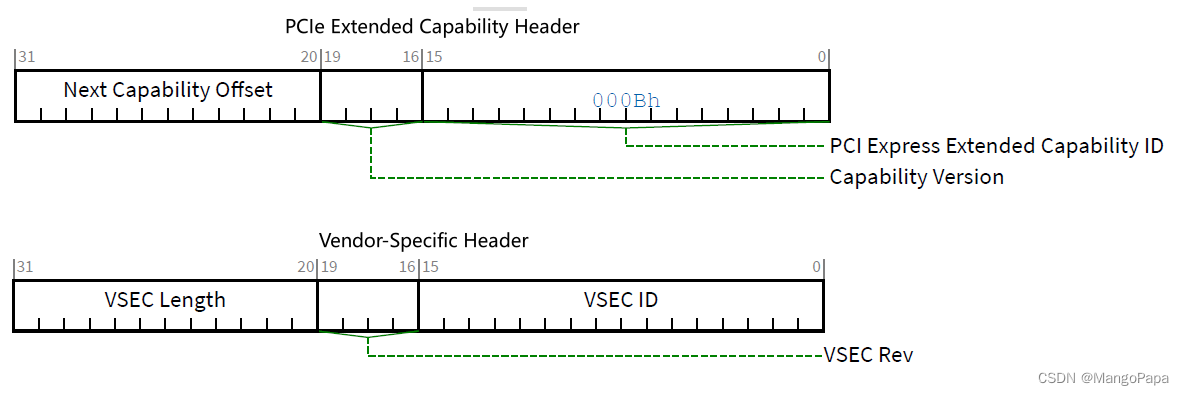

跟 VSC 相比，VSEC 位于 PCIe 配置空间 257B~4KB 的区域，其前 8B 格式固定，Capability Header 及 Vendor-Specific Header 如下图所示。

在这里插入图片描述
值得说明的是，单个 PCIe Function 或 RCRB 内可以实现多个 VSEC 结构，从而支持多个自定义的扩展能力。多个 VSEC 通过 Vendor-Specific Header 中的 VSEC ID 来区分。

3. Designated Vendor-Specific Extended Capability (DVSEC)

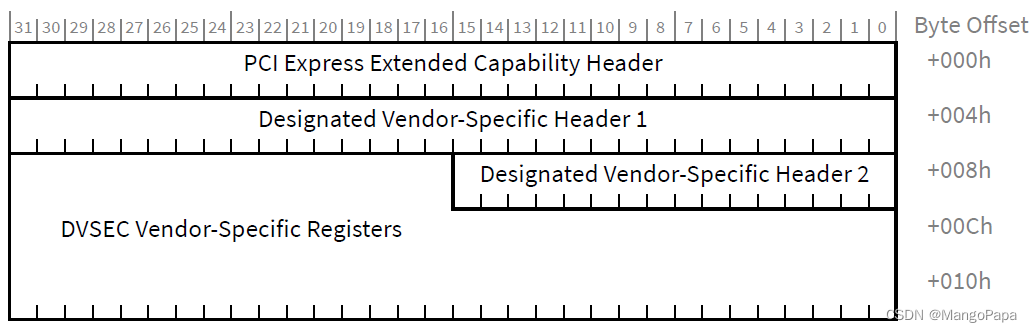

Designated Vendor-Specific Extended Capability (DVSEC)，特定的供应商指定扩展能力，可选，供多个供应商使用，单个 PCIe Function 或 RCRB 内可以实现多个 DVSEC 结构。DVSEC 结构如下图所示。
在这里插入图片描述

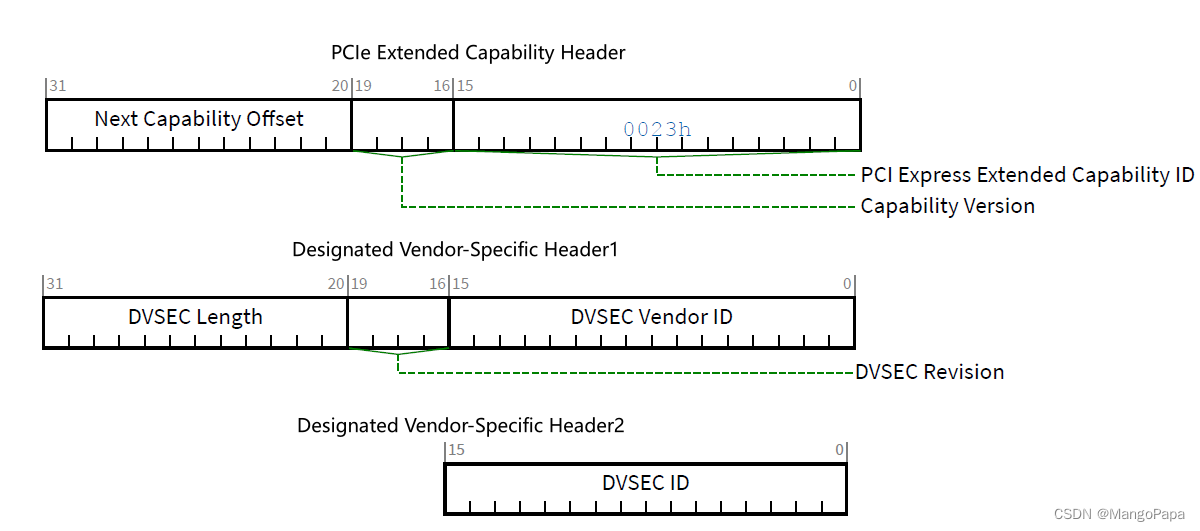

跟 VSEC 相比，DVSEC Header 中多了 2B Vendor-Specific Header。原 VSEC ID 挪到 Byte[9:8]的位置，原来的位置替换为 DVSEC Vendor ID。如下图所示。

在这里插入图片描述
举个例子，

对于 UCIe 协议，DVSEC Vendor ID=TBD（还没分配），DVSEC ID=0x00h 表示 UCIe Link DVSEC，DVSEC ID=0x01 表示 CiSRB DVSEC。
对于 CXL，DVSEC Vendor ID=0x8086 @CXL 1.1, 0x1E98 @CXL 2.0，DVSEC ID=0x00 表示 PCIe DVSEC for CXL Devices，0x02 表示 Non-CXL Function Map DVSEC，0x03 表示 CXL Extensions DVSEC for Ports，0x05 表示 GPF DVSEC，0x07 表示 PCIe DVSEC for Flex Bus Port，等等。
