Altium Designer 20中创建网络类、隐藏网络连线

  我们平时在PCB布局的时候不需要电源和地的连线，我们只需要信号的流向，所以我们需要添加一个电源类，来隐藏电源和地的连线。
  那么，我们如何创建一个类呢？

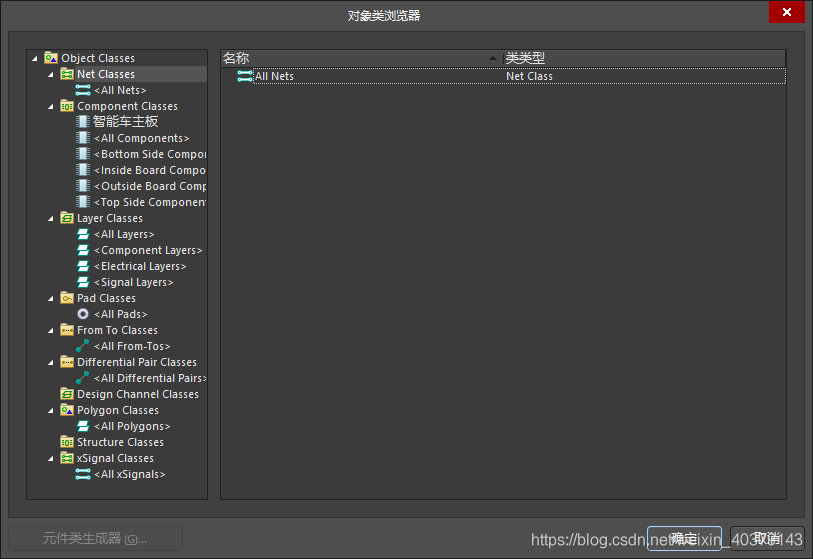

  Step 01: 使用快捷键DC，调出对象类浏览器；

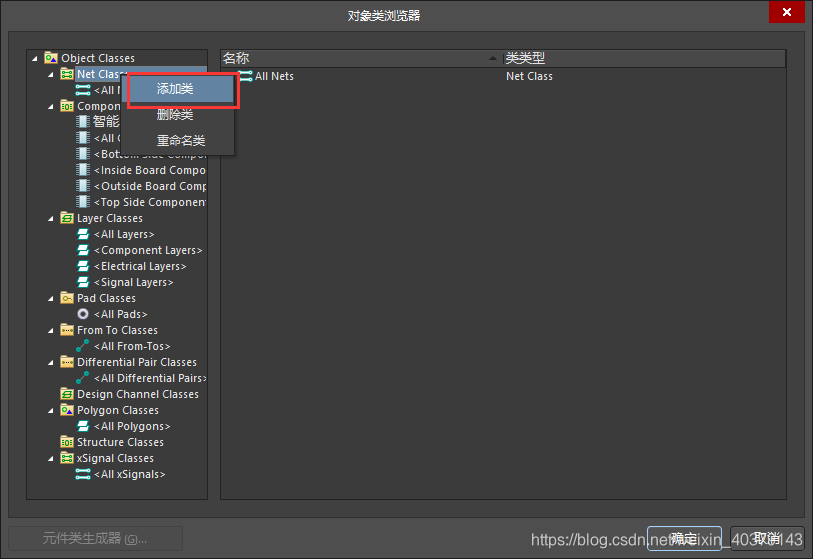

  Step 02: Net Classes右击添加类，重命名为Power,在电源类中，添加都有的电源网络，点击确定。


   类我们已经创建好了，那我们如何隐藏我们刚刚设置的电源类的网络连线呢？步骤如下：

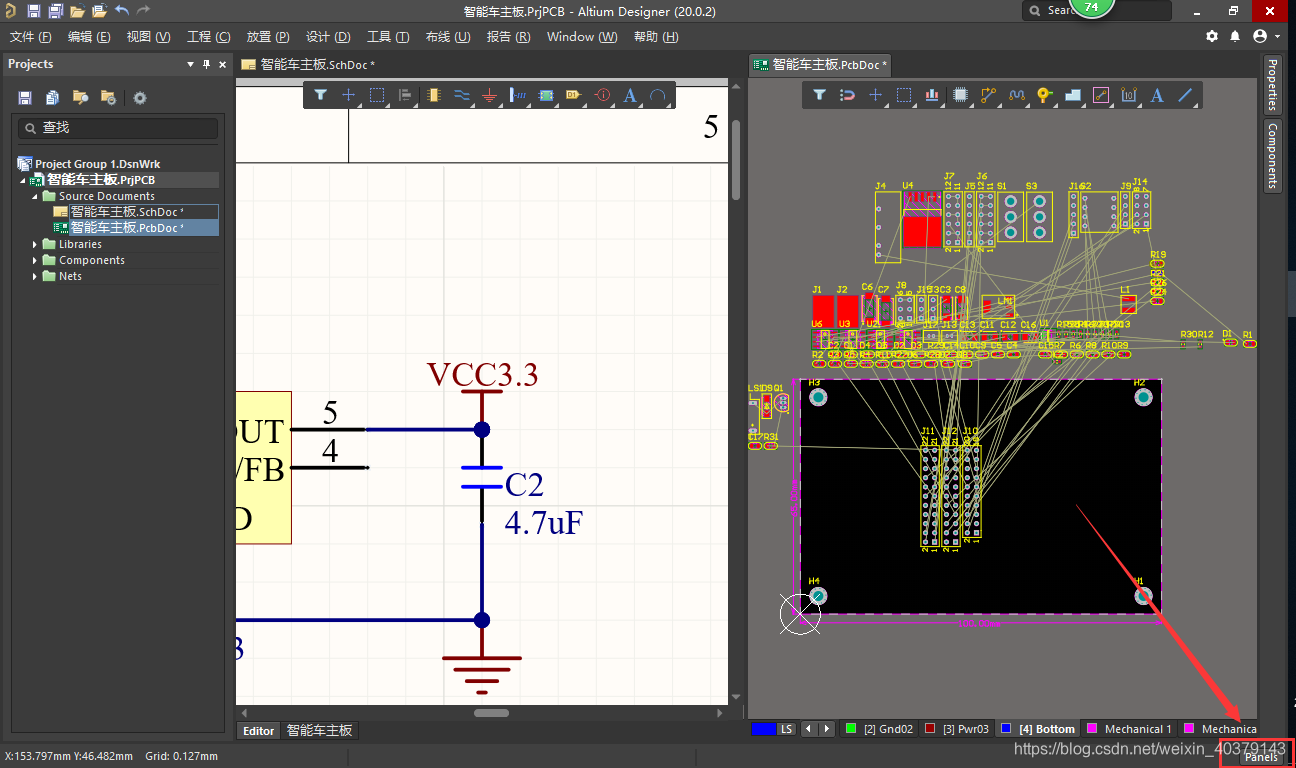

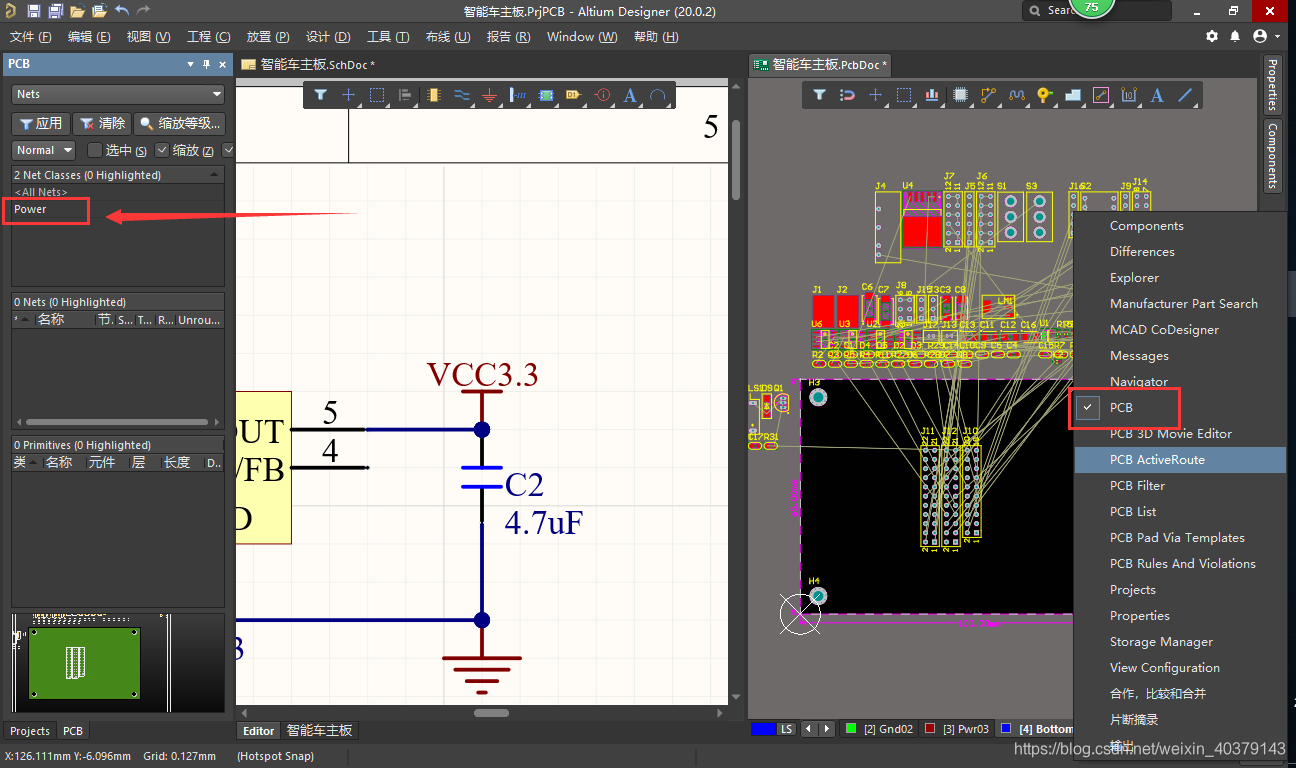

  Step 01: 点击面板Panels，勾选PCB选项，此时我们在右边就会看到我们刚刚创建的Power类；

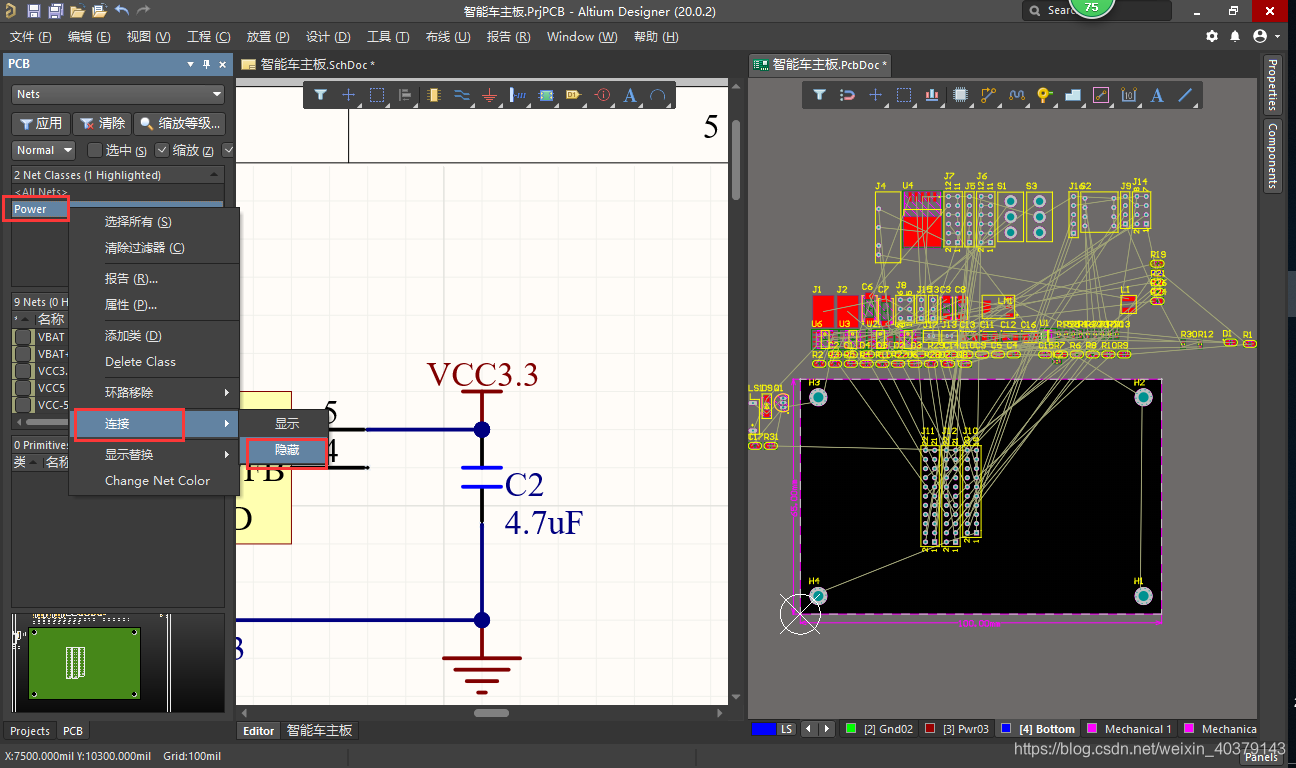

  Step 02: 我们右击Power类，连接→隐藏，就可以把我们刚刚设置的电源类的连线都隐藏掉啦！

  

注：1、此文若有侵权，联系我，立即删除此文；
  2、文中若有错误望兄弟们指出，我们一起学习，共同进步。
