便携式智能可充电充气泵方案开发

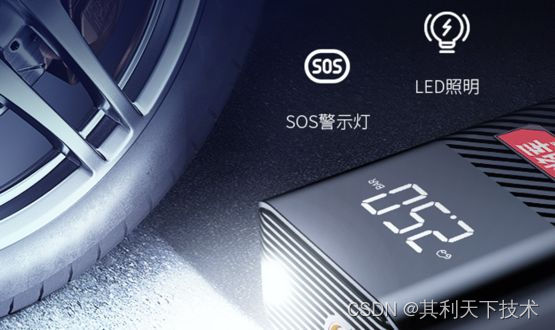

  无线便携充气泵体积小巧，车内或者随身都好携带，女生使用也毫不费力，并且无需插线引电，通过内置的电池提供长效续航动力，配合内置的智能芯片完成测压和预设准备，自动充停。无线便携充气泵大都带有灵活的档位调节，无论是轿车、SUV，还是自行车摩托车都能灵活使用，应用场景广泛等特点备受现在出行人士的喜爱。



一、智能便捷式汽车打气泵方案介绍

　　从电路原理上来说，智能汽车打气泵方案的原理很简单，从功能上来说就是在使用时自动检测胎压压力。当压力小于设定值时，电机启动，将压缩气体泵充入轮胎内。当充气泵达到设定的轮胎气体压力值上限时，关闭电机。也就是说它有气压判断并控制打气的能力。

   另外近年来，随着市场需求的不停刺激，考虑外出露营者的需求，也有些打气泵方案开始带自动照明、自带大功率储能电池等功能。功能的集成，也就增加了产品设计的复杂度。提高了产品的品质要求。

　　二、智能汽车打气泵方案功能

　　目前市场上的打气泵普遍采用智能汽车打气泵方案均采用8位单片机控制，气压芯片均采用模拟气压传感器，成本低，生产测试很难得到标准气压源作为校准标准。所以普遍存在的问题就是气压不准。产品性能差异很大，同一个批次的产品，不同的两个校准人员，生产出来的产品就是不一样。

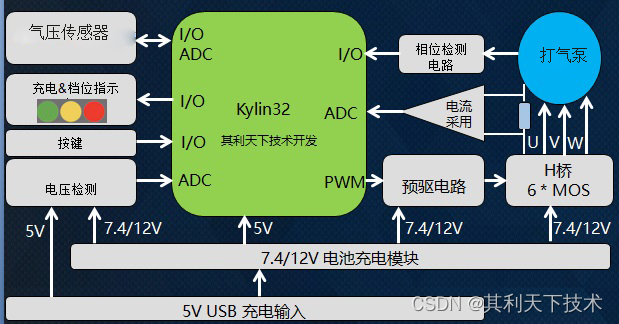

为改进产品特性，提升精度，建议充气泵单片机使用32位单片机，并且气压传感器采用数字化的传感器，成本增加了近2块钱，但性能完全是得到保证的，同时，选择32位单片机，因其处理能力的提升，功能适当增加的情况下，产品性能依然得到该有的保证。同时单片机内集成了12Bit高精度ADC和LCD/LED显示模块。

 该方案因采用了数字气压模块，免掉了生产时的校准测试，生产成本降低了一些，同时气压采样的准确性更高了，统一性得到了保证，当然，另一方面，应采样的是数字信号输入，对MCU的ADC要求也变的低了。





产品主要功能如下：

　　1.充电：TYPE-C充电口，输入电压5V，充电时红灯亮，充满绿灯亮，自带充电管理；

　　2.分辨率：0.3PSI；压力测量范围3-150PSI；最小设定压力值不能低于3PSI

　　3.自带充电管理，线路板带过充，过放，过流保护功能；带温度过高保护功能

　　智能汽车打气泵方案按键功能设定：

　　1. 5个按键，分别是+，-，U，模式，电源，

　　2.电源键：长按3S开机/关机；短按打气/停止打气；

　　3.+/-键：短按设定压力值，压力值按1PSI增加或递减；长按+/-键，数字快速增加或递减

　　4.U键：短按单位转换，长按两秒打开照明灯，再长按2S关闭照明灯；

　　5.模式键：有5种模式，短按5种模式来回切换；

　　A.自行车模式：30-65PSI，默认45PSI；

　　B.摩托车模式：1.8-3.0bar，默认2.4BAR；

　　C.汽车模式:1.8-3.5，默认2.5BAR；

　　D.球类模式：4-16psi，默认8PSI，



　　E.用户自定义模式（开机默认）

　　F.电池电量在70%以上时，显示绿灯；电池电量在30-70%时，橙色指示灯点亮；电池电量在10-30%时，红色指示灯闪烁；电池电量在10%以下时，显示LO后关机。
