SSB时频域分布

前言：小区搜索是UE利用小区同步信号进行下行时间和频率同步，以及获得物理小区标识（PCID）的过程，完成下行同步后，UE接收并解码物理广播信道PBCH和承载剩余最小系统信息的PDSCH（SIB1），获取后续进行随机接入必须的系统信息；

本文主要学习下行同步中SSB相关知识：SSB的选取，结构，与CORESET0的位置关系等；

1、SSB突发集

NR R15标准支持的载波频率范围高达52.6GHZ，高频载波的传输损耗大，需要用波束赋形来增大无线信号的传输距离，由于每个波束覆盖的角度有限，NR通过波束扫描来覆盖整个小区的服务范围。波束扫描是指在不同时刻，采用不同方向的波束发送物理信道或者参考信号。一个小区通常需要发送多个SSB来完成一次波束扫描。完成一次波束扫描所需要的SSB便组成了一个SSB突发集。

NR只支持TDM的方式来进行SSB波束扫描.
在这里插入图片描述

在这里插入图片描述

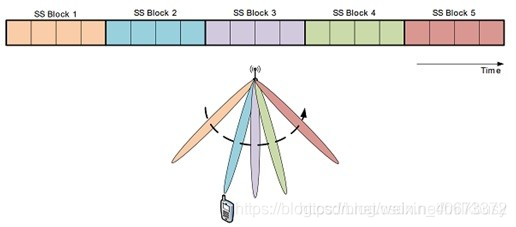

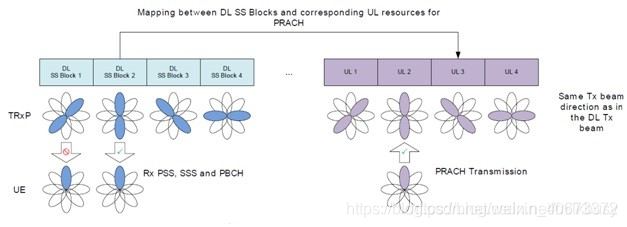

如上三图，8个SSB组成了一个burstset,每个SSB在不同时刻向不同的方向发送，从而达到覆盖小区的目的。

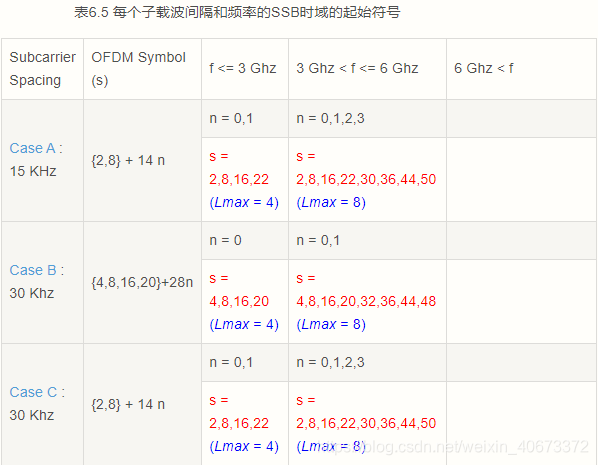

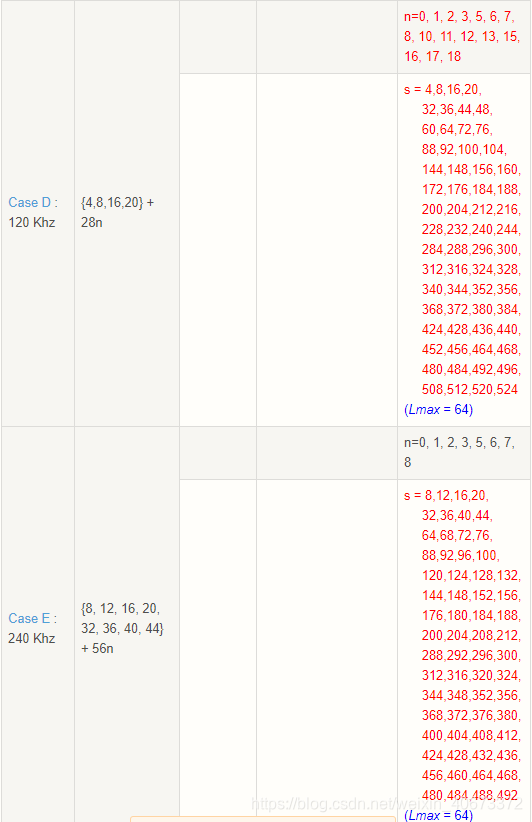

SSB可能会在某一个半帧内会出现若干次。
一个SSB set中的所有SSB都要在同一个半帧内。
SSB set的周期可以是5 10 20 40 80 160ms，这个周期会在SIB1中指示。
初始小区搜索的时候，UE还没有收到SIB1，所以会按照默认20ms的周期搜索SSB。

2、SSB结构

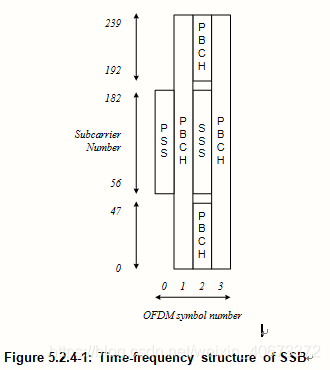

时域上4个符号，频域上240个子载波（20个PRB），编号0~239。详见38.300 5.2.4

在这里插入图片描述

ps:上图中symbol number {0 1 2 3}中的0只表示SSB的第0个符号，并非14个symbol的第0个符号

PSS在第0个symbol的中间频域，占据127个子载波
SSS在第2个符号的中间127个子载波；为了保护PSS、SSS，它们的两端分别有不同的子载波Set 0
PBCH位于符号1/3，以及符号2，其中符号1/3上占0~239所有子载波，符号2上占用除去SSS占用子载波及保护SSS的子载波Set 0以外的所有子载波
DM-RS位于PBCH中间，在符号1/3上，每个符号上60个，间隔4个子载波，其中子载波位置偏移为：(其中物理小区总共为1008个)

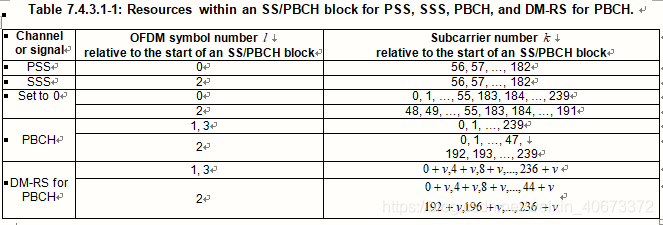

38.211 Table 7.4.3.1-1
在这里插入图片描述

$v=N^{cell}_{ID} mod 4$

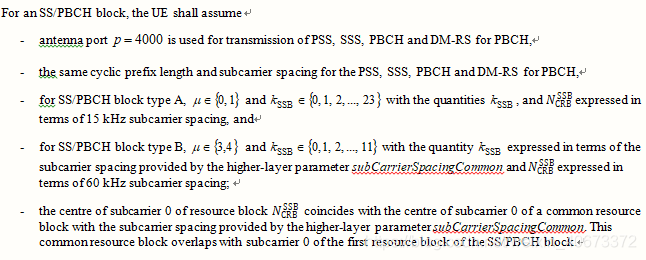

SSB用的天线端口是4000
对FR1， $k_{ssb}$ in {0,1,2,…,23},4bit LSB is $‘ s s b - S u b c a r r i e r O f f s e t ‘$ in MIB, 1bit MSB in PBCH附加比特
对FR2， $k_{ssb}$ in {0,1,2,…,11},4bit is $‘ s s b - S u b c a r r i e r O f f s e t ‘$ in MIB.

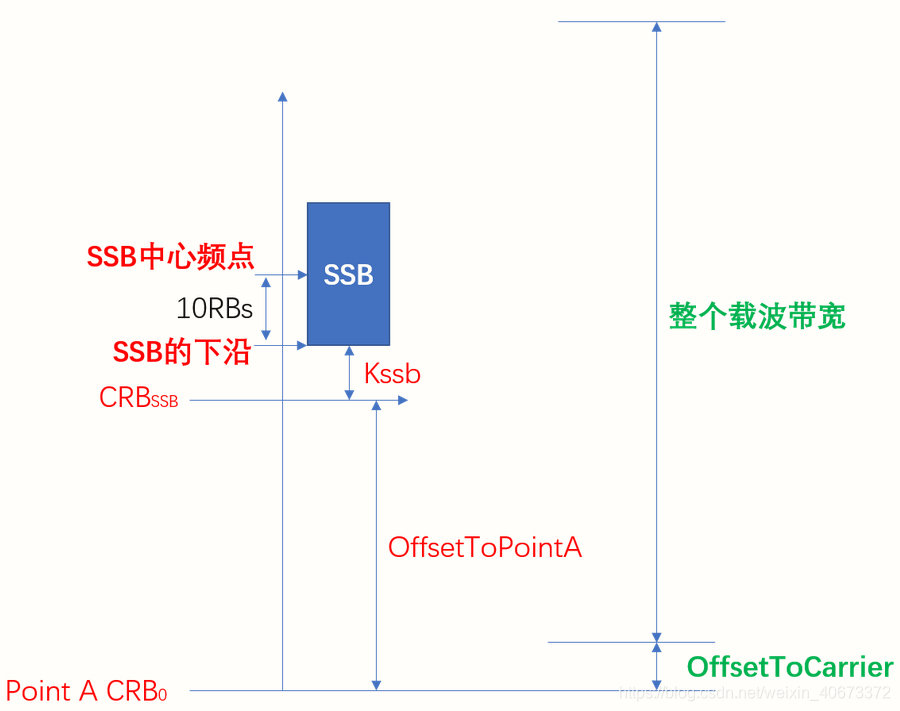

$N_{CRB}^{SSB}$ 是pointA到SSB 0号PRB的0号子载波的距离，见图

在这里插入图片描述

3、SSB的时频域指示

频域即平时说的频点，确定频域也就是终端计算SSB频点的过程；时域即为某SFN、某Slot、某symbol。

SSB时频资源的确定分为两种情况，未收到SIB1与已收到SIB1，此处为已收到SIB1。

ServingCellConfigCommonSIB ::=      SEQUENCE {
    downlinkConfigCommon                DownlinkConfigCommonSIB,
    uplinkConfigCommon                  UplinkConfigCommonSIB                                       OPTIONAL, -- Need R
    supplementaryUplink                 UplinkConfigCommonSIB                                       OPTIONAL, -- Need R
    n-TimingAdvanceOffset               ENUMERATED { n0, n25600, n39936 }                           OPTIONAL, -- Need S
    **ssb-PositionsInBurst**                SEQUENCE {
        inOneGroup                          BIT STRING (SIZE (8)),
        groupPresence                       BIT STRING (SIZE (8))                                   OPTIONAL  -- Cond FR2-Only
    },
    **ssb-PeriodicityServingCell**          ENUMERATED {ms5, ms10, ms20, ms40, ms80, ms160},
    tdd-UL-DL-ConfigurationCommon       TDD-UL-DL-ConfigCommon                                      OPTIONAL, -- Cond TDD
    ss-PBCH-BlockPower                  INTEGER (-60..50),
    ...,
    [[
    channelAccessMode-r16               CHOICE {
        dynamic                             NULL,
        semiStatic                          SemiStaticChannelAccessConfig
    }                                                                                               OPTIONAL, -- Cond SharedSpectrum
    discoveryBurstWindowLength-r16      ENUMERATED {ms0dot5, ms1, ms2, ms3, ms4, ms5}               OPTIONAL, -- Need R
    highSpeedConfig-r16                 HighSpeedConfig-r16                                         OPTIONAL  -- Need R
    ]]                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                              }

在SIB1接口中，会指示ssb的位置以及周期，如果没有配置周期，UE会认为ssb周期为half frame，初始小区搜索的时，UE假定SSB周期为2个frame，即20ms，我认为这么设定是为了减少UE的耗电量。

PointA

PointA:NR中引入的参考点，很多位置信息的值都是与pointA之间的距离表示的。

$P o i n t A = S S B 中心频点 - 10 R B - K s s b - O f f s e t T o P o i n t A$

如之前所说，计算PointA的步骤应该是

“盲检”SSB获得SSB中心频点;
解析PBCH（MIB与PBCH payload）可知 $K_{ssb}$ ;
PDCCH-ConfigSIB1查表38.213表的到offset，知道coreset0的位置后，也就知道SIB1，拿到OffsetToPointA

根据PointA,确定整个带宽和起点（OffsetToCarrier、carrierBandwidth）—此处留待协议学习

4、 SSB“盲检”

终端通过搜索算法在指定的位置上搜索SSB，而指定的位置即为GSCN。NR中SSB可以灵活配置，但需要遵循的原则便是落在GSCN上（如果没有一丁点约束，终端就变成“瞎”检了），GSCN在频域上的间隔要比ARFCN大很多，为的就是降低终端搜索SSB的难度。

NR的频率范围是 0-100GHZ，在如此宽广的频域上搜索SSB，工作量大，耗时长，所以便用到了两个概念Channel raster和Synchronization raster，也就是信道栅格与同步栅格。基站为UE配置的channel bandwidth其中心要与Channel raster对齐，所有的SSB中心要与Synchronization raster对齐。这两个频率栅格都是绝对的频域位置。同步栅格要比信道栅格稀疏很多，检索难度大大降低。

4.1 Channel raster 与 ARFCN

ARFCN，英文全称Absolute Radio Frequency Channel Number，即绝对无线频道编号，是指在GSM无线系统中用来鉴别特殊射频通道的编号方案。

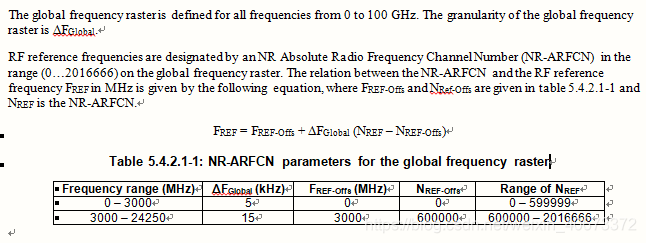

global frequency raster（全局频率栅格），将这100GHz的频段划出了总共3279165个栅格，这些栅格从0开始编号，一直编号到3279165。每个编号都代表着一个绝对的频域位置，这些编号就叫做NR-ARFCN。注意，下图中并非100GHZ，所以最大编号为2016666。

在这里插入图片描述

将参数代入上式，比如：
编号为0的栅格频域位置为：F = 0 + 5kHz×（0-0）= 0kHz
编号为599999的栅格频域位置为：F = 0 + 5kHz×（599999-0）= 2999995kHz
编号为600000的栅格频域位置为：F = 3000MHz + 15kHz×（600000-600000）= 3GHz
…

在这里插入图片描述

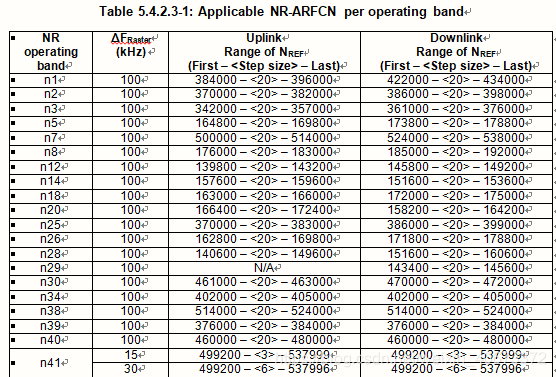

上图表示ARFCN与operation band的映射关系，其中step size表示多少个ARFCN组成一个信道栅格，如band n1,<20>,表示从384000开始每20个ARFCN为一个channel raster.

那这个<20>是如何得出的呢？

table5.4.2.1-1中第二列表示ARFCN的粒度，table5.4.2.3-1第二列表示channel raster粒度，100/5=20

4.2 GSCN与Synchronization raster

上面带宽对应了ARFCN，为了降低SSB检索的难度，引入了GSCN，这货要比ARFCN“个头大”，找起来容易很多。

GSCN，英文全称Global Synchronization Channel Number，即全球同步信道号，是用于标记SSB的信道号。每一个GSCN对应一个SSB的频域位置 $SS_{REF}$ （SSB的RB10的第0个子载波的起始频率），GSCN按照频域增序进行编号。

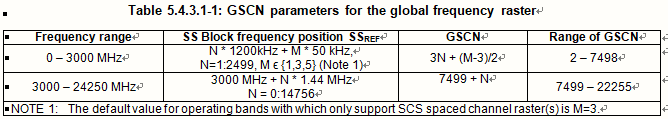

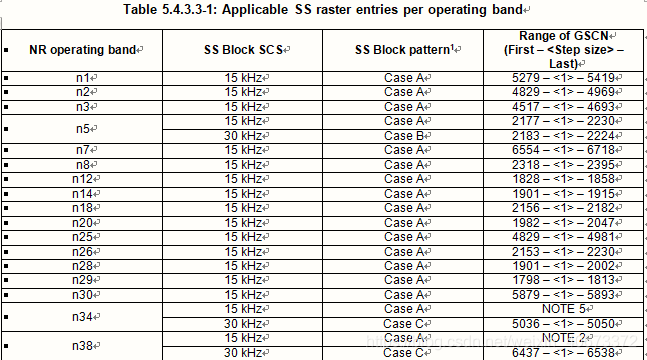

在这里插入图片描述

GSCN为编号，其对应了一个frequency range

在确定GSCN时，一般先根据SSB的中心频率确定N值，再根据取整的N值去推算GSCN；但GSCN不是必须的，采用SSB中心频率的ARFCN也是可以的。

GSCN一般用于SA组网模式下加快时频同步速度，为继续解读MIB和SIB1消息；

比如在0-3GHz频段内，N=1，M={1 3 5}时，GSCN为3N+（M-3）/2 = {2 3 4}，所以：
编号为2的GSCN，其频域位置为1×1200kHz+1*50kHz=1250kHz
编号为3的GSCN，其频域位置为1×1200kHz+3*50kHz=1350kHz
编号为4的GSCN，其频域位置为1×1200kHz+5*50kHz=1450kHz
当N=2时，M={1 3 5}，GSCN为{5 6 7}，所以编号为5 6 7的GSCN频域位置分别为：2450kHz、2550kHz和2650kHz…三个三个为一组。
