【SSB块】

目录
SSB资源结构
SSB的频域位置
SSB的时域位置
SSB发送机制

小区搜索中涉及到了PSS，SSS，PBCH信道等，这些部分便组成了SSB块。

SSB：SS/PBCH block，同步和物理广播信道块。

SSB资源结构

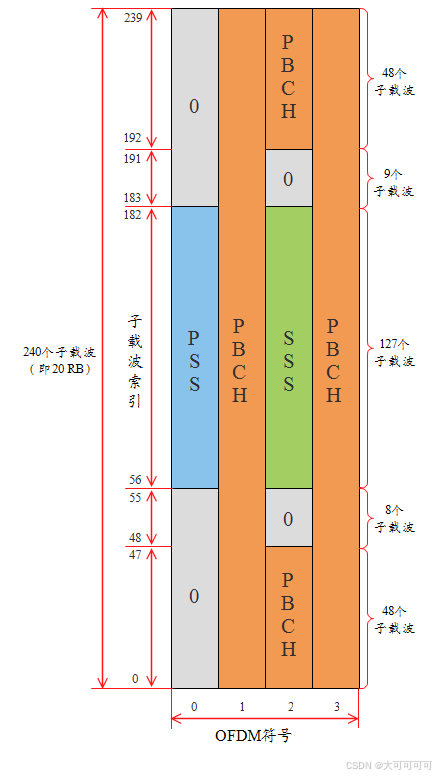

5G NR中，主同步信号PSS、辅同步信号SSS和PBCH共同构成一个SSB（SS/PBCH block）。

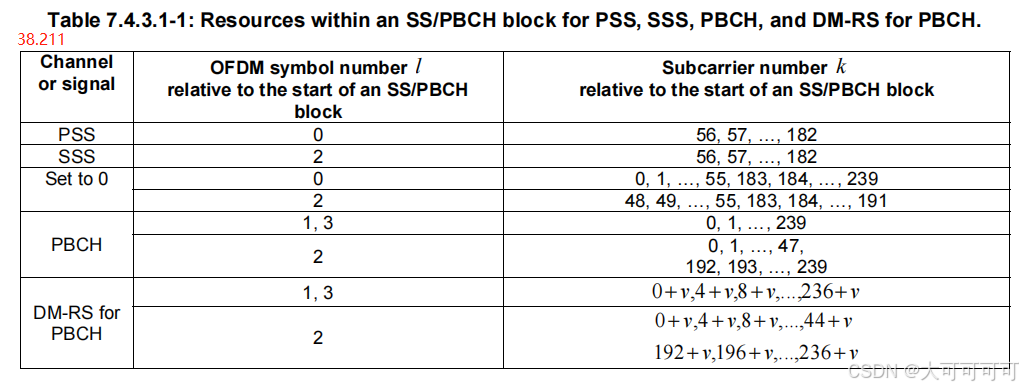

1个SSB在时域上占4个OFDM符号，索引为0-3，在频域上占连续的240个子载波（20RB），索引为0-239。

SSB的频域位置

SSB的频域位置用SSREF(KHz)定义，索引用GSCN表示。SSB按照同步raster进行布局，区别于Channel Raster。

同步raster对应SSB在频域上的中心位置，即 SSB（20RB）的第10个RB的0号子载波（子载波120）位置。

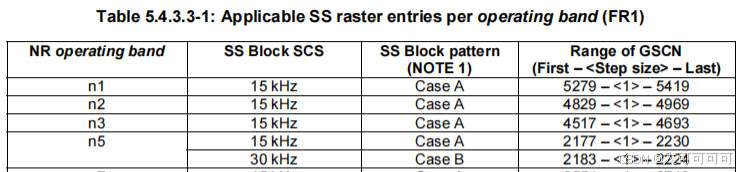

对于不同的频段，SSB支持的子载波间隔，pattern也不同。

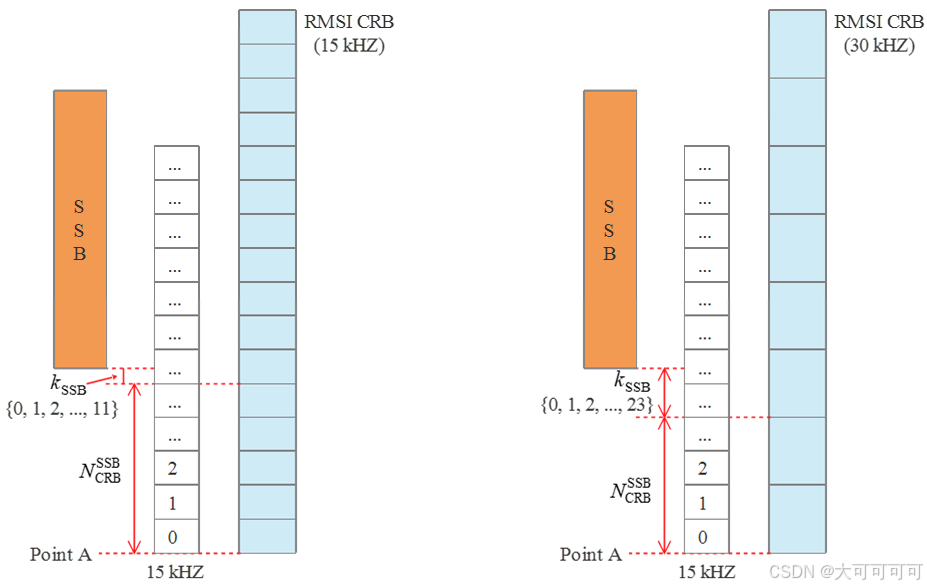

Kssb：SSB的子载波0相对于CRB#n的0号子载波的偏差
N_CRB_SSB：SSB的子载波0相对于PointA的位置

SSB的时域位置

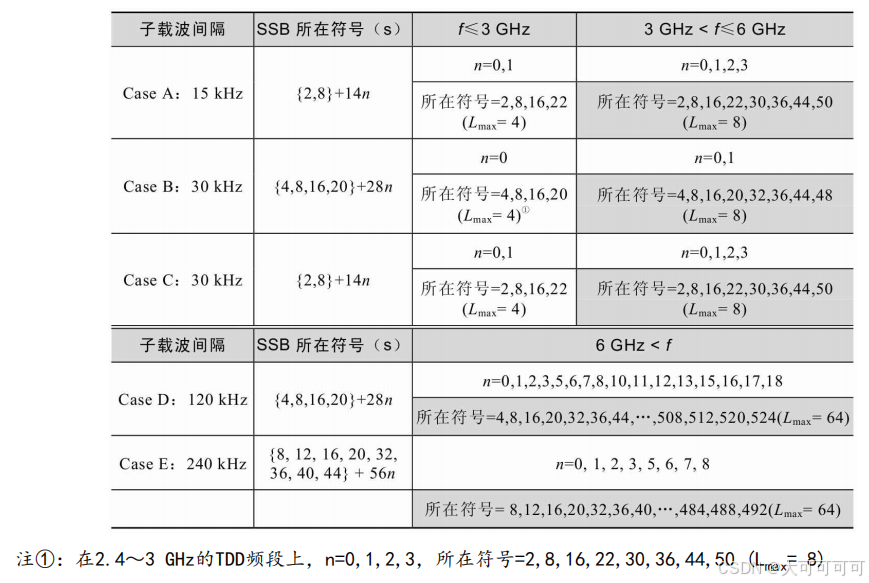

s 为SSB起始符号在半帧中的位置

举个例子：
case A
SSB块的SCS=15KHz，候选的SSB块的第1个OFDM符号索引是{2，8}+14×n，

对于小于等于3GHz的载波频率，n=0，1，SSB块在某个半帧的子帧0，1上传输，共有4个候选位置（Lmax=4）；

对于大于3GHz且在FR1内的载波频率，n=0，1，2，3，SSB块在某个半帧的子帧0，1，2，3上传输，共有8个候选位置（Lmax=8）。

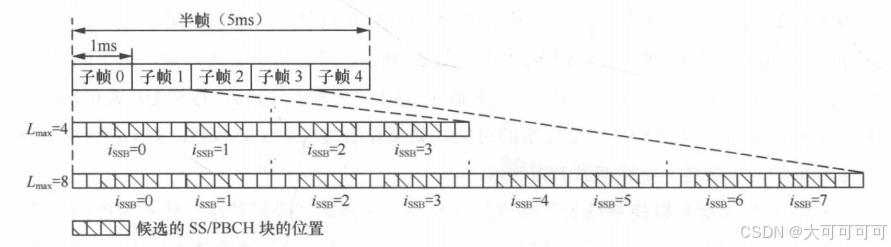

候选的SSB块位置如下图所示。

case D
SSB块的SCS=120KHz，候选的SSB块的第1个OFDM符号索引是{4，8，16，20}+28×n，

对于在FR2内的载波频率，n=0，1，2，3，5，6，7，8，10，11，12，13，15，16，17，18，SSB块在某个半帧的子帧0，1，2，3，4上传输，共有64个候选位置（Lmax=64）。

case D 一共占16个时隙对（一个时隙对包括2个时隙，共计28个OFDM符号），每个时隙对包含4个相同的SSB块，4个时隙对为一组，每组之间间隔2个时隙。4组同步时隙对均匀分布在一个5ms半帧内。

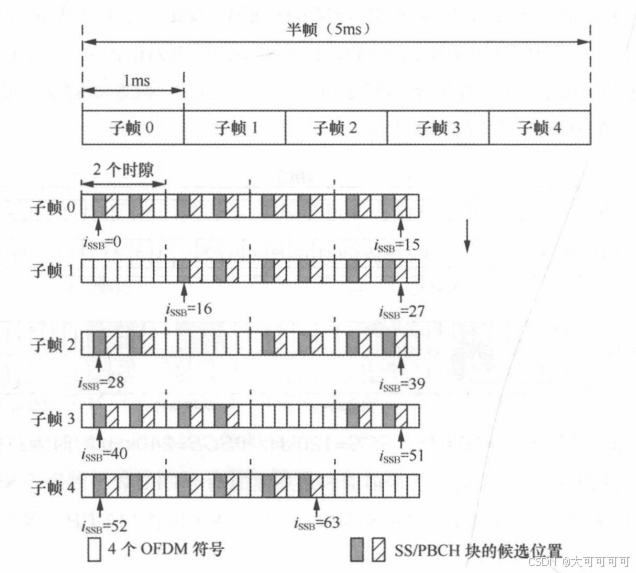

候选位置如下图所示。图中一个小长方形代表4个OFDM符号。

SSB发送机制

SSB周期：5ms，10ms，20ms，40ms，80ms，160ms。初始接入时，默认20ms。每20ms发送一组SSB。

5G通过多天线波束成形（Beam Forming）方式来实现对信号的加强，进而实现覆盖的增强，而SSB的发送也是采用波束的方式。

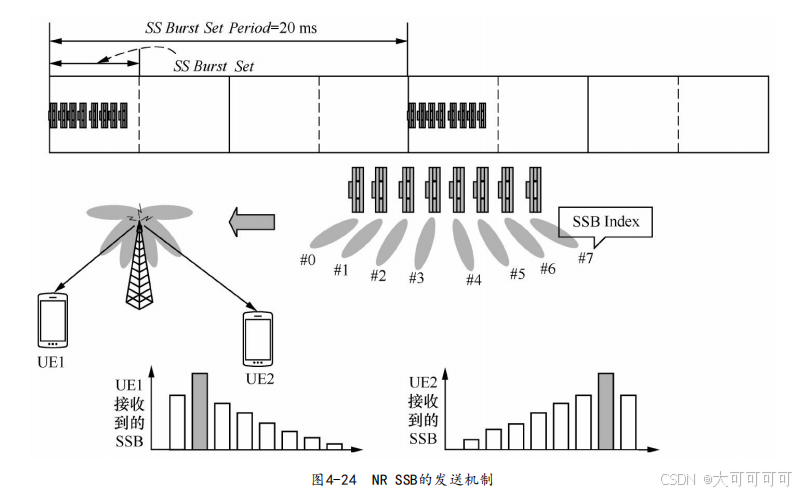

由于波束较窄，所以在NR中按照TDD的方式将相同的SSB通过波束的形式发送到不同的方向，以使各个方向的UE可以收到SSB，如下图所示。

在5 ms的范围内，基站发送多个SSB（对应不同的SSB Index）分别覆盖不同的方向。UE接收到多个信号强度不一样的SSB，选择一个最强的作为自己的SSB波束。

在5ms内基站会向各个方向发送多个SSB，这一系列的SSB就是同步广播块集合（SS BURST SET）。而同步广播块集合的周期就是SS Burst Set重复出现的时间间隔，在5G中默认为20 ms。

从TS38.331 ServingCellConfig Common IE可以看到SSB的周期取值范围是ENUMERATED {ms5、-ms10、-ms20、-ms40、-ms80、-ms160}。

---

未完待续~
