Data Setup,Hold and Slew Rate Derating

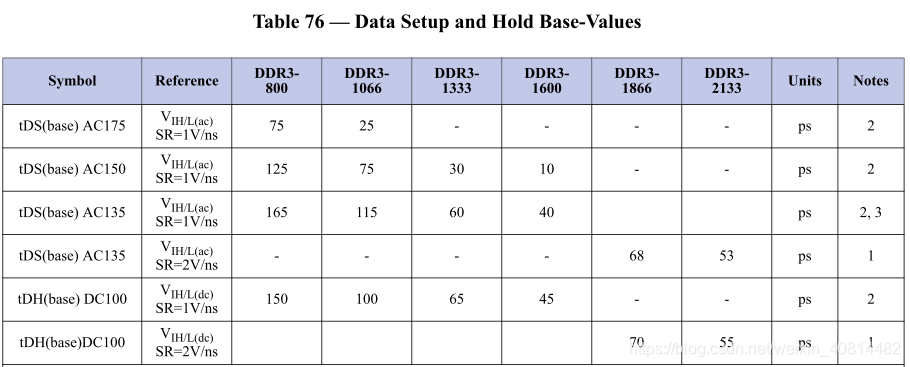

tDS (total setup time) = tDS(base) + ∆tDS


tDH (total hold time) = tDH(base) + ∆tDH

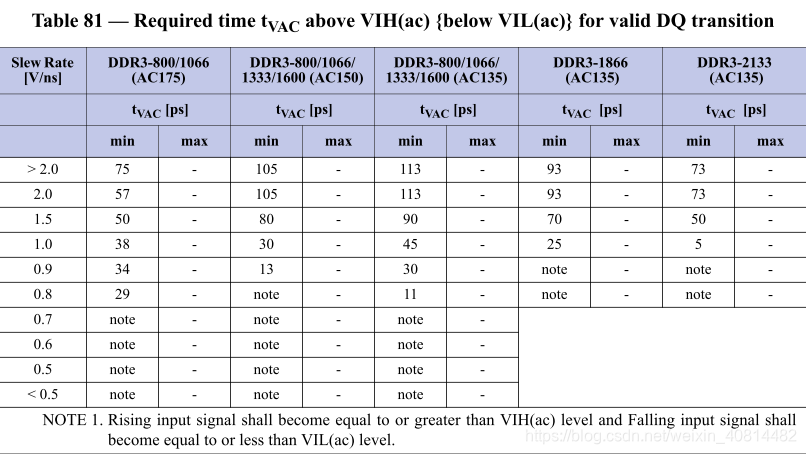

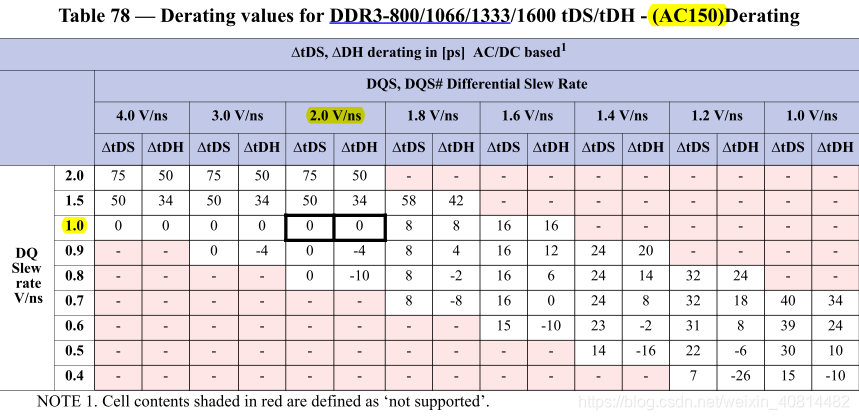

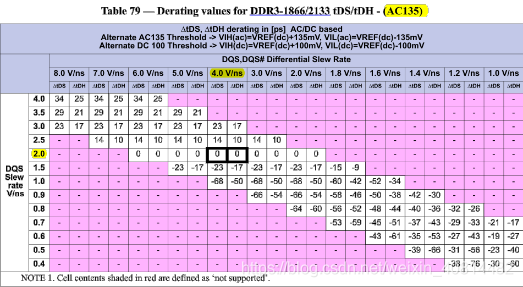

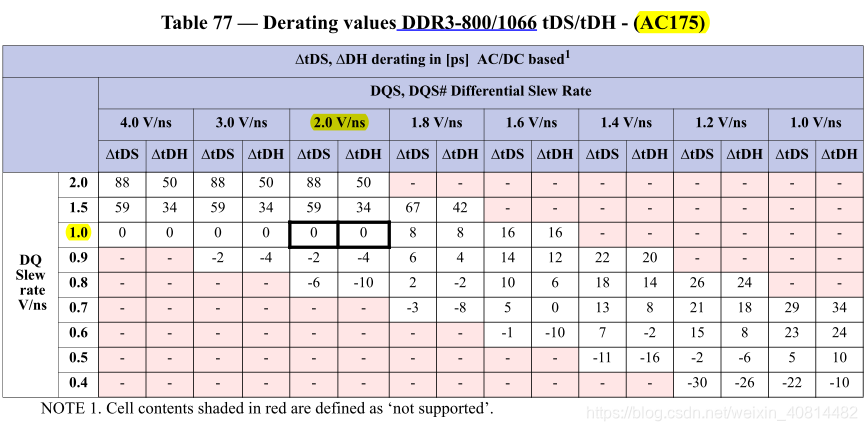

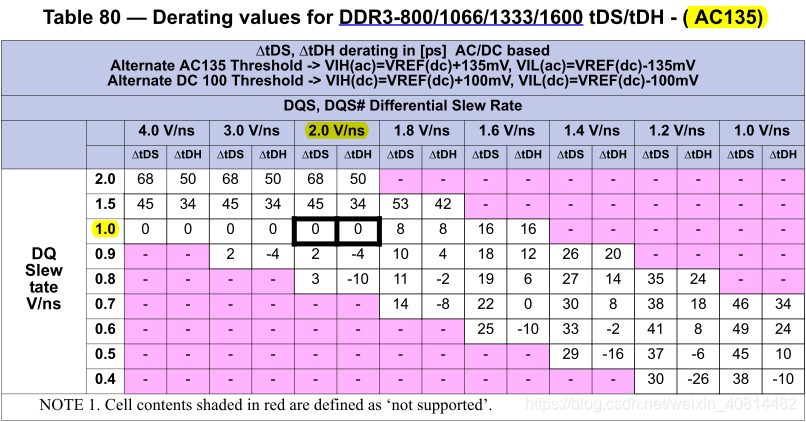

在这里插入图片描述
在这里插入图片描述
在这里插入图片描述
在这里插入图片描述
在这里插入图片描述
在这里插入图片描述
