摘要

通过ZYBOZ7开发板实现了分布式结构的FIR滤波器，实现了AD输入两路信号，通过开关输入可以分别单路输出、相加、相乘、相加后滤波、相乘后滤波的功能。

一、设计目标

设计基于FPGA的分布式结构的FIR滤波器，实现对输入信号的采集、滤波和输出。

二、设计方案

1.硬件

材料	型号	规格
ZyboZ7开发板	zynq-7000	xc7z020clg400
DA	PmodDA3	16位串行/类SPI接口
AD拓展接口	-	-

实物图：
在这里插入图片描述

2.系统流程图

三、具体实现步骤

1.XADC的使用

在这里插入图片描述
XADC包括一个双12位、1兆每秒采样(MSPS) ADC和片上ADC传感器。上图显示了XADC的框图。双重adc支持多种操作模式，例如，外部触发和同步。支持单极和差分输入。adc最多可以访问17个外部模拟输入通道。
由数据手册可知，ADC由两种操作模式：事件触发和连续转换模式。连续转换模式会在上次转换完成后继续下一次转换，默认一次转换需要26个ADCCLK；事件触发模式使用外部信号上升沿触发，启动一次转换。因为需按照固定采样率采样，故选择事件触发模式，使用100K信号触发，故采样率为100k。同时配置XDAC的时钟分频系数为4，clk为100MHz，所以ADCCLK实际大约为25MHz。
ADC的通道采样模式有四种：双ADC、独立ADC、单通道、多通道序列采样。因为本文须同时对两路信号信号进行采样，所以选择双ADC的模式，此模式下，在被外界信号触发后，两路ADC同时开始转换，并将结果保存的寄存器中。
在这里插入图片描述
ADC的接口可以配置为DRP（Dynamic Reconfiguration Port）和AXI，因为本文没有使用到PS部分，所以使用DRP接口。DRP接口读写时序如上图所示。

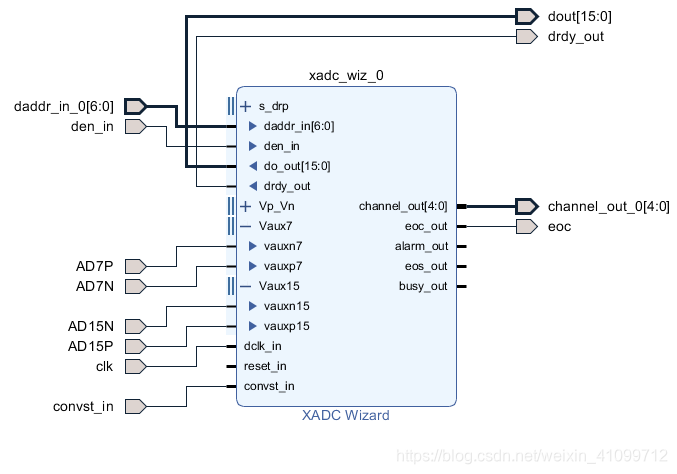

ADC的通道选择AD7和AD15，XADC引出如下引脚。查询时序图每次转换完成时会有eoc信号上升沿，channel会在转换完成时输出通道地址（AD7地址为7’h17，AD15地址为7’h1f），因为采用双ADC模式，所以channel只会输出AD7的地址。为了在每次转换完成时读取两通道AD的值，故编写XADC_wrapper.v封装了一层。编写如下状态机实现一次eoc信号触发两通道采样结果的读取:

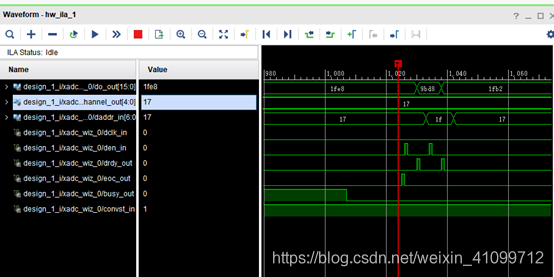

仿真结果如下：
在这里插入图片描述
代码整理好后会上传到Github。

2.PmodDA3的调试

在这里插入图片描述

Pmod DA3是一个基于Analog Devices AD5541A的16位数字模拟转换器，参考电压为2.5V，其单端SMA输出口能够将从类SPI接口所获得的信息转换成一个清晰、有保障的单调模拟输出。

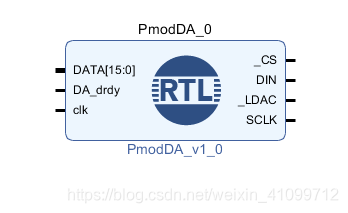

为了控制PmodDA3，需要编写一个并转串行的模块，此模块的外部接口如下图所示：输入16为数据，在DA_drdy信号上升沿时将数据读入并转化为串行后通过Pmod接口发送给DA模块。
在这里插入图片描述

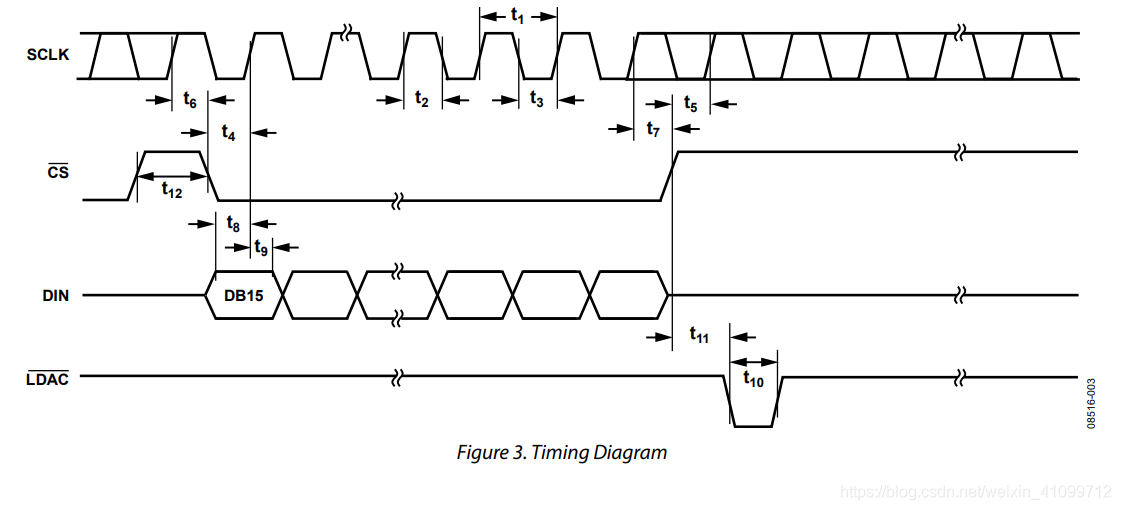

参考AD5541A用户手册的时序图编写并转串模块，SCK为发送数据的时钟，其由clk分频得到，本文配置其为25Mhz；_CS为片选信号，_CS信号拉低时，DA会在下个SCLK的上升沿读取DIN信号作为信号最高位（DB15），每个SCLK读取一个二进制位，16个上升沿读取完成，_CS信号置高。_LDAC信号为装载信号，在数据传输完成后拉低，触发DA模块内部数据装载到DAC单元实现模拟信号输出。
在这里插入图片描述
编写状态机实现上述时序：

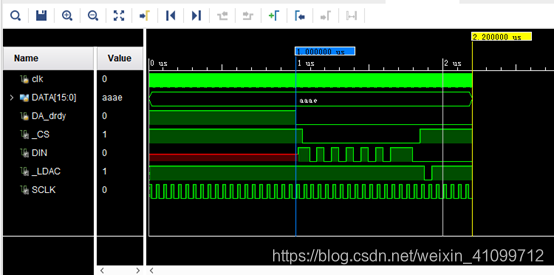

仿真结果：
在这里插入图片描述
编写个小程序：定义 reg[15:0] counter=0，每来一个clk ，counter+100，到65535溢出。如此就可以实现控制DA生成锯齿波，嘿嘿！

3.Fir滤波器

- 系统自带的IP核

- Matlab生成DA滤波器

4.开关控制

开关控制较为简单，顶层模块定义[3:0] sw输入信号，对其分配管脚，通过case(sw)语句块实现更改开关状态切换功能。

按键状态	功能
0001	AD7单路输出
0010	AD15单路输出
0011	两路相乘
1011	两路相加
0111	两路相乘滤波
1111	两路相加滤波

实现代码如下：

//Control Logic
parameter[3:0]   OnlyAd7=4'b0001;
parameter[3:0]   OnlyAd15=4'b0010;
parameter[3:0]   Ad15_AD7_mlt=4'b0011;
parameter[3:0]   Ad15_AD7_add=4'b1011;
parameter[3:0]   Ad15_AD7_mlt_Fir=4'b0111;
parameter[3:0]   Ad15_AD7_add_Fir=4'b1111;
always@(posedge clk)
begin
       case(sw)
           OnlyAd7:
               begin
                  da_indata<=_DataAD7;
                  da_invalid<=Data_rdy;
               end
           OnlyAd15:
               begin
                  da_indata<=_DataAD15;
                  da_invalid<=Data_rdy;
               end
           Ad15_AD7_mlt:
               begin
                   DataAD7=_DataAD7;
                   DataAD15=_DataAD15;
                   da_indata=DataAD15[15:8]*DataAD7[15:8];
                   da_invalid<=Data_rdy;
               end
           Ad15_AD7_add:
                   begin
                       DataAD7=_DataAD7;
                       DataAD15=_DataAD15;
                       da_indata=DataAD15[15:1]+DataAD7[15:1];
                       da_invalid<=Data_rdy;
                   end
           Ad15_AD7_mlt_Fir:
               begin
                 DataAD7=_DataAD7;
                 DataAD15=_DataAD15;
                 fir_indata=DataAD15[15:8]*DataAD7[15:8];
                 fir_invalid<=Data_rdy;
                 da_indata<=(fir_outdata<<2);
                 da_invalid<=fir_outvalid;
                 da_invalid<=Data_rdy;
               end
           Ad15_AD7_add_Fir:
               begin
                 DataAD7=_DataAD7;
                 DataAD15=_DataAD15;
                 fir_indata=DataAD15[15:1]+DataAD7[15:1];
                 fir_invalid<=Data_rdy;
                 da_indata<=(fir_outdata<<2);
                 da_invalid<=fir_outvalid;
                 da_invalid<=Data_rdy;
               end
           default:
               begin
                 da_indata<=_DataAD7;
                 da_invalid<=Data_rdy;
               end
       endcase
end

四、总结

总耗时3周，系统实现了AD输入两路信号，通过开关输入可以分别单路输出、相加、相乘、相加后滤波、相乘后滤波的功能。缺点是滤波器设计截至频率和实际测试截至频率不同，大约相差10倍，至今未找到原因在哪。
因为Fir核不是自己编写的，所以整体难度一般。主要是通过此项目对ZYNQ的FPGA部分进行入门学习，个人感觉开发过程中除了需要Verilog语言基础，仿真和Debug方法尤为重要。
欢迎和各位交流分享
