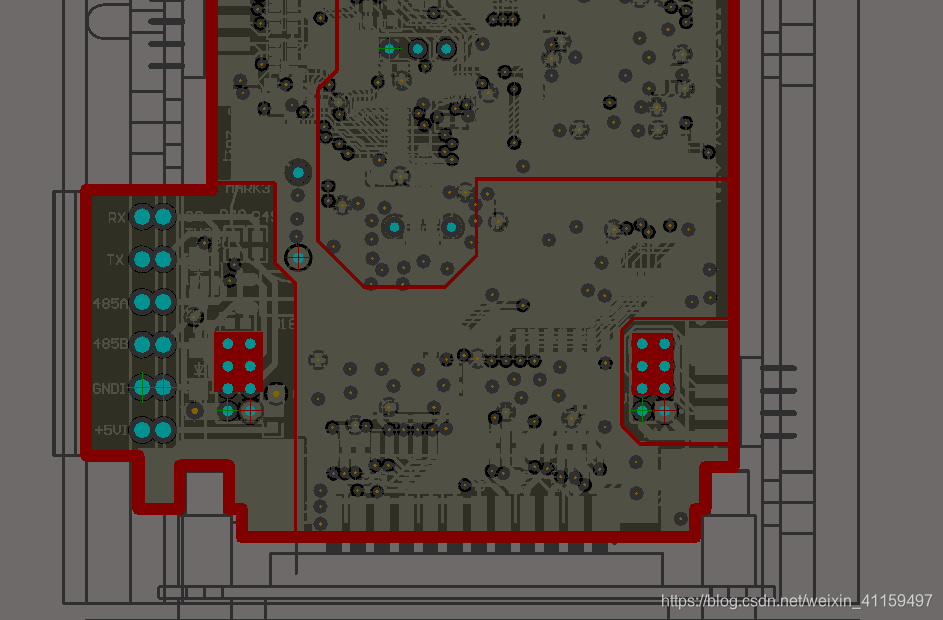

AD中在做PCB Design Rule Checker时,出现错误Isolated copper: Split Plane (#GND_COMM) on GND. Dead copper detected. Copper area is : 1.3E3 sq. mils,这些死铜出现电源层的负片上,如下图绿色标记处所示。

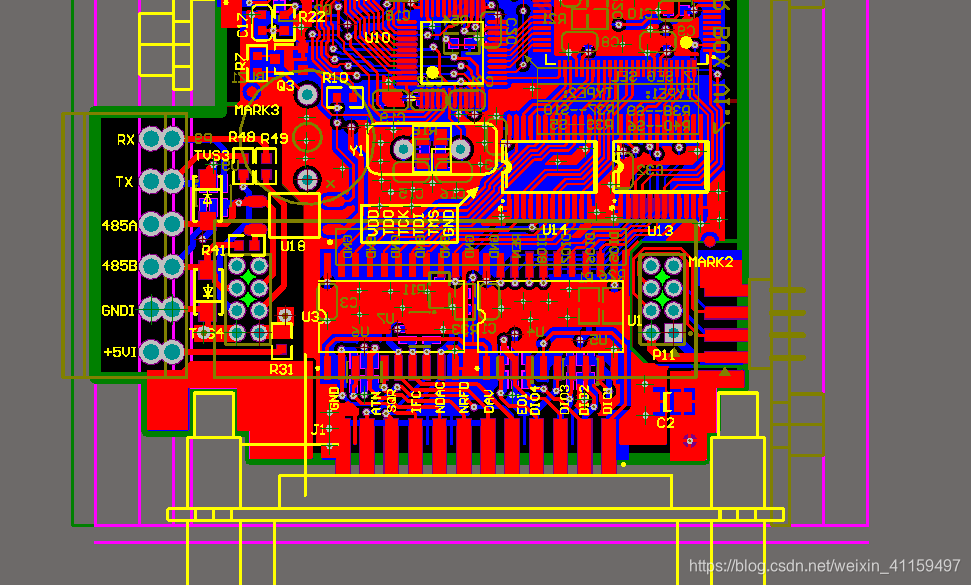

按照网上网友的方法,添加fill后

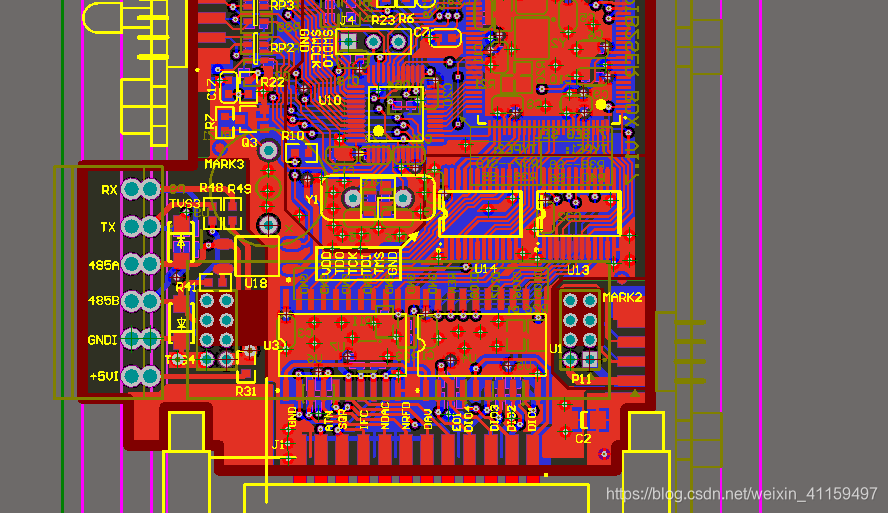

有时不报错,有时还是会报错,如下图,晕。。。

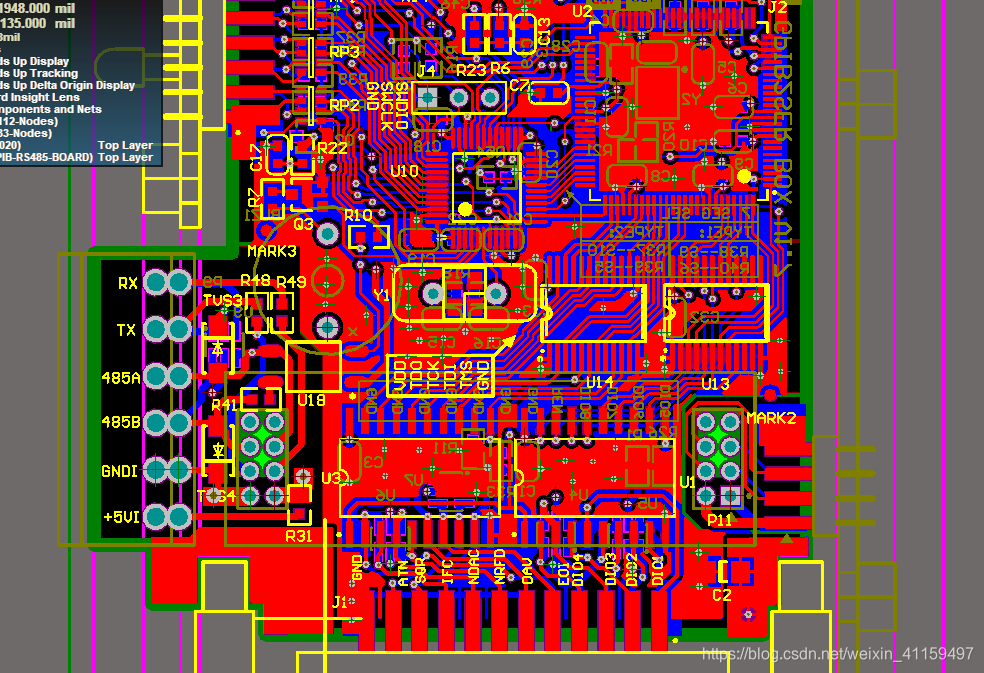

后来发现按下图添加fill就可以

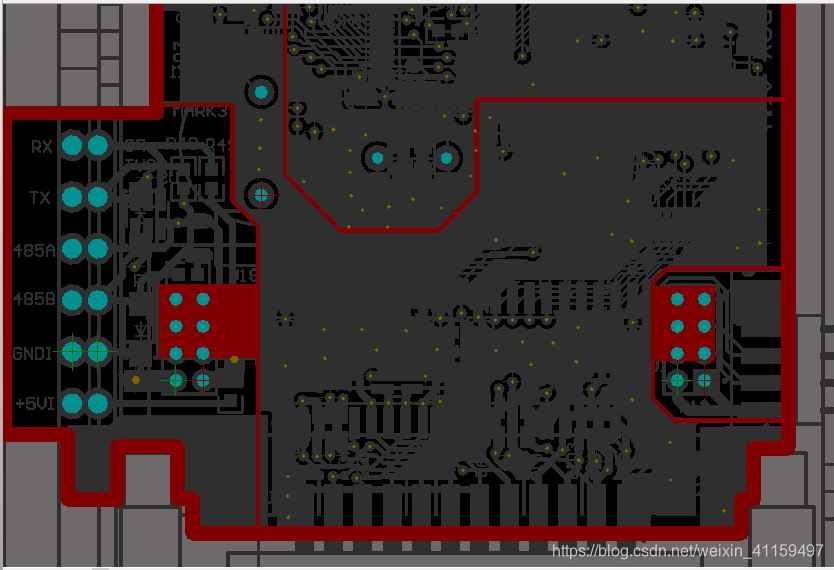

我估计是孤立(isolated)的fill没起作用,fill和旁边的分割线连在一起就可以了。按上图那样添加fill就行。如下图所示没有报错。

ok!
