负电源电压转换-TP7660H

简介

TP7660H 是一款 DC/DC 电荷泵电压反转器专用集成电路。芯片能将输入范围为 2.5V～11V 的电压转换成相应的-2.5V～-11V 的输出，电压转换精度可达99.9%，电源转换效率高可达98%。外围电路简单只需外接两只电容，无需电感，降低了损耗、面积及电磁干扰。该芯片的无负载电流小、驱动能力强。

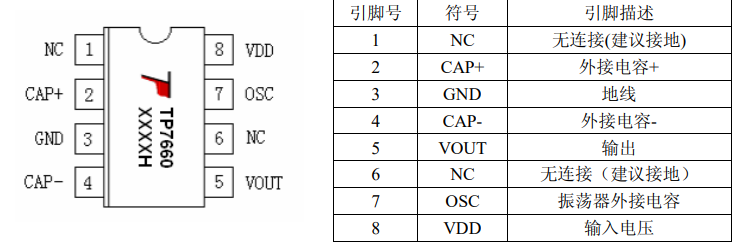

引脚说明

在这里插入图片描述

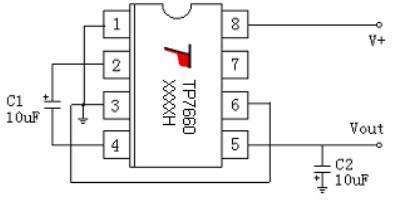

典型应用电路

在这里插入图片描述
典型电路中V+输入5V时，Vout输出-5V电压。

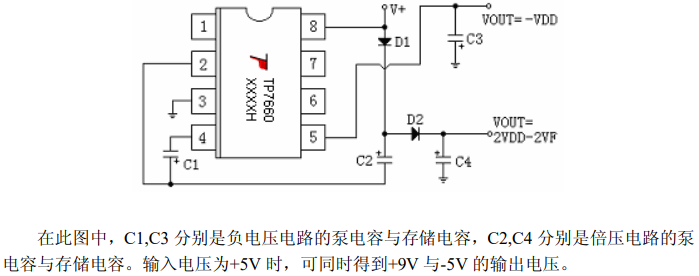

倍压与反压的应用电路

在这里插入图片描述
