Si5338 的 I²C 接口

Si5338 的 I²C 接口，控制和操作细节，以及读写操作格式。

5. I²C 接口

Si5338 的配置和操作通过 I²C 接口控制，使用 I²C 接口可以读取和写入 RAM 区域。Si5338 作为从设备工作，采用 7 位地址编码，可以在标准模式（100 kbps）或快速模式（400 kbps）下工作，并支持带自动地址增量的突发数据传输。

I²C 总线包含双向串行数据线 (SDA) 和串行时钟输入 (SCL)，如图 21 所示。SDA 和 SCL 引脚需要通过外部上拉电阻连接到 VDD 电源，这符合 I²C 规范的要求。

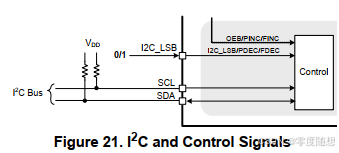

图 21. I²C 和控制信号

Si5338 的 7 位设备（从设备）地址由 6 位固定地址加上一个用户可选择的 LSB 位组成，如图 22 所示。LSB 位可以通过可选的 I2C_LSB 引脚选择，用于那些需要在单个 I²C 总线上使用多个 Si5338 的应用。未使用 I2C_LSB 引脚的设备具有固定的 7 位地址 0x70（1110000）。其他自定义 I²C 地址也是可能的。

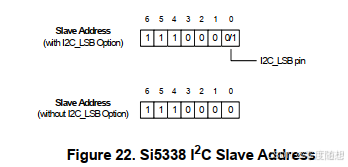

图 22. Si5338 I²C 从地址

数据按 I²C 规范以 MSB 优先的 8 位字节传输。写命令由 7 位设备地址 + 一个写位，8 位寄存器地址和 8 位数据组成，如图 23 所示。突发写操作也支持自动地址增量。

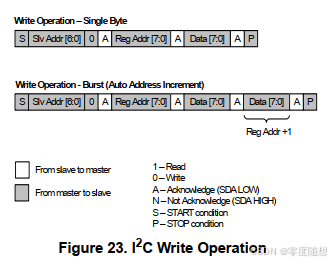

图 23. I²C 写操作

• 写操作 - 单字节：发送设备地址、寄存器地址和数据字节。
• 写操作 - 突发（自动地址增量）：支持连续写入多个字节。

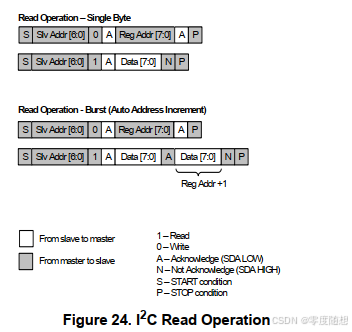

图 24. I²C 读操作

读操作分两个阶段进行。写入数据以设置寄存器地址，然后执行数据读取操作以检索来自该地址的数据。突发读操作也支持自动地址增量。

• 读操作 - 单字节：发送设备地址和寄存器地址，然后读取数据字节。
• 读操作 - 突发（自动地址增量）：支持连续读取多个字节。

Si5338 的 I²C 总线可以在 1.71V 至 3.63V 的总线电压下工作，并兼容 SMBus 接口。
