GaN图腾柱无桥 Boost PFC(单相)五-细节处理

本文探讨了在电力电子设备中过零点return管和续流管的处理方法。无锁相环时,通过电压检测阈值窗口确保可靠开关;有锁相环时,根据锁相角度调整开关时机。过零点续流管的处理包括在零点或电流小时关闭,以避免误操作。此外,还分析了在输入电压过高时驱动管的处理策略,确保系统稳定运行。

摘要生成于 C知道 ,由 DeepSeek-R1 满血版支持, 前往体验 >

过零点return管的处理

(电流太小,关闭return管,主要是防止电流检测误判,导致return管误开,所以,如下图所示,在零点附近的时候是不开return管的。)
没有锁相环
有三种方法:
第一种:设置电压检测阈值窗口,因为是L、N线电压分别检测,判断正负半波周期,需要检测L、N线电压大小,
当VL-VN> 5V时,才认为正半波周期,
当VN-VL> 5V时,才认为负半波周期,
这样才能够保证可靠性。

第二种:在零点的时候,电感的电流也是很小的,
当检测到电流小于一个阈值的时候,关闭return管。
第三种:
将方法一与方法二结合使用考虑。

有锁相环
根据不同锁相环,不同的对策:
知道锁相角度,就知道电流、或者时电压所处于的位置,1 、179、359时,切换开关管return。
考虑到锁相角度的延时(与锁相环的方法有关)可以相应提前关断return管。
在这里插入图片描述

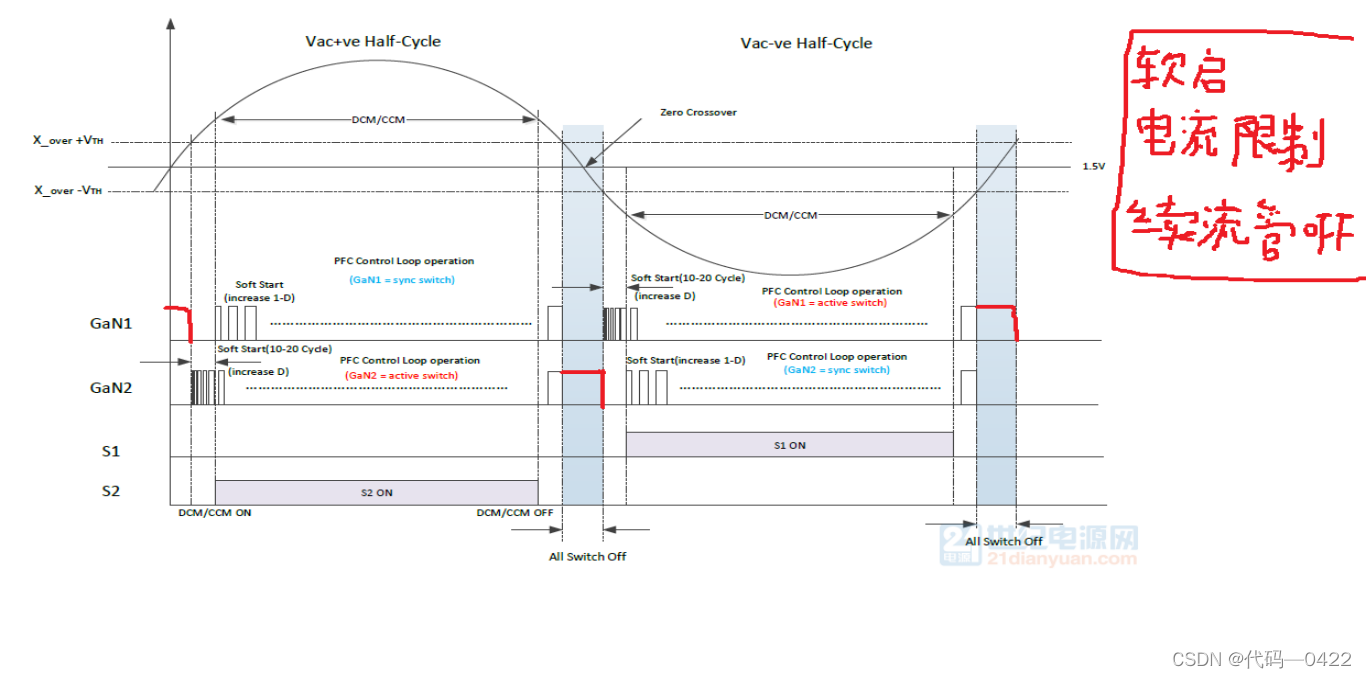

过零点续流管的处理

第一种:
零点附近的时候:
接近零点的时候,关闭续流管,
第二种:
电流很小的时候,关闭续流管。
此项目,采用的时过零点的时候关闭续流管,驱动管正常开。

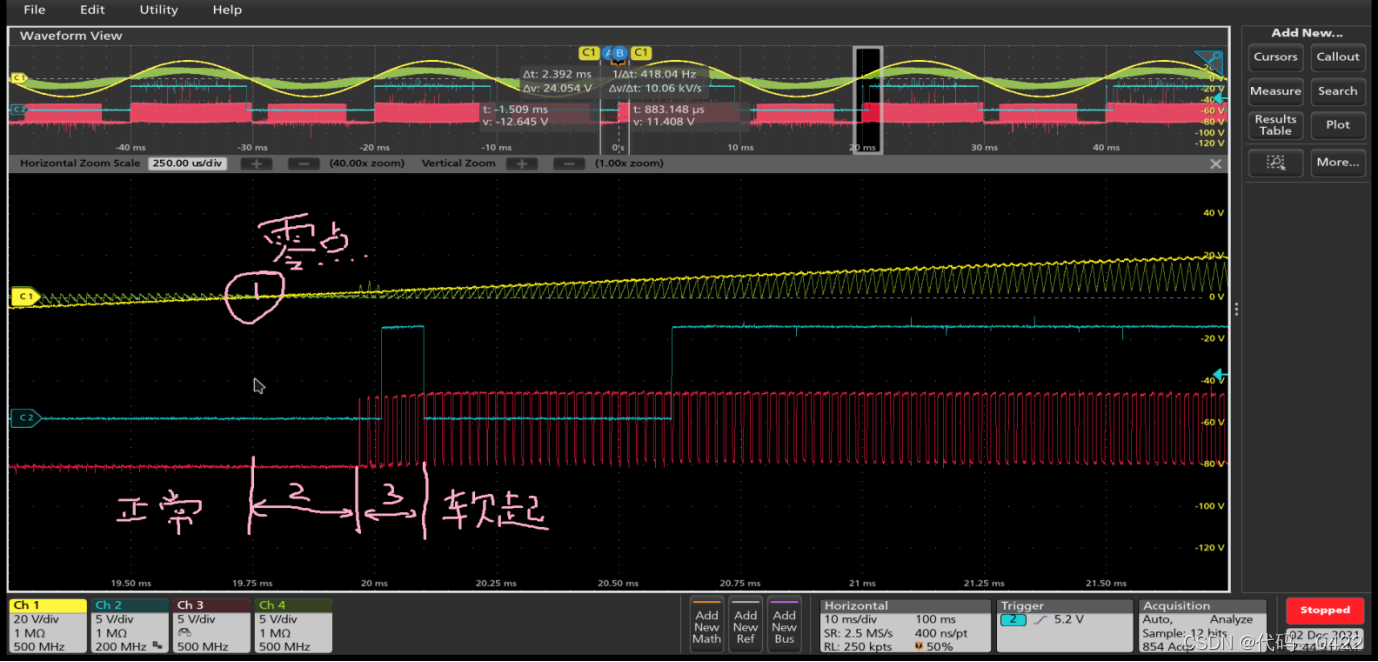

ch1:输入电压
ch2:return管
ch3:此时为驱动管
在这里插入图片描述
分析:1.实际的零点
2.此时认为还是negetive,驱动管正常开关,续流管由于电流限制,续流管关闭
3.此时认为刚刚穿越,零点,驱动管软启动

ch1:输入电压
ch2:return管
ch3:此时为 驱动管
在这里插入图片描述
分析:
1.实际的零点
2.此时认为还是negetive,驱动管正常开关,续流管由于电流限制,续流管关闭
3.切换驱动开关和续流管开关,续流管由于电流条件限制,关闭,驱动管开启软启动8个脉

过零点的检测

第一种:锁相环
第二种: LN线电压采样
第三种:电压爬坡,当下一拍检测比前一拍大,则为零点;当下一拍比前一拍小,则为峰值电。

输出功率恒定,当输入电压过大,接近于bus电压时,驱动管的处理

(关闭驱动管,此时为不可控整流)
