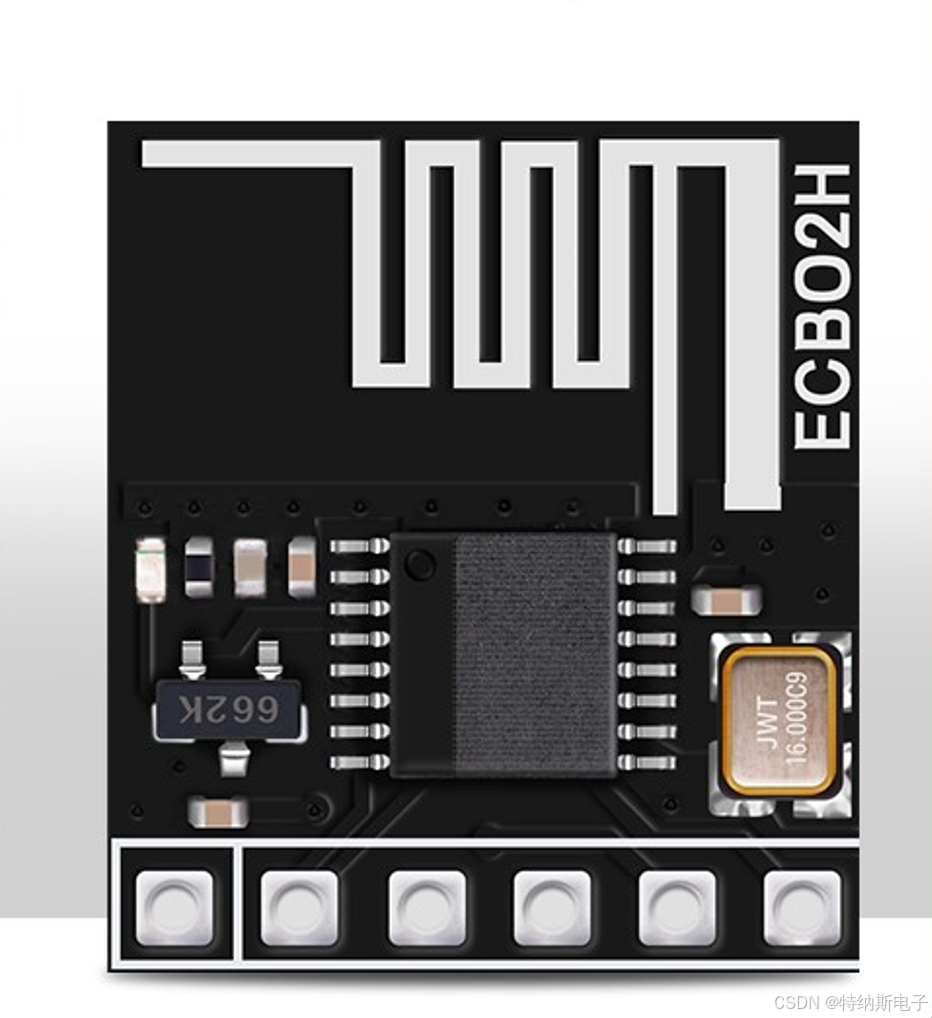

一、实物图

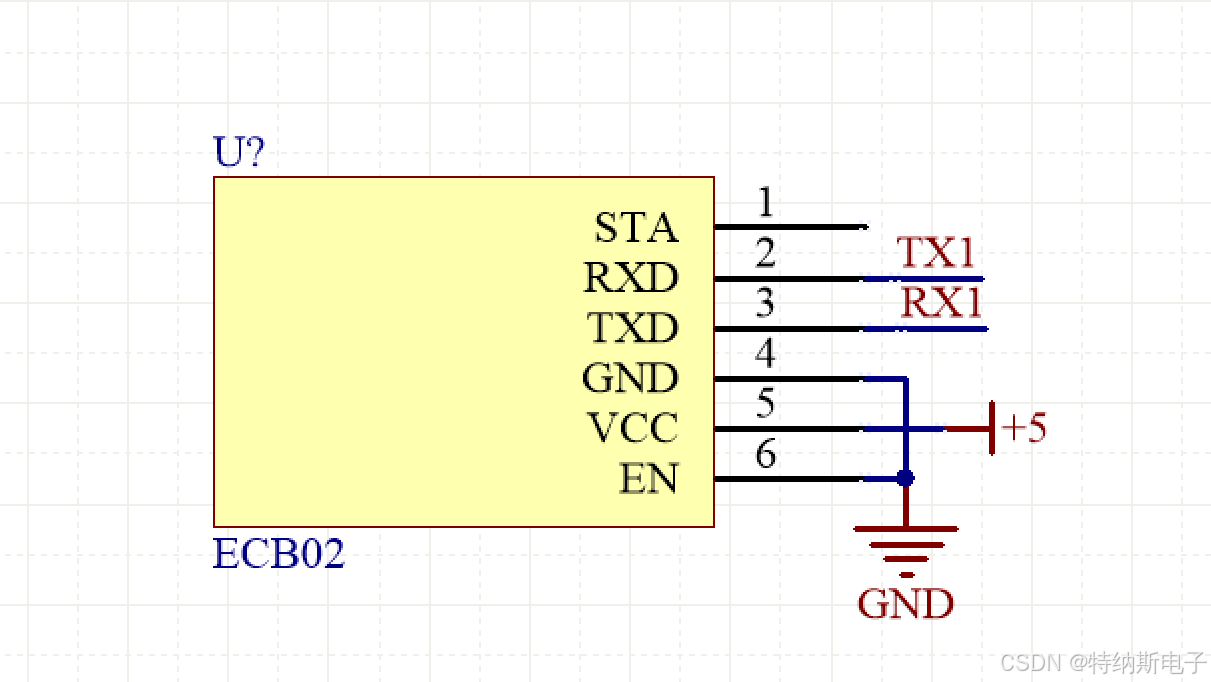

二、原理图

引脚定义

引脚名称	说明
STA	蓝牙已连接，输出高电平(3.3V) 蓝牙未连接，输出低电平
RXD	串口接收，3.3V 电平
TXD	串口发送，3.3V 电平
GND	地
VCC	3.6V - 6V
EN	睡眠引脚，3.3V 电平 高电平或悬空：模块进入睡眠模式 低电平：模块退出睡眠模式 如果不需要低功耗，可以直接接地 在睡眠模式下，模块串口只能发数据，不能收数据 MCU 可以通过 GPIO 控制模块进入或退出睡眠模式
LED	蓝光 LED 指示灯 蓝牙未连接：2 秒闪烁一次 蓝牙已连接，notify 关闭：1 秒闪烁一次 蓝牙已连接，notify 开启：200 毫秒闪烁一次

三、简介

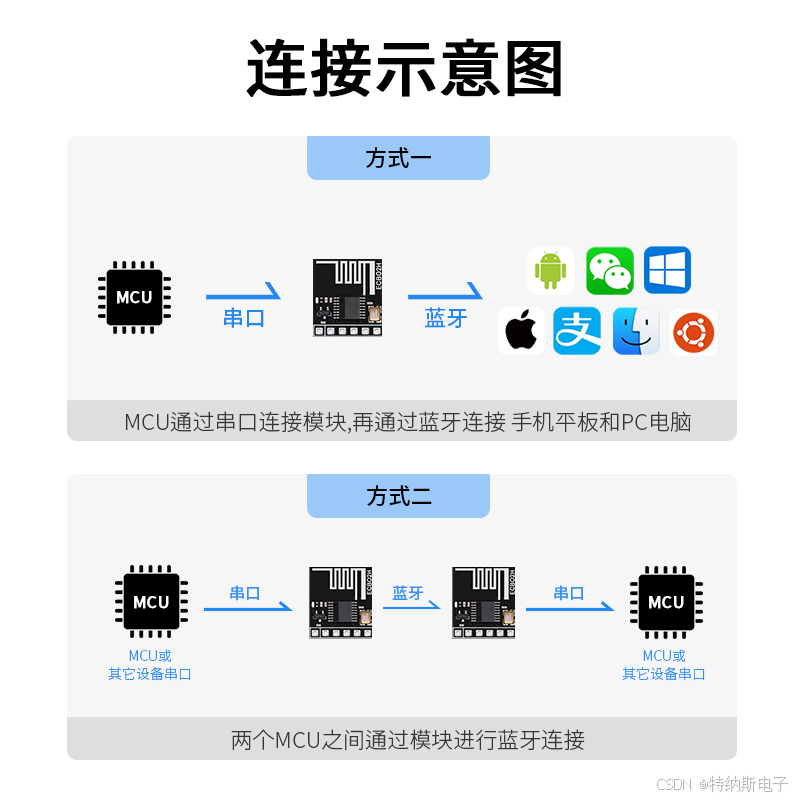

ECB02 蓝牙模块是一款支持低功耗蓝牙协议的串口透传模块；模块具有小体积、高性能、高性价比、低功耗、平台兼容性强等优点；可以帮助用户快速掌握蓝牙技术，加速产品开发；模块已兼容的软件平台包括：IOS应用程序、 Android 应用程序、PC 电脑应用程序、微信支付宝小程序等。MCU通过串口连接模块，既可与手机、平板、PC 电脑进行数据通讯，轻松实现智能无线控制和数据采集；模块广泛应用在智能家居、共享售货机等领域。

基本原理

ECB02是基于 蓝牙5.2 协议，能在蓝牙设备之间创建串口进行数据传输的一种设备。

注意事项

每次发送的数据长度要小于 MTU 的限制，根据发送数据的长度，合理控制发送间隔。数据包的最大长度可以通过测试得到，或通过AT+MTU?命令来查询。天线可以是贴片天线、PCB 天线、FPC 天线、SMA或IPEX接口的外置天线，具体天线设计参考评估板。在睡眠模式，模块的串口只能向外发送数据，不能接收数据，如需向模块发送数据，请先确认模块已退出睡眠模式。请确认模块电源的质量以便模块能够正常的工作，模块电源引脚附近需要放置电容，如果蓝牙模块断电，请确保所有的引脚也都处于断电状态。

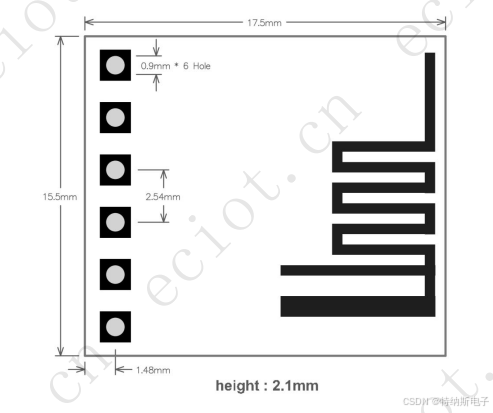

四、尺寸封装

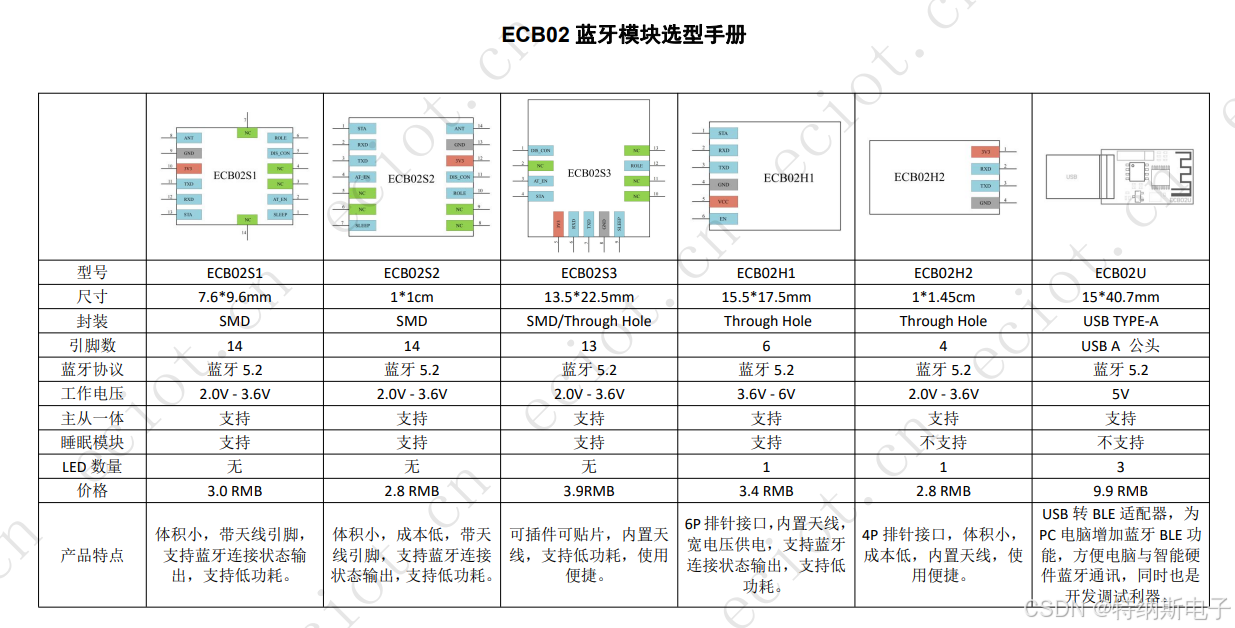

五、ECB02选型指南
