如何使用AT指令设置ECB02蓝牙模块

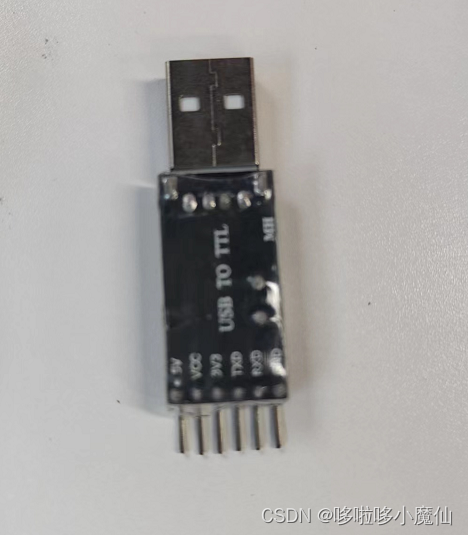

下图是ECB02蓝牙模块和USB转TTL模块

 接线

ECB02	RX	TX	VCC	GND
USB转TTL	TX	RX	VCC	GND

一、两个蓝牙配对

两个蓝牙配对方法有三种。

方法一：连接序列号

AT+ROLEMODE?\r\n     ——查询主从机配置（1：始终是主机模式  2：始终是从机模式）

AT+ROLE=1\r\n                ——设置主机模式

AT+ROLE=2\r\n                ——设置从机模式

将一个蓝牙设置成主机模式，另一个设置成从机模式

设置成主机的蓝牙通过

AT+SCAN\r\n                    ——查看从机设备信息

注:+SCAN:X,X是搜索到的设备数量,最大值是30。” 0,@22021626B8,2022021626B8,-23 “，第一个参数是序列号，第二个参数是蓝牙的名字，第三个参数是蓝牙的MAC地址，第四个参数是蓝牙的信号强度。(以@开头的蓝牙名字就是从机蓝牙)

AT+CONNECT=X\r\n        ——连接设备（X是设备在列表中的序列号，这条命令仅主机模式有效）

注意：这种连接方式无法实现重新上电后自动连接

方法二：绑定蓝牙名称

AT+ROLEMODE?\r\n     ——查询主从机配置（1：始终是主机模式  2：始终是从机模式）

AT+ROLE=1\r\n                ——设置主机模式

AT+ROLE=2\r\n                ——设置从机模式

将一个蓝牙设置成主机模式，另一个设置成从机模式

设置成从机的蓝牙通过

AT+NAME? \r\n                 ——查询蓝牙名字（默认以@开头）（这条命令仅从机模式有效）

设置成主机的蓝牙通过

AT+BONDNAME=X\r\n     ——设置绑定从机蓝牙名字（这条命令仅主机模式有效）

注意：这种连接方式可以实现重新上电后自动连接

方法三：绑定MAC地址

AT+ROLEMODE?\r\n     ——查询主从机配置（1：始终是主机模式  2：始终是从机模式）

AT+ROLE=1\r\n                ——设置主机模式

AT+ROLE=2\r\n                ——设置从机模式

将一个蓝牙设置成主机模式，另一个设置成从机模式

设置成从机的蓝牙通过

AT+MAC? \r\n                   ——查询MAC地址（这条命令仅从机模式有效）

设置成主机的蓝牙通过

AT+BONDMAC=X\r\n ——设置绑定从机蓝牙MAC地址（这条命令仅主机模式有效）

注意：这种连接方式可以实现重新上电后自动连接
