SPI时序

简介

SPI ：Serial Peripheral Interface 是一种高速的、全双工、同步通信总线。
应用：单片机和EEPROM、实时时钟、数字信号处理器

组成

标准的SPI由四根线组成
SSEL：片选，也写做SCS，从设备片选使能信号。（需要看设备是高电平还是低电平使能）
SCLK：时钟，也写作SCK，由主机产生，和SCL类似
MOSI：主机输出从机输入，Master Output/Slave Input，主机给从机发送指令或者数据的通道。
MISO：主机输入从机输出，Master Input/Slave Output，主机读取从机的状态或者数据的通道

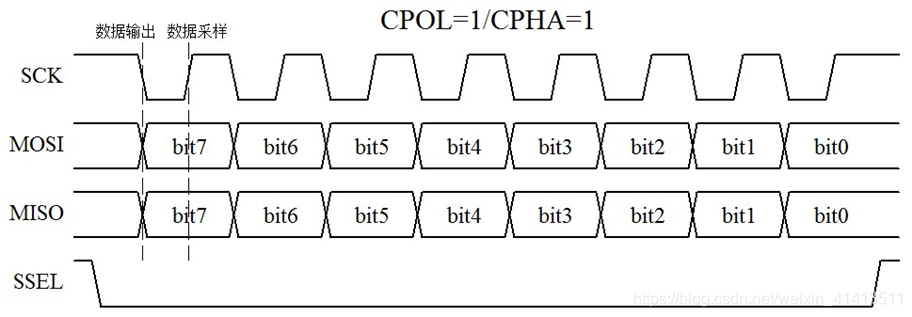

读写数据四种模式

CPOL：Clock Polarity，即时钟极性。空闲状态为高电平，则CPOL=1，空闲状态为低电平，则CPOL=0。
CPHA：Clock Phase，即时钟相位。CPHA=1表示数据的输出是在一个时钟周期的第一个沿。CPHA=0表示数据的采样是在一个时钟周期的第一个沿。

同步通信特点：所有数据的变化和采样都是伴随着时钟沿进行的，即数据总是在时钟边沿附近变化或者取样。
