AD7616单通道SPI模式采集数据

AD7616采集电压电流，采用SPI模式通讯

---

问题描述

AD7616支持并口及SPI串行通讯，使用单片机采用单线SPI读数据时一直无法正确运行。

---

原因分析：

1.排查硬件设计，包括模式选择，复位逻辑等，没有问题。

2.用FPGA与AD7616通讯正常，排除7616自身单线模式无法工作的原因。

3.更换时序逻辑完全一致的其他芯片，如AD8686，一切正常。

---

解决方案：

使用逻辑分析仪抓取MCU与AD7616的通讯时序，最终确定是在SPI读取时候SDO引脚上的数据只能是0x00，其他任何数据都会造成异常，可见是AD7616自身存在的问题。

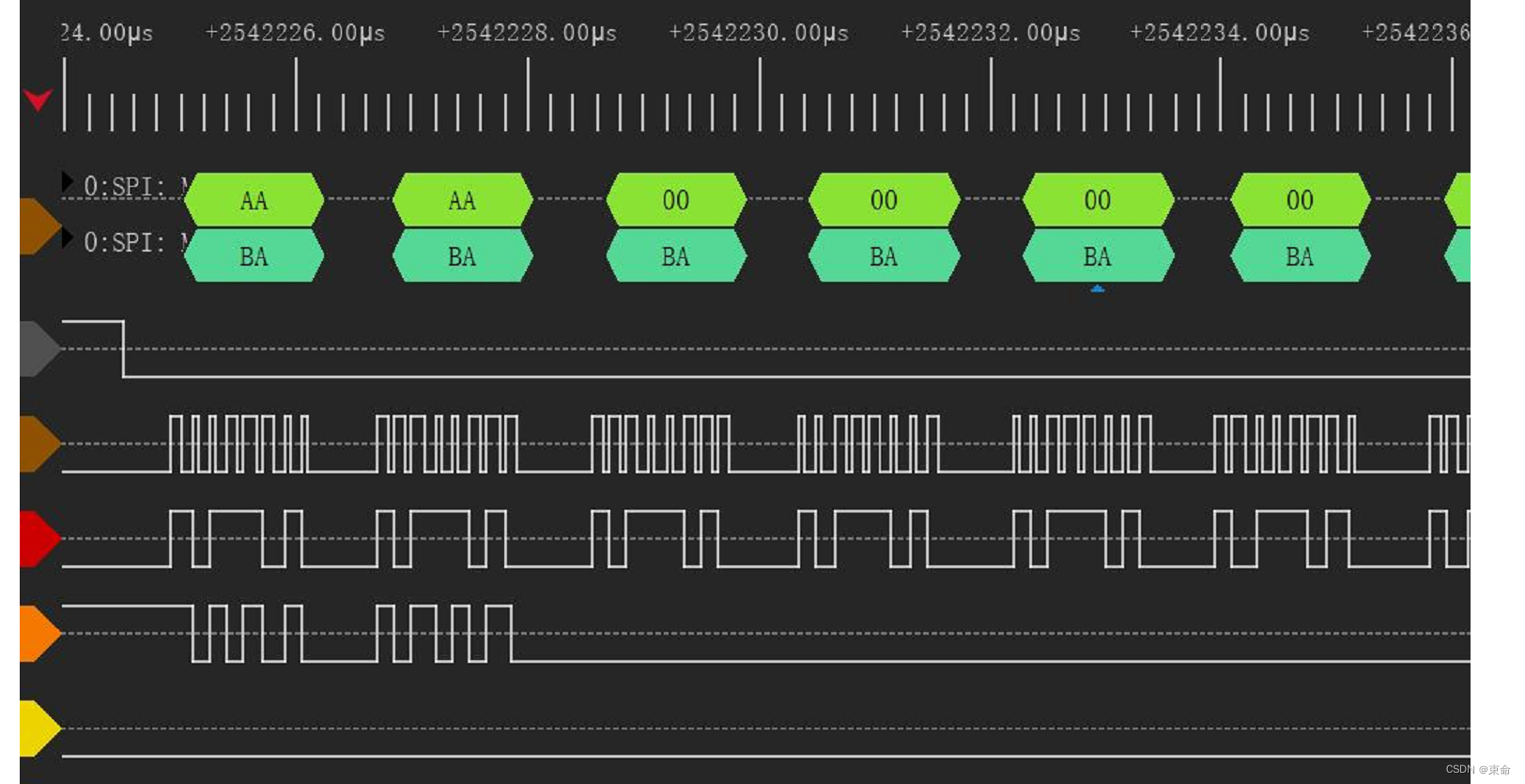

下图是配置测试通道后抓取的正确时序

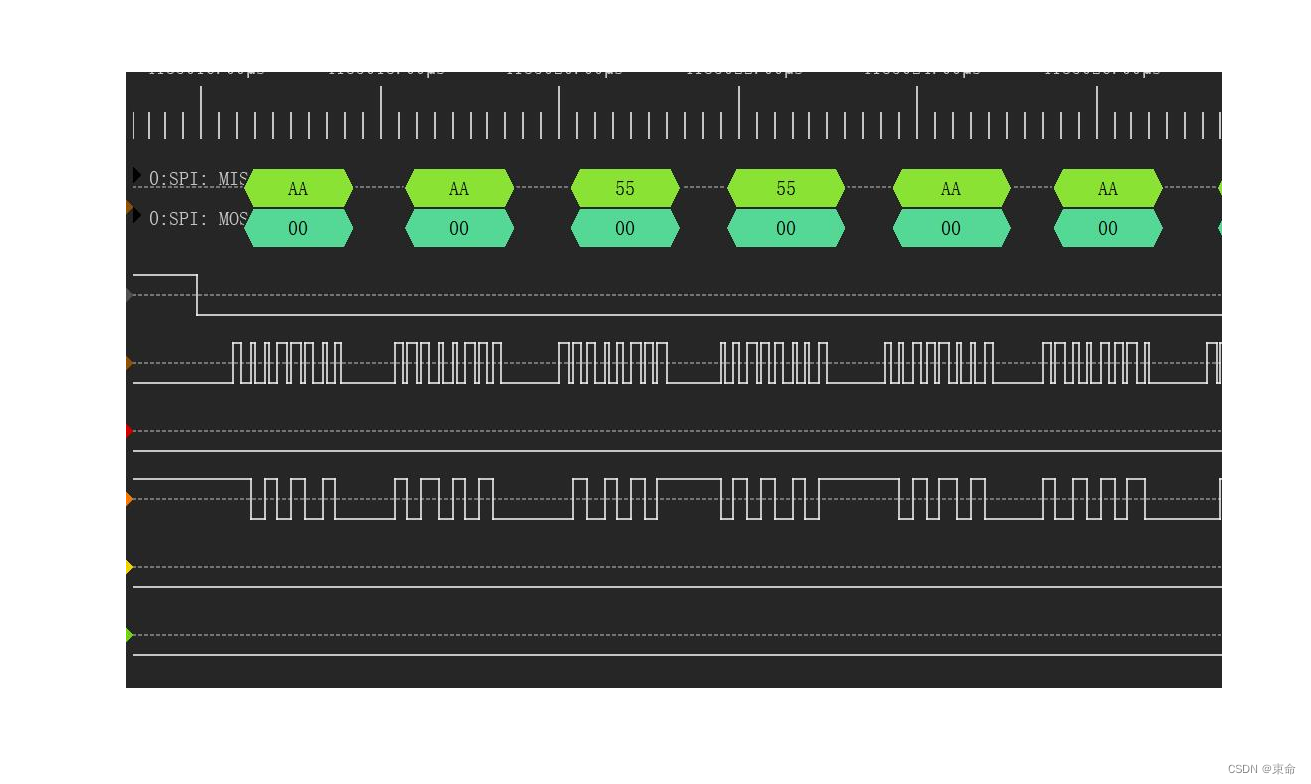

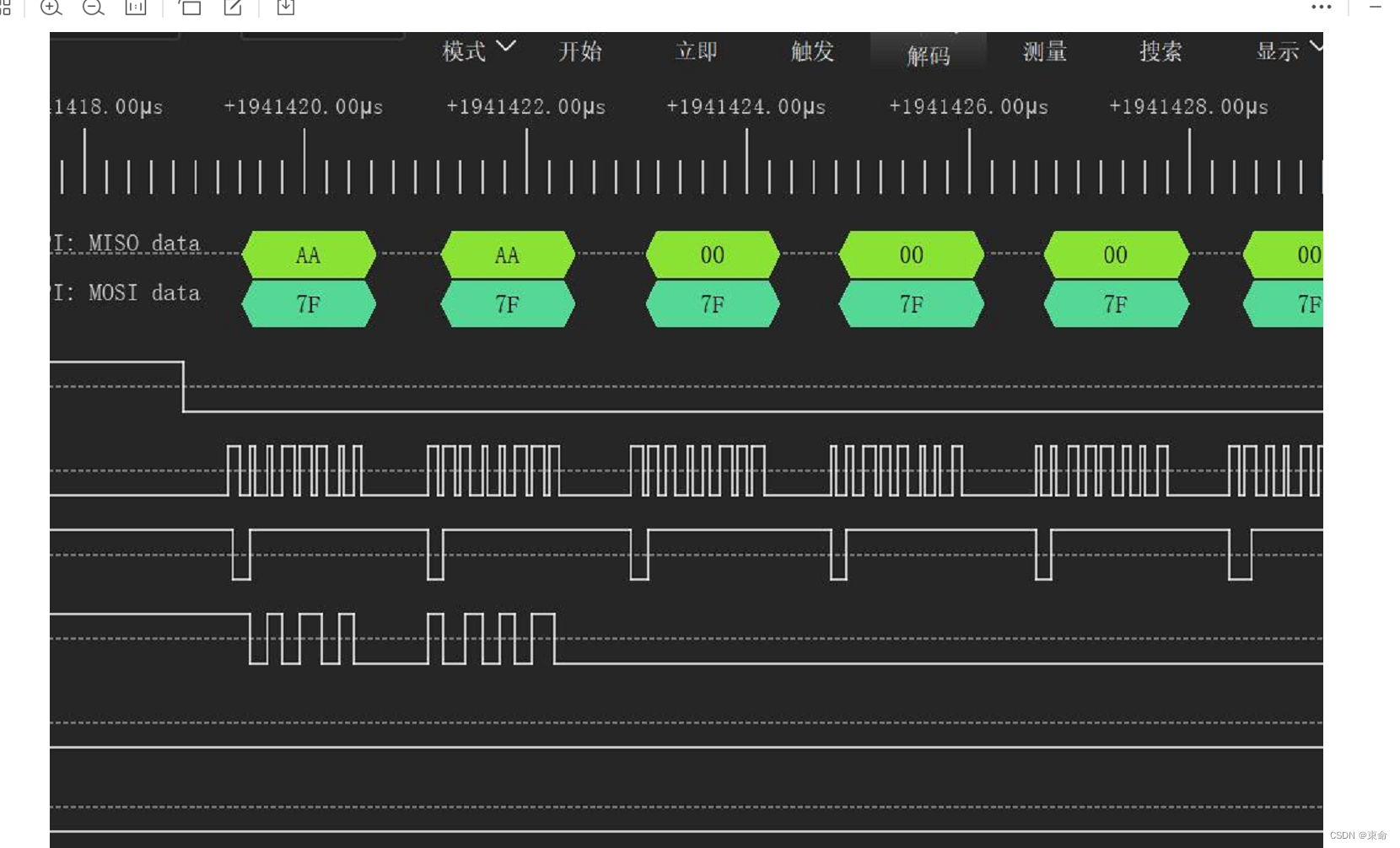

 以下都是错误时序
