如何设计最小系统：参考PIC16F877最小系统

提示：本章简述单片机最小系统的设计方法

---

前言

单片机最小系统就是：电源电路、时钟电路、复位电路。为了方便芯片更新程序，有时候还增加下载电路。
 设计电路一般都从最小系统开始，先使单片机能工作，再扩展外围。
 设计最小系统的方法：（1）参考datasheet上提供的参考电路图；（2）参考成熟设计，成熟设计可以是来源于网络、开发板资料等。
 当熟练了以后，就可以举一反三，来设计最小系统。

---

提示：以下是本篇文章正文内容，下面案例可供参考

一、电源

 PIC16F877工作电压是5V直流电源。一般采用一个稳压芯片给单片机供电，这样不管输入电压VI怎么变化，单片机的供电电压VO始终时5V。（使单片机有一个稳定的供电电压）。例如7805三端稳压芯片，该芯片可将9—15V电压VI转换为5V电压VO。
 但是78xx芯片，需要VI-VO>2V。所以市场上有LDO稳压芯片，即低压差稳压器，这样输入输出压差范围较小。

上述电路中的D1是稳流二极管，防止电源接反时损坏电路

二、时钟电路

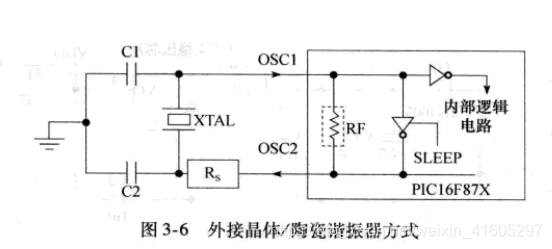

2.1使用外接晶体

晶体=无源晶振/体=谐振器=crystal=简写XTAL。需要借助于时钟电路才能产生振荡信号，自身无法振荡起来，所以“无源晶振”这个说法并不准确，应该叫无源晶体。

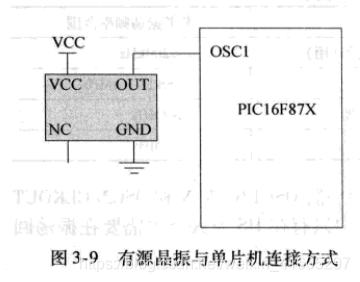

2.2使用外接晶振

有源晶振=振荡器=oscillator=简写是XO。有源晶振不需要单片机内部振荡器

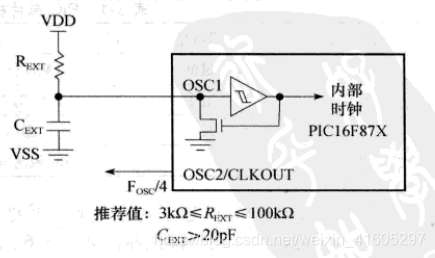

2.3RC振荡器

RC振荡器精度不高，但是单片机从休眠唤醒时，RC可以立即起振使单片机工作。

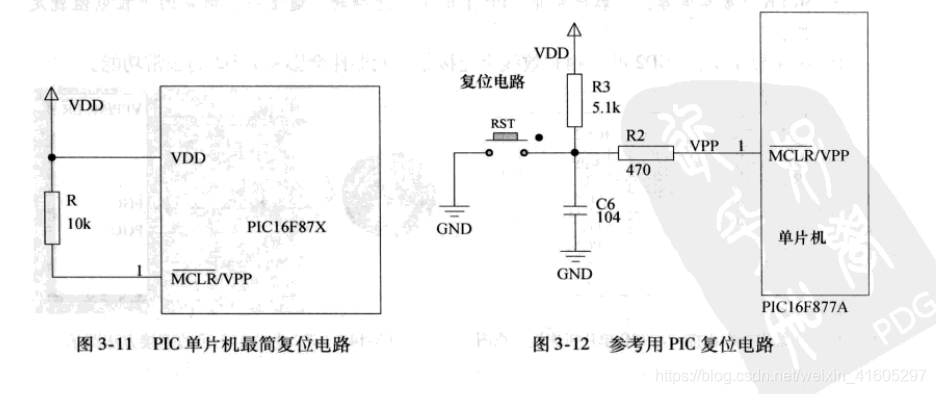

三、复位电路

 复位电路要让单片机处于复位状态。复位状态就是指程序计数器和其他特殊功能寄存器从恢复到特定值。以上电复位为例，上电复位不需要设置，上电复位相关的电路已经集成到了单片机内部。
 上电复位的原理是：VDD检查到上升沿，内部电路复位。所以单片机电源升压不能太慢。复位电路如下：

---

总结

 硬件电路设计的要求：隔离稳压、过滤降噪。
