Homogeneous和Heterogeneous区别

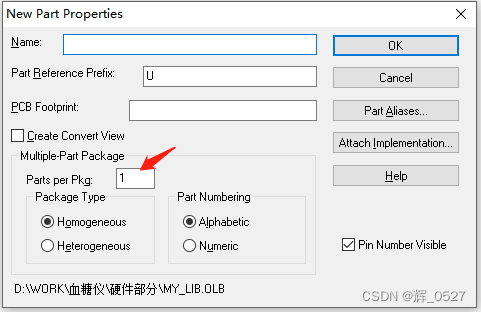

在画原理图新建元器件时会弹出一个对话框，需要我们勾选：
Homogeneous、Heterogeneous其中一个，如下图：

那么这两个选项有什么区别呢？

**1、Homogeneous:表示各个部分的元器件相同，只需要画出其中一个part，其他part自动生成，说白了其他部分和第一部分形状一模一样，包括管教数量。
2、Heterogeneous:表示各个部分的元器件不同，每一个PART都需要自己画出来。
3、你需要将元件分成几部分你就将箭头指向的数字改成几就行
**
（按Ctr+N切换到下一部分）

例如：
1、当我们画复杂的MCU时，可以肯定选的时Heterogeneous，需要分开画的基本部分都是不同的。
2、通常画对称式运放的时候，可以选择Homogeneous，这时各部分会有公用的电源引脚；
也可以选择Heterogeneous，这时候就没有公用引脚，只不过需要你重新画边框、重新添加引脚
