先总结：

浪涌电压：5个等级，最后一个图是教你怎么布置测试仪器的。

然后怎么打：1.2/50us开路电压波形 8/20us还是10/700us 看具体设备的要求

然后仪器已经有这些波形了，选择就可以了。

浪涌电压

1.2/50us开路电压波形

8/20us

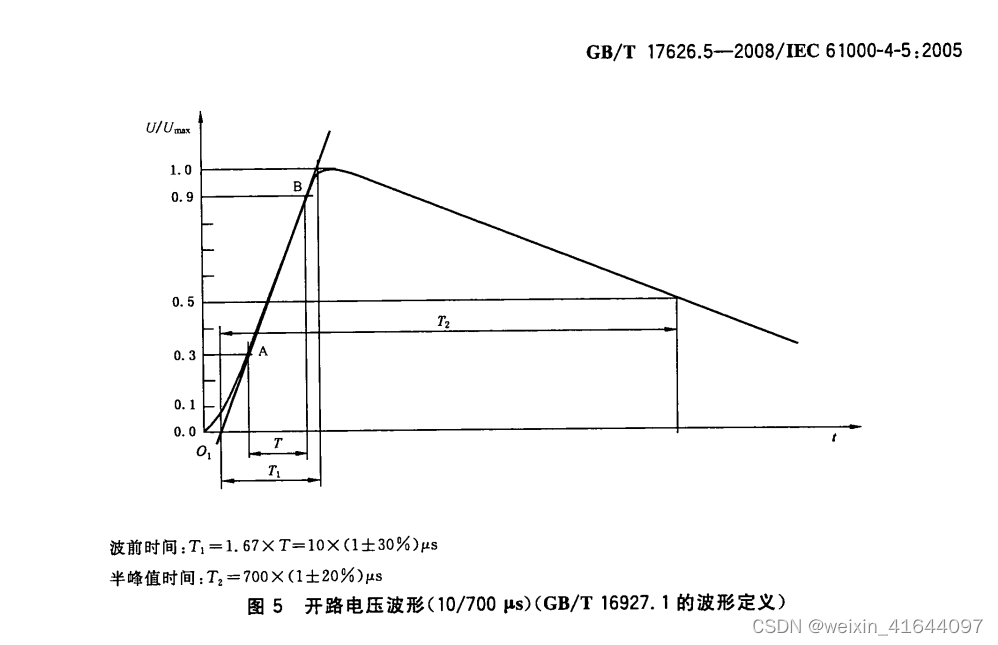

10/700us

冲击电流5/300us
