Arduino是一个开放源码的电子原型平台，它可以让你用简单的硬件和软件来创建各种互动的项目。Arduino的核心是一个微控制器板，它可以通过一系列的引脚来连接各种传感器、执行器、显示器等外部设备。Arduino的编程是基于C/C++语言的，你可以使用Arduino IDE（集成开发环境）来编写、编译和上传代码到Arduino板上。Arduino还有一个丰富的库和社区，你可以利用它们来扩展Arduino的功能和学习Arduino的知识。
Arduino的特点是：
1、开放源码：Arduino的硬件和软件都是开放源码的，你可以自由地修改、复制和分享它们。
2、易用：Arduino的硬件和软件都是为初学者和非专业人士设计的，你可以轻松地上手和使用它们。
3、便宜：Arduino的硬件和软件都是非常经济的，你可以用很低的成本来实现你的想法。
4、多样：Arduino有多种型号和版本，你可以根据你的需要和喜好来选择合适的Arduino板。
5、创新：Arduino可以让你用电子的方式来表达你的创意和想象，你可以用Arduino来制作各种有趣和有用的项目，如机器人、智能家居、艺术装置等。

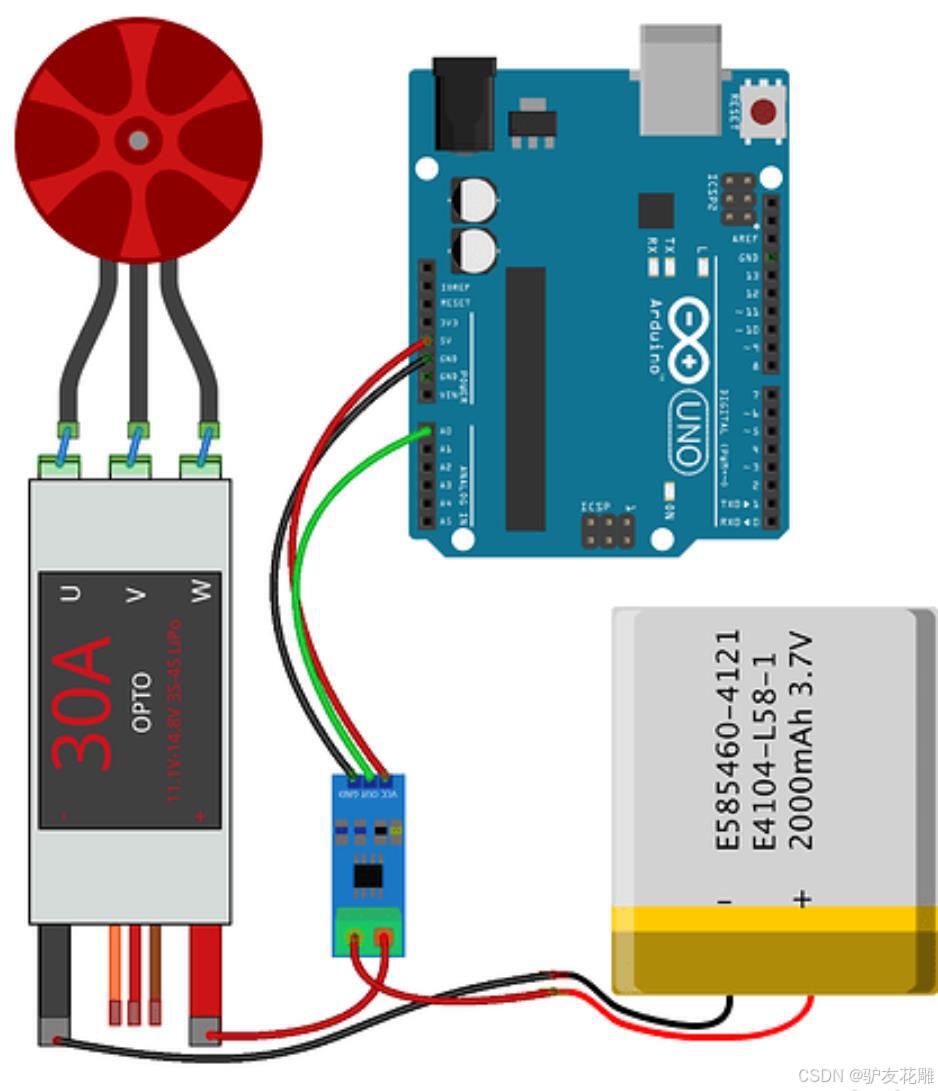

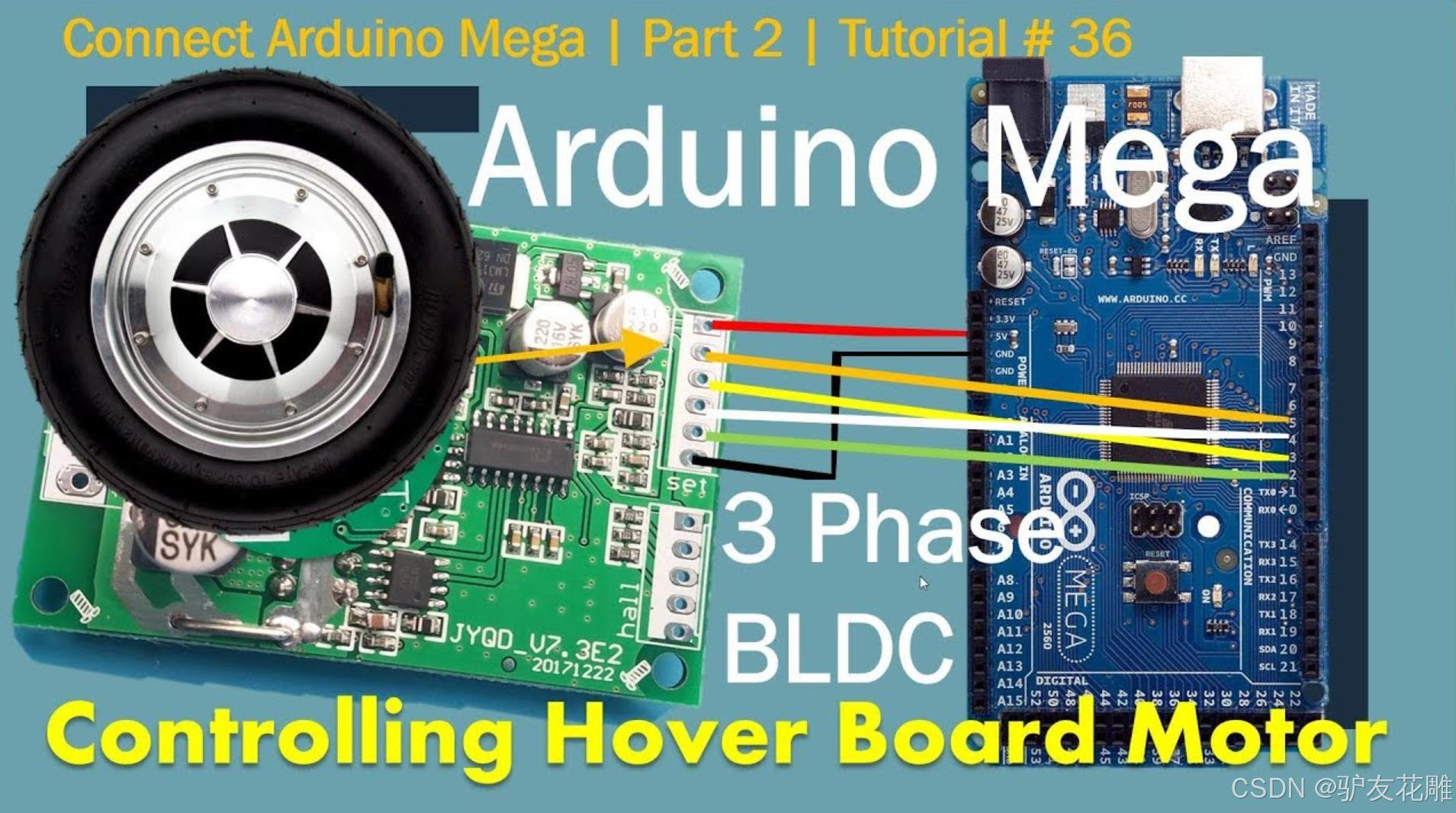

Arduino BLDC（无刷直流电机）是指使用Arduino平台来控制无刷直流电机（Brushless DC Motor）的一系列技术和应用。无刷直流电机是一种先进的电机技术，它利用电子换向来替代传统的碳刷和换向器，从而提供更高效、更可靠和更低维护成本的电机驱动解决方案。以下是对Arduino BLDC的全面详细科学解释：
1、主要特点：
无刷设计：BLDC电机没有碳刷和换向器，消除了电刷磨损和电磁干扰，提高了电机的寿命和效率。
电子换向：通过电子控制器实现换向，响应速度快，控制精度高。
高效率和高扭矩：BLDC电机具有高效率和高扭矩密度，适合需要快速响应和大扭矩的应用。
低维护：由于没有物理接触的电刷和换向器，维护需求低。
良好的控制性能：BLDC电机可以精确控制速度和位置，适合闭环控制系统。
Arduino平台兼容性：利用Arduino的灵活性和丰富的库支持，可以方便地实现对BLDC电机的控制。
2、应用场景：
机器人：在机器人技术中，BLDC电机用于精确控制机器人的关节和运动。
无人机：无人机（UAV）使用BLDC电机来实现稳定和高效的飞行。
电动车辆：电动汽车和电动自行车利用BLDC电机提供动力和扭矩。
工业自动化：在自动化设备中，BLDC电机用于精确控制机械臂和传送带。
家用电器：一些高性能家电，如洗衣机和空调，使用BLDC电机来提高能效和性能。
医疗设备：医疗设备中的电机驱动，如手术工具和诊断设备，也采用BLDC电机。
3、需要注意的事项：
控制算法：需要合适的控制算法，如FOC（Field Oriented Control），来实现BLDC电机的最佳性能。
驱动器选择：根据电机的电压和电流规格选择合适的驱动器。
编码器集成：为了实现精确的速度和位置控制，可能需要集成编码器。
软件工具：使用Arduino IDE或其他软件工具来编写和上传控制代码。
电源管理：确保电源供应稳定且符合电机的工作要求。
热管理：设计合适的散热方案，以防止电机和驱动器过热。
电磁兼容性：注意电磁兼容性设计，减少对其他设备的干扰。
安全考虑：设计时要考虑人员安全和设备安全的保护措施。
通过上述详细解释，我们可以看到Arduino BLDC电机控制系统是一种高效、灵活且应用广泛的技术解决方案。在设计和实施过程中，需要注意选择合适的控制算法、驱动器、编码器以及考虑电源管理、热管理和电磁兼容性等关键因素。

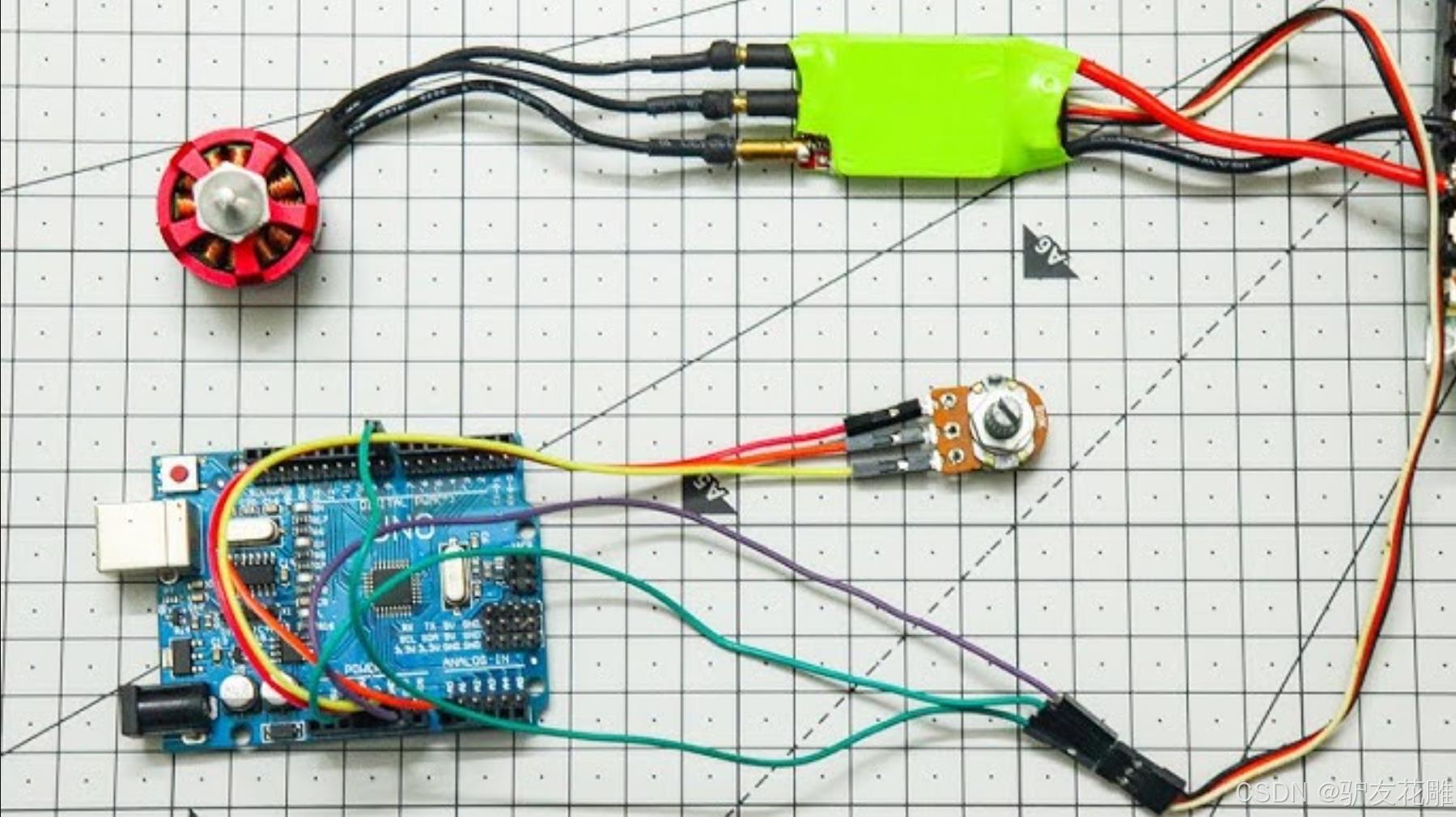

Arduino BLDC之使用旋钮电位器控制机械臂的角度
一、主要特点
直观控制：
旋钮电位器提供了一种简单直观的方式来控制机械臂的角度，用户可以通过旋转旋钮来实时调整机械臂的位置。
高精度调节：
旋钮电位器的设计允许用户进行细致的角度调节，适合需要高精度定位的应用场景。
实时反馈：
通过Arduino，系统可以实时读取电位器的值，从而快速调整机械臂的角度，确保操作的流畅性和准确性。
易于实现：
使用Arduino平台结合旋钮电位器进行机械臂控制，相对容易实现。Arduino的开源环境和众多库支持，使得开发过程更加简便。
可扩展性：
该系统可以方便地扩展功能，比如增加多个电位器、集成传感器等，以实现更复杂的控制需求。
二、应用场景
教育与培训：
在教育环境中，使用旋钮电位器控制机械臂可以帮助学生理解控制系统的基本原理，适合于机器人课程和实验。
实验室自动化：
在科学实验中，机械臂可以用于样品处理或仪器操作，通过旋钮电位器进行精确控制，提高实验的效率和准确性。
艺术与创作：
在艺术装置或创作中，可以利用机械臂进行雕刻、绘画等，通过旋钮电位器进行实时角度调整，增加互动性。
轻工业生产：
在轻工业中，机械臂可以用于简单的组装或搬运任务，旋钮电位器可以快速调节机械臂的位置，提高工作灵活性。
家庭自动化：
在家庭环境中，机械臂可以用于智能家居系统，旋钮电位器可以控制机械臂完成一些简单的任务，如打开窗帘、调整灯光等。
三、需要注意的事项
电位器选择：
选择合适阻值的旋钮电位器，以确保其输出信号能够有效地与Arduino进行接口，避免信号噪声和失真。
电源管理：
确保电源能够支持机械臂及其驱动电机的功率需求，避免因电源不足导致的机械臂无法正常工作。
机械结构设计：
设计机械臂时，需考虑关节的灵活性和负载能力，确保机械臂在任何角度下均能稳定运行，避免因超负荷操作导致的损坏。
编码器反馈：
如果需要更高的定位精度，可以考虑在机械臂上安装编码器，实时反馈机械臂的实际角度，以便与电位器的输入值进行比较和调整。
系统调试：
在系统搭建完成后，需进行充分的调试，以确保旋钮电位器和机械臂的配合良好，避免因控制不当导致的误操作或机械故障。
结论
Arduino BLDC结合旋钮电位器控制机械臂的角度提供了一种直观、高效的控制方案，广泛应用于教育培训、实验室自动化、艺术创作、轻工业生产及家庭自动化等领域。通过旋钮电位器的实时调节和Arduino的灵活控制，系统能够显著提升机械臂的操作精度和用户体验。在实施过程中，需特别关注电位器选择、电源管理、机械结构设计、编码器反馈和系统调试等因素，以确保系统的高效性和可靠性。
1、单关节机械臂控制
#include <Servo.h>
Servo servo1; // 定义第一个舵机
const int potPin = A0; // 电位器连接到模拟引脚A0
void setup() {
servo1.attach(9); // 将舵机连接到数字引脚9
Serial.begin(115200);
}
void loop() {
int potValue = analogRead(potPin); // 读取电位器值
int angle = map(potValue, 0, 1023, 0, 180); // 将值映射到角度0-180
servo1.write(angle); // 设置舵机角度
// 输出调试信息
Serial.print("Potentiometer Value: "); Serial.print(potValue);
Serial.print(", Servo Angle: "); Serial.println(angle);
delay(15); // 等待舵机移动
}
2、双关节机械臂控制
#include <Servo.h>
Servo servo1; // 第一个舵机
Servo servo2; // 第二个舵机
const int potPin1 = A0; // 第一个电位器连接到A0
const int potPin2 = A1; // 第二个电位器连接到A1
void setup() {
servo1.attach(9); // 第一个舵机连接到数字引脚9
servo2.attach(10); // 第二个舵机连接到数字引脚10
Serial.begin(115200);
}
void loop() {
int potValue1 = analogRead(potPin1); // 读取第一个电位器值
int angle1 = map(potValue1, 0, 1023, 0, 180); // 映射到角度
servo1.write(angle1); // 设置第一个舵机角度
int potValue2 = analogRead(potPin2); // 读取第二个电位器值
int angle2 = map(potValue2, 0, 1023, 0, 180); // 映射到角度
servo2.write(angle2); // 设置第二个舵机角度
// 输出调试信息
Serial.print("Pot1 Value: "); Serial.print(potValue1);
Serial.print(", Servo1 Angle: "); Serial.println(angle1);
Serial.print("Pot2 Value: "); Serial.print(potValue2);
Serial.print(", Servo2 Angle: "); Serial.println(angle2);
delay(15); // 等待舵机移动
}
3、带有限制的机械臂控制
#include <Servo.h>
Servo servo1; // 第一个舵机
Servo servo2; // 第二个舵机
const int potPin1 = A0; // 第一个电位器连接到A0
const int potPin2 = A1; // 第二个电位器连接到A1
void setup() {
servo1.attach(9);
servo2.attach(10);
Serial.begin(115200);
}
void loop() {
int potValue1 = analogRead(potPin1);
int angle1 = map(potValue1, 0, 1023, 0, 90); // 限制到0-90度
servo1.write(angle1);
int potValue2 = analogRead(potPin2);
int angle2 = map(potValue2, 0, 1023, 90, 180); // 限制到90-180度
servo2.write(angle2);
// 输出调试信息
Serial.print("Pot1 Value: "); Serial.print(potValue1);
Serial.print(", Servo1 Angle: "); Serial.println(angle1);
Serial.print("Pot2 Value: "); Serial.print(potValue2);
Serial.print(", Servo2 Angle: "); Serial.println(angle2);
delay(15);
}
要点解读
舵机控制：
所有示例中使用 Servo 库来控制舵机，利用 attach() 函数将舵机连接到指定的数字引脚。舵机的角度通过 write() 方法设置，方便直接控制。
电位器的读取：
使用 analogRead() 从电位器获取模拟值。电位器的输出是一个0到1023的值，表示其当前位置。这个值被映射到舵机的控制范围（通常是0到180度）。
多关节控制：
第二个示例展示了如何同时控制两个舵机，使其形成一个双关节机械臂。每个舵机的角度由各自的电位器控制，增强了机械臂的灵活性和功能。
角度限制：
第三个示例实现了对舵机角度的限制，使得第一个舵机的角度只能在0到90度之间，而第二个舵机的角度限制在90到180度之间。这种限制有助于保护机械臂不超出其物理范围，避免损坏。
实时监控与调试：
通过串口输出电位器的值和舵机的角度，开发者可以实时监控系统状态。这种调试方法有助于验证系统的工作情况，并进行必要的调整。
4、基本的电位器控制机械臂角度
#include <Servo.h>
const int potPin = A0; // 电位器连接的引脚
const int motorPin = 9; // 舵机连接的引脚
Servo motor;
int potValue = 0;
int angle = 0;
void setup() {
Serial.begin(115200);
motor.attach(motorPin);
}
void loop() {
potValue = analogRead(potPin); // 读取电位器的值
angle = map(potValue, 0, 1023, 0, 180); // 将电位器的值映射到0到180度之间
motor.write(angle); // 设置舵机的角度
Serial.print("Pot Value: ");
Serial.print(potValue);
Serial.print(" => Angle: ");
Serial.println(angle);
delay(15);
}
要点解读：
初始化 Servo 实例 motor 和电位器连接的引脚。
通过 analogRead 读取电位器的值。
使用 map 函数将电位器的值映射到 0 到 180 度之间。
使用 motor.write 设置舵机的角度。
通过 Serial.print 打印当前电位器值和角度。
5、带有速度控制的电位器控制机械臂角度
#include <Servo.h>
const int potPin = A0; // 电位器连接的引脚
const int motorPin = 9; // 舵机连接的引脚
Servo motor;
int potValue = 0;
int angle = 0;
int currentAngle = 90; // 初始化角度为 90 度
void setup() {
Serial.begin(115200);
motor.attach(motorPin);
motor.write(currentAngle); // 初始化舵机位置
}
void loop() {
potValue = analogRead(potPin); // 读取电位器的值
angle = map(potValue, 0, 1023, 0, 180); // 将电位器的值映射到0到180度之间
// 逐步移动到目标角度
if (angle > currentAngle) {
currentAngle++;
} else if (angle < currentAngle) {
currentAngle--;
}
motor.write(currentAngle); // 设置舵机的角度
Serial.print("Pot Value: ");
Serial.print(potValue);
Serial.print(" => Current Angle: ");
Serial.println(currentAngle);
delay(15);
}
要点解读：
初始化 Servo 实例 motor 和电位器连接的引脚。
通过 analogRead 读取电位器的值。
使用 map 函数将电位器的值映射到 0 到 180 度之间。
使用循环和条件语句逐步移动舵机到目标角度，实现平滑的运动。
通过 Serial.print 打印当前电位器值和角度。
6、带有多段速度控制的电位器控制机械臂角度
#include <Servo.h>
const int potPin = A0; // 电位器连接的引脚
const int motorPin = 9; // 舵机连接的引脚
Servo motor;
int potValue = 0;
int angle = 0;
int currentAngle = 90; // 初始化角度为 90 度
void setup() {
Serial.begin(115200);
motor.attach(motorPin);
motor.write(currentAngle); // 初始化舵机位置
}
void loop() {
potValue = analogRead(potPin); // 读取电位器的值
angle = map(potValue, 0, 1023, 0, 180); // 将电位器的值映射到0到180度之间
// 逐步移动到目标角度，并根据距离设置不同的速度
int speed = abs(angle - currentAngle) / 10;
speed = constrain(speed, 1, 10); // 将速度限制在 1 到 10 之间
if (angle > currentAngle) {
currentAngle += speed;
currentAngle = constrain(currentAngle, 0, 180);
} else if (angle < currentAngle) {
currentAngle -= speed;
currentAngle = constrain(currentAngle, 0, 180);
}
motor.write(currentAngle); // 设置舵机的角度
Serial.print("Pot Value: ");
Serial.print(potValue);
Serial.print(" => Current Angle: ");
Serial.println(currentAngle);
delay(15);
}
要点解读：
初始化 Servo 实例 motor 和电位器连接的引脚。
通过 analogRead 读取电位器的值。
使用 map 函数将电位器的值映射到 0 到 180 度之间。
使用多段速度控制，根据舵机当前角度与目标角度的差异动态调整速度，实现更平滑的运动。
通过 Serial.print 打印当前电位器值和角度。
注意，以上案例只是为了拓展思路，仅供参考。它们可能有错误、不适用或者无法编译。您的硬件平台、使用场景和Arduino版本可能影响使用方法的选择。实际编程时，您要根据自己的硬件配置、使用场景和具体需求进行调整，并多次实际测试。您还要正确连接硬件，了解所用传感器和设备的规范和特性。涉及硬件操作的代码，您要在使用前确认引脚和电平等参数的正确性和安全性。
