【花雕学编程】Arduino CNC 之带有自动复位功能的限位开关反馈

于 2024-12-03 20:53:15 发布
阅读量803 收藏 15
点赞数 30
分类专栏： 开源硬件 文章标签： mfc c++ 嵌入式硬件 单片机 带有自动复位功能的限位开关反馈 Arduino CNC
版权声明：本文为博主原创文章，遵循 CC 4.0 BY 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.csdn.net/weixin_41659040/article/details/144223678
版权

在这里插入图片描述

Arduino是一个开放源码的电子原型平台，它可以让你用简单的硬件和软件来创建各种互动的项目。Arduino的核心是一个微控制器板，它可以通过一系列的引脚来连接各种传感器、执行器、显示器等外部设备。Arduino的编程是基于C/C++语言的，你可以使用Arduino IDE（集成开发环境）来编写、编译和上传代码到Arduino板上。Arduino还有一个丰富的库和社区，你可以利用它们来扩展Arduino的功能和学习Arduino的知识。

Arduino的特点是：
1、开放源码：Arduino的硬件和软件都是开放源码的，你可以自由地修改、复制和分享它们。
2、易用：Arduino的硬件和软件都是为初学者和非专业人士设计的，你可以轻松地上手和使用它们。
3、便宜：Arduino的硬件和软件都是非常经济的，你可以用很低的成本来实现你的想法。
4、多样：Arduino有多种型号和版本，你可以根据你的需要和喜好来选择合适的Arduino板。
5、创新：Arduino可以让你用电子的方式来表达你的创意和想象，你可以用Arduino来制作各种有趣和有用的项目，如机器人、智能家居、艺术装置等。

在这里插入图片描述

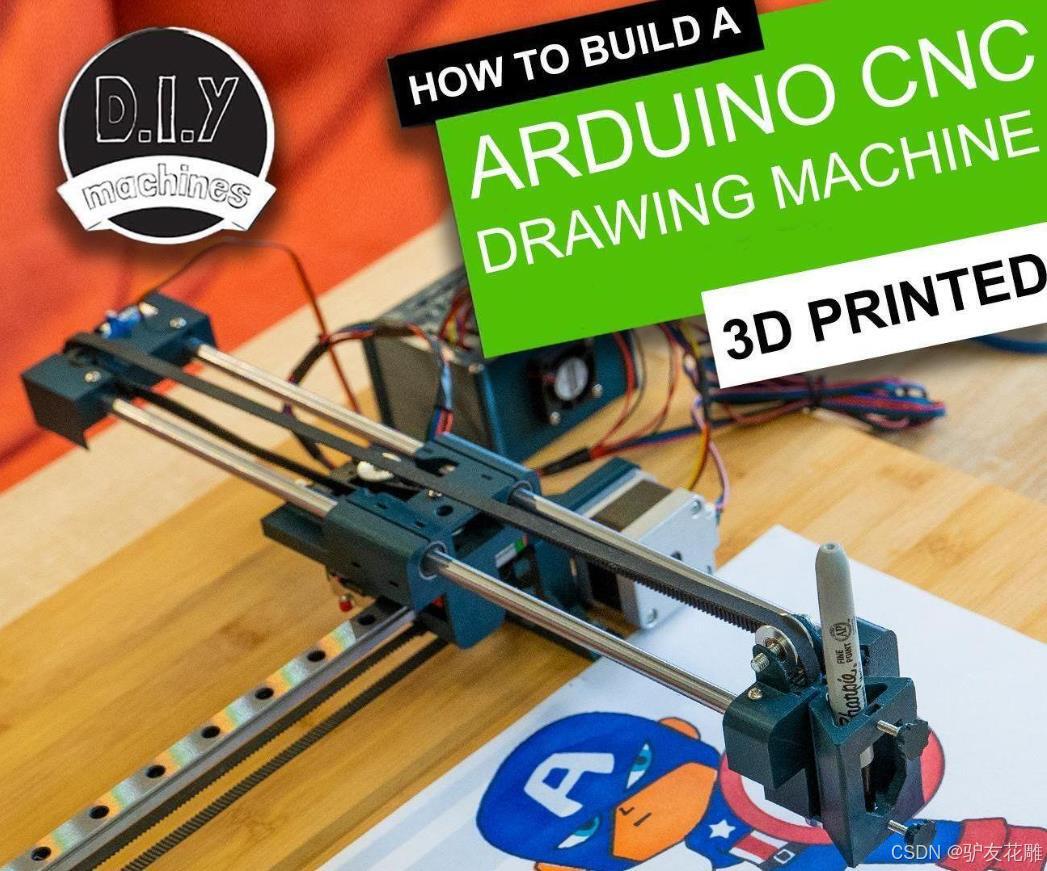

Arduino CNC，全称Arduino Computerized Numerical Control（Arduino计算机数字控制），是结合了Arduino开源微控制器平台与CNC（计算机数字控制）技术的系统。这种系统广泛应用于自动化加工、3D打印、机械臂控制、机器人制作以及CNC雕刻机等领域。下面是对Arduino CNC的全面详细科学解释：

一、Arduino平台概述
1、定义：Arduino是一个开源的硬件和软件平台，它使得电子制作变得简单快捷。Arduino由一个可编程的微控制器（如ATmega328P）和相关电路板（如Arduino Uno）组成，通过简单的编程语言（Arduino IDE）和大量预制的库函数，用户可以轻松实现复杂的电子项目。
2、特点：
开源性：Arduino的硬件设计、软件（IDE）和参考设计都是开源的，允许用户自由修改和分发。
易用性：Arduino IDE基于C/C++语言，但提供了简化的编程接口，降低了学习门槛。
扩展性：通过各种扩展板和传感器，可以轻松扩展Arduino的功能。

二、CNC技术概述
1、定义：CNC（Computerized Numerical Control）即计算机数字控制，是一种通过预先编程的计算机程序来控制机床或其他自动化设备的运动轨迹、速度和加工参数的技术。CNC技术实现了加工过程的自动化和精确化。
2、工作原理：CNC系统通过读取存储在计算机中的程序指令，将其转换成控制机床运动的电信号，从而实现对机床的精确控制。这些程序指令通常包含了对机床各轴（如X、Y、Z轴）的位置、速度、加速度等的精确描述。

三、Arduino CNC系统
1、系统组成：
Arduino开发板：作为系统的主控制器，负责接收和处理CNC程序指令。
CNC扩展板：通常包括步进电机驱动器（如A4988）和相关的接口电路，用于将Arduino发出的控制信号转换为步进电机的驱动信号。
步进电机：作为执行机构，根据CNC程序指令实现精确的位置移动。
CNC软件：用于编写和编辑CNC程序，并将其传输到Arduino开发板中。
2、工作流程：
用户使用CNC软件编写加工程序，并将其保存到计算机中。
将加工程序通过串口或其他方式传输到Arduino开发板中。
Arduino开发板读取程序指令，并通过CNC扩展板将控制信号发送到步进电机驱动器。
步进电机驱动器将控制信号转换为步进电机的驱动电流，驱动步进电机按照程序指令进行精确的位置移动。
3、应用领域：
3D打印：控制3D打印机的打印头和平台运动。
机械臂控制：实现机械臂的精确抓取和移动。
CNC雕刻机：用于木材、塑料、金属等材料的精确雕刻和切割。
机器人制作：作为机器人的控制系统，实现机器人的自主移动和作业。

四、总结
Arduino CNC系统通过结合Arduino开源微控制器平台和CNC计算机数字控制技术，实现了加工过程的自动化和精确化。该系统具有开源性、易用性和扩展性等优点，广泛应用于3D打印、机械臂控制、CNC雕刻机等领域。随着技术的不断发展，Arduino CNC系统将在更多领域发挥重要作用。

在这里插入图片描述
Arduino CNC 之带有自动复位功能的限位开关反馈
在 Arduino CNC 系统中，限位开关是一种常用的安全和控制组件，带有自动复位功能的限位开关反馈能够有效防止机械运动超出预定范围，保护设备和工件。该功能通常用于确保 CNC 机床在工作过程中能够准确定位，并在遇到障碍或达到行程限制时自动停止。以下将从主要特点、应用场景和需要注意的事项三个方面进行详细阐述。

主要特点
安全性：
带有自动复位功能的限位开关能够有效防止机械臂或刀具超出工作范围，避免由于过行程造成的设备损坏或安全事故。
精确定位：
通过限位开关反馈，系统能够实时监测机械的运动状态，实现精确的定位控制，确保加工操作的准确性。
自动复位：
该功能允许设备在触发限位开关后，自动复位至初始位置，简化了操作流程，提高了工作效率。
易于集成：
限位开关与 Arduino 控制系统的集成相对简单，用户可以根据需求轻松连接和配置，适合各种 CNC 设备。
成本效益：
限位开关通常成本较低，且维护简单，使得在 CNC 系统中使用更加经济实惠。

应用场景
数控铣床：
在数控铣床中，限位开关可以用于检测刀具位置，防止刀具超出安全范围，确保加工安全。
激光切割机：
在激光切割应用中，限位开关能够防止激光头过度移动，保护设备和工作区域的安全。
3D 打印机：
在3D 打印机中，限位开关用于检测打印头的运动范围，确保打印过程中的准确性和安全性。
机器人臂：
在机械臂操作中，限位开关能够确保机械臂在预定范围内运动，防止碰撞和损坏。
教育与实验：
在教育和实验领域，限位开关提供了一个安全的实验环境，帮助学生理解运动控制的基本原理。

需要注意的事项
限位开关的选择：
根据具体应用环境选择合适类型的限位开关（如机械开关、光电开关等），确保其能够满足负载和环境要求。
安装位置：
确保限位开关的安装位置合理，能够有效检测到机械的运动范围，并避免因误触发而导致的问题。
电路设计：
在设计电路时，需确保限位开关的连接方式正确，避免短路或信号干扰，确保反馈信号的稳定性。
软件配置：
在控制程序中，需要合理配置限位开关的触发逻辑，确保系统能够在触发后迅速响应，进行相应的安全处理。
定期维护：
定期检查限位开关的工作状态和接线情况，确保其在长期使用中的可靠性和稳定性。

总结
在 Arduino CNC 控制中，带有自动复位功能的限位开关反馈是一种重要的安全和控制措施，具有安全性、精确定位和易于集成等主要特点，广泛应用于数控铣床、激光切割机和机器人臂等领域。然而，在实际实施过程中，开发者需关注限位开关的选择、安装位置和电路设计等问题，以确保系统的性能和可靠性。通过合理的设计与调试，开发者能够充分利用限位开关反馈的优势，提高 CNC 系统的安全性和操作效率。

在这里插入图片描述
1、基本的限位开关反馈控制

#define LIMIT_SWITCH_PIN 2
#define STEP_PIN 3
#define DIR_PIN 4
#define ENABLE_PIN 5

void setup() {
  pinMode(LIMIT_SWITCH_PIN, INPUT_PULLUP);
  pinMode(STEP_PIN, OUTPUT);
  pinMode(DIR_PIN, OUTPUT);
  pinMode(ENABLE_PIN, OUTPUT);
  digitalWrite(ENABLE_PIN, LOW); // 启用驱动器
}

void loop() {
  if (digitalRead(LIMIT_SWITCH_PIN) == LOW) {
    // 复位操作
    digitalWrite(DIR_PIN, HIGH);
    for (int i = 0; i < 1000; i++) {
      digitalWrite(STEP_PIN, HIGH);
      delayMicroseconds(800);
      digitalWrite(STEP_PIN, LOW);
      delayMicroseconds(800);
    }
  }
  // 继续其他操作
}

2、带有LED指示的限位开关反馈控制

#define LIMIT_SWITCH_PIN 2
#define STEP_PIN 3
#define DIR_PIN 4
#define ENABLE_PIN 5
#define LED_PIN 6

void setup() {
  pinMode(LIMIT_SWITCH_PIN, INPUT_PULLUP);
  pinMode(STEP_PIN, OUTPUT);
  pinMode(DIR_PIN, OUTPUT);
  pinMode(ENABLE_PIN, OUTPUT);
  pinMode(LED_PIN, OUTPUT);
  digitalWrite(ENABLE_PIN, LOW); // 启用驱动器
}

void loop() {
  if (digitalRead(LIMIT_SWITCH_PIN) == LOW) {
    digitalWrite(LED_PIN, HIGH); // 打开LED指示
    // 复位操作
    digitalWrite(DIR_PIN, HIGH);
    for (int i = 0; i < 1000; i++) {
      digitalWrite(STEP_PIN, HIGH);
      delayMicroseconds(800);
      digitalWrite(STEP_PIN, LOW);
      delayMicroseconds(800);
    }
    digitalWrite(LED_PIN, LOW); // 关闭LED指示
  }
  // 继续其他操作
}

3、带有蜂鸣器报警的限位开关反馈控制

#define LIMIT_SWITCH_PIN 2
#define STEP_PIN 3
#define DIR_PIN 4
#define ENABLE_PIN 5
#define BUZZER_PIN 7

void setup() {
  pinMode(LIMIT_SWITCH_PIN, INPUT_PULLUP);
  pinMode(STEP_PIN, OUTPUT);
  pinMode(DIR_PIN, OUTPUT);
  pinMode(ENABLE_PIN, OUTPUT);
  pinMode(BUZZER_PIN, OUTPUT);
  digitalWrite(ENABLE_PIN, LOW); // 启用驱动器
}

void loop() {
  if (digitalRead(LIMIT_SWITCH_PIN) == LOW) {
    tone(BUZZER_PIN, 1000); // 打开蜂鸣器
    // 复位操作
    digitalWrite(DIR_PIN, HIGH);
    for (int i = 0; i < 1000; i++) {
      digitalWrite(STEP_PIN, HIGH);
      delayMicroseconds(800);
      digitalWrite(STEP_PIN, LOW);
      delayMicroseconds(800);
    }
    noTone(BUZZER_PIN); // 关闭蜂鸣器
  }
  // 继续其他操作
}

要点解读
基本的限位开关反馈控制：

这个示例展示了如何使用限位开关检测机械臂的当前位置，当限位开关被触发时，执行复位操作。通过设置限位开关引脚为输入模式，并在循环中检测限位开关的状态，当检测到低电平时，执行复位操作。

带有LED指示的限位开关反馈控制：

这个示例在基本限位开关反馈控制的基础上，添加了LED指示功能。当限位开关被触发时，点亮LED指示灯，并在完成复位操作后关闭LED指示灯。通过设置LED引脚为输出模式，并在复位操作的前后控制LED的状态，实现视觉上的反馈。

带有蜂鸣器报警的限位开关反馈控制：

这个示例在基本限位开关反馈控制的基础上，添加了蜂鸣器报警功能。当限位开关被触发时，启动蜂鸣器报警，并在完成复位操作后关闭蜂鸣器报警。通过设置蜂鸣器引脚为输出模式，并在复位操作的前后控制蜂鸣器的状态，实现声音上的反馈。

在这里插入图片描述
4、基础限位开关控制

#include <Arduino.h>

const int limitSwitchPinX = 2; // X轴限位开关引脚
const int limitSwitchPinY = 3; // Y轴限位开关引脚
const int stepPinX = 4; // X轴步进电机步进引脚
const int dirPinX = 5; // X轴步进电机方向引脚
const int stepPinY = 6; // Y轴步进电机步进引脚
const int dirPinY = 7; // Y轴步进电机方向引脚

void setup() {
    pinMode(limitSwitchPinX, INPUT_PULLUP);
    pinMode(limitSwitchPinY, INPUT_PULLUP);
    pinMode(stepPinX, OUTPUT);
    pinMode(dirPinX, OUTPUT);
    pinMode(stepPinY, OUTPUT);
    pinMode(dirPinY, OUTPUT);
    Serial.begin(115200);
}

void loop() {
    // 检查限位开关状态
    if (digitalRead(limitSwitchPinX) == LOW) {
        Serial.println("X轴限位开关触发，停止运动");
        stopMovement();
    }

    if (digitalRead(limitSwitchPinY) == LOW) {
        Serial.println("Y轴限位开关触发，停止运动");
        stopMovement();
    }

    // 模拟运动
    move(1000); // 向前移动1000步
}

void move(int steps) {
    digitalWrite(dirPinX, HIGH); // 设置X轴方向
    for (int i = 0; i < steps; i++) {
        digitalWrite(stepPinX, HIGH);
        delayMicroseconds(1000);
        digitalWrite(stepPinX, LOW);
        delayMicroseconds(1000);
    }
}

void stopMovement() {
    // 停止电机的基本实现
    digitalWrite(stepPinX, LOW);
    digitalWrite(stepPinY, LOW);
}

要点解读
限位开关检测：通过digitalRead()函数检查限位开关状态，确保在触发时停止电机运动。
自动停止功能：当限位开关被触发时，调用stopMovement()函数，确保电机立即停止。
简单运动控制：通过move()函数模拟电机的步进运动，方便扩展为实际的运动控制。
基本功能实现：代码结构简单，适合初学者理解限位开关的基本使用。
扩展性强：可以进一步扩展为更多轴的控制和更复杂的运动逻辑。

5、带有复位功能的限位开关

#include <Arduino.h>

const int limitSwitchPinX = 2;
const int limitSwitchPinY = 3;
const int stepPinX = 4;
const int dirPinX = 5;
const int stepPinY = 6;
const int dirPinY = 7;

void setup() {
    pinMode(limitSwitchPinX, INPUT_PULLUP);
    pinMode(limitSwitchPinY, INPUT_PULLUP);
    pinMode(stepPinX, OUTPUT);
    pinMode(dirPinX, OUTPUT);
    pinMode(stepPinY, OUTPUT);
    pinMode(dirPinY, OUTPUT);
    Serial.begin(115200);
}

void loop() {
    // 检查限位开关状态
    if (digitalRead(limitSwitchPinX) == LOW) {
        Serial.println("X轴限位开关触发，开始复位");
        resetX();
    }

    if (digitalRead(limitSwitchPinY) == LOW) {
        Serial.println("Y轴限位开关触发，开始复位");
        resetY();
    }

    // 模拟运动
    move(1000); // 向前移动1000步
}

void move(int steps) {
    digitalWrite(dirPinX, HIGH); // 设置X轴方向
    for (int i = 0; i < steps; i++) {
        digitalWrite(stepPinX, HIGH);
        delayMicroseconds(1000);
        digitalWrite(stepPinX, LOW);
        delayMicroseconds(1000);
    }
}

void resetX() {
    digitalWrite(dirPinX, LOW); // 设置X轴方向为复位
    while (digitalRead(limitSwitchPinX) == HIGH) { // 直到限位开关被触发
        digitalWrite(stepPinX, HIGH);
        delayMicroseconds(1000);
        digitalWrite(stepPinX, LOW);
        delayMicroseconds(1000);
    }
    Serial.println("X轴复位完成");
}

void resetY() {
    digitalWrite(dirPinY, LOW); // 设置Y轴方向为复位
    while (digitalRead(limitSwitchPinY) == HIGH) { // 直到限位开关被触发
        digitalWrite(stepPinY, HIGH);
        delayMicroseconds(1000);
        digitalWrite(stepPinY, LOW);
        delayMicroseconds(1000);
    }
    Serial.println("Y轴复位完成");
}

要点解读
复位功能：在限位开关触发后，调用resetX()或resetY()函数，使电机移动到复位位置。
状态反馈：通过串口输出复位状态，让用户了解机械臂的状态。
方向控制：在复位过程中，设置电机的方向为相反，以确保能够回到限位开关的位置。
持续检测：使用while循环持续检测限位开关状态，实现持续复位，直到触发开关。
代码结构清晰：逻辑简单，易于理解和扩展，适合不同轴的复位。

6、多轴复位与状态管理

#include <Arduino.h>

const int limitSwitchPinX = 2;
const int limitSwitchPinY = 3;
const int limitSwitchPinZ = 4; // 新增Z轴限位开关
const int stepPinX = 5;
const int dirPinX = 6;
const int stepPinY = 7;
const int dirPinY = 8;
const int stepPinZ = 9; // 新增Z轴步进电机
const int dirPinZ = 10;

void setup() {
    pinMode(limitSwitchPinX, INPUT_PULLUP);
    pinMode(limitSwitchPinY, INPUT_PULLUP);
    pinMode(limitSwitchPinZ, INPUT_PULLUP);
    pinMode(stepPinX, OUTPUT);
    pinMode(dirPinX, OUTPUT);
    pinMode(stepPinY, OUTPUT);
    pinMode(dirPinY, OUTPUT);
    pinMode(stepPinZ, OUTPUT);
    pinMode(dirPinZ, OUTPUT);
    Serial.begin(115200);
}

void loop() {
    // 检查限位开关状态
    if (digitalRead(limitSwitchPinX) == LOW) {
        Serial.println("X轴限位开关触发，开始复位");
        resetX();
    }

    if (digitalRead(limitSwitchPinY) == LOW) {
        Serial.println("Y轴限位开关触发，开始复位");
        resetY();
    }

    if (digitalRead(limitSwitchPinZ) == LOW) {
        Serial.println("Z轴限位开关触发，开始复位");
        resetZ();
    }

    // 模拟运动
    move(1000); // 向前移动1000步
}

void move(int steps) {
    digitalWrite(dirPinX, HIGH); // 设置X轴方向
    for (int i = 0; i < steps; i++) {
        digitalWrite(stepPinX, HIGH);
        delayMicroseconds(1000);
        digitalWrite(stepPinX, LOW);
        delayMicroseconds(1000);
    }
}

void resetX() {
    digitalWrite(dirPinX, LOW);
    while (digitalRead(limitSwitchPinX) == HIGH) {
        digitalWrite(stepPinX, HIGH);
        delayMicroseconds(1000);
        digitalWrite(stepPinX, LOW);
        delayMicroseconds(1000);
    }
    Serial.println("X轴复位完成");
}

void resetY() {
    digitalWrite(dirPinY, LOW);
    while (digitalRead(limitSwitchPinY) == HIGH) {
        digitalWrite(stepPinY, HIGH);
        delayMicroseconds(1000);
        digitalWrite(stepPinY, LOW);
        delayMicroseconds(1000);
    }
    Serial.println("Y轴复位完成");
}

void resetZ() {
    digitalWrite(dirPinZ, LOW);
    while (digitalRead(limitSwitchPinZ) == HIGH) {
        digitalWrite(stepPinZ, HIGH);
        delayMicroseconds(1000);
        digitalWrite(stepPinZ, LOW);
        delayMicroseconds(1000);
    }
    Serial.println("Z轴复位完成");
}

要点解读
多轴控制：扩展了Z轴的控制，适应复杂的CNC系统，支持多个轴的复位。
状态反馈：通过串口输出各个轴的复位状态，帮助用户实时监测系统状态。
独立复位功能：为每个轴的复位提供单独的函数，提升代码的模块化和可维护性。
持续检测：在复位过程中，持续检测限位开关，确保机械臂能准确复位。
扩展性强：可以进一步添加更多轴或功能，适合不同应用场景。

注意，以上案例只是为了拓展思路，仅供参考。它们可能有错误、不适用或者无法编译。您的硬件平台、使用场景和Arduino版本可能影响使用方法的选择。实际编程时，您要根据自己的硬件配置、使用场景和具体需求进行调整，并多次实际测试。您还要正确连接硬件，了解所用传感器和设备的规范和特性。涉及硬件操作的代码，您要在使用前确认引脚和电平等参数的正确性和安全性。
