【花雕学编程】Arduino CNC 之G-code解析与单轴控制

Arduino是一个开放源码的电子原型平台，它可以让你用简单的硬件和软件来创建各种互动的项目。Arduino的核心是一个微控制器板，它可以通过一系列的引脚来连接各种传感器、执行器、显示器等外部设备。Arduino的编程是基于C/C++语言的，你可以使用Arduino IDE（集成开发环境）来编写、编译和上传代码到Arduino板上。Arduino还有一个丰富的库和社区，你可以利用它们来扩展Arduino的功能和学习Arduino的知识。

Arduino的特点是：
1、开放源码：Arduino的硬件和软件都是开放源码的，你可以自由地修改、复制和分享它们。
2、易用：Arduino的硬件和软件都是为初学者和非专业人士设计的，你可以轻松地上手和使用它们。
3、便宜：Arduino的硬件和软件都是非常经济的，你可以用很低的成本来实现你的想法。
4、多样：Arduino有多种型号和版本，你可以根据你的需要和喜好来选择合适的Arduino板。
5、创新：Arduino可以让你用电子的方式来表达你的创意和想象，你可以用Arduino来制作各种有趣和有用的项目，如机器人、智能家居、艺术装置等。

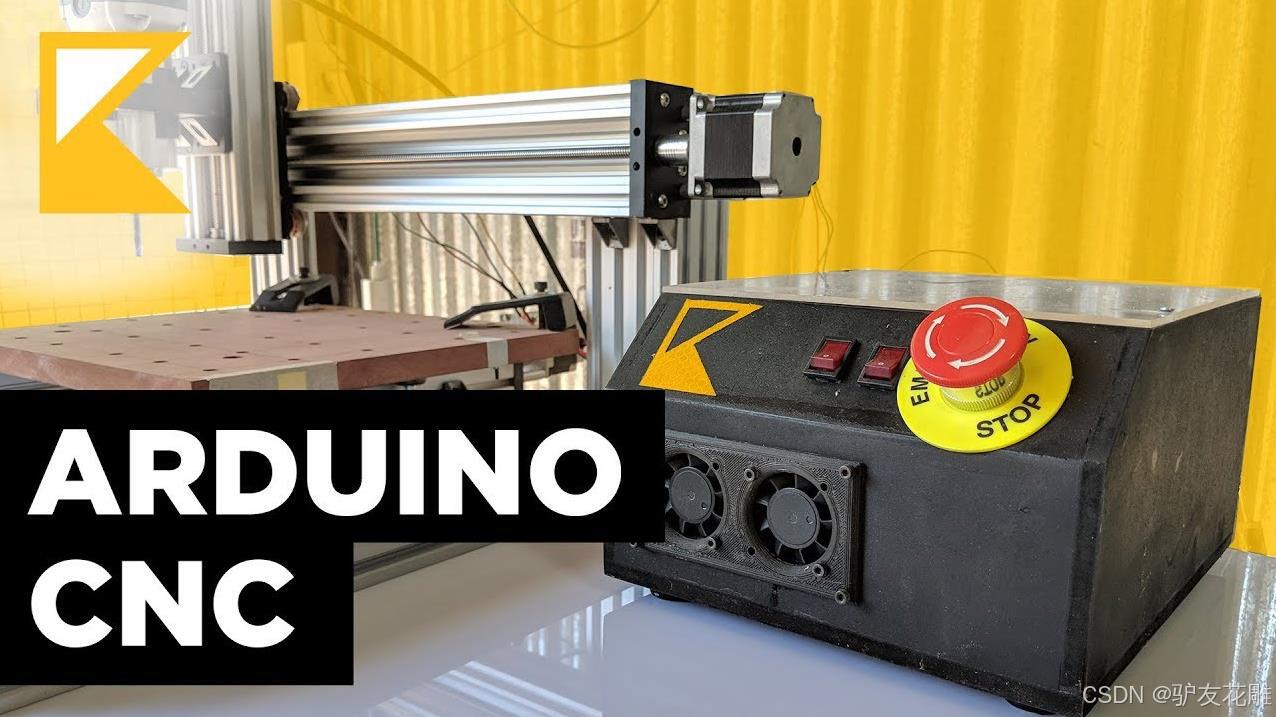

Arduino CNC，全称Arduino Computerized Numerical Control（Arduino计算机数字控制），是结合了Arduino开源微控制器平台与CNC（计算机数字控制）技术的系统。这种系统广泛应用于自动化加工、3D打印、机械臂控制、机器人制作以及CNC雕刻机等领域。下面是对Arduino CNC的全面详细科学解释：

一、Arduino平台概述
1、定义：Arduino是一个开源的硬件和软件平台，它使得电子制作变得简单快捷。Arduino由一个可编程的微控制器（如ATmega328P）和相关电路板（如Arduino Uno）组成，通过简单的编程语言（Arduino IDE）和大量预制的库函数，用户可以轻松实现复杂的电子项目。
2、特点：
开源性：Arduino的硬件设计、软件（IDE）和参考设计都是开源的，允许用户自由修改和分发。
易用性：Arduino IDE基于C/C++语言，但提供了简化的编程接口，降低了学习门槛。
扩展性：通过各种扩展板和传感器，可以轻松扩展Arduino的功能。

二、CNC技术概述
1、定义：CNC（Computerized Numerical Control）即计算机数字控制，是一种通过预先编程的计算机程序来控制机床或其他自动化设备的运动轨迹、速度和加工参数的技术。CNC技术实现了加工过程的自动化和精确化。
2、工作原理：CNC系统通过读取存储在计算机中的程序指令，将其转换成控制机床运动的电信号，从而实现对机床的精确控制。这些程序指令通常包含了对机床各轴（如X、Y、Z轴）的位置、速度、加速度等的精确描述。

三、Arduino CNC系统
1、系统组成：
Arduino开发板：作为系统的主控制器，负责接收和处理CNC程序指令。
CNC扩展板：通常包括步进电机驱动器（如A4988）和相关的接口电路，用于将Arduino发出的控制信号转换为步进电机的驱动信号。
步进电机：作为执行机构，根据CNC程序指令实现精确的位置移动。
CNC软件：用于编写和编辑CNC程序，并将其传输到Arduino开发板中。
2、工作流程：
用户使用CNC软件编写加工程序，并将其保存到计算机中。
将加工程序通过串口或其他方式传输到Arduino开发板中。
Arduino开发板读取程序指令，并通过CNC扩展板将控制信号发送到步进电机驱动器。
步进电机驱动器将控制信号转换为步进电机的驱动电流，驱动步进电机按照程序指令进行精确的位置移动。

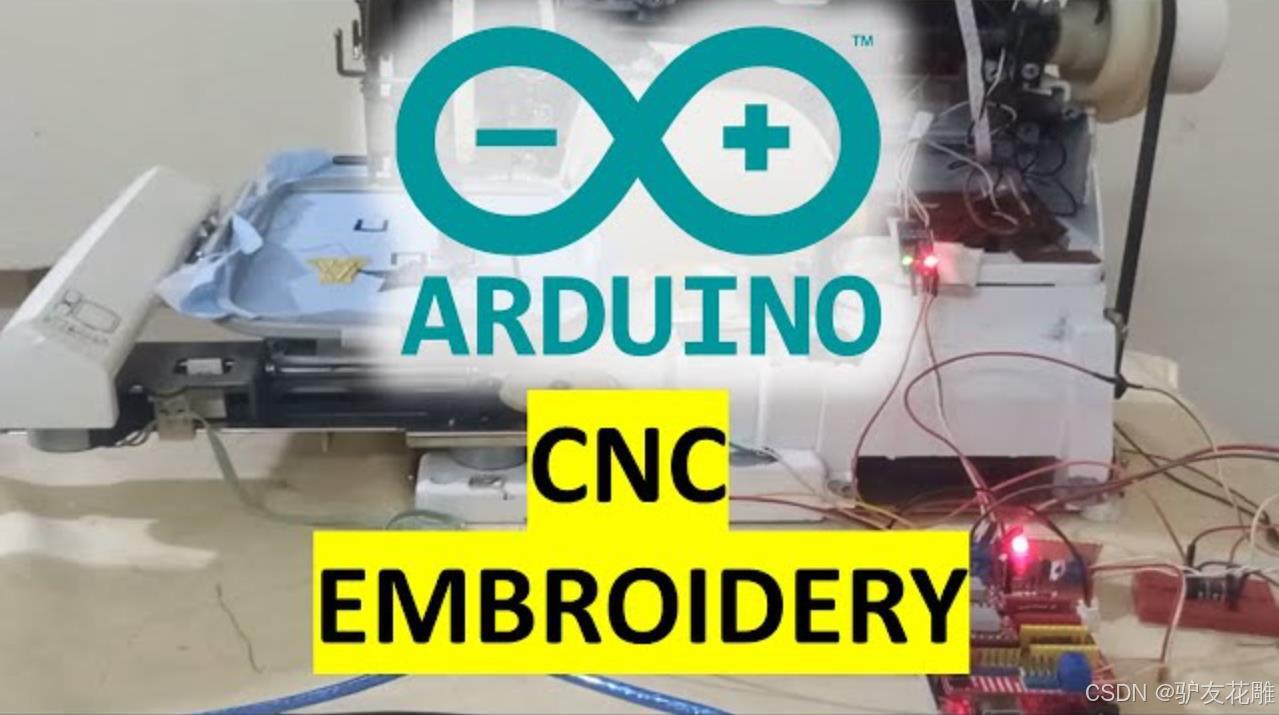

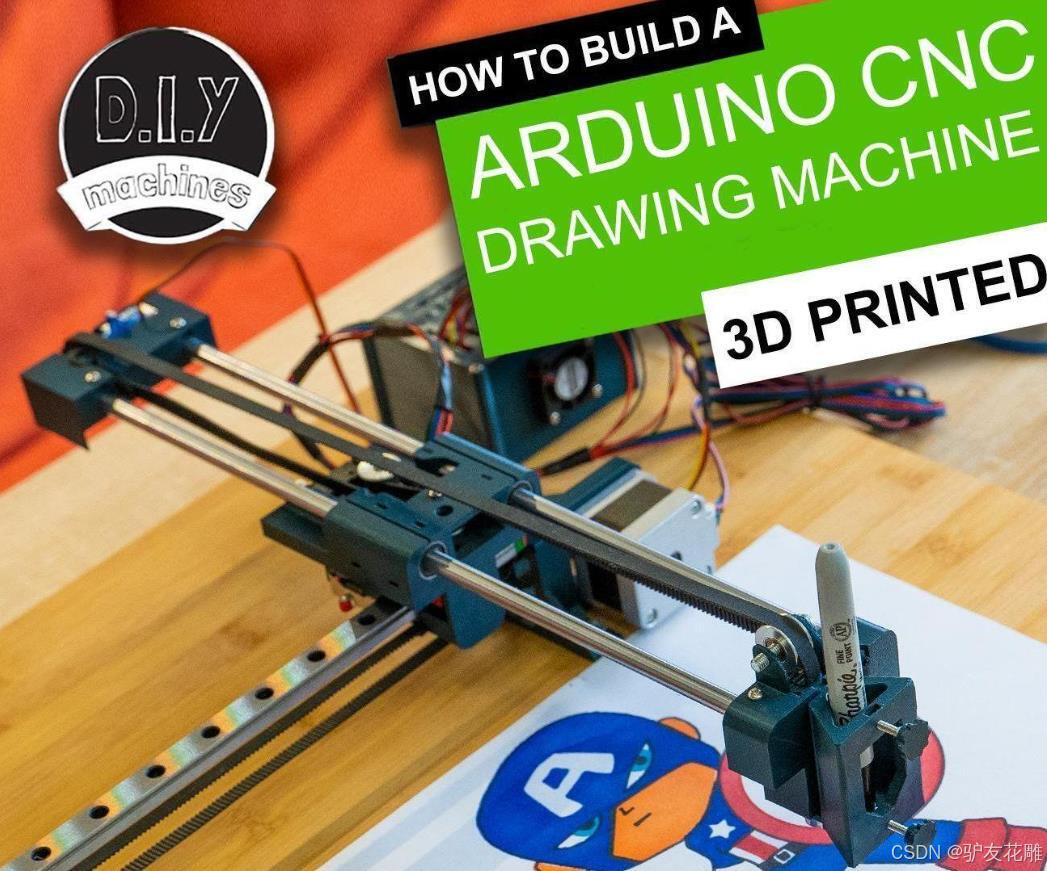

3、应用领域：
3D打印：控制3D打印机的打印头和平台运动。
机械臂控制：实现机械臂的精确抓取和移动。
CNC雕刻机：用于木材、塑料、金属等材料的精确雕刻和切割。
机器人制作：作为机器人的控制系统，实现机器人的自主移动和作业。

四、总结
Arduino CNC系统通过结合Arduino开源微控制器平台和CNC计算机数字控制技术，实现了加工过程的自动化和精确化。该系统具有开源性、易用性和扩展性等优点，广泛应用于3D打印、机械臂控制、CNC雕刻机等领域。随着技术的不断发展，Arduino CNC系统将在更多领域发挥重要作用。

Arduino CNC系统中的G-code解析与单轴控制是实现数控加工的重要环节。以下是对其主要特点、应用场景和注意事项的详细解释。

主要特点
标准化控制：
G-code是一种广泛使用的编程语言，能够标准化数控机床的操作指令。Arduino CNC系统通过解析G-code来执行各种运动指令，确保与其他数控设备的兼容性。
简单易用：
G-code语法相对简单，用户可以通过文本编辑器轻松编写和修改程序，使得控制和调试过程更加直观。
精确的单轴控制：
在单轴控制中，Arduino能够精确调节步进电机或伺服电机的位置和速度，实现对该轴的高精度控制，适合简单的加工任务。
实时反馈机制：
通过编码器或其他传感器，系统能够实时反馈当前轴的位置，确保运动的准确性和可靠性。
灵活的参数设置：
用户可以根据具体需求设置各类参数，如移动速度、加速度等，以适应不同材料和加工工艺。

应用场景
简单加工任务：
单轴控制适合于简单的切割、雕刻和铣削等加工任务，特别是在小型工程或DIY项目中应用广泛。
原型制作：
在产品开发的早期阶段，G-code解析与单轴控制可用于快速制作原型，验证设计概念。
自动化测试设备：
在自动化测试中，单轴控制可以用于精确控制测试设备的位置，确保测试数据的准确性。
教育与培训：
在教育机构中，G-code解析与单轴控制是学习数控技术的基础，帮助学生理解数控加工原理。
小型DIY项目：
对于爱好者和DIY制作者，Arduino CNC系统的G-code解析与单轴控制能够实现多种创意项目，如激光切割、3D打印等。

注意事项
G-code兼容性：
确保使用的G-code命令与Arduino CNC控制器兼容，不同设备可能对同一命令有不同解释。
调试与校准：
在开始加工之前，需要对系统进行充分的调试与校准，以确保轴的移动精度和响应速度符合要求。
安全操作：
操作过程中应注意安全，确保周围环境的干净整洁，防止意外碰撞或损坏设备。
负载考虑：
在使用单轴控制时，需要考虑加工过程中电机的负载情况，避免因负载过大引起的电机失步或损坏。
反馈系统的可靠性：
使用编码器等反馈设备时，确保其安装正确并能够准确反馈位置，以保证控制系统的稳定性。
综上所述，Arduino CNC系统中的G-code解析与单轴控制是实现数控加工的重要基础。通过合理的设计与实施，可以实现高效、精确的加工过程，满足多样化的应用需求。

1、基本的G-code解析与单轴控制

#include <AccelStepper.h>

// 定义步进电机引脚
#define STEP_PIN 3
#define DIR_PIN 4

// 创建步进电机实例
AccelStepper stepper(AccelStepper::DRIVER, STEP_PIN, DIR_PIN);

void setup() {
  Serial.begin(115200);
  stepper.setMaxSpeed(1000);   // 设置最大速度
  stepper.setAcceleration(500);  // 设置加速度
}

void loop() {
  if (Serial.available()) {
    String command = Serial.readStringUntil('\n');
    processGCode(command);
  }
  stepper.run();  // 运行步进电机
}

void processGCode(String command) {
  if (command.startsWith("G1")) { // 解析G1指令
    int target = command.substring(command.indexOf("X") + 1).toInt();
    stepper.moveTo(target);
  }
}

2、带有速度控制的G-code解析与单轴控制

#include <AccelStepper.h>
#include <SoftwareSerial.h>

// 定义步进电机引脚
#define STEP_PIN 3
#define DIR_PIN 4

// 创建步进电机实例
AccelStepper stepper(AccelStepper::DRIVER, STEP_PIN, DIR_PIN);
SoftwareSerial mySerial(10, 11); // RX, TX

void setup() {
  mySerial.begin(115200);
  stepper.setMaxSpeed(1000);   // 设置最大速度
  stepper.setAcceleration(500);  // 设置加速度
}

void loop() {
  if (mySerial.available()) {
    String command = mySerial.readStringUntil('\n');
    processGCode(command);
  }
  stepper.run();  // 运行步进电机
}

void processGCode(String command) {
  if (command.startsWith("G1")) { // 解析G1指令
    int target = command.substring(command.indexOf("X") + 1).toInt();
    int speed = command.substring(command.indexOf("F") + 1).toInt();
    stepper.setMaxSpeed(speed);
    stepper.moveTo(target);
  }
}

3、带有位置和速度显示的G-code解析与单轴控制

#include <AccelStepper.h>
#include <LiquidCrystal_I2C.h>

// 定义步进电机和LCD引脚
#define STEP_PIN 3
#define DIR_PIN 4
#define LCD_ADDRESS 0x27

// 创建步进电机和LCD实例
AccelStepper stepper(AccelStepper::DRIVER, STEP_PIN, DIR_PIN);
LiquidCrystal_I2C lcd(LCD_ADDRESS, 16, 2);

void setup() {
  Serial.begin(115200);
  stepper.setMaxSpeed(1000);   // 设置最大速度
  stepper.setAcceleration(500);  // 设置加速度

  lcd.begin();
  lcd.backlight();
  lcd.setCursor(0, 0);
  lcd.print("Pos: 0");
  lcd.setCursor(0, 1);
  lcd.print("Speed: 1000");
}

void loop() {
  if (Serial.available()) {
    String command = Serial.readStringUntil('\n');
    processGCode(command);
  }
  stepper.run();  // 运行步进电机

  // 更新显示
  lcd.setCursor(0, 0);
  lcd.print("Pos: ");
  lcd.print(stepper.currentPosition());
  lcd.print("   ");
}

void processGCode(String command) {
  if (command.startsWith("G1")) { // 解析G1指令
    int target = command.substring(command.indexOf("X") + 1).toInt();
    int speed = command.substring(command.indexOf("F") + 1).toInt();
    stepper.setMaxSpeed(speed);
    stepper.moveTo(target);
    lcd.setCursor(0, 1);
    lcd.print("Speed: ");
    lcd.print(speed);
    lcd.print("    ");
  }
}

要点解读
基本的G-code解析与单轴控制：

这个示例展示了如何使用AccelStepper库实现步进电机的基本控制。通过读取串口接收到的G-code指令，并解析G1指令中的目标位置，设置步进电机的移动目标，实现步进电机的单轴控制。

带有速度控制的G-code解析与单轴控制：

这个示例在基本G-code解析的基础上，添加了速度控制功能。通过解析G1指令中的速度参数F，动态设置步进电机的最大速度，实现对步进电机速度和位置的灵活控制。

带有位置和速度显示的G-code解析与单轴控制：

这个示例进一步扩展了功能，添加了LCD显示器来实时显示步进电机的当前位置和速度。当接收到G-code指令时，动态调整步进电机的速度和目标位置，并在LCD上更新显示信息，实现对步进电机状态的实时监控。

4、基础G-code解析与单轴控制

#include <Arduino.h>

const int stepPin = 3;  // 步进电机步进引脚
const int dirPin = 4;   // 步进电机方向引脚

void setup() {
    pinMode(stepPin, OUTPUT);
    pinMode(dirPin, OUTPUT);
    Serial.begin(115200);
}

void loop() {
    if (Serial.available()) {
        String command = Serial.readStringUntil('\n');
        executeGCode(command);
    }
}

void executeGCode(String command) {
    if (command.startsWith("G0")) {
        int targetPosition = command.substring(3).toInt(); // 解析目标位置
        moveTo(targetPosition); // 移动到目标位置
    }
}

void moveTo(int position) {
    digitalWrite(dirPin, position > 0 ? HIGH : LOW); // 设置方向
    int steps = abs(position); // 计算步数

    for (int i = 0; i < steps; i++) {
        digitalWrite(stepPin, HIGH);
        delayMicroseconds(1000);
        digitalWrite(stepPin, LOW);
        delayMicroseconds(1000);
    }
}

要点解读
G-code解析：程序通过串口接收G-code指令（如G0 100），并解析出目标位置。
方向控制：使用digitalWrite()设置电机的旋转方向，确保电机朝正确方向移动。
简单运动控制：通过moveTo()函数控制电机运动，步数计算使用绝对值。
延时控制：使用delayMicroseconds()控制电机的步进频率，确保平稳运动。
易于扩展：可以轻松添加更多G-code指令的支持，如G1等，实现更复杂的控制。

5、支持多种G-code指令

#include <Arduino.h>

const int stepPin = 3;  // 单轴步进电机步进引脚
const int dirPin = 4;   // 单轴步进电机方向引脚

void setup() {
    pinMode(stepPin, OUTPUT);
    pinMode(dirPin, OUTPUT);
    Serial.begin(115200);
}

void loop() {
    if (Serial.available()) {
        String command = Serial.readStringUntil('\n');
        executeGCode(command);
    }
}

void executeGCode(String command) {
    if (command.startsWith("G0")) {
        int targetPosition = command.substring(3).toInt();
        moveTo(targetPosition);
    } else if (command.startsWith("G1")) {
        int targetPosition = command.substring(3).toInt();
        moveTo(targetPosition, 2000); // G1指令为加速移动
    }
}

void moveTo(int position, int speed = 1000) {
    digitalWrite(dirPin, position > 0 ? HIGH : LOW);
    int steps = abs(position);

    for (int i = 0; i < steps; i++) {
        digitalWrite(stepPin, HIGH);
        delayMicroseconds(speed);
        digitalWrite(stepPin, LOW);
        delayMicroseconds(speed);
    }
}

要点解读
多种G-code支持：本案例支持G0（快速移动）和G1（加速移动）指令，便于在不同场景下使用。
参数化运动控制：moveTo()函数接受速度参数，允许灵活调整步进电机的运动速度。
简单明了：代码结构清晰，易于理解，适合初学者学习G-code解析与控制。
延时可调：通过delayMicroseconds(speed)控制电机运动速度，增强了控制的灵活性。
扩展性：可以继续添加更多G-code指令，比如G2、G3等，支持圆弧运动等复杂路径。

6、带有返回到原点功能

#include <Arduino.h>

const int stepPin = 3;  // 步进电机步进引脚
const int dirPin = 4;   // 步进电机方向引脚
const int homeSwitchPin = 5; // 原点开关引脚

void setup() {
    pinMode(stepPin, OUTPUT);
    pinMode(dirPin, OUTPUT);
    pinMode(homeSwitchPin, INPUT_PULLUP); // 设置原点开关为输入（上拉）
    Serial.begin(115200);
}

void loop() {
    if (Serial.available()) {
        String command = Serial.readStringUntil('\n');
        executeGCode(command);
    }
}

void executeGCode(String command) {
    if (command.startsWith("G0")) {
        int targetPosition = command.substring(3).toInt();
        moveTo(targetPosition);
    } else if (command.equals("HOMING")) {
        home(); // 返回原点
    }
}

void moveTo(int position) {
    digitalWrite(dirPin, position > 0 ? HIGH : LOW);
    int steps = abs(position);

    for (int i = 0; i < steps; i++) {
        digitalWrite(stepPin, HIGH);
        delayMicroseconds(1000);
        digitalWrite(stepPin, LOW);
        delayMicroseconds(1000);
    }
}

void home() {
    while (digitalRead(homeSwitchPin) == HIGH) { // 检测原点开关
        digitalWrite(dirPin, LOW); // 向原点方向移动
        digitalWrite(stepPin, HIGH);
        delayMicroseconds(1000);
        digitalWrite(stepPin, LOW);
        delayMicroseconds(1000);
    }
    // 在到达原点后，停下并进行其他处理
    Serial.println("Reached home position.");
}

要点解读
原点返回功能：通过HOMING指令实现电机返回原点的功能，便于进行重复加工。
开关检测：使用原点开关进行检测，确保电机在到达原点时能自动停止。
指令扩展：在executeGCode()中加入对HOMING指令的支持，增强了程序的功能。
结构清晰：代码逻辑简单，易于维护和扩展，适合于初学者和开发者使用。
实际应用：适用于需要返回原点的CNC设备，确保设备在加工前处于已知位置。

注意，以上案例只是为了拓展思路，仅供参考。它们可能有错误、不适用或者无法编译。您的硬件平台、使用场景和Arduino版本可能影响使用方法的选择。实际编程时，您要根据自己的硬件配置、使用场景和具体需求进行调整，并多次实际测试。您还要正确连接硬件，了解所用传感器和设备的规范和特性。涉及硬件操作的代码，您要在使用前确认引脚和电平等参数的正确性和安全性。
