Arduino是一个开放源码的电子原型平台，它可以让你用简单的硬件和软件来创建各种互动的项目。Arduino的核心是一个微控制器板，它可以通过一系列的引脚来连接各种传感器、执行器、显示器等外部设备。Arduino的编程是基于C/C++语言的，你可以使用Arduino IDE（集成开发环境）来编写、编译和上传代码到Arduino板上。Arduino还有一个丰富的库和社区，你可以利用它们来扩展Arduino的功能和学习Arduino的知识。

Arduino的特点是：
1、开放源码：Arduino的硬件和软件都是开放源码的，你可以自由地修改、复制和分享它们。
2、易用：Arduino的硬件和软件都是为初学者和非专业人士设计的，你可以轻松地上手和使用它们。
3、便宜：Arduino的硬件和软件都是非常经济的，你可以用很低的成本来实现你的想法。
4、多样：Arduino有多种型号和版本，你可以根据你的需要和喜好来选择合适的Arduino板。
5、创新：Arduino可以让你用电子的方式来表达你的创意和想象，你可以用Arduino来制作各种有趣和有用的项目，如机器人、智能家居、艺术装置等。

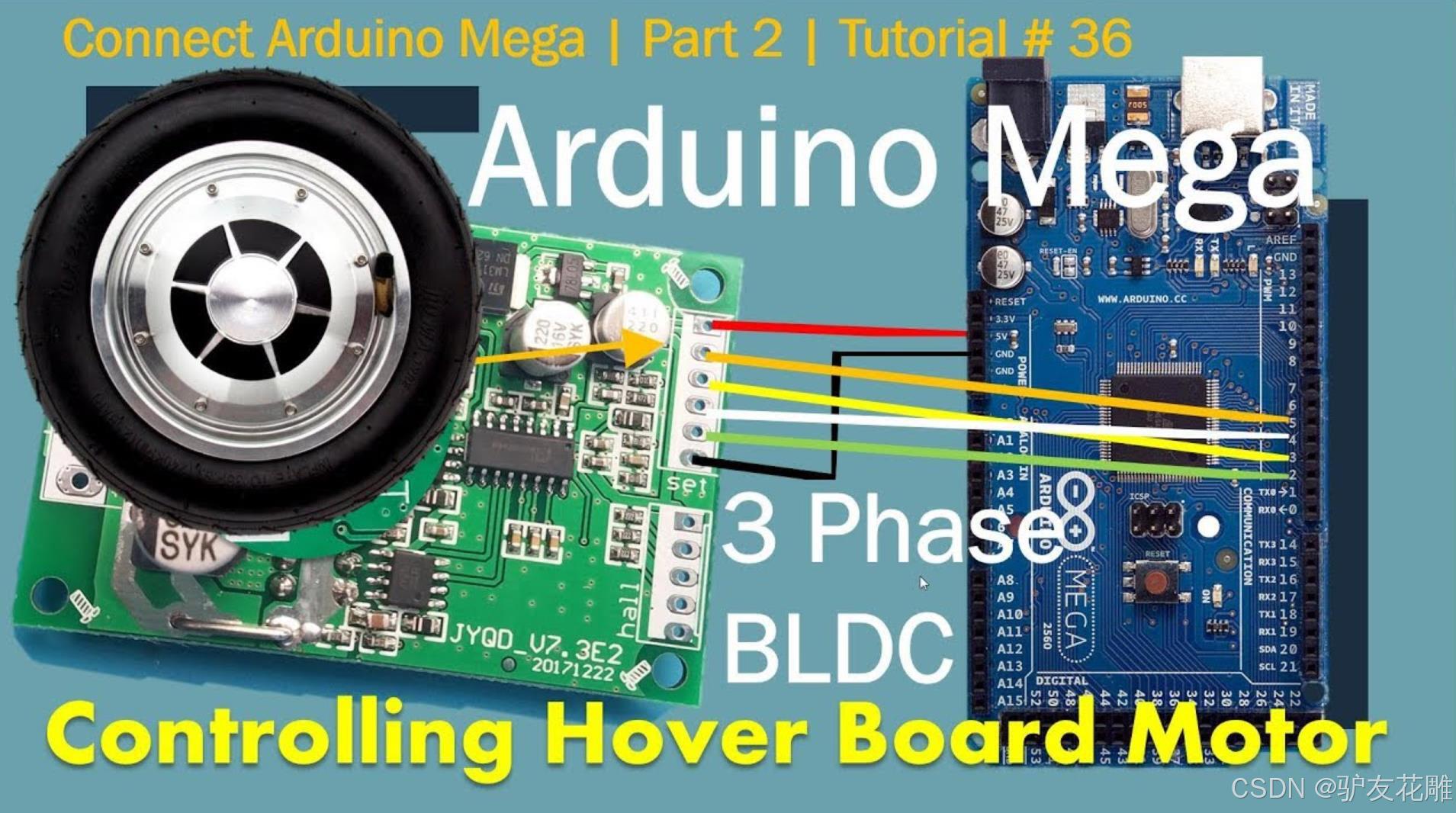

在这里插入图片描述
Arduino BLDC（无刷直流电机）是指使用Arduino平台来控制无刷直流电机（Brushless DC Motor）的一系列技术和应用。无刷直流电机是一种先进的电机技术，它利用电子换向来替代传统的碳刷和换向器，从而提供更高效、更可靠和更低维护成本的电机驱动解决方案。以下是对Arduino BLDC的全面详细科学解释：

1、主要特点：
无刷设计：BLDC电机没有碳刷和换向器，消除了电刷磨损和电磁干扰，提高了电机的寿命和效率。
电子换向：通过电子控制器实现换向，响应速度快，控制精度高。
高效率和高扭矩：BLDC电机具有高效率和高扭矩密度，适合需要快速响应和大扭矩的应用。
低维护：由于没有物理接触的电刷和换向器，维护需求低。
良好的控制性能：BLDC电机可以精确控制速度和位置，适合闭环控制系统。
Arduino平台兼容性：利用Arduino的灵活性和丰富的库支持，可以方便地实现对BLDC电机的控制。

2、应用场景：
机器人：在机器人技术中，BLDC电机用于精确控制机器人的关节和运动。
无人机：无人机（UAV）使用BLDC电机来实现稳定和高效的飞行。
电动车辆：电动汽车和电动自行车利用BLDC电机提供动力和扭矩。
工业自动化：在自动化设备中，BLDC电机用于精确控制机械臂和传送带。
家用电器：一些高性能家电，如洗衣机和空调，使用BLDC电机来提高能效和性能。
医疗设备：医疗设备中的电机驱动，如手术工具和诊断设备，也采用BLDC电机。

3、需要注意的事项：
控制算法：需要合适的控制算法，如FOC（Field Oriented Control），来实现BLDC电机的最佳性能。
驱动器选择：根据电机的电压和电流规格选择合适的驱动器。
编码器集成：为了实现精确的速度和位置控制，可能需要集成编码器。
软件工具：使用Arduino IDE或其他软件工具来编写和上传控制代码。
电源管理：确保电源供应稳定且符合电机的工作要求。
热管理：设计合适的散热方案，以防止电机和驱动器过热。
电磁兼容性：注意电磁兼容性设计，减少对其他设备的干扰。
安全考虑：设计时要考虑人员安全和设备安全的保护措施。

通过上述详细解释，我们可以看到Arduino BLDC电机控制系统是一种高效、灵活且应用广泛的技术解决方案。在设计和实施过程中，需要注意选择合适的控制算法、驱动器、编码器以及考虑电源管理、热管理和电磁兼容性等关键因素。

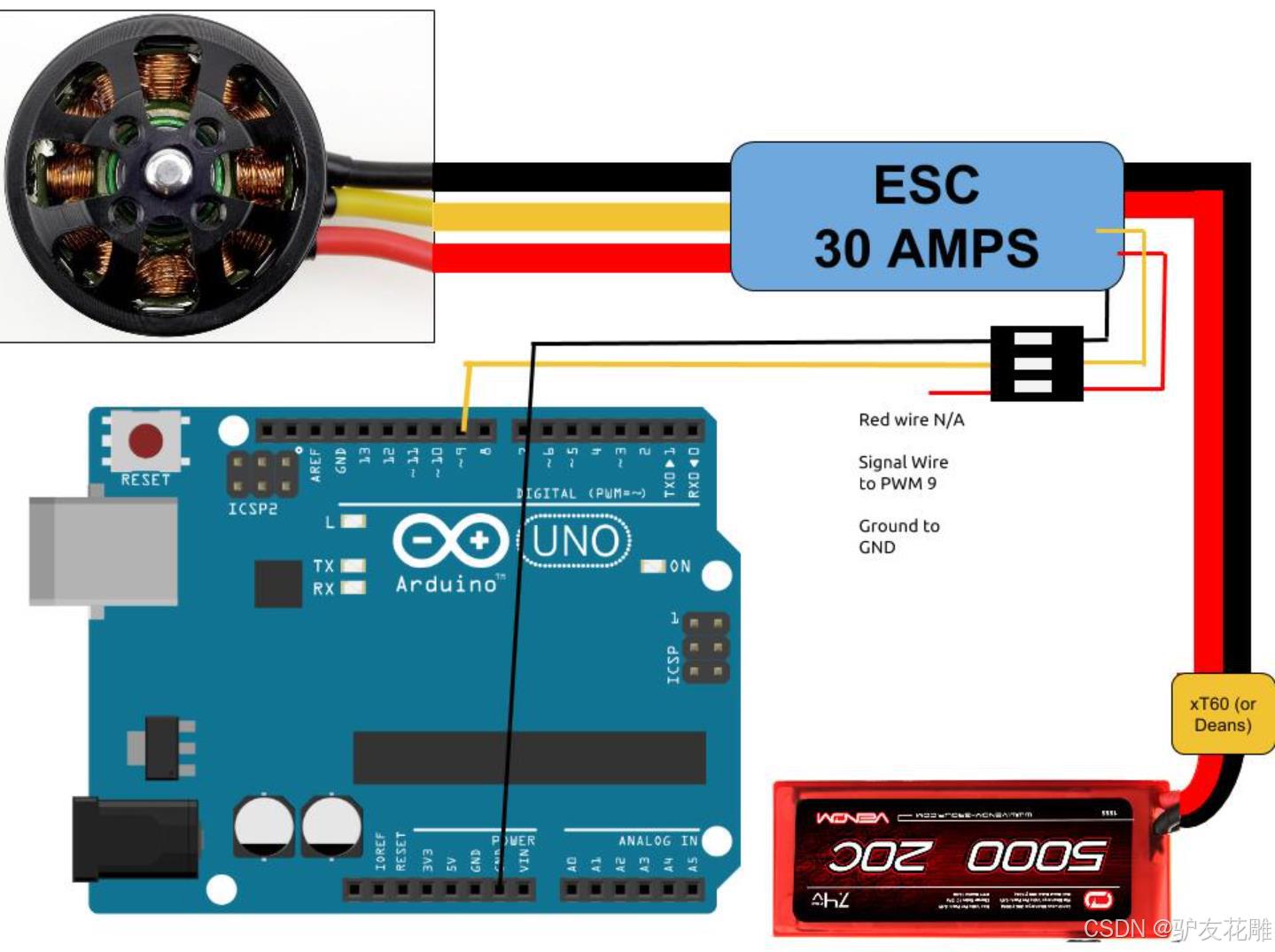

在这里插入图片描述
在 Arduino 和 ESP32 平台上，四轴无人机的姿态控制是一项复杂而重要的技术，涉及到传感器数据的获取、控制算法的实现和电机驱动的协调。ESP32 由于其强大的处理能力和丰富的接口功能，成为开发无人机控制系统的理想选择。以下是对这一主题的详细解释，包括其主要特点、应用场景以及需要注意的事项。

主要特点
高性能处理能力：
ESP32 配备双核处理器，具备较高的计算能力，能够实时处理来自传感器的数据和执行复杂的控制算法。
多种传感器支持：
支持多种传感器，如加速度计、陀螺仪、磁力计等，能够实时获取无人机的姿态信息，为姿态控制提供必要的数据支持。
精确的控制算法：
实现 PID 控制或其他先进的控制算法，能够精确调节无人机的姿态，确保飞行稳定性和响应灵敏度。
无线通信能力：
ESP32 的 Wi-Fi 和蓝牙功能使其能够与地面站或其他设备进行通信，方便远程控制和数据传输。
多轴控制：
通过协调控制四个电机的转速，可以实现对无人机的俯仰、滚转和偏航等姿态的控制，增强飞行灵活性。

应用场景
航拍与监测：
四轴无人机常用于航拍和环境监测，通过稳定的姿态控制，可以获取高质量的图像和视频数据。
农业应用：
在农业领域，无人机可以用于作物监测、喷洒农药等，通过精准的姿态控制提高作业效率。
物流运输：
四轴无人机可用于小型包裹的无人配送，姿态控制确保在飞行过程中稳定，提高运输安全性。
搜索与救援：
在搜索与救援任务中，四轴无人机能够在复杂环境中灵活飞行，姿态控制确保无人机在低空飞行时的稳定性。
教育与研究：
在教育和研究领域，四轴无人机的姿态控制为学生和研究者提供了一个实践平台，帮助他们理解控制系统和无人机技术。

注意事项
传感器校准：
传感器（如加速度计和陀螺仪）的准确校准至关重要，错误的校准可能导致姿态控制不稳定。
PID 参数调节：
根据无人机的特性，合理设置 PID 控制器的参数，以达到最佳的控制效果，避免过冲或震荡。
电源管理：
确保电源的稳定性，避免在飞行过程中因电源波动导致控制失效或飞行器失控。
无线通信干扰：
在设计无线通信时，需考虑信号干扰问题，确保控制信号的稳定性和可靠性。
环境因素：
飞行环境（如风速、气温等）对无人机的稳定性有较大影响，需在设计时考虑这些因素，进行适当的补偿。

总结
使用 ESP32 实现四轴无人机的姿态控制是一项具有挑战性的任务，但也是一项极具价值的工程应用。通过合理的设计和实现，开发者可以创建出具备良好稳定性和灵活性的无人机系统。在实际开发中，应关注传感器校准、PID 参数调节和电源管理等方面，以确保系统的稳定性和用户满意度。通过有效的实现，ESP32 四轴无人机将为各种应用场景提供强大的技术支持。

在这里插入图片描述
1、基础姿态控制

#include <Arduino.h>
#include <ESP32Servo.h>

const int motor1Pin = 14; // 电机1引脚
const int motor2Pin = 12; // 电机2引脚
const int motor3Pin = 27; // 电机3引脚
const int motor4Pin = 26; // 电机4引脚

Servo motor1;
Servo motor2;
Servo motor3;
Servo motor4;

void setup() {
    motor1.attach(motor1Pin);
    motor2.attach(motor2Pin);
    motor3.attach(motor3Pin);
    motor4.attach(motor4Pin);

    // 启动电机
    motor1.write(90);
    motor2.write(90);
    motor3.write(90);
    motor4.write(90);
}

void loop() {
    // 模拟简单的姿态控制
    for (int i = 0; i < 10; i++) {
        motor1.write(90 + i); // 提高电机1速度
        motor2.write(90 - i); // 降低电机2速度
        motor3.write(90 + i); // 提高电机3速度
        motor4.write(90 - i); // 降低电机4速度
        delay(100);
    }

    for (int i = 10; i >= 0; i--) {
        motor1.write(90 + i); // 降低电机1速度
        motor2.write(90 - i); // 提高电机2速度
        motor3.write(90 + i); // 降低电机3速度
        motor4.write(90 - i); // 提高电机4速度
        delay(100);
    }
}

2、利用传感器进行姿态控制

#include <Arduino.h>
#include <ESP32Servo.h>
#include <Wire.h>
#include <MPU6050.h>

const int motor1Pin = 14;
const int motor2Pin = 12;
const int motor3Pin = 27;
const int motor4Pin = 26;

Servo motor1;
Servo motor2;
Servo motor3;
Servo motor4;
MPU6050 mpu;

void setup() {
    Serial.begin(115200);
    Wire.begin();
    mpu.initialize();

    motor1.attach(motor1Pin);
    motor2.attach(motor2Pin);
    motor3.attach(motor3Pin);
    motor4.attach(motor4Pin);

    // 启动电机
    motor1.write(90);
    motor2.write(90);
    motor3.write(90);
    motor4.write(90);
}

void loop() {
    int16_t ax, ay, az, gx, gy, gz;
    mpu.getMotion6(&ax, &ay, &az, &gx, &gy, &gz);

    // 简单的姿态控制逻辑
    if (ax > 10000) { // 参考值可调
        motor1.write(80); // 降低电机1速度
        motor2.write(100);
        motor3.write(100);
        motor4.write(100);
    } else if (ax < -10000) {
        motor1.write(100); // 提高电机1速度
        motor2.write(80);
        motor3.write(100);
        motor4.write(100);
    } else {
        motor1.write(90);
        motor2.write(90);
        motor3.write(90);
        motor4.write(90);
    }
    delay(100);
}

3、PID 控制实现姿态稳定

#include <Arduino.h>
#include <ESP32Servo.h>
#include <Wire.h>
#include <MPU6050.h>

const int motor1Pin = 14;
const int motor2Pin = 12;
const int motor3Pin = 27;
const int motor4Pin = 26;

Servo motor1;
Servo motor2;
Servo motor3;
Servo motor4;
MPU6050 mpu;

float Kp = 1.0; // 比例系数
float Ki = 0.0; // 积分系数
float Kd = 0.1; // 微分系数

float targetAngle = 0; // 目标角度
float currentAngle = 0; // 当前角度
float error, lastError = 0, integral = 0;

void setup() {
    Serial.begin(115200);
    Wire.begin();
    mpu.initialize();

    motor1.attach(motor1Pin);
    motor2.attach(motor2Pin);
    motor3.attach(motor3Pin);
    motor4.attach(motor4Pin);

    motor1.write(90);
    motor2.write(90);
    motor3.write(90);
    motor4.write(90);
}

void loop() {
    int16_t ax, ay, az, gx, gy, gz;
    mpu.getMotion6(&ax, &ay, &az, &gx, &gy, &gz);

    currentAngle = atan2(ay, az) * 180 / PI; // 计算当前角度

    // PID 控制
    error = targetAngle - currentAngle;
    integral += error;
    float derivative = error - lastError;
    float output = Kp * error + Ki * integral + Kd * derivative;
    lastError = error;

    // 根据 PID 输出调整电机速度
    int speed1 = constrain(90 + output, 0, 180);
    int speed2 = constrain(90 - output, 0, 180);

    motor1.write(speed1);
    motor2.write(speed2);
    motor3.write(speed1);
    motor4.write(speed2);

    delay(100);
}

要点解读
基础姿态控制：
案例 1 通过简单的速度调节实现了四轴无人机的基础姿态变化。通过改变电机的速度来控制无人机的倾斜，这为理解四轴飞行原理提供了基础。
传感器的应用：
案例 2 引入了 MPU6050 加速度计和陀螺仪，利用传感器数据对姿态进行实时监测。根据加速度值调整电机速度，实现了更智能的姿态控制。这为无人机的稳定飞行提供了基础。
PID 控制算法：
案例 3 使用 PID 控制算法来实现更精确的姿态控制。通过不断计算目标角度和当前角度之间的误差，调整电机的速度以保持稳定。这种控制方式能够有效减少震荡，提升飞行稳定性。
电机控制的灵活性：
在所有案例中，电机的速度通过 motor.write() 函数灵活控制。开发者可以根据实际需求调整电机速度，快速实现不同的飞行模式。
调试与实验的重要性：
在实际应用中，PID 参数（Kp、Ki、Kd）的调整至关重要。开发者需要根据实际飞行实验不断优化这些参数，以达到最佳的飞行性能和稳定性。

在这里插入图片描述
4、基本的四轴无人机姿态控制

#include <Wire.h>
#include <MPU6050.h>
#include <Servo.h>

// 初始化MPU6050传感器
MPU6050 mpu;

// 初始化4个电机的Servo对象
Servo motor1;
Servo motor2;
Servo motor3;
Servo motor4;

// 定义电机引脚
const int motor1Pin = 14;
const int motor2Pin = 27;
const int motor3Pin = 26;
const int motor4Pin = 25;

// PID控制参数
float kp = 1.0;
float ki = 0.0;
float kd = 0.0;

// 定义变量
float pitch, roll, yaw;
float pitchError, rollError, yawError;
float pitchOutput, rollOutput, yawOutput;
float previousPitchError, previousRollError, previousYawError;
float integralPitch, integralRoll, integralYaw;

void setup() {
  Serial.begin(115200);

  // 初始化电机
  motor1.attach(motor1Pin);
  motor2.attach(motor2Pin);
  motor3.attach(motor3Pin);
  motor4.attach(motor4Pin);

  // 初始化MPU6050
  Wire.begin();
  mpu.initialize();
}

void loop() {
  // 读取MPU6050传感器数据
  int16_t ax, ay, az, gx, gy, gz;
  mpu.getMotion6(&ax, &ay, &az, &gx, &gy, &gz);

  // 计算姿态角（这里使用简化的方式计算）
  pitch = atan2(ay, az) * 180 / PI;
  roll = atan2(-ax, sqrt(ay * ay + az * az)) * 180 / PI;

  // 计算误差
  pitchError = 0.0 - pitch;
  rollError = 0.0 - roll;
  yawError = 0.0 - yaw; // 此例中没有使用实际的yaw数据

  // PID计算
  integralPitch += pitchError;
  integralRoll += rollError;
  integralYaw += yawError;

  pitchOutput = kp * pitchError + ki * integralPitch + kd * (pitchError - previousPitchError);
  rollOutput = kp * rollError + ki * integralRoll + kd * (rollError - previousRollError);
  yawOutput = kp * yawError + ki * integralYaw + kd * (yawError - previousYawError);

  previousPitchError = pitchError;
  previousRollError = rollError;
  previousYawError = yawError;

  // 控制电机
  int motor1Speed = 1500 + pitchOutput - rollOutput + yawOutput;
  int motor2Speed = 1500 - pitchOutput - rollOutput - yawOutput;
  int motor3Speed = 1500 + pitchOutput + rollOutput - yawOutput;
  int motor4Speed = 1500 - pitchOutput + rollOutput + yawOutput;

  motor1.writeMicroseconds(constrain(motor1Speed, 1000, 2000));
  motor2.writeMicroseconds(constrain(motor2Speed, 1000, 2000));
  motor3.writeMicroseconds(constrain(motor3Speed, 1000, 2000));
  motor4.writeMicroseconds(constrain(motor4Speed, 1000, 2000));

  delay(10);
}

要点解读：
传感器初始化：使用MPU6050传感器读取加速度和角速度数据，计算无人机的姿态角。

PID控制：使用PID算法计算误差并调整电机速度，实现无人机的姿态控制。

电机控制：通过Servo库控制4个电机的速度和方向，以稳定无人机的姿态。

姿态计算：通过传感器数据计算无人机的俯仰（pitch）和横滚（roll）角度。

误差处理：通过PID算法处理姿态误差，并计算电机控制信号，实现姿态稳定。

5、带有目标姿态的四轴无人机姿态控制

#include <Wire.h>
#include <MPU6050.h>
#include <Servo.h>

// 初始化MPU6050传感器
MPU6050 mpu;

// 初始化4个电机的Servo对象
Servo motor1;
Servo motor2;
Servo motor3;
Servo motor4;

// 定义电机引脚
const int motor1Pin = 14;
const int motor2Pin = 27;
const int motor3Pin = 26;
const int motor4Pin = 25;

// PID控制参数
float kp = 1.0;
float ki = 0.0;
float kd = 0.0;

// 定义变量
float pitch, roll, yaw;
float targetPitch, targetRoll, targetYaw;
float pitchError, rollError, yawError;
float pitchOutput, rollOutput, yawOutput;
float previousPitchError, previousRollError, previousYawError;
float integralPitch, integralRoll, integralYaw;

void setup() {
  Serial.begin(115200);

  // 初始化电机
  motor1.attach(motor1Pin);
  motor2.attach(motor2Pin);
  motor3.attach(motor3Pin);
  motor4.attach(motor4Pin);

  // 初始化MPU6050
  Wire.begin();
  mpu.initialize();

  // 设置目标姿态
  targetPitch = 0.0;
  targetRoll = 0.0;
  targetYaw = 0.0;
}

void loop() {
  // 读取MPU6050传感器数据
  int16_t ax, ay, az, gx, gy, gz;
  mpu.getMotion6(&ax, &ay, &az, &gx, &gy, &gz);

  // 计算姿态角
  pitch = atan2(ay, az) * 180 / PI;
  roll = atan2(-ax, sqrt(ay * ay + az * az)) * 180 / PI;

  // 计算误差
  pitchError = targetPitch - pitch;
  rollError = targetRoll - roll;
  yawError = targetYaw - yaw;

  // PID计算
  integralPitch += pitchError;
  integralRoll += rollError;
  integralYaw += yawError;

  pitchOutput = kp * pitchError + ki * integralPitch + kd * (pitchError - previousPitchError);
  rollOutput = kp * rollError + ki * integralRoll + kd * (rollError - previousRollError);
  yawOutput = kp * yawError + ki * integralYaw + kd * (yawError - previousYawError);

  previousPitchError = pitchError;
  previousRollError = rollError;
  previousYawError = yawError;

  // 控制电机
  int motor1Speed = 1500 + pitchOutput - rollOutput + yawOutput;
  int motor2Speed = 1500 - pitchOutput - rollOutput - yawOutput;
  int motor3Speed = 1500 + pitchOutput + rollOutput - yawOutput;
  int motor4Speed = 1500 - pitchOutput + rollOutput + yawOutput;

  motor1.writeMicroseconds(constrain(motor1Speed, 1000, 2000));
  motor2.writeMicroseconds(constrain(motor2Speed, 1000, 2000));
  motor3.writeMicroseconds(constrain(motor3Speed, 1000, 2000));
  motor4.writeMicroseconds(constrain(motor4Speed, 1000, 2000));

  delay(10);
}

要点解读：
目标姿态设置：在setup函数中设置目标姿态（俯仰、横滚和偏航角度）。

传感器初始化：使用MPU6050传感器读取加速度和角速度数据，计算无人机的姿态角。

PID控制：使用PID算法计算误差并调整电机速度，实现无人机的姿态控制。

电机控制：通过Servo库控制4个电机的速度和方向，以稳定无人机的姿态。

误差处理：通过PID算法处理姿态误差，并计算电机控制信号，实现姿态稳定。

注意，以上案例只是为了拓展思路，仅供参考。它们可能有错误、不适用或者无法编译。您的硬件平台、使用场景和Arduino版本可能影响使用方法的选择。实际编程时，您要根据自己的硬件配置、使用场景和具体需求进行调整，并多次实际测试。您还要正确连接硬件，了解所用传感器和设备的规范和特性。涉及硬件操作的代码，您要在使用前确认引脚和电平等参数的正确性和安全性。
