【花雕学编程】Arduino PID 之动态温度控制系统

Arduino是一个开放源码的电子原型平台，它可以让你用简单的硬件和软件来创建各种互动的项目。Arduino的核心是一个微控制器板，它可以通过一系列的引脚来连接各种传感器、执行器、显示器等外部设备。Arduino的编程是基于C/C++语言的，你可以使用Arduino IDE（集成开发环境）来编写、编译和上传代码到Arduino板上。Arduino还有一个丰富的库和社区，你可以利用它们来扩展Arduino的功能和学习Arduino的知识。

Arduino的特点是：
1、开放源码：Arduino的硬件和软件都是开放源码的，你可以自由地修改、复制和分享它们。
2、易用：Arduino的硬件和软件都是为初学者和非专业人士设计的，你可以轻松地上手和使用它们。
3、便宜：Arduino的硬件和软件都是非常经济的，你可以用很低的成本来实现你的想法。
4、多样：Arduino有多种型号和版本，你可以根据你的需要和喜好来选择合适的Arduino板。
5、创新：Arduino可以让你用电子的方式来表达你的创意和想象，你可以用Arduino来制作各种有趣和有用的项目，如机器人、智能家居、艺术装置等。

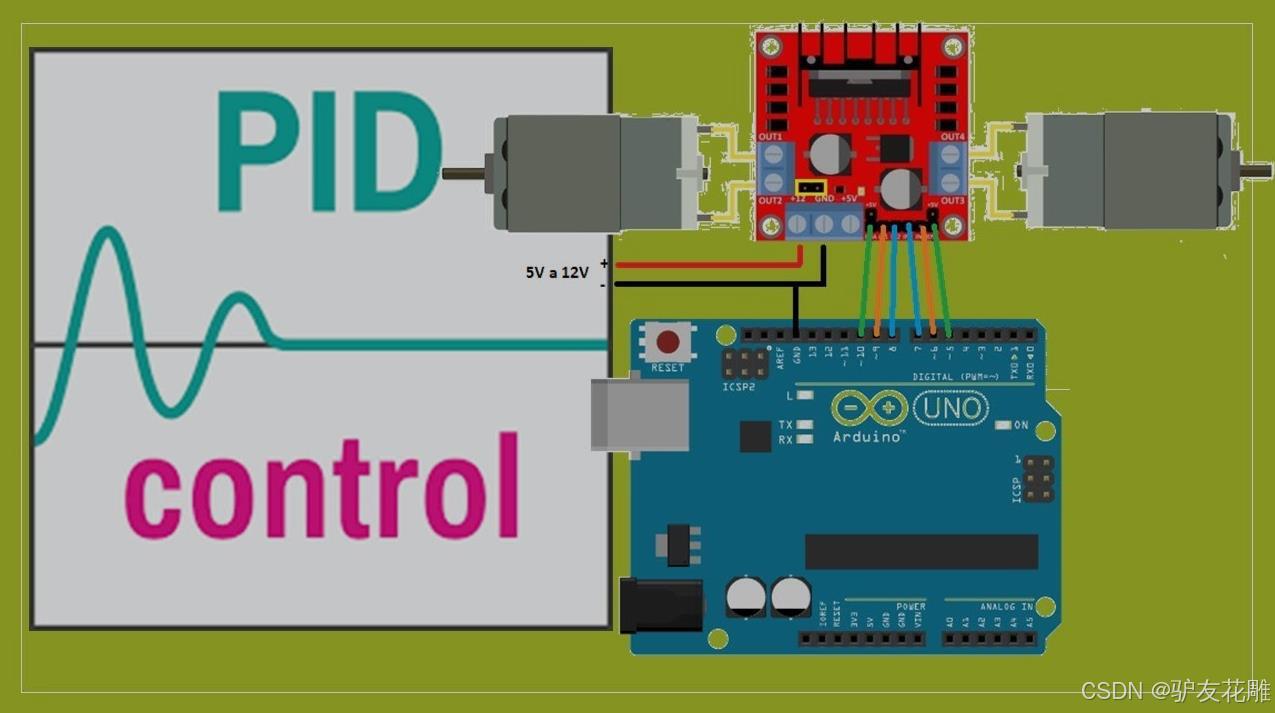

在 Arduino 系统中，PID 算法主要用于对各种物理量（如温度、速度、位置等）进行精确控制。例如，通过连接温度传感器到 Arduino，利用 PID 算法可以精准控制加热或制冷设备，使温度稳定在设定值；在电机控制中，PID 可以根据目标速度和实际速度的偏差来调整电机的驱动信号，实现稳定的转速控制。

主要特点
1、实时反馈控制：PID控制器能够实时处理系统误差，通过比例、积分和微分三部分的调节，快速响应外部扰动，保持系统的稳定性。
2、简单易用：PID控制算法相对简单，易于实现和调试，适合大多数嵌入式系统和实时控制应用。
3、适应性强：PID控制器可以根据系统的动态特性进行调整，适应不同的负载和工作条件，保持良好的控制效果。
4、高精度控制：PID控制能够快速且准确地调整电机速度，确保电机在各种工况下都能稳定地达到设定速度，减少稳态误差。
5、良好的动态响应：通过调整比例、积分和微分参数，控制系统能够快速响应速度变化，适应负载变化和外部扰动，保持系统的稳定性。

应用场景
1、机器人运动控制：在机器人技术中，基于速度闭环的PID控制可以用于电机的速度调节，实现精确的运动控制，提高机器人的灵活性和稳定性。
2、自动化生产线：在自动化设备中，如传送带和机械手臂，PID控制能够确保各个设备的速度稳定，提高生产效率和产品质量。
3、电动工具：在电动工具（如电钻、切割机等）中，PID控制可以实现对电机转速的精确调节，满足不同工作条件的需要。
4、风扇和泵控制：在风扇和水泵等设备中，PID控制能够根据需求自动调节转速，提供适合的流量和风速，提高系统的能效。
5、电动车辆：在电动交通工具中，速度闭环PID控制可以用于电机的速度调节，提升驾驶的平顺性和安全性。

需要注意的事项
1、参数调试：PID控制器的效果高度依赖于参数设置，开发者需要进行细致的调试，以防止系统震荡或响应不及时。
2、传感器校准：使用PID控制时，需要定期校准传感器，以确保数据准确性，特别是在不同的环境条件下使用时。
3、数据融合：在控制中，可以考虑使用数据融合算法（如互补滤波或卡尔曼滤波）来提高姿态估计的稳定性和准确性。
4、电源管理：确保电源供应稳定且符合电机的工作要求，以避免电压波动对电机驱动性能造成影响。
5、热管理：设计合适的散热方案，以防止电机和驱动器过热，影响系统性能和寿命。

一、主要特点
（一）PID 控制原理在温度控制中的应用
精确的温度调节机制

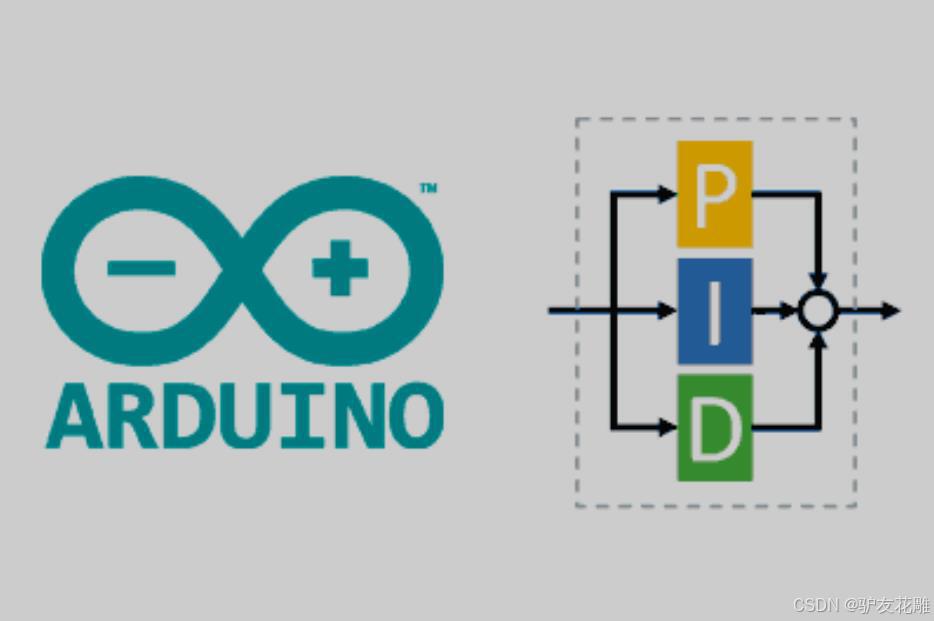

PID（比例 - 积分 - 微分）控制是动态温度控制系统的核心。比例项（P）根据当前温度与目标温度的偏差产生控制信号。例如，若实际温度低于目标温度，比例项会输出一个与温差成正比的信号来增加加热功率，使温度快速上升。积分项（I）用于消除稳态误差，当系统因散热等因素无法达到精确的目标温度时，积分项会累积偏差，持续调整控制信号，确保温度稳定在目标值。微分项（D）则根据温度偏差的变化率提前调整控制信号，例如在温度快速上升接近目标温度时，微分项会适当减小加热功率，避免温度过冲，增强系统的稳定性和响应速度。
参数自适应调整（如果有）
在一些高级的动态温度控制系统中，PID 参数可以根据温度变化的动态特性进行自适应调整。例如，当系统从低温加热到高温的过程中，根据加热速率的变化动态改变比例系数和积分时间常数，以适应不同阶段的温度控制需求，提高控制精度和效率。
（二）动态控制特点
实时温度监测与反馈
系统配备温度传感器，能够实时监测温度变化，并将温度信号反馈给 PID 控制器。传感器的精度和响应速度直接影响温度控制的质量。例如，高精度的热电偶或热敏电阻可以快速、准确地测量温度，使控制器能够及时做出反应，应对温度的波动。
快速响应和动态调整能力
当环境条件或设定温度发生变化时，系统能够快速响应并进行动态调整。例如，在一个实验室的温控实验中，如果实验过程中需要改变目标温度，系统可以迅速调整加热或冷却设备的输出功率，使温度快速稳定到新的目标值。同时，系统还能应对外部干扰，如环境温度的突然变化、设备散热条件的改变等，通过动态调整保持温度的稳定。
（三）与 Arduino 的结合优势
硬件扩展性与灵活性
Arduino 具有丰富的硬件接口，方便连接各种温度传感器（如数字温度传感器、模拟温度传感器）和控制设备（如加热丝、制冷片、固态继电器等）。这种硬件扩展性使得系统可以根据不同的应用场景选择合适的传感器和控制设备，构建灵活多样的温度控制系统。例如，在小型的电子设备散热控制中，可以连接小型的散热风扇和温度传感器，而在工业加热炉控制中，可以连接大功率的加热元件和高精度的温度传感器。
软件编程的便利性
Arduino 提供了简单易懂的编程环境，使用 C/C++ 语言可以方便地实现 PID 控制算法。开发者可以根据具体的温度控制要求，编写代码来设置 PID 参数、读取温度传感器数据、控制输出设备等。例如，可以通过编程实现不同的温度控制模式，如手动设定温度模式、按照预设曲线变化的温度控制模式等。

二、应用场景
（一）工业生产
热处理工艺控制
在金属加工行业，如淬火、回火等热处理工艺中，精确的温度控制至关重要。动态温度控制系统可以确保加热炉内的金属材料在规定的时间内达到精确的温度，并在保温阶段保持温度的稳定。例如，在汽车零部件的制造过程中，对曲轴、齿轮等部件进行热处理时，严格的温度控制可以提高零件的硬度、韧性等机械性能，保证产品质量。
化工过程温度调节
在化工生产中，许多化学反应对温度非常敏感。动态温度控制系统可以控制反应釜内的温度，确保化学反应在最佳的温度条件下进行。例如，在合成塑料、药品等化工产品的过程中，通过精确控制反应温度，可以提高反应的转化率、选择性，减少副反应的发生，提高生产效率和产品质量。
（二）实验研究
实验室环境控制
在各类实验室，如物理实验室、化学实验室、生物实验室等，需要精确控制实验环境的温度。例如，在物理实验中，对超导材料的研究需要在极低的温度下进行，动态温度控制系统可以精确地维持低温环境；在生物实验中，细胞培养、酶反应等实验对温度变化很敏感，该系统可以为实验提供稳定的温度条件，确保实验结果的准确性。
材料性能测试
在材料科学研究中，材料的性能测试（如热膨胀系数测试、热导率测试等）通常需要在特定的温度范围内进行。动态温度控制系统可以按照测试要求，精确地控制样品的温度变化，为材料性能的准确测量提供保障。
（三）智能家居与消费电子
智能家电温度控制
在智能冰箱、智能烤箱、智能空调等家电中，动态温度控制系统可以根据用户的设定和实际的使用情况，精确地控制内部温度。例如，智能冰箱可以根据不同的食物存储要求，动态调整冷藏室和冷冻室的温度，保持食物的新鲜度；智能烤箱可以根据烹饪食谱的要求，精确控制烘焙温度，提高烹饪效果。
电子设备散热管理
随着电子设备性能的不断提高，散热问题越来越重要。动态温度控制系统可以用于电子设备（如电脑 CPU、显卡等）的散热管理。通过监测设备的温度，动态控制散热风扇的转速或制冷设备的功率，确保设备在安全的温度范围内工作，延长设备的使用寿命。

三、需要注意的事项
（一）传感器精度与安装位置
传感器精度对控制的影响
温度传感器的精度直接影响温度控制的准确性。如果传感器的精度较低，测量的温度与实际温度存在较大偏差，会导致 PID 控制器输出错误的控制信号，影响温度控制效果。例如，在高精度的实验温度控制中，使用低精度的温度传感器可能会使实验结果出现较大误差。
传感器安装位置的重要性
传感器的安装位置也很关键。安装位置应能准确反映被控制对象的温度。例如，在加热炉温度控制中，如果传感器安装在靠近加热源的位置，可能会因为局部过热而测量到不准确的温度，导致系统无法正确控制炉内的平均温度。
（二）PID 参数整定
参数调试的复杂性
PID 参数的整定是一个复杂的过程，受加热或冷却设备的特性（如功率、热惯性）、被控制对象的热容量、环境散热条件等多种因素的影响。找到合适的参数组合需要进行大量的实验和经验积累。例如，对于一个热惯性较大的加热对象，积分时间常数可能需要设置得较大，以避免温度控制出现长时间的波动。
参数自适应的挑战（如果有）
如果采用参数自适应的动态温度控制系统，需要确保自适应算法的有效性和稳定性。自适应算法要能够根据温度的动态变化准确地调整 PID 参数，同时避免因参数频繁变化而导致系统不稳定。例如，在复杂的工业环境中，自适应算法可能会受到各种干扰因素的影响，需要进行充分的测试和优化。
（三）系统稳定性与抗干扰
外部干扰对系统的影响
动态温度控制系统可能会受到外部干扰，如环境温度的突然变化、电源电压的波动等。这些干扰可能会导致温度控制出现偏差。例如，在户外安装的温度控制系统，昼夜温差大以及天气变化（如雨、雪等）都可能影响系统的正常运行，需要采取相应的抗干扰措施。
系统稳定性维护措施
为了维护系统的稳定性，可以采用一些措施，如增加保温层来减少环境温度对被控制对象的影响、使用稳压器来稳定电源电压、采用滤波算法来处理传感器信号等。同时，在 PID 控制参数的选择上，也要充分考虑系统的稳定性，避免出现温度振荡等不稳定现象。

1、简单的温度控制系统

#include <PID_v1.h>

double Setpoint, Input, Output;

// PID参数
double Kp = 2, Ki = 5, Kd = 1;

// 创建PID对象
PID myPID(&Input, &Output, &Setpoint, Kp, Ki, Kd, DIRECT);

void setup() {
  Serial.begin(9600);
  Setpoint = 100; // 设定目标温度
  myPID.SetMode(AUTOMATIC);
}

void loop() {
  Input = analogRead(A0); // 从传感器读取温度
  myPID.Compute();
  analogWrite(9, Output); // 控制加热器输出
  Serial.print("Input: "); Serial.print(Input);
  Serial.print(" Output: "); Serial.println(Output);
  delay(1000);
}

要点解读：
PID库：使用PID_v1库来简化PID控制的实现。
输入与输出：Input是从温度传感器读取的值，Output是控制信号，用于调节加热器。
自动模式：通过SetMode(AUTOMATIC)将PID控制器设置为自动模式。

2、带时间延迟的温度控制系统

#include <PID_v1.h>

double Setpoint, Input, Output;
unsigned long lastTime;
double Kp = 2, Ki = 5, Kd = 1;

PID myPID(&Input, &Output, &Setpoint, Kp, Ki, Kd, DIRECT);

void setup() {
  Serial.begin(9600);
  Setpoint = 150; // 设定目标温度
  myPID.SetMode(AUTOMATIC);
  lastTime = millis();
}

void loop() {
  unsigned long now = millis();
  if (now - lastTime >= 2000) { // 每2秒更新一次
    Input = analogRead(A0);
    myPID.Compute();
    analogWrite(9, Output);
    Serial.print("Input: "); Serial.print(Input);
    Serial.print(" Output: "); Serial.println(Output);
    lastTime = now;
  }
}

要点解读：
时间控制：在loop中使用millis()来控制PID计算的频率，避免过于频繁的计算。
适应性：通过时间间隔的设置，可以根据系统的响应特性调整输出频率，以提高稳定性。

3、温度控制与LCD显示

#include <PID_v1.h>
#include <LiquidCrystal.h>

double Setpoint, Input, Output;
double Kp = 2, Ki = 5, Kd = 1;

PID myPID(&Input, &Output, &Setpoint, Kp, Ki, Kd, DIRECT);
LiquidCrystal lcd(12, 11, 5, 4, 3, 2);

void setup() {
  lcd.begin(16, 2);
  Serial.begin(9600);
  Setpoint = 200; // 设定目标温度
  myPID.SetMode(AUTOMATIC);
}

void loop() {
  Input = analogRead(A0);
  myPID.Compute();
  analogWrite(9, Output);

  // LCD显示
  lcd.setCursor(0, 0);
  lcd.print("Temp: ");
  lcd.print(Input);
  lcd.setCursor(0, 1);
  lcd.print("Output: ");
  lcd.print(Output);

  Serial.print("Input: "); Serial.print(Input);
  Serial.print(" Output: "); Serial.println(Output);
  delay(1000);
}

要点解读：
LCD显示：使用LiquidCrystal库将当前温度和输出值显示在LCD上，便于实时监控。
用户友好：通过视觉反馈，用户可以直观地看到系统状态，增强了交互体验。

利用PID算法调节输出以达到设定的目标温度。
使用传感器读取温度，控制输出信号（如加热器）。
通过LCD或串口显示提高用户体验和监控能力。

4、简单的温度控制

#include <PID_v1.h>

double Setpoint, Input, Output;

// PID参数
double Kp = 2, Ki = 5, Kd = 1;

// 创建PID对象
PID myPID(&Input, &Output, &Setpoint, Kp, Ki, Kd, DIRECT);

void setup() {
  Serial.begin(9600);
  Setpoint = 25; // 目标温度（25°C）
  myPID.SetMode(AUTOMATIC);
}

void loop() {
  Input = analogRead(A0); // 从温度传感器读取值
  myPID.Compute();
  analogWrite(9, Output); // 控制加热器
  Serial.print("Temperature: "); Serial.print(Input);
  Serial.print(" Output: "); Serial.println(Output);
  delay(1000);
}

要点解读
目标设置：Setpoint是目标温度，设定为25°C。
PID控制：使用PID_v1库进行PID控制，实时调整输出以达到目标温度。
输出调节：通过analogWrite调节加热器的功率，实现温度控制。

5、温控系统与PID调节

#include <PID_v1.h>

double Setpoint, Input, Output;

// PID参数
double Kp = 1.5, Ki = 0.5, Kd = 1;

// 创建PID对象
PID myPID(&Input, &Output, &Setpoint, Kp, Ki, Kd, DIRECT);

void setup() {
  Serial.begin(9600);
  Setpoint = 30; // 目标温度（30°C）
  myPID.SetMode(AUTOMATIC);
}

void loop() {
  Input = readTemperature(); // 自定义函数读取温度
  myPID.Compute();
  controlHeater(Output); // 自定义函数控制加热器
  Serial.print("Current Temp: "); Serial.print(Input);
  Serial.print(" Heater Output: "); Serial.println(Output);
  delay(1000);
}

double readTemperature() {
  // 模拟读取温度，可以使用实际传感器代码
  return analogRead(A0) * (5.0 / 1023.0) * 100; // 转换为摄氏度
}

void controlHeater(double output) {
  // 控制加热器，具体实现根据硬件
  analogWrite(9, output);
}

要点解读
自定义函数：使用readTemperature()和controlHeater()函数封装温度读取和加热器控制逻辑。
动态设置：支持实时温度读取和调节，增强系统的灵活性。
PID调节参数：可根据系统响应调整Kp、Ki、Kd值。

6、PID与温度传感器结合

#include <PID_v1.h>

double Setpoint, Input, Output;

// PID参数
double Kp = 2.0, Ki = 5.0, Kd = 1.0;

// 创建PID对象
PID myPID(&Input, &Output, &Setpoint, Kp, Ki, Kd, DIRECT);

void setup() {
  Serial.begin(9600);
  Setpoint = 22; // 目标温度（22°C）
  myPID.SetMode(AUTOMATIC);
}

void loop() {
  Input = dht.readTemperature(); // 从DHT温度传感器读取
  myPID.Compute();
  analogWrite(9, Output); // 控制风扇或加热器
  Serial.print("Current Temp: "); Serial.print(Input);
  Serial.print(" Heater Output: "); Serial.println(Output);
  delay(2000);
}

要点解读
传感器集成：集成DHT传感器以获取环境温度，适合用于空气调节等应用。
实时输出调节：通过PID控制实时调节设备输出，保持温度稳定。
延迟设置：设置delay(2000)确保数据稳定性，适合长时间运行的系统。

选择合适的PID参数（Kp、Ki、Kd）。
实时读取传感器数据并进行控制。
使用自定义函数增强代码的可读性和模块性。

注意，以上案例只是为了拓展思路，仅供参考。它们可能有错误、不适用或者无法编译。您的硬件平台、使用场景和Arduino版本可能影响使用方法的选择。实际编程时，您要根据自己的硬件配置、使用场景和具体需求进行调整，并多次实际测试。您还要正确连接硬件，了解所用传感器和设备的规范和特性。涉及硬件操作的代码，您要在使用前确认引脚和电平等参数的正确性和安全性。
