Arduino是一个开放源码的电子原型平台，它可以让你用简单的硬件和软件来创建各种互动的项目。Arduino的核心是一个微控制器板，它可以通过一系列的引脚来连接各种传感器、执行器、显示器等外部设备。Arduino的编程是基于C/C++语言的，你可以使用Arduino IDE（集成开发环境）来编写、编译和上传代码到Arduino板上。Arduino还有一个丰富的库和社区，你可以利用它们来扩展Arduino的功能和学习Arduino的知识。

Arduino的特点是：
1、开放源码：Arduino的硬件和软件都是开放源码的，你可以自由地修改、复制和分享它们。
2、易用：Arduino的硬件和软件都是为初学者和非专业人士设计的，你可以轻松地上手和使用它们。
3、便宜：Arduino的硬件和软件都是非常经济的，你可以用很低的成本来实现你的想法。
4、多样：Arduino有多种型号和版本，你可以根据你的需要和喜好来选择合适的Arduino板。
5、创新：Arduino可以让你用电子的方式来表达你的创意和想象，你可以用Arduino来制作各种有趣和有用的项目，如机器人、智能家居、艺术装置等。

在这里插入图片描述

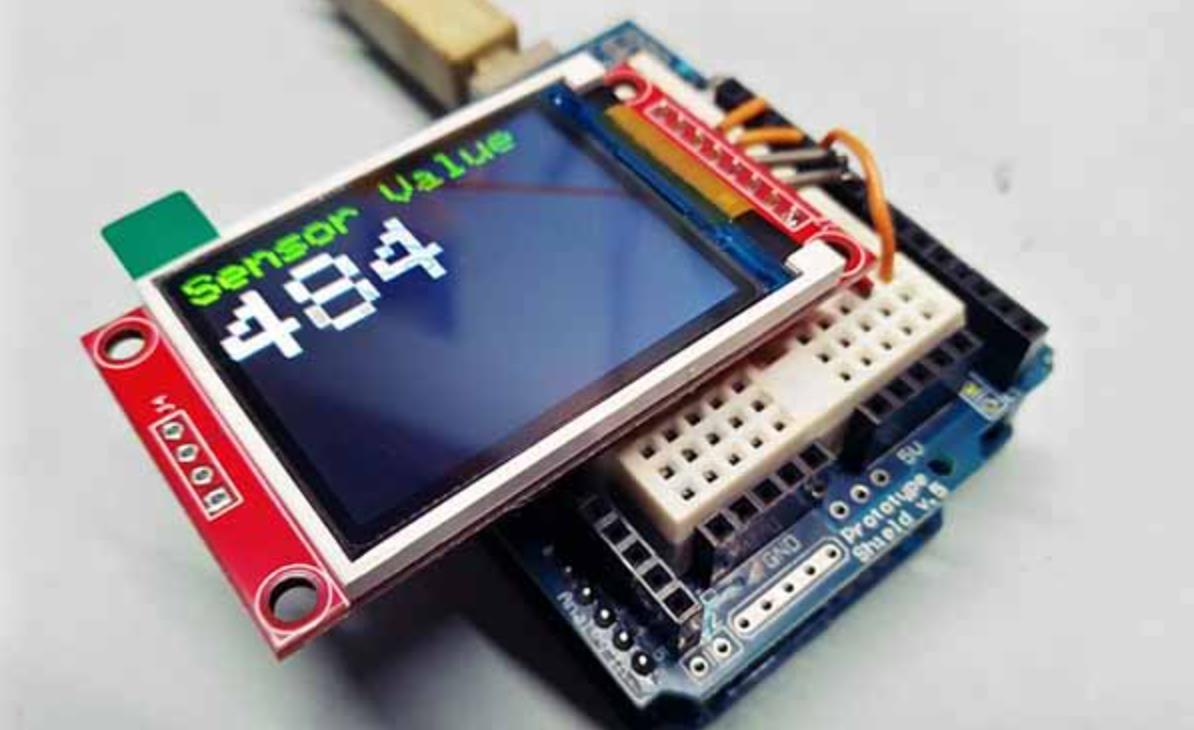

Arduino TFT 是指与 Arduino 开发板兼容的薄膜晶体管（Thin - Film - Transistor）液晶显示屏，以下是其主要特点、应用场景及注意事项的详细介绍：

一、主要特点
1、高分辨率显示：TFT 显示屏通常具有较高的分辨率，能够提供清晰、细腻的图像和文字显示效果。这使得它可以展示复杂的图形界面、丰富的色彩以及详细的信息，满足各种应用对显示质量的要求。
2、快速响应速度：TFT 技术能够实现快速的像素切换，响应速度比传统的液晶显示屏更快。这意味着在显示动态图像或进行交互操作时，不会出现明显的拖影或延迟，提供流畅的视觉体验。
3、宽视角：具有较宽的可视角度，无论从哪个方向观看显示屏，都能获得清晰的图像和一致的色彩表现。这使得在不同角度下观察显示屏时，都能保证信息的准确传达，方便多人同时查看或在不同位置操作设备。
4、丰富的色彩表现：能够呈现出丰富、鲜艳的色彩，具备较高的色彩饱和度和对比度。可以准确地显示各种颜色，使图像和界面更加生动逼真，适用于需要展示彩色图像或进行视觉交互的应用。
5、易于控制：通过 Arduino 开发板可以方便地对 TFT 显示屏进行控制。借助相应的库函数和代码，能够轻松实现图像绘制、文字显示、触摸交互等功能，降低了开发难度，即使对于没有深厚显示技术背景的开发者也较为友好。

二、应用场景
1、人机交互界面：在各种电子设备中，如智能仪器仪表、智能家居控制系统、工业自动化控制面板等，作为人机交互的窗口，用于显示菜单、参数设置界面、实时数据监测以及操作提示等信息，方便用户与设备进行交互。
2、教育领域：可用于制作教育实验设备、电子学习工具等。例如，在教学机器人中作为显示屏，展示机器人的状态信息、任务指令以及互动内容；在电子积木等教育玩具中，显示图形化的编程界面或游戏画面，增加学习的趣味性和互动性。
3、便携式设备：如手持游戏机、电子书阅读器、便携式多媒体播放器等。其高分辨率、宽视角和丰富的色彩表现能够为用户提供良好的视觉享受，同时快速响应速度也适合处理游戏中的动态画面和多媒体内容的播放。
4、物联网应用：在物联网项目中，作为节点设备的显示屏，用于展示传感器采集的数据、设备状态信息以及远程控制界面等。例如，在环境监测系统中，显示温度、湿度、空气质量等数据；在智能农业中，展示农田的灌溉状态、作物生长信息等。

三、需要注意的事项
1、电源管理：TFT 显示屏通常需要稳定的电源供应，并且其功耗相对较高。在与 Arduino 连接时，要确保电源能够满足显示屏的需求，避免因电源不稳定导致显示屏出现闪烁、显示异常或损坏等问题。同时，要合理设计电源电路，考虑节能措施，特别是在电池供电的设备中，以延长设备的续航时间。
2、接口兼容性：不同型号的 Arduino 开发板和 TFT 显示屏可能具有不同的接口类型和通信协议。在选择和使用时，要确保两者之间的接口兼容，并且正确连接引脚。有些 TFT 显示屏可能需要额外的驱动电路或转接板才能与 Arduino 顺利连接，需要仔细阅读产品说明书并进行相应的配置。
3、显示内存限制：虽然 TFT 显示屏能够显示丰富的内容，但 Arduino 的内存资源有限。在绘制复杂图像或显示大量数据时，可能会遇到内存不足的问题。因此，需要合理规划显示内容，优化图像和数据的存储方式，避免因内存耗尽导致程序崩溃或显示异常。
4、驱动程序和库的使用：为了实现 TFT 显示屏的各种功能，需要使用相应的驱动程序和库。不同的显示屏可能需要不同的库，并且这些库可能会不断更新和改进。在使用过程中，要及时关注官方文档和社区资源，获取最新的驱动程序和库，并了解其使用方法和注意事项。同时，要注意库与 Arduino IDE 版本的兼容性，避免出现编译错误或运行时问题。
5、电磁干扰：在一些电磁环境较为复杂的场合，TFT 显示屏可能会受到电磁干扰，导致显示出现噪点、闪烁或颜色异常等问题。此时，需要采取相应的抗干扰措施，如合理布线、使用屏蔽线、添加滤波电容等，以确保显示屏的稳定工作。

在这里插入图片描述

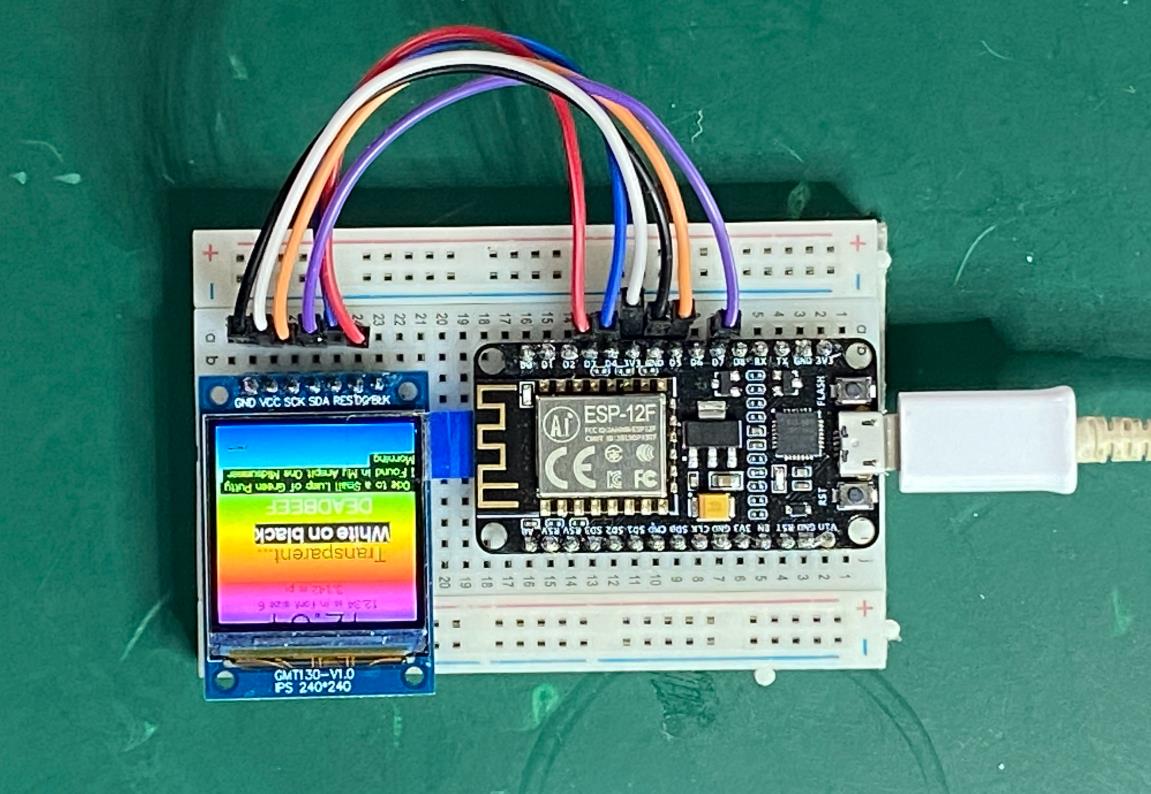

Arduino TFT 之显示中文静态文本
在嵌入式图形界面开发中，TFT（Thin-Film Transistor）液晶屏因其高分辨率、色彩丰富和图形化能力强，成为许多智能设备与控制系统中用于显示信息的理想选择。其中，“显示中文静态文本” 是一个基础但非常关键的功能，广泛应用于工业控制、智能家居、教育科普、商业设备等多个领域。

一、主要特点

支持多种字体格式
可使用自定义点阵字体（如12x12、16x16、24x24）、矢量字体或基于Unicode编码的字库；
支持中文字体嵌入，例如GB2312、UTF-8等字符集；
部分高级库支持抗锯齿字体渲染，提升视觉清晰度。
灵活的排版控制
支持文本对齐方式（左对齐、居中、右对齐）；
可设置字体大小、颜色、背景色、边距等；
支持多行文本换行显示。
颜色与对比度调节
利用TFT屏幕的RGB色深（通常为16位色，即65K色），可自由设定文字与背景的颜色搭配；
合理配色能显著提升可读性，尤其是在户外或低光环境下。
资源占用可控
中文字符需以字模形式存储在Flash或外部SPI Flash中；
对于资源受限的MCU（如Arduino Uno/Nano），建议使用压缩字库或仅加载常用汉字；
ESP32等高性能平台可支持更完整的字库，甚至实时解码中文字体文件（如.ttf）。
开发工具链成熟
常用TFT驱动库（如Adafruit GFX + Adafruit_ILI9341、TFT_eSPI、u8g2）均提供中文字体支持；
配合字体转换工具（如Image2Lcd、FontConvert），开发者可快速生成所需字库；
支持Arduino IDE、PlatformIO等多种开发环境。

二、应用场景

工业控制与设备界面
显示操作提示、故障代码、运行状态等中文信息；
用于PLC控制面板、变频器参数设置界面；
提供本地化语言支持，降低用户学习成本。
智能家居与物联网终端
智能门锁显示“密码错误”、“已开锁”等提示语；
家庭气象站显示温湿度、空气质量指数等中文单位；
智能音箱、智能家电的人机交互界面。
教育与实验教学
教学仪器仪表显示测量值与单位说明；
实验箱中的状态反馈，如“正在采集数据”、“完成”等；
编程入门课程中展示基本图形与文本绘制示例。
零售与商业设备
自助服务终端显示操作指引；
POS收银机显示商品名称、价格、支付状态；
智能售货机显示商品介绍与购买提示。
艺术装置与互动展览
艺术展板配合图像显示简短介绍；
科技馆互动装置显示引导语与操作说明；
数字标牌系统显示欢迎词、活动通知等内容。

三、需要注意的事项

字体资源管理
中文字体体积较大，需合理选择字库范围；
尽量只包含常用汉字，避免加载全部GBK/GB2312字符集；
使用压缩算法（如RLE压缩）减少字模所占Flash空间。
内存与性能优化
在低端MCU（如Uno/Nano）上，应避免同时加载过多字体或图片资源；
若使用动态字体加载机制，需考虑RAM容量限制；
对于滚动或频繁更新的文本，建议采用双缓冲技术减少闪烁。
字库兼容性与编码问题
确保使用的中文字库与输入文本编码一致（如UTF-8 vs GBK）；
避免出现乱码或缺失字符的情况；
推荐使用Unicode编码标准进行统一管理。
显示清晰度与可读性
根据屏幕尺寸和观看距离选择合适的字体大小；
小屏幕（如1.8寸TFT）建议使用12x12或16x16字体；
大屏幕（如3.5寸以上）可用更大字体提升可视性。
屏幕刷新率与响应速度
中文显示涉及较多像素操作，可能影响帧率；
若需同时显示动画或图形元素，应合理安排绘制顺序；
可通过硬件加速（如ILI9341内置命令）提升绘图效率。
跨平台移植性
不同TFT控制器（如ILI9341、ST7735、SSD1306）可能需要适配不同的驱动库；
字库结构也可能因平台而异，需注意兼容性；
推荐封装字体显示逻辑为独立函数，便于复用与迁移。

在这里插入图片描述

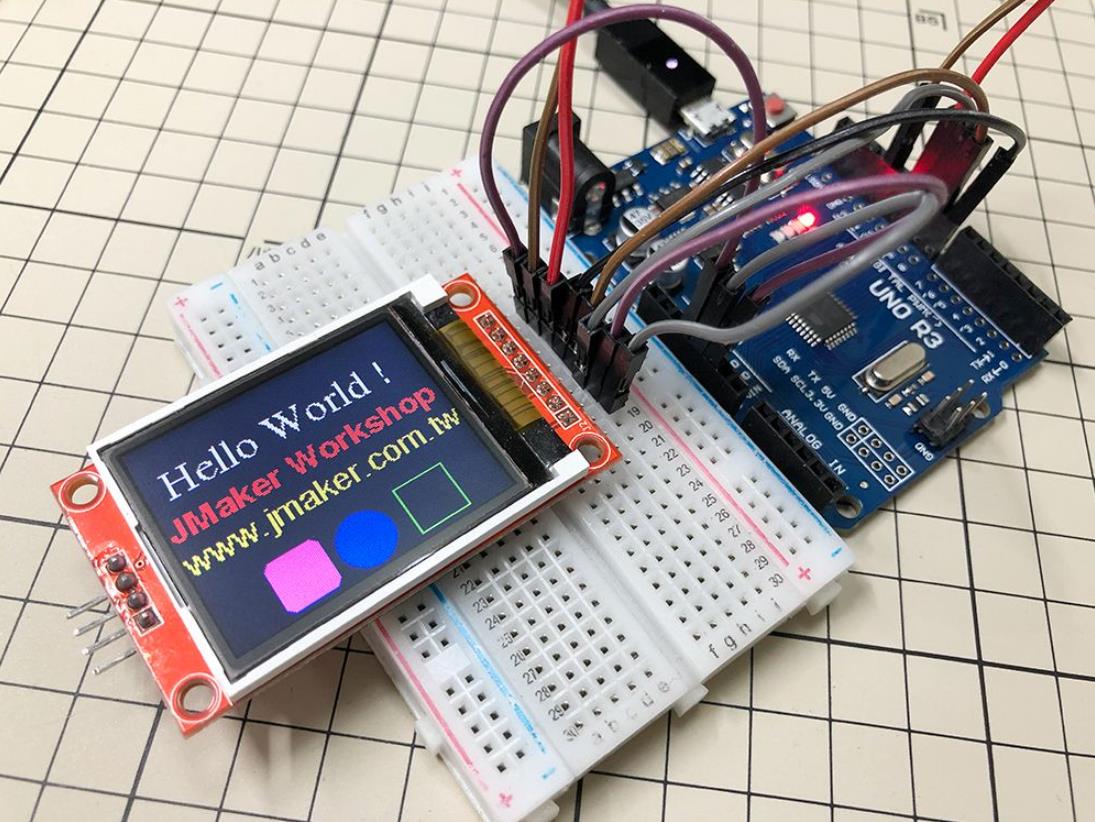

1、基础中文静态文本显示

#include <TFT_eSPI.h>
#include "font_56.h" // 导入自定义的中文字库文件

TFT_eSPI tft = TFT_eSPI();

void setup() {
  tft.init(); // 初始化TFT屏幕
  tft.setRotation(1); // 设置屏幕方向
  tft.fillScreen(TFT_BLACK); // 填充屏幕为黑色

  tft.loadFont(font_56); // 加载自定义的中文字库
  tft.setTextColor(TFT_WHITE); // 设置文本颜色为白色
  tft.setCursor(0, 0); // 设置文本起始位置
  tft.drawString("你好，世界！", 0, 0); // 显示中文文本
  tft.unloadFont(); // 释放字库文件，节省资源
}

void loop() {
  // 空循环，保持显示
}

要点解读：
自定义字库：通过工具（如Processing中的Create_font.pde脚本）生成自定义的中文字库文件。
字库加载与释放：使用loadFont加载字库，使用unloadFont释放字库，避免占用过多内存。
文本显示：通过drawString函数在指定位置显示中文文本。

2、多行中文静态文本显示

#include <TFT_eSPI.h>
#include "font_28.h" // 导入自定义的中文字库文件

TFT_eSPI tft = TFT_eSPI();

void setup() {
  tft.init(); // 初始化TFT屏幕
  tft.setRotation(1); // 设置屏幕方向
  tft.fillScreen(TFT_BLACK); // 填充屏幕为黑色

  tft.loadFont(font_28); // 加载自定义的中文字库
  tft.setTextColor(TFT_WHITE); // 设置文本颜色为白色

  // 显示多行中文文本
  tft.setCursor(0, 0);
  tft.drawString("第一行：你好", 0, 0);
  tft.setCursor(0, 30);
  tft.drawString("第二行：世界", 0, 30);
  tft.setCursor(0, 60);
  tft.drawString("第三行：Arduino", 0, 60);

  tft.unloadFont(); // 释放字库文件
}

void loop() {
  // 空循环，保持显示
}

要点解读：
多行文本显示：通过多次调用drawString函数，设置不同的y坐标，实现多行文本显示。
字体大小：根据需要选择合适的字体大小，这里使用了28号字体。
文本颜色：可以设置不同的文本颜色，增强显示效果。

3、结合图形的中文静态文本显示

#include <TFT_eSPI.h>
#include "font_24.h" // 导入自定义的中文字库文件

TFT_eSPI tft = TFT_eSPI();

void setup() {
  tft.init(); // 初始化TFT屏幕
  tft.setRotation(1); // 设置屏幕方向
  tft.fillScreen(TFT_BLACK); // 填充屏幕为黑色

  // 绘制一个矩形
  tft.drawRect(10, 10, 100, 50, TFT_RED); // 红色矩形边框
  tft.fillRect(10, 10, 100, 50, TFT_BLUE); // 蓝色矩形填充

  tft.loadFont(font_24); // 加载自定义的中文字库
  tft.setTextColor(TFT_WHITE); // 设置文本颜色为白色
  tft.setCursor(15, 20); // 设置文本起始位置
  tft.drawString("矩形中的文本", 15, 20); // 在矩形中显示中文文本

  tft.unloadFont(); // 释放字库文件
}

void loop() {
  // 空循环，保持显示
}

要点解读：
图形与文本结合：在绘制图形（如矩形）的基础上，显示中文文本，增强视觉效果。
文本位置调整：通过setCursor函数调整文本的起始位置，确保文本显示在图形内部。
颜色搭配：合理搭配图形和文本的颜色，提高显示效果。

注意事项
字库文件生成：需要使用工具（如Processing中的Create_font.pde脚本）生成自定义的中文字库文件。
字库文件大小：生成的字库文件可能较大，建议根据实际需求选择合适的字体大小和字符范围。
内存管理：加载字库文件会占用一定的内存，使用完毕后应及时释放。
显示效果：根据TFT屏幕的分辨率和显示效果，调整文本的大小和位置。

在这里插入图片描述

4、基于U8g2库的OLED/LCD中文显示

#include <U8g2lib.h>
#include <Wire.h>

U8G2_SSD1306_128X64_NONAME_F_SW_I2C u8g2(U8G2_R0, /* clock=*/ D2, /* data=*/ D1, /* reset=*/ U8X8_PIN_NONE);

void setup() {
  u8g2.begin();
  u8g2.enableUTF8Print(); // 启用UTF-8支持
  u8g2.setFont(u8g2_font_unifont_t_chinese1); // 使用自定义中文字体
}

void loop() {
  u8g2.clearBuffer();
  u8g2.setCursor(0, 15);
  u8g2.print("温度: 25℃"); // 显示中文和符号
  u8g2.setCursor(0, 35);
  u8g2.print("湿度: 60%");
  u8g2.sendBuffer();
  delay(1000);
}

要点解读：
字体生成：需通过工具将中文字符转换为U8g2库支持的二进制文件（如u8g2_font_unifont_t_chinese1）。
内存优化：U8g2库专为低资源设备设计，适合嵌入式场景。
多语言支持：通过UTF-8编码可混合显示中英文及符号。

5、基于TFT_eSPI库的LCD中文显示（需自定义字库）

#include <TFT_eSPI.h>
#include "Font\YaHei_20.h" // 自定义中文字库（需提前生成）

TFT_eSPI tft = TFT_eSPI();

void setup() {
  tft.init();
  tft.setRotation(2);
  tft.fillScreen(TFT_BLACK);
  tft.loadFont(YaHei_20); // 加载自定义字体
  tft.setTextColor(TFT_WHITE, TFT_BLACK);
  tft.drawString("设备状态", 40, 50);
  tft.drawString("正常", 40, 90);
  tft.unloadFont(); // 释放内存
}

void loop() {}

要点解读：
字库生成：通过TFT_eSPI/Tools/Create_Smooth_Font工具生成中文字库（如YaHei_20.h）。
性能优化：使用createSprite创建离屏画布可避免闪烁，但示例为简化代码未采用。
动态调整：可通过修改drawString的坐标参数实现多行布局。

6、基于点阵取模的原始TFT驱动（无专用库）

#include <TFT.h>
#include <SPI.h>

#define cs 10
#define dc 9
#define rst 8
TFT TFTscreen = TFT(cs, dc, rst);

// 汉字"温"的16x16点阵数据（示例，实际需完整生成）
const uint8_t hanzi_wen[] = {
  0x04, 0x40, 0x0E, 0x50, 0x78, 0x48, 0x08, 0x48,
  0x08, 0x40, 0xFF, 0xFE, 0x08, 0x40, 0x08, 0x44,
  0x0A, 0x44, 0x0C, 0x48, 0x18, 0x30, 0x68, 0x22,
  0x08, 0x52, 0x08, 0x8A, 0x2B, 0x06, 0x10, 0x02
};

void setup() {
  TFTscreen.begin();
  TFTscreen.background(0, 0, 0);
  TFTscreen.stroke(255, 255, 255);

  // 绘制"温"字（需循环处理点阵数据）
  for (int i = 0; i < 32; i += 2) {
    uint8_t row1 = hanzi_wen[i], row2 = hanzi_wen[i+1];
    for (int bit = 0; bit < 16; bit++) {
      if (row1 & (0x80 >> bit)) TFTscreen.point(10 + bit, 10 + (i/2));
      if (row2 & (0x80 >> bit)) TFTscreen.point(10 + bit, 11 + (i/2));
    }
  }
}

void loop() {}

要点解读：
点阵取模：通过工具（如PCtoLCD2002）将汉字转换为16x16或24x24的二进制数组。
手动绘制：逐行扫描点阵数据，在屏幕上绘制像素点。
局限性：仅支持少量预置汉字，难以动态扩展。

技术选型建议
优先方案：使用U8g2或TFT_eSPI库，通过自定义字库实现灵活的中文字符支持。
备选方案：点阵取模法适用于无专用库的旧硬件，但开发效率低。
注意事项：确保屏幕分辨率足够（如1.8寸TFT为160x128），避免文字截断；优化内存使用，避免程序崩溃。

注意，以上案例只是为了拓展思路，仅供参考。它们可能有错误、不适用或者无法编译。您的硬件平台、使用场景和Arduino版本可能影响使用方法的选择。实际编程时，您要根据自己的硬件配置、使用场景和具体需求进行调整，并多次实际测试。您还要正确连接硬件，了解所用传感器和设备的规范和特性。涉及硬件操作的代码，您要在使用前确认引脚和电平等参数的正确性和安全性。
