【花雕学编程】Arduino TFT 之状态检测

Arduino是一个开放源码的电子原型平台，它可以让你用简单的硬件和软件来创建各种互动的项目。Arduino的核心是一个微控制器板，它可以通过一系列的引脚来连接各种传感器、执行器、显示器等外部设备。Arduino的编程是基于C/C++语言的，你可以使用Arduino IDE（集成开发环境）来编写、编译和上传代码到Arduino板上。Arduino还有一个丰富的库和社区，你可以利用它们来扩展Arduino的功能和学习Arduino的知识。

Arduino的特点是：
1、开放源码：Arduino的硬件和软件都是开放源码的，你可以自由地修改、复制和分享它们。
2、易用：Arduino的硬件和软件都是为初学者和非专业人士设计的，你可以轻松地上手和使用它们。
3、便宜：Arduino的硬件和软件都是非常经济的，你可以用很低的成本来实现你的想法。
4、多样：Arduino有多种型号和版本，你可以根据你的需要和喜好来选择合适的Arduino板。
5、创新：Arduino可以让你用电子的方式来表达你的创意和想象，你可以用Arduino来制作各种有趣和有用的项目，如机器人、智能家居、艺术装置等。

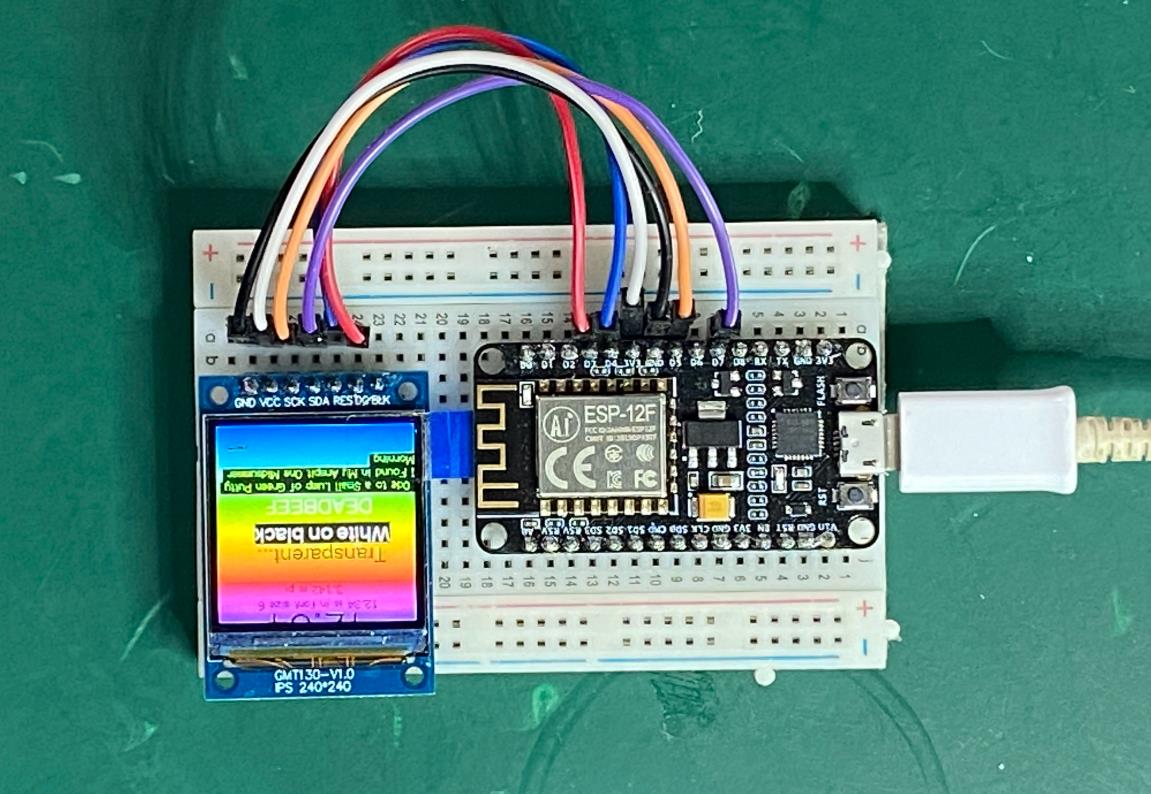

Arduino TFT 是指与 Arduino 开发板兼容的薄膜晶体管（Thin - Film - Transistor）液晶显示屏，以下是其主要特点、应用场景及注意事项的详细介绍：

一、主要特点
1、高分辨率显示：TFT 显示屏通常具有较高的分辨率，能够提供清晰、细腻的图像和文字显示效果。这使得它可以展示复杂的图形界面、丰富的色彩以及详细的信息，满足各种应用对显示质量的要求。
2、快速响应速度：TFT 技术能够实现快速的像素切换，响应速度比传统的液晶显示屏更快。这意味着在显示动态图像或进行交互操作时，不会出现明显的拖影或延迟，提供流畅的视觉体验。
3、宽视角：具有较宽的可视角度，无论从哪个方向观看显示屏，都能获得清晰的图像和一致的色彩表现。这使得在不同角度下观察显示屏时，都能保证信息的准确传达，方便多人同时查看或在不同位置操作设备。
4、丰富的色彩表现：能够呈现出丰富、鲜艳的色彩，具备较高的色彩饱和度和对比度。可以准确地显示各种颜色，使图像和界面更加生动逼真，适用于需要展示彩色图像或进行视觉交互的应用。
5、易于控制：通过 Arduino 开发板可以方便地对 TFT 显示屏进行控制。借助相应的库函数和代码，能够轻松实现图像绘制、文字显示、触摸交互等功能，降低了开发难度，即使对于没有深厚显示技术背景的开发者也较为友好。

二、应用场景
1、人机交互界面：在各种电子设备中，如智能仪器仪表、智能家居控制系统、工业自动化控制面板等，作为人机交互的窗口，用于显示菜单、参数设置界面、实时数据监测以及操作提示等信息，方便用户与设备进行交互。
2、教育领域：可用于制作教育实验设备、电子学习工具等。例如，在教学机器人中作为显示屏，展示机器人的状态信息、任务指令以及互动内容；在电子积木等教育玩具中，显示图形化的编程界面或游戏画面，增加学习的趣味性和互动性。
3、便携式设备：如手持游戏机、电子书阅读器、便携式多媒体播放器等。其高分辨率、宽视角和丰富的色彩表现能够为用户提供良好的视觉享受，同时快速响应速度也适合处理游戏中的动态画面和多媒体内容的播放。
4、物联网应用：在物联网项目中，作为节点设备的显示屏，用于展示传感器采集的数据、设备状态信息以及远程控制界面等。例如，在环境监测系统中，显示温度、湿度、空气质量等数据；在智能农业中，展示农田的灌溉状态、作物生长信息等。

三、需要注意的事项
1、电源管理：TFT 显示屏通常需要稳定的电源供应，并且其功耗相对较高。在与 Arduino 连接时，要确保电源能够满足显示屏的需求，避免因电源不稳定导致显示屏出现闪烁、显示异常或损坏等问题。同时，要合理设计电源电路，考虑节能措施，特别是在电池供电的设备中，以延长设备的续航时间。
2、接口兼容性：不同型号的 Arduino 开发板和 TFT 显示屏可能具有不同的接口类型和通信协议。在选择和使用时，要确保两者之间的接口兼容，并且正确连接引脚。有些 TFT 显示屏可能需要额外的驱动电路或转接板才能与 Arduino 顺利连接，需要仔细阅读产品说明书并进行相应的配置。
3、显示内存限制：虽然 TFT 显示屏能够显示丰富的内容，但 Arduino 的内存资源有限。在绘制复杂图像或显示大量数据时，可能会遇到内存不足的问题。因此，需要合理规划显示内容，优化图像和数据的存储方式，避免因内存耗尽导致程序崩溃或显示异常。
4、驱动程序和库的使用：为了实现 TFT 显示屏的各种功能，需要使用相应的驱动程序和库。不同的显示屏可能需要不同的库，并且这些库可能会不断更新和改进。在使用过程中，要及时关注官方文档和社区资源，获取最新的驱动程序和库，并了解其使用方法和注意事项。同时，要注意库与 Arduino IDE 版本的兼容性，避免出现编译错误或运行时问题。
5、电磁干扰：在一些电磁环境较为复杂的场合，TFT 显示屏可能会受到电磁干扰，导致显示出现噪点、闪烁或颜色异常等问题。此时，需要采取相应的抗干扰措施，如合理布线、使用屏蔽线、添加滤波电容等，以确保显示屏的稳定工作。

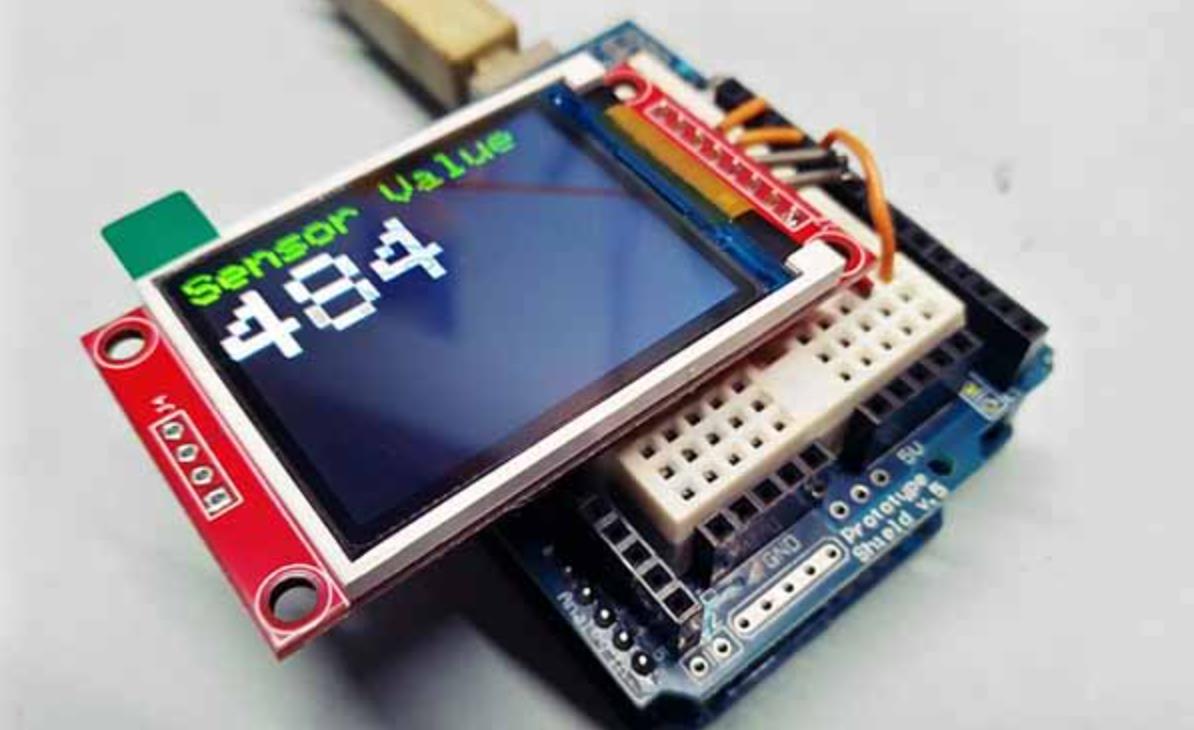

一、主要特点
实时性与动态更新：
状态检测的核心在于实时性和动态更新能力。通过传感器采集数据，并利用 TFT_eSPI 库快速刷新屏幕内容，确保状态变化及时反映在界面上。
支持多种数据形式的动态显示，如数值、图标、进度条和趋势曲线。
多维度状态展示：
能够同时显示多个状态参数（如温度、湿度、电压、电流等），并通过颜色编码、图标和文字区分不同状态。
提供直观的视觉反馈，例如绿色表示正常、黄色表示警告、红色表示异常。
交互与反馈功能：
结合触摸屏或物理按键，用户可以主动查询特定状态或调整检测参数。
支持报警提示功能，例如闪烁图标或声音提醒，确保用户不会忽略重要信息。
模块化设计与可扩展性：
状态检测界面通常采用模块化设计，便于根据需求添加新的检测项目或适配不同的硬件。
可以集成远程监控功能，将状态信息上传至云端或通过网络传输。
低功耗与高效性：
在资源受限的嵌入式系统中，优化绘图算法和减少不必要的刷新操作，降低功耗和计算开销。
使用部分刷新技术，仅更新变化区域，提升屏幕刷新效率。

二、应用场景
工业自动化与设备监控：
实时检测生产线设备的运行状态（如电机转速、温度、振动）和故障报警信息。
示例：工厂流水线上的设备状态检测面板。
智能家居与物联网：
显示家庭环境参数（如温湿度、空气质量、光照强度）和设备状态（如灯光开关、门窗状态）。
示例：智能恒温器的状态显示屏。
健康与医疗监测：
监测人体生理参数（如心率、血氧饱和度、体温）并提供实时反馈。
示例：便携式健康监测仪的状态显示。
环境监测与安全系统：
检测工业现场或公共场所的环境参数（如气体浓度、噪声水平）和安全状态（如火灾报警）。
示例：化工厂中的有害气体检测屏。
教育与科研实验：
在教学或实验中实时显示传感器数据或实验结果，帮助学生理解状态变化。
示例：Arduino 教学实验中的状态检测与显示。
交通与车辆管理：
显示车辆运行状态（如速度、油耗、胎压）和报警信息。
示例：车载仪表盘上的状态检测界面。

三、需要注意的事项
数据采集与处理的准确性：
确保传感器精度和数据采集频率满足实际需求，避免因误差导致误判。
对采集到的数据进行滤波处理（如去噪或平滑算法），提高状态检测的稳定性。
界面设计与用户体验：
界面布局应简洁明了，重要信息需突出显示，避免过多复杂元素分散注意力。
使用颜色编码和图标增强信息的直观性，例如绿色表示正常、红色表示异常。
报警与提示的明确性：
报警信息应醒目且易于识别，例如使用闪烁图标、高亮文字或声音提醒。
提供详细的报警描述或代码，便于用户快速定位问题。
硬件选型与环境适应性：
根据应用环境选择合适的 TFT 屏幕，例如宽温屏、防尘屏或高亮度屏。
工业环境中需考虑抗干扰能力和长时间运行的稳定性。
刷新频率与性能优化：
高频刷新可能导致屏幕闪烁或性能下降，需合理设置刷新间隔。
使用部分刷新技术（仅更新变化区域）而非全屏刷新，提升效率。
电源管理与背光控制：
在电池供电设备中，需考虑屏幕背光的功耗问题。
可通过 PWM 控制背光亮度，或在无操作时自动关闭背光以节省电量。
系统稳定性和容错能力：
加入异常处理机制，确保即使部分功能失效，核心状态检测仍能正常工作。
定期保存关键数据到非易失性存储器（如 EEPROM 或 SD 卡），以便断电后恢复。
扩展性与兼容性：
设计时需考虑未来可能的功能扩展需求，例如支持更多传感器或更高分辨率的屏幕。
确保与现有通信协议（如 Modbus、I2C、SPI）兼容，便于与其他设备集成。

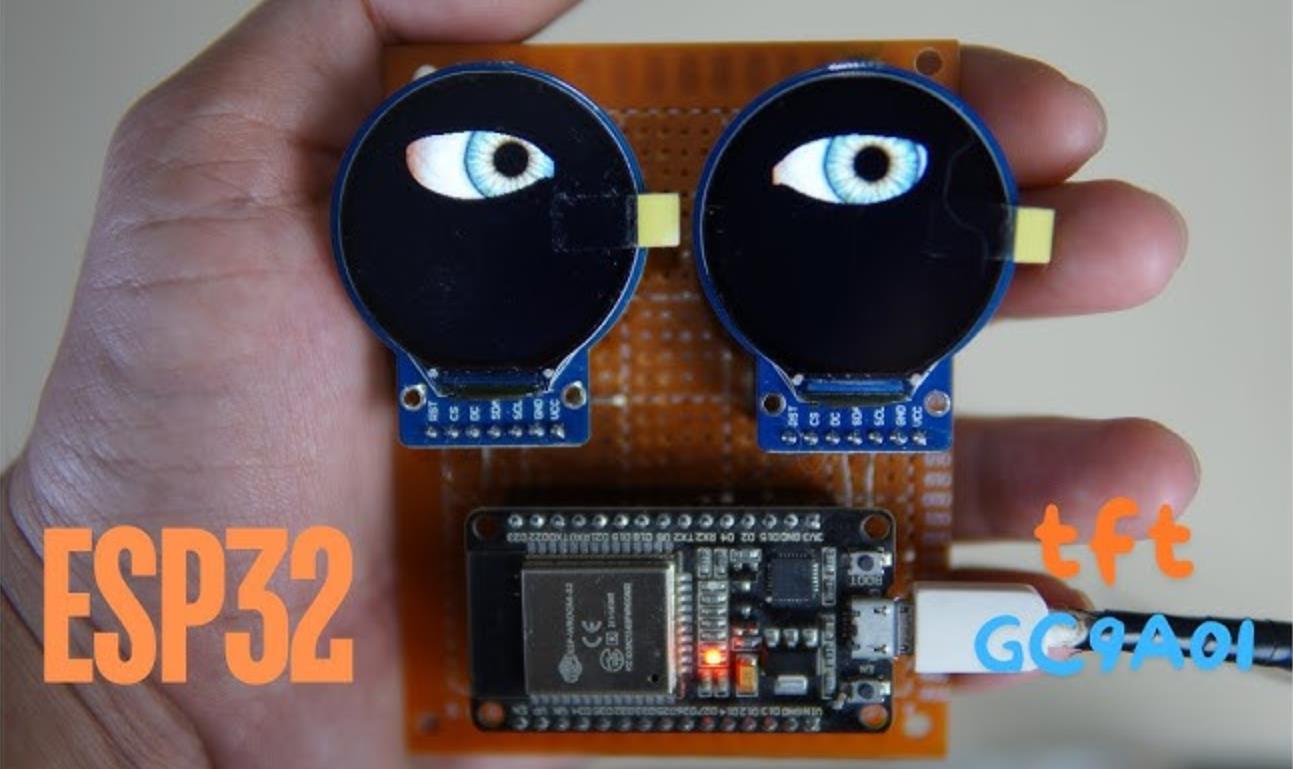

1、设备运行状态检测与显示

#include <SPI.h>
#include <Adafruit_GFX.h>
#include <Adafruit_ILI9341.h>

#define TFT_CS 10
#define TFT_DC 9
#define TFT_RST 8

Adafruit_ILI9341 tft = Adafruit_ILI9341(TFT_CS, TFT_DC, TFT_RST);

bool deviceRunning = false; // 模拟设备运行状态

void setup() {
  tft.begin();
  tft.fillScreen(ILI9341_BLACK);
  tft.setRotation(1);
  tft.setTextSize(2);
  tft.setTextColor(ILI9341_WHITE);
}

void loop() {
  deviceRunning = !deviceRunning; // 模拟状态切换
  updateDeviceStatus(deviceRunning);
  delay(2000); // 每2秒更新一次
}

void updateDeviceStatus(bool status) {
  tft.fillScreen(ILI9341_BLACK);
  if (status) {
    tft.fillCircle(120, 120, 50, ILI9341_GREEN); // 绿色圆圈表示运行
    tft.setCursor(50, 180);
    tft.print("Device: RUNNING");
  } else {
    tft.fillCircle(120, 120, 50, ILI9341_RED); // 红色圆圈表示停止
    tft.setCursor(50, 180);
    tft.print("Device: STOPPED");
  }
}

要点解读
硬件配置：
使用ILI9341控制器，通过SPI接口与Arduino连接。
模拟设备状态切换，实际开发中可替换为数字输入引脚读取设备状态（如电机驱动信号）。
功能实现：
updateDeviceStatus()函数通过颜色（绿色/红色）和文字显示设备运行状态。
使用fillCircle()绘制状态指示灯，fillScreen()清除旧画面。
应用场景：
适用于单台工业设备的运行状态监控，如电机、泵等。

2、环境参数监测与显示

#include <SPI.h>
#include <Adafruit_GFX.h>
#include <Adafruit_ILI9341.h>

#define TFT_CS 10
#define TFT_DC 9
#define TFT_RST 8

Adafruit_ILI9341 tft = Adafruit_ILI9341(TFT_CS, TFT_DC, TFT_RST);

float temperature = 25.0; // 模拟温度值
float humidity = 60.0;    // 模拟湿度值

void setup() {
  tft.begin();
  tft.fillScreen(ILI9341_BLACK);
  tft.setRotation(1);
  tft.setTextSize(2);
  tft.setTextColor(ILI9341_WHITE);
}

void loop() {
  temperature += 0.5; // 模拟温度变化
  humidity += 1.0;    // 模拟湿度变化
  updateEnvironmentData(temperature, humidity);
  delay(2000); // 每2秒更新一次
}

void updateEnvironmentData(float temp, float hum) {
  tft.fillScreen(ILI9341_BLACK);
  tft.setCursor(10, 30);
  tft.print("Temperature: " + String(temp, 1) + " C");
  tft.setCursor(10, 70);
  tft.print("Humidity: " + String(hum, 1) + " %");

  // 添加简单状态指示
  if (temp > 30.0) {
    tft.setCursor(10, 110);
    tft.setTextColor(ILI9341_RED);
    tft.print("Temp: High!");
  } else {
    tft.setCursor(10, 110);
    tft.setTextColor(ILI9341_GREEN);
    tft.print("Temp: Normal");
  }
}

要点解读
硬件配置：
使用ILI9341控制器，通过SPI接口与Arduino连接。
模拟环境参数变化，实际开发中可替换为传感器读取（如DHT11/DHT22）。
功能实现：
updateEnvironmentData()函数显示温度和湿度数据，并根据温度阈值显示状态提示。
使用setTextColor()改变状态提示颜色，增强视觉效果。
应用场景：
适用于工业环境监测，如车间温湿度监控、机房环境监控等。

3、系统故障检测与报警

#include <SPI.h>
#include <Adafruit_GFX.h>
#include <Adafruit_ILI9341.h>

#define TFT_CS 10
#define TFT_DC 9
#define TFT_RST 8

Adafruit_ILI9341 tft = Adafruit_ILI9341(TFT_CS, TFT_DC, TFT_RST);

bool faultDetected = false; // 模拟故障状态

void setup() {
  tft.begin();
  tft.fillScreen(ILI9341_BLACK);
  tft.setRotation(1);
  tft.setTextSize(2);
  tft.setTextColor(ILI9341_WHITE);
}

void loop() {
  faultDetected = !faultDetected; // 模拟故障触发
  checkSystemFault(faultDetected);
  delay(3000); // 每3秒更新一次
}

void checkSystemFault(bool fault) {
  tft.fillScreen(ILI9341_BLACK);
  if (fault) {
    tft.fillRect(0, 0, 240, 80, ILI9341_RED); // 红色背景报警
    tft.setTextColor(ILI9341_WHITE);
    tft.setCursor(20, 30);
    tft.print("SYSTEM FAULT!");
    tft.setCursor(20, 70);
    tft.print("Check System!");
  } else {
    tft.setTextColor(ILI9341_GREEN);
    tft.setCursor(60, 120);
    tft.print("System Normal");
  }
}

要点解读
硬件配置：
使用ILI9341控制器，通过SPI接口与Arduino连接。
模拟故障状态切换，实际开发中可替换为故障检测逻辑（如传感器异常、通信超时）。
功能实现：
checkSystemFault()函数通过红色背景和文字提示显示系统故障。
使用fillRect()绘制报警区域，确保报警信息醒目。
应用场景：
适用于工业设备的故障报警系统，如过载、短路、通信中断等。

4、检测温度传感器状态并显示

#include <Adafruit_GFX.h>
#include <Adafruit_ST7735.h>
#include <DHT.h>

// 定义DHT传感器类型和引脚
#define DHTTYPE DHT11
#define DHTPIN 2

// 初始化DHT传感器
DHT dht(DHTPIN, DHTTYPE);

// 初始化TFT屏幕
Adafruit_ST7735 tft = Adafruit_ST7735(7, 8, 9, 10, 11);

void setup() {
  // 初始化串口通信
  Serial.begin(9600);
  // 初始化DHT传感器
  dht.begin();
  // 初始化TFT屏幕
  tft.initR(INITR_BLACKTAB);
  tft.fillScreen(ST7735_BLACK);
  tft.setTextColor(ST7735_WHITE);
}

void loop() {
  // 读取温度和湿度
  float h = dht.readHumidity();
  float t = dht.readTemperature();

  // 检查是否读取成功
  if (isnan(h) || isnan(t)) {
    Serial.println("Failed to read from DHT sensor!");
    tft.setCursor(0, 0);
    tft.print("Failed to read sensor!");
  } else {
    // 在串口打印温度和湿度
    Serial.print("Humidity: ");
    Serial.print(h);
    Serial.print(" %\t");
    Serial.print("Temperature: ");
    Serial.print(t);
    Serial.println(" *C");

    // 在TFT屏幕上显示温度和湿度
    tft.setCursor(0, 0);
    tft.print("Humidity: ");
    tft.print(h);
    tft.print(" %");
    tft.setCursor(0, 16);
    tft.print("Temperature: ");
    tft.print(t);
    tft.print(" *C");
  }

  // 延迟一段时间
  delay(2000);
}

要点解读：首先引入必要的库，包括用于 TFT 屏幕的Adafruit_GFX和Adafruit_ST7735，以及用于温度传感器的DHT库。定义了传感器类型和引脚，初始化传感器和 TFT 屏幕。在loop函数中，读取传感器数据，检查是否读取成功，若成功则在串口和 TFT 屏幕上显示温度和湿度，若失败则在屏幕上显示错误信息。最后延迟一段时间，以便定期更新数据。

5、检测按钮状态并显示

#include <Adafruit_GFX.h>
#include <Adafruit_ST7735.h>

// 定义按钮引脚
const int buttonPin = 4;
// 初始化TFT屏幕
Adafruit_ST7735 tft = Adafruit_ST7735(7, 8, 9, 10, 11);

void setup() {
  // 初始化串口通信
  Serial.begin(9600);
  // 设置按钮引脚为输入模式
  pinMode(buttonPin, INPUT);
  // 初始化TFT屏幕
  tft.initR(INITR_BLACKTAB);
  tft.fillScreen(ST7735_BLACK);
  tft.setTextColor(ST7735_WHITE);
}

void loop() {
  // 读取按钮状态
  int buttonState = digitalRead(buttonPin);

  // 在串口打印按钮状态
  Serial.print("Button State: ");
  Serial.println(buttonState);

  // 在TFT屏幕上显示按钮状态
  tft.setCursor(0, 0);
  tft.print("Button State: ");
  if (buttonState == HIGH) {
    tft.print("Pressed");
  } else {
    tft.print("Released");
  }

  // 延迟一段时间
  delay(500);
}

要点解读：引入 TFT 屏幕相关库，定义按钮引脚，初始化串口、按钮引脚和 TFT 屏幕。在loop函数中，读取按钮状态，通过串口和 TFT 屏幕显示按钮当前状态，即是否被按下。通过延迟函数控制检测和显示的频率。

6、检测多个传感器状态并显示

#include <Adafruit_GFX.h>
#include <Adafruit_ST7735.h>
#include <DHT.h>
#include <HCSR04.h>

// 定义DHT传感器类型和引脚
#define DHTTYPE DHT11
#define DHTPIN 2
// 初始化DHT传感器
DHT dht(DHTPIN, DHTTYPE);

// 定义超声波传感器引脚
const int trigPin = 3;
const int echoPin = 4;
// 初始化超声波传感器
HCSR04 ultrasonic(trigPin, echoPin);

// 初始化TFT屏幕
Adafruit_ST7735 tft = Adafruit_ST7735(7, 8, 9, 10, 11);

void setup() {
  // 初始化串口通信
  Serial.begin(9600);
  // 初始化DHT传感器
  dht.begin();
  // 初始化TFT屏幕
  tft.initR(INITR_BLACKTAB);
  tft.fillScreen(ST7735_BLACK);
  tft.setTextColor(ST7735_WHITE);
}

void loop() {
  // 读取温度和湿度
  float h = dht.readHumidity();
  float t = dht.readTemperature();

  // 读取超声波传感器距离
  float distance = ultrasonic.distance();

  // 检查是否读取成功
  if (isnan(h) || isnan(t)) {
    Serial.println("Failed to read from DHT sensor!");
    tft.setCursor(0, 0);
    tft.print("Failed to read DHT sensor!");
  } else {
    // 在串口打印温度、湿度和距离
    Serial.print("Humidity: ");
    Serial.print(h);
    Serial.print(" %\t");
    Serial.print("Temperature: ");
    Serial.print(t);
    Serial.print(" *C\t");
    Serial.print("Distance: ");
    Serial.print(distance);
    Serial.println(" cm");

    // 在TFT屏幕上显示温度、湿度和距离
    tft.setCursor(0, 0);
    tft.print("Humidity: ");
    tft.print(h);
    tft.print(" %");
    tft.setCursor(0, 16);
    tft.print("Temperature: ");
    tft.print(t);
    tft.print(" *C");
    tft.setCursor(0, 32);
    tft.print("Distance: ");
    tft.print(distance);
    tft.print(" cm");
  }

  // 延迟一段时间
  delay(2000);
}

要点解读：引入多个传感器相关的库，包括DHT库用于温度和湿度传感器，HCSR04库用于超声波传感器，以及 TFT 屏幕库。定义了各个传感器的引脚并进行初始化。在loop函数中，分别读取温度、湿度和超声波传感器的距离数据，检查温度和湿度数据是否读取成功，若成功则在串口和 TFT 屏幕上显示所有传感器的数据，若温度和湿度读取失败则在屏幕上显示相应错误信息。同样通过延迟函数控制数据更新的频率。

注意，以上案例只是为了拓展思路，仅供参考。它们可能有错误、不适用或者无法编译。您的硬件平台、使用场景和Arduino版本可能影响使用方法的选择。实际编程时，您要根据自己的硬件配置、使用场景和具体需求进行调整，并多次实际测试。您还要正确连接硬件，了解所用传感器和设备的规范和特性。涉及硬件操作的代码，您要在使用前确认引脚和电平等参数的正确性和安全性。
