Arduino是一个开放源码的电子原型平台，它可以让你用简单的硬件和软件来创建各种互动的项目。Arduino的核心是一个微控制器板，它可以通过一系列的引脚来连接各种传感器、执行器、显示器等外部设备。Arduino的编程是基于C/C++语言的，你可以使用Arduino IDE（集成开发环境）来编写、编译和上传代码到Arduino板上。Arduino还有一个丰富的库和社区，你可以利用它们来扩展Arduino的功能和学习Arduino的知识。

Arduino的特点是：
1、开放源码：Arduino的硬件和软件都是开放源码的，你可以自由地修改、复制和分享它们。
2、易用：Arduino的硬件和软件都是为初学者和非专业人士设计的，你可以轻松地上手和使用它们。
3、便宜：Arduino的硬件和软件都是非常经济的，你可以用很低的成本来实现你的想法。
4、多样：Arduino有多种型号和版本，你可以根据你的需要和喜好来选择合适的Arduino板。
5、创新：Arduino可以让你用电子的方式来表达你的创意和想象，你可以用Arduino来制作各种有趣和有用的项目，如机器人、智能家居、艺术装置等。

在这里插入图片描述

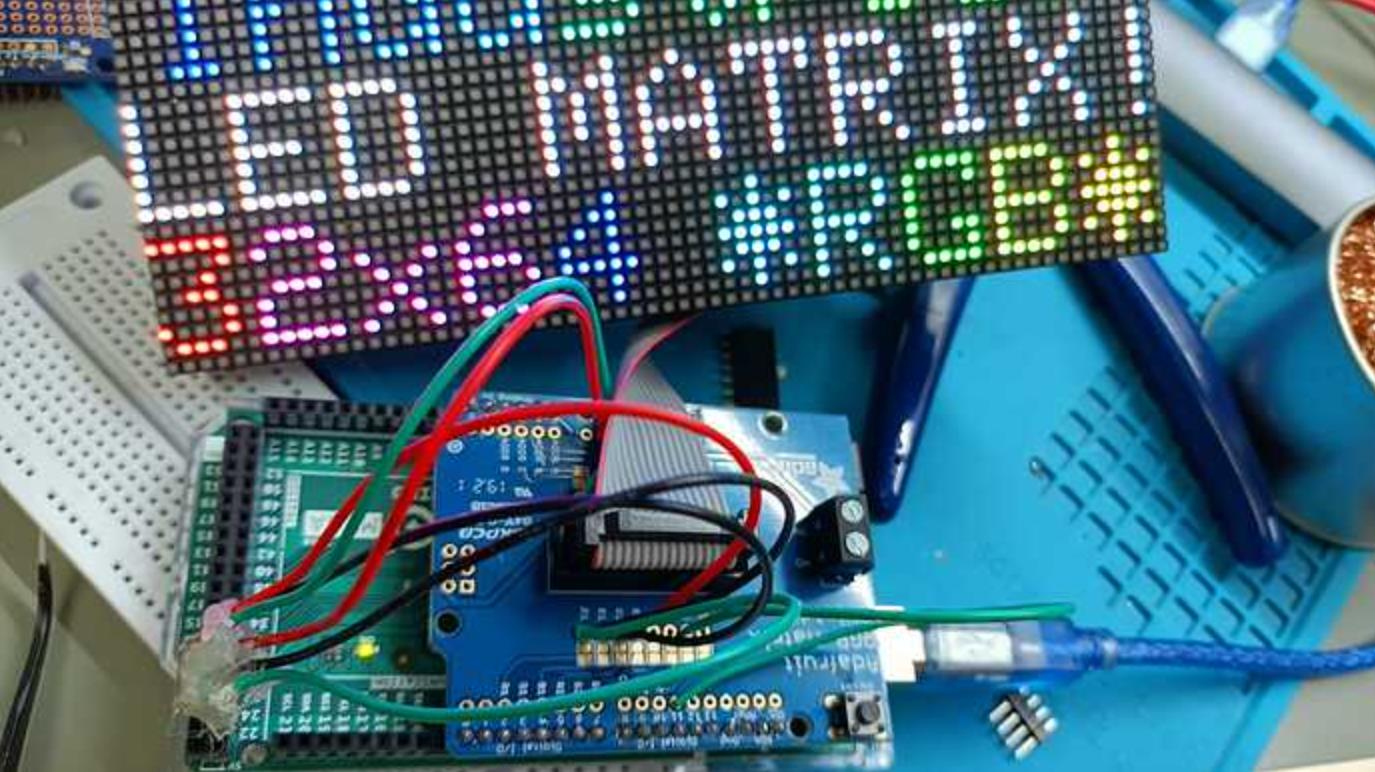

HUB75 是一种常用于驱动LED点阵屏（如RGB LED面板）的接口协议。结合Arduino平台，可以实现对LED屏幕的控制和内容显示。以下是关于Arduino HUB75的详细解析，包括其主要特点、应用场景以及需要注意的事项。

一、主要特点
高分辨率显示
HUB75接口支持控制高密度的LED点阵屏，能够实现精细的画面显示。
常见的HUB75 LED屏幕分辨率包括64x32、128x64等，适合展示文字、图形和简单动画。
RGB全彩显示
HUB75接口支持RGB三色LED，能够生成16位或更高颜色深度的图像，提供丰富的色彩表现力。
可以通过PWM（脉宽调制）技术实现亮度调节和灰度控制。
多屏拼接能力
多块HUB75 LED屏幕可以通过级联方式连接，形成更大的显示区域。
这种特性非常适合需要大尺寸显示的应用场景。
实时刷新与动态更新
HUB75屏幕支持实时刷新内容，能够动态显示文本、图形或动画。
刷新率通常较高（如>60Hz），确保显示内容流畅无闪烁。
硬件接口简单
HUB75接口使用行选信号（Row Select）、列数据信号（Column Data）和时钟信号（Clock）等基本信号线，硬件连接较为直观。
配合专门的驱动库（如PxMatrix或FastLED），可以快速实现屏幕控制。
低成本与易用性
HUB75 LED屏幕价格相对低廉，适合预算有限的项目。
结合Arduino开发板，硬件搭建和编程门槛较低，适合初学者和专业开发者。

二、应用场景
信息显示系统
在商场、车站、机场等公共场所，HUB75 LED屏幕可用于显示公告、时间表、天气信息等。
动态滚动文字和图形内容能够吸引用户注意力。
广告与宣传
HUB75屏幕广泛应用于户外广告牌、店铺招牌等场景，用于展示产品信息、促销活动或品牌宣传。
支持动画效果，增强了视觉冲击力。
教育与培训
在教室或实验室中，HUB75屏幕可以用作教学辅助工具，展示课程内容、实验步骤或动态演示。
学生也可以通过动手实践学习嵌入式开发知识。
娱乐与游戏
在游戏开发中，HUB75屏幕可以用来制作简单的像素风格游戏界面。
也可用于派对装饰、灯光秀等娱乐场景。
工业监控与仪表盘
在工业环境中，HUB75屏幕可用于显示设备运行状态、生产数据或报警信息。
动态更新功能使其适合实时监控应用。
智能家居与人机交互
在智能家居系统中，HUB75屏幕可以用作控制面板，显示环境参数（如温度、湿度）或设备状态。
用户可以通过触摸屏或其他输入设备与屏幕进行交互。

三、需要注意的事项
电源管理
HUB75 LED屏幕功耗较高，尤其是在全亮状态下，可能需要独立的电源供电。
确保电源容量足够，并注意散热问题，避免因过载导致设备损坏。
信号完整性
HUB75接口的信号线较多（如A/B/C/D/E行选信号、R/G/B数据信号等），布线时需注意信号完整性。
长距离传输可能导致信号衰减，建议使用屏蔽线或增加信号放大器。
刷新率与帧率优化
如果刷新率过低，可能导致屏幕闪烁或画面撕裂。需根据屏幕规格合理设置刷新率。
在动态显示内容时，注意优化代码逻辑，减少不必要的计算开销。
颜色校准与亮度调节
不同批次的LED屏幕可能存在颜色偏差，需进行颜色校准以保证一致性。
亮度调节需考虑环境光线条件，避免过亮或过暗影响观看体验。
库的选择与兼容性
使用专用的HUB75驱动库（如PxMatrix或RGBmatrixPanel）可以简化开发流程。
确保所选库与目标屏幕和Arduino板兼容，并根据需要调整配置参数。
屏幕分辨率与内存占用
高分辨率屏幕需要更多的内存来存储显示缓冲区，可能超出某些Arduino板（如Uno）的内存限制。
对于资源有限的开发板，可以选择降低分辨率或使用外部存储（如SPI RAM）。
散热与防护
长时间运行可能导致LED屏幕发热，需确保良好的散热条件。
在户外使用时，需注意防水、防尘等防护措施，延长屏幕寿命。

四、实现步骤
实现基于Arduino的HUB75屏幕控制的基本步骤如下：
硬件连接
将HUB75屏幕的数据引脚（如R1、G1、B1、CLK、LAT、OE等）连接到Arduino板的对应引脚。
确保电源连接正确，并为屏幕提供足够的电流。
安装驱动库
下载并安装适合的HUB75驱动库（如PxMatrix或RGBmatrixPanel），并根据文档完成配置。
初始化屏幕
在代码中初始化屏幕参数（如分辨率、刷新率、颜色深度等）。
绘制内容
使用库提供的函数绘制文字、图形或动画，并将其显示在屏幕上。
优化性能
根据实际需求优化刷新率、帧率和内存使用，确保显示内容流畅且稳定。

五、总结
Arduino HUB75是一种灵活且高效的LED屏幕控制方案，适用于多种应用场景，从信息显示到广告宣传再到工业监控。通过合理的设计和优化，可以充分发挥其潜力，满足不同需求。然而，在实际使用中需要注意电源管理、信号完整性、刷新率优化等问题，以确保最终效果符合预期。

在这里插入图片描述

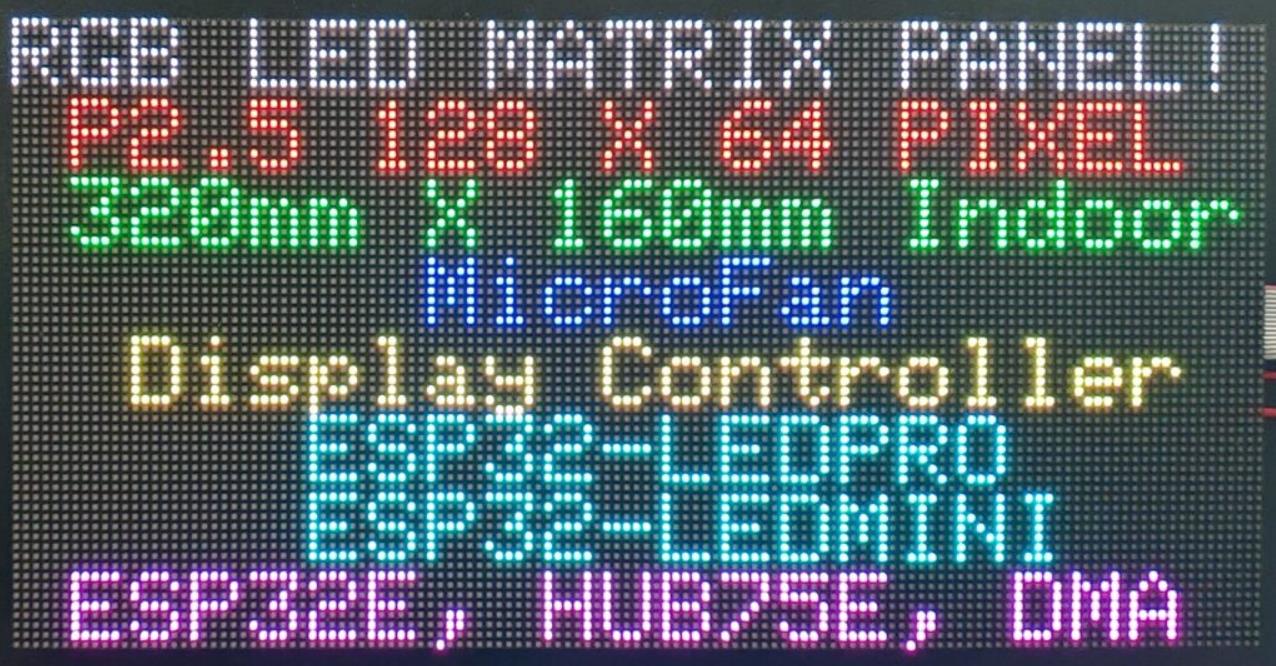

Arduino HUB75之图形绘制与动画

一、主要特点
Arduino + HUB75 LED屏幕组成的显示系统，在图形绘制与动画展示方面具有以下显著技术优势：

  1. 高分辨率点阵显示能力
    HUB75是用于驱动RGB全彩LED点阵屏的工业级接口协议，适合驱动如64x32、128x64等常见尺寸的LED模块。
    每个像素点可独立控制颜色（通常使用RGB三色），支持高达65K色（RGB565）或更高色彩深度。
  2. 丰富的图形绘制功能
    借助开发库（如 PxMatrix 或 MD_Parola + MD_MAX72XX），可以实现：
    基本图形绘制：直线（line）、矩形（rect）、圆形（circle）、椭圆、弧线等；
    填充图形：实心矩形、多边形填充；
    图像显示：静态位图（BMP）或自定义像素数组；
    文字渲染：支持矢量字体、点阵字体、自定义字符集。
  3. 灵活的动画机制支持
    动画可通过“帧缓冲 + 定时刷新”方式实现，即逐帧绘制并定时更新画面；
    可实现以下动画类型：
    移动动画：如图标/文字在屏幕上滑动；
    过渡效果：淡入淡出、扫屏切换、缩放出现等；
    动态图表：模拟仪表、进度条、温度条；
    粒子特效：烟花、流星、雨滴、闪光等简单粒子动画；
    状态指示：心跳灯、旋转加载轮、闪烁提示等 UI 动效。
  4. 模块化扩展性强
    多块HUB75屏幕可以通过串接方式组成更大的虚拟屏幕，适用于制作大尺寸动画墙或信息墙；
    支持水平和垂直拼接，并可在代码中处理为单个逻辑屏幕进行统一绘图。
  5. 良好的开发生态与兼容性
    主流 Arduino 平台支持良好：
    Arduino Uno/Nano：适合小尺寸静态图形；
    ESP32/ESP8266：性能更强，适合复杂动画及联网数据驱动；
    多种绘图库可用：
    PxMatrix：专为HUB72 RGB矩阵设计，适合 Arduino Uno/Nano；
    MD_MAX72XX + MD_Parola：基于 MAX7219 驱动芯片的衍生方案，也可适配部分 HUB75 屏；
    自定义帧缓存管理：对熟悉嵌入式图形编程者提供最大灵活性。

二、应用场景
Arduino HUB75图形绘制与动画技术广泛应用于以下领域：

  1. 智能零售与数字标牌
    商场/便利店电子价签、促销广告滚动播放；
    餐饮店菜单展示、饮品定制界面；
    无人商店交互屏、扫码支付图形反馈。
  2. 工业监控与可视化仪表盘
    工厂设备状态监测：温度、压力、产线状态图形化；
    能源管理系统：动态能量流动图、能耗曲线；
    报警提示动画：闪烁红框+声音联动。
  3. 交通与城市基础设施
    地铁/公交站电子时刻表，带滚动动画；
    机场航班信息屏，滚动+跳转+高亮提醒；
    公共安全报警系统，配合灯光与声音触发图形警示。
  4. 教育与科普展示
    科技馆互动装置，如“光速演示”、“电磁感应图示”；
    学校电子班牌，展示课程安排、考勤状态、天气信息；
    教学用信号分析仪、简易波形发生器图形化输出。
  5. 艺术装置与舞台视觉
    LED艺术墙、互动投影装置；
    音乐节灯光秀背景，音频频谱动态映射；
    舞蹈表演服装上的动画头盔或袖口显示。
  6. 智能家居与物联网终端
    智能门铃显示屏，来客提示+动画欢迎语；
    家庭气象站，显示温湿度趋势图；
    宠物喂食机状态反馈，如“食物已投放”。

三、需要注意的事项
虽然 Arduino HUB75 在图形绘制与动画方面潜力巨大，但在实际开发中仍需注意如下关键问题：

  1. 硬件资源限制
    RAM 有限：如 Arduino Uno 仅有 2KB RAM，不足以存储较大图像帧缓存；
    CPU 性能瓶颈：复杂动画需要较多计算，可能造成卡顿；
    建议方案：
    使用 ESP32 等高性能平台；
    合理分配帧缓存大小；
    采用双缓冲或差值更新策略减少重绘面积。
  2. 功耗与散热问题
    HUB75 LED屏亮度高、电流大，长时间高亮度运行会产生明显发热；
    建议措施：
    控制屏幕亮度级别（避免100%亮度）；
    使用外部稳压电源供电，避免烧毁 USB 接口；
    加装风扇或散热片以延长使用寿命。
  3. 图形刷新率与流畅性优化
    刷新率过低会导致动画卡顿、拖影；
    应根据动画复杂度设定适当的刷新周期（一般不低于 20Hz）；
    可通过中断或定时器精确控制帧间隔。
  4. 图形内存占用优化
    图形绘制常需大量缓冲区存储当前帧内容；
    对于资源受限平台，应尽量简化图形结构、压缩图像数据格式（如使用 RLE 编码）。
  5. 动画逻辑设计复杂性
    多对象动画需引入状态机或面向对象设计；
    复杂动画需考虑资源调度、优先级排序、帧同步等问题；
    建议使用类封装图形元素（如Sprite类）提升代码可维护性。
  6. 多屏拼接一致性
    若使用多个 HUB75 屏拼接成大屏幕，需确保各屏幕间：
    数据同步（使用共享时钟或主从模式）；
    显示内容一致（逻辑屏幕划分清晰）；
    亮度与色彩一致（避免因焊接差异导致色差）。
  7. 长期运行稳定性与故障恢复
    工业或公共场合部署需考虑：
    异常重启自动恢复机制；
    内存泄漏检测与释放；
    屏幕保护机制（如黑屏休息、防残影）；
    定期重启脚本或看门狗机制。

在这里插入图片描述

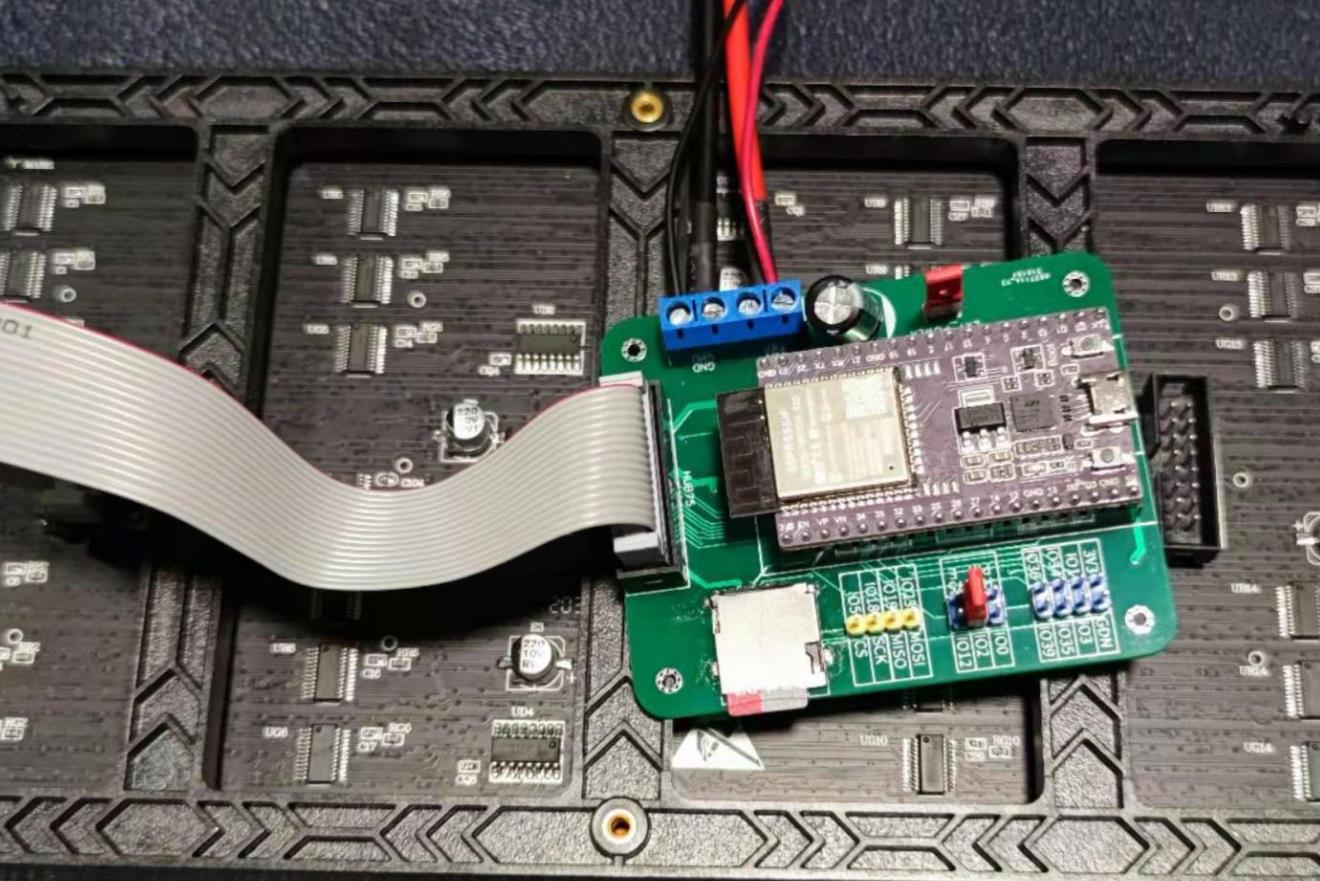

1、动态圆形大小变化

#include <RGBmatrixPanel.h>

// 定义HUB75引脚
#define CLK  8
#define OE   9
#define LAT 10
#define A   A0
#define B   A1
#define C   A2

// 创建RGBmatrixPanel对象
RGBmatrixPanel matrix(A, B, C, CLK, LAT, OE, false);

// 圆形中心坐标
int centerX = 16;
int centerY = 16;
// 圆形初始半径
int radius = 5;
// 半径变化步长
int step = 1;

void setup() {
  matrix.begin(); // 初始化矩阵面板
}

void loop() {
  matrix.fillScreen(0); // 清屏
  matrix.drawCircle(centerX, centerY, radius, matrix.Color333(0, 0, 7)); // 绘制蓝色圆形
  matrix.swapBuffers(false); // 更新显示
  radius += step; // 改变半径
  if (radius >= 10 || radius <= 3) {
    step = -step; // 判断半径是否超出范围并反转方向
  }
  delay(100); // 延迟控制动画速度
}

要点解读：
动态效果：通过循环改变圆的半径，实现动态效果。
清屏操作：每次更新显示前使用fillScreen(0)清屏，避免残影。
颜色设置：使用matrix.Color333()设置圆的颜色。
边界处理：通过判断半径是否超出设定范围，改变半径变化方向。
速度控制：通过delay()函数控制动画速度。

2、圆形位置动态移动

#include <RGBmatrixPanel.h>

// 定义HUB75引脚
#define CLK  8
#define OE   9
#define LAT 10
#define A   A0
#define B   A1
#define C   A2

// 创建RGBmatrixPanel对象
RGBmatrixPanel matrix(A, B, C, CLK, LAT, OE, false);

// 圆形初始坐标
int x = 5;
int y = 5;
// 坐标变化步长
int stepX = 1;
int stepY = 1;
// 圆形半径
int radius = 3;

void setup() {
  matrix.begin(); // 初始化矩阵面板
}

void loop() {
  matrix.fillScreen(0); // 清屏
  matrix.drawCircle(x, y, radius, matrix.Color333(7, 0, 0)); // 绘制红色圆形
  matrix.swapBuffers(false); // 更新显示
  x += stepX; // 改变坐标
  y += stepY;
  if (x >= matrix.width() - radius || x <= radius) {
    stepX = -stepX; // 判断是否到达边界并反转方向
  }
  if (y >= matrix.height() - radius || y <= radius) {
    stepY = -stepY;
  }
  delay(50); // 延迟控制动画速度
}

要点解读：
动态位置逻辑：通过x和y变量记录圆形的坐标，每次循环更新坐标。
边界判断：通过条件语句判断圆形是否到达屏幕边界，根据情况改变坐标变化方向。
颜色设置：使用matrix.Color333()设置圆形颜色。
速度控制：通过delay()函数控制动画速度。

3、圆形颜色动态渐变

#include <RGBmatrixPanel.h>

// 定义HUB75引脚
#define CLK  8
#define OE   9
#define LAT 10
#define A   A0
#define B   A1
#define C   A2

// 创建RGBmatrixPanel对象
RGBmatrixPanel matrix(A, B, C, CLK, LAT, OE, false);

// 圆形中心坐标
int centerX = 16;
int centerY = 16;
// 圆形半径
int radius = 5;
// 颜色渐变计数器
int colorStep = 0;

void setup() {
  matrix.begin(); // 初始化矩阵面板
}

void loop() {
  matrix.fillScreen(0); // 清屏
  uint16_t color = matrix.Color333(colorStep % 8, (colorStep + 2) % 8, (colorStep + 4) % 8); // 颜色渐变
  matrix.drawCircle(centerX, centerY, radius, color); // 绘制圆形
  matrix.swapBuffers(false); // 更新显示
  colorStep++; // 颜色渐变计数器递增
  delay(100); // 延迟控制动画速度
}

要点解读：
颜色渐变实现：通过colorStep变量作为颜色渐变计数器，每次循环改变颜色。
颜色计算：使用matrix.Color333()函数根据colorStep的值计算出不同的颜色。
清屏与更新：每次更新显示前清屏，避免残影。
速度控制：通过delay()函数控制动画速度。

在这里插入图片描述

4、工业设备状态指示灯动画

#include <RGBmatrixPanel.h>
#define CLK 8
#define OE 9
#define LAT 10
#define A A0
#define B A1
#define C A2
RGBmatrixPanel matrix(A, B, C, CLK, LAT, OE, false);

bool deviceStatus = true; // true=正常, false=异常
unsigned long lastChangeTime = 0;
const int changeInterval = 3000; // 3秒切换状态

void setup() {
  matrix.begin();
}

void loop() {
  if (millis() - lastChangeTime >= changeInterval) {
    lastChangeTime = millis();
    deviceStatus = !deviceStatus; // 切换状态
  }

  matrix.fillScreen(0);
  if (deviceStatus) {
    // 正常状态：绿色呼吸灯效果
    for (int i = 0; i < 8; i++) {
      matrix.fillCircle(16, 16, i, matrix.Color333(0, i, 0));
      delay(50);
      matrix.fillCircle(16, 16, i, 0); // 擦除上一帧
    }
  } else {
    // 异常状态：红色闪烁
    matrix.fillScreen(matrix.Color333(7, 0, 0));
    delay(200);
    matrix.fillScreen(0);
    delay(200);
  }
}

要点解读：
状态模拟：通过deviceStatus变量控制正常/异常状态切换。
呼吸灯效果：利用fillCircle逐层绘制并擦除，实现平滑的亮度变化。
非阻塞延迟：使用delay()但通过状态机可优化为非阻塞模式（如millis()计时）。

5、生产进度条动画

#include <RGBmatrixPanel.h>
#define CLK 8
#define OE 9
#define LAT 10
#define A A0
#define B A1
#define C A2
RGBmatrixPanel matrix(A, B, C, CLK, LAT, OE, false);

float progress = 0.0;
unsigned long lastUpdateTime = 0;
const int updateInterval = 100; // 100毫秒更新一次

void setup() {
  matrix.begin();
  matrix.setTextSize(1);
}

void loop() {
  if (millis() - lastUpdateTime >= updateInterval) {
    lastUpdateTime = millis();
    progress += 0.01; // 模拟进度增加
    if (progress > 1.0) progress = 0.0;

    matrix.fillScreen(0);
    // 绘制进度条边框
    matrix.drawRect(10, 10, 44, 10, matrix.Color333(0, 7, 0));
    // 填充进度
    int fillWidth = 44 * progress;
    matrix.fillRect(10, 10, fillWidth, 10, matrix.Color333(0, 0, 7));
    // 显示百分比
    matrix.setCursor(15, 25);
    matrix.print(int(progress * 100));
    matrix.print("%");
  }
}

要点解读：
动态填充：通过fillRect和drawRect实现进度条动画。
百分比显示：实时计算并显示完成率，辅助生产管理。
平滑更新：updateInterval控制刷新频率，避免闪烁。

6、环境参数阈值警告动画

#include <RGBmatrixPanel.h>
#define CLK 8
#define OE 9
#define LAT 10
#define A A0
#define B A1
#define C A2
RGBmatrixPanel matrix(A, B, C, CLK, LAT, OE, false);

float temperature = 25.0;
bool alarmActive = false;
unsigned long lastAlarmTime = 0;
const int alarmInterval = 100; // 100毫秒闪烁一次

void setup() {
  matrix.begin();
}

void loop() {
  // 模拟温度变化
  temperature += 0.1;
  if (temperature > 30.0) {
    temperature = 20.0; // 重置温度
    alarmActive = true;
  }

  if (alarmActive && millis() - lastAlarmTime >= alarmInterval) {
    lastAlarmTime = millis();
    // 红色边框闪烁
    static bool showBorder = false;
    showBorder = !showBorder;
    matrix.fillScreen(0);
    if (showBorder) {
      matrix.drawRect(0, 0, 64, 32, matrix.Color333(7, 0, 0));
    }
    // 显示温度值
    matrix.setCursor(10, 10);
    matrix.print("Temp: ");
    matrix.print(temperature, 1);
  } else {
    // 正常显示
    matrix.fillScreen(0);
    matrix.setCursor(10, 10);
    matrix.print("Temp: ");
    matrix.print(temperature, 1);
  }
}

要点解读：
阈值触发：当温度超过30°C时激活报警动画。
边框闪烁：通过drawRect和定时器实现警示效果。
状态恢复：温度重置后自动退出报警状态。
通用优化技巧
双缓冲技术：频繁刷新时使用matrix.swapBuffers(true)减少闪烁。
低功耗模式：无动画时调用matrix.fillScreen(0)并降低亮度。
硬件加速：对于复杂图形，可考虑使用SmartMatrix库提升性能。

注意，以上案例只是为了拓展思路，仅供参考。它们可能有错误、不适用或者无法编译。您的硬件平台、使用场景和Arduino版本可能影响使用方法的选择。实际编程时，您要根据自己的硬件配置、使用场景和具体需求进行调整，并多次实际测试。您还要正确连接硬件，了解所用传感器和设备的规范和特性。涉及硬件操作的代码，您要在使用前确认引脚和电平等参数的正确性和安全性。
