Arduino是一个开放源码的电子原型平台，它可以让你用简单的硬件和软件来创建各种互动的项目。Arduino的核心是一个微控制器板，它可以通过一系列的引脚来连接各种传感器、执行器、显示器等外部设备。Arduino的编程是基于C/C++语言的，你可以使用Arduino IDE（集成开发环境）来编写、编译和上传代码到Arduino板上。Arduino还有一个丰富的库和社区，你可以利用它们来扩展Arduino的功能和学习Arduino的知识。

Arduino的特点是：
1、开放源码：Arduino的硬件和软件都是开放源码的，你可以自由地修改、复制和分享它们。
2、易用：Arduino的硬件和软件都是为初学者和非专业人士设计的，你可以轻松地上手和使用它们。
3、便宜：Arduino的硬件和软件都是非常经济的，你可以用很低的成本来实现你的想法。
4、多样：Arduino有多种型号和版本，你可以根据你的需要和喜好来选择合适的Arduino板。
5、创新：Arduino可以让你用电子的方式来表达你的创意和想象，你可以用Arduino来制作各种有趣和有用的项目，如机器人、智能家居、艺术装置等。

在这里插入图片描述

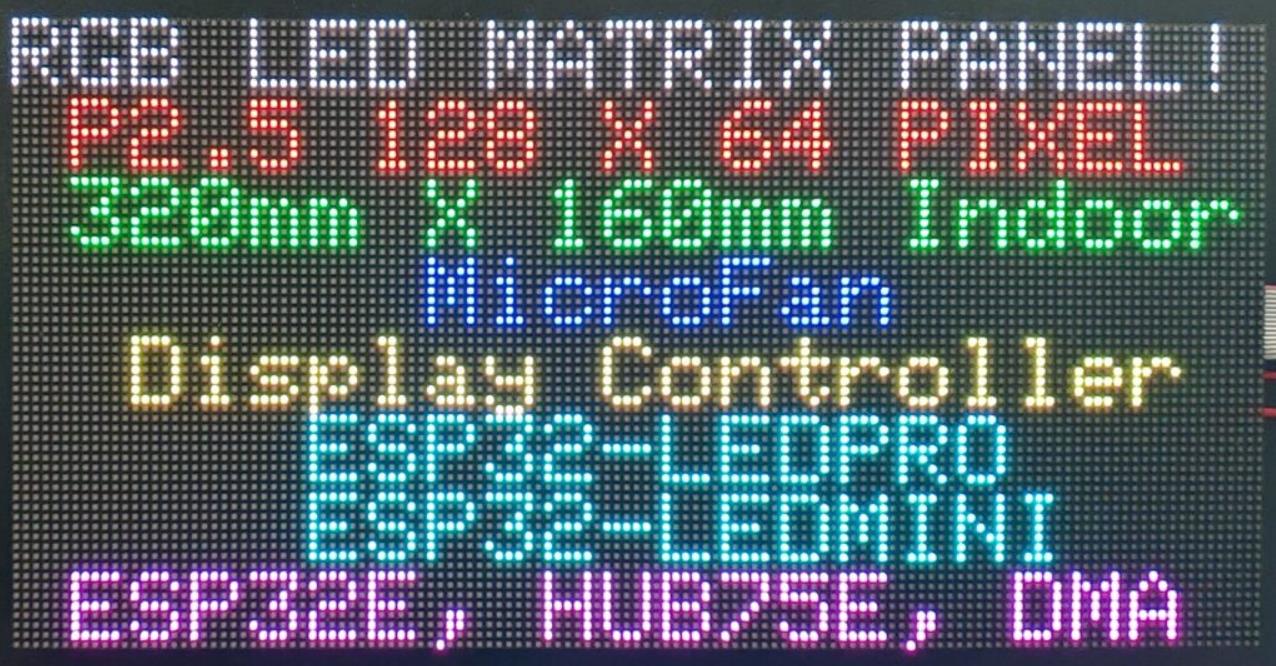

HUB75 是一种常用于驱动LED点阵屏（如RGB LED面板）的接口协议。结合Arduino平台，可以实现对LED屏幕的控制和内容显示。以下是关于Arduino HUB75的详细解析，包括其主要特点、应用场景以及需要注意的事项。

一、主要特点
高分辨率显示
HUB75接口支持控制高密度的LED点阵屏，能够实现精细的画面显示。
常见的HUB75 LED屏幕分辨率包括64x32、128x64等，适合展示文字、图形和简单动画。
RGB全彩显示
HUB75接口支持RGB三色LED，能够生成16位或更高颜色深度的图像，提供丰富的色彩表现力。
可以通过PWM（脉宽调制）技术实现亮度调节和灰度控制。
多屏拼接能力
多块HUB75 LED屏幕可以通过级联方式连接，形成更大的显示区域。
这种特性非常适合需要大尺寸显示的应用场景。
实时刷新与动态更新
HUB75屏幕支持实时刷新内容，能够动态显示文本、图形或动画。
刷新率通常较高（如>60Hz），确保显示内容流畅无闪烁。
硬件接口简单
HUB75接口使用行选信号（Row Select）、列数据信号（Column Data）和时钟信号（Clock）等基本信号线，硬件连接较为直观。
配合专门的驱动库（如PxMatrix或FastLED），可以快速实现屏幕控制。
低成本与易用性
HUB75 LED屏幕价格相对低廉，适合预算有限的项目。
结合Arduino开发板，硬件搭建和编程门槛较低，适合初学者和专业开发者。

二、应用场景
信息显示系统
在商场、车站、机场等公共场所，HUB75 LED屏幕可用于显示公告、时间表、天气信息等。
动态滚动文字和图形内容能够吸引用户注意力。
广告与宣传
HUB75屏幕广泛应用于户外广告牌、店铺招牌等场景，用于展示产品信息、促销活动或品牌宣传。
支持动画效果，增强了视觉冲击力。
教育与培训
在教室或实验室中，HUB75屏幕可以用作教学辅助工具，展示课程内容、实验步骤或动态演示。
学生也可以通过动手实践学习嵌入式开发知识。
娱乐与游戏
在游戏开发中，HUB75屏幕可以用来制作简单的像素风格游戏界面。
也可用于派对装饰、灯光秀等娱乐场景。
工业监控与仪表盘
在工业环境中，HUB75屏幕可用于显示设备运行状态、生产数据或报警信息。
动态更新功能使其适合实时监控应用。
智能家居与人机交互
在智能家居系统中，HUB75屏幕可以用作控制面板，显示环境参数（如温度、湿度）或设备状态。
用户可以通过触摸屏或其他输入设备与屏幕进行交互。

三、需要注意的事项
电源管理
HUB75 LED屏幕功耗较高，尤其是在全亮状态下，可能需要独立的电源供电。
确保电源容量足够，并注意散热问题，避免因过载导致设备损坏。
信号完整性
HUB75接口的信号线较多（如A/B/C/D/E行选信号、R/G/B数据信号等），布线时需注意信号完整性。
长距离传输可能导致信号衰减，建议使用屏蔽线或增加信号放大器。
刷新率与帧率优化
如果刷新率过低，可能导致屏幕闪烁或画面撕裂。需根据屏幕规格合理设置刷新率。
在动态显示内容时，注意优化代码逻辑，减少不必要的计算开销。
颜色校准与亮度调节
不同批次的LED屏幕可能存在颜色偏差，需进行颜色校准以保证一致性。
亮度调节需考虑环境光线条件，避免过亮或过暗影响观看体验。
库的选择与兼容性
使用专用的HUB75驱动库（如PxMatrix或RGBmatrixPanel）可以简化开发流程。
确保所选库与目标屏幕和Arduino板兼容，并根据需要调整配置参数。
屏幕分辨率与内存占用
高分辨率屏幕需要更多的内存来存储显示缓冲区，可能超出某些Arduino板（如Uno）的内存限制。
对于资源有限的开发板，可以选择降低分辨率或使用外部存储（如SPI RAM）。
散热与防护
长时间运行可能导致LED屏幕发热，需确保良好的散热条件。
在户外使用时，需注意防水、防尘等防护措施，延长屏幕寿命。

四、实现步骤
实现基于Arduino的HUB75屏幕控制的基本步骤如下：
硬件连接
将HUB75屏幕的数据引脚（如R1、G1、B1、CLK、LAT、OE等）连接到Arduino板的对应引脚。
确保电源连接正确，并为屏幕提供足够的电流。
安装驱动库
下载并安装适合的HUB75驱动库（如PxMatrix或RGBmatrixPanel），并根据文档完成配置。
初始化屏幕
在代码中初始化屏幕参数（如分辨率、刷新率、颜色深度等）。
绘制内容
使用库提供的函数绘制文字、图形或动画，并将其显示在屏幕上。
优化性能
根据实际需求优化刷新率、帧率和内存使用，确保显示内容流畅且稳定。

五、总结
Arduino HUB75是一种灵活且高效的LED屏幕控制方案，适用于多种应用场景，从信息显示到广告宣传再到工业监控。通过合理的设计和优化，可以充分发挥其潜力，满足不同需求。然而，在实际使用中需要注意电源管理、信号完整性、刷新率优化等问题，以确保最终效果符合预期。

在这里插入图片描述

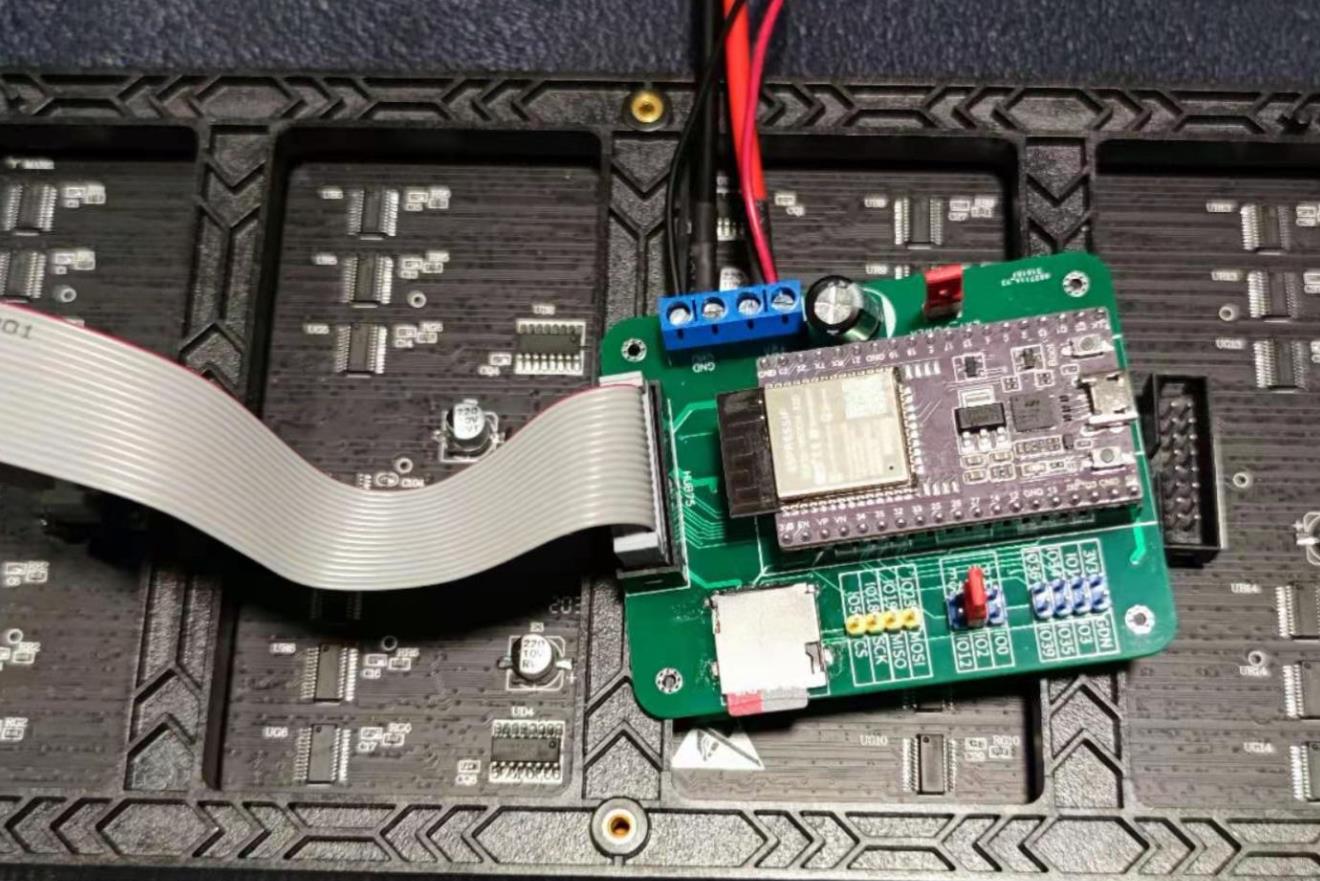

Arduino HUB75 之显示固定数字和字母

一、主要特点
Arduino + HUB75 LED屏幕组合，能够高效地实现固定数字与字母的静态显示功能。该功能虽然形式简单，但在嵌入式系统中具有重要意义。

  1. 高分辨率与清晰度
    基于HUB75接口的RGB全彩LED矩阵屏（如64x32 / 128x64等）具备较高的点阵密度；
    数字与字母可以使用像素级控制或字体库绘制，确保文字边缘清晰、无锯齿。
  2. 支持多种字体与自定义字符
    可使用内置字体（如默认的SystemFont5x7）、标准ASCII字体（如TomThumb、ProggyTiny）；
    支持开发者自定义字体映射表，实现特殊符号、图标甚至小图标化汉字。
  3. 颜色丰富，可定制性强
    RGB三原色组合可生成上万种颜色；
    不同状态（正常/报警/提示）可用不同颜色区分，例如绿色表示运行正常、红色表示异常。
  4. 低功耗、适合长时间显示
    固定内容无需频繁刷新动画，CPU占用率低，适用于资源有限的微控制器平台（如Arduino Uno/Nano）；
    可设置自动休眠机制，仅在需要时唤醒显示。
  5. 开发便捷性高
    使用PxMatrix、MD_Parola、Adafruit GFX等图形库可快速实现文本显示；
    提供API接口用于设置文字位置、对齐方式、字体大小、颜色等参数。

二、应用场景
尽管是“固定”显示，但数字与字母在实际工程应用中承载了关键信息传递功能，常见于以下场景：

  1. 工业监控与仪表盘
    显示温度、电压、电流等传感器读数；
    实时显示设备编号、状态码、错误代码；
    用红绿灯逻辑配合文字提醒操作人员。
  2. 智能零售与电子价签
    显示商品价格、库存数量、条形码编号；
    在小型无人商店中展示支付金额、扫码状态；
    展示促销倒计时（如剩余时间）。
  3. 交通领域
    公交站牌/地铁站台显示当前路线号、下一站名称；
    驾驶舱仪表盘显示车速、油量、故障代码；
    航空机场航班信息屏显示登机口、航班号等静态标识。
  4. 智能家居与楼宇控制
    智能门锁显示输入密码位数、开锁结果；
    家庭气象站显示当前室内温湿度数值；
    楼宇对讲系统显示访客房号、通话中状态。
  5. 教育与教学实验
    用于数字电路课程演示BCD译码器输出；
    物联网课程中显示Wi-Fi连接状态、IP地址；
    学生项目中作为基本交互界面显示调试信息。
  6. 医疗设备
    医疗仪器显示测量值（心率、血压、血糖等）；
    病床呼叫系统显示呼叫编号；
    医药柜显示药品编码、有效期。

三、需要注意的事项
虽然固定数字与字母的显示功能看似简单，但在实际部署中仍需注意以下几个技术与设计要点：

  1. 字体适配与屏幕分辨率匹配
    小尺寸屏幕（如32x16）建议使用精简字体（如TinyFont），避免字符重叠；
    大尺寸屏幕可使用大字号字体提升可视距离；
    避免字体过小导致阅读困难，尤其是在远距离观看场合。
  2. 文字颜色与背景对比度
    文字颜色应与背景形成鲜明对比，增强可读性；
    推荐搭配：
    白字黑底：通用且高对比；
    红字灰底：用于警示信息；
    黄字深蓝：夜晚可视效果好。
  3. 刷新率与稳定性控制
    固定内容可适当降低刷新频率以节省资源；
    但仍需保持一定刷新频率（通常≥30Hz）防止人眼察觉闪烁；
    对于带PWM调光的屏幕，需合理设置亮度级别。
  4. 内存与性能优化
    Arduino Uno/Nano RAM较小，不适合缓存复杂图像或同时处理多任务；
    若需叠加滚动或其他动画，应优先选用ESP32等高性能平台；
    使用轻量级字体库（如Arduino_Font_Arial）以减少RAM占用。
  5. 抗干扰与信号完整性
    HUB75数据线较长时容易受到电磁干扰，导致乱码或显示异常；
    建议使用屏蔽线缆并尽量缩短走线长度；
    保证电源稳定，避免因电压波动引起画面抖动或熄灭。
  6. 多屏拼接一致性
    若使用多个模块组成大屏，应确保所有模块同步刷新；
    各模块之间文字的起始坐标、字体大小、颜色应统一配置；
    可将整个拼接区域视为一个虚拟屏幕进行整体绘图。
  7. 硬件散热与功耗管理
    即使是静态内容，LED屏长时间亮起也可能发热；
    应避免长时间全屏白底显示，建议根据环境亮度调节整体亮度；
    必要时可在程序中加入定时关闭背光或进入低功耗模式。

在这里插入图片描述

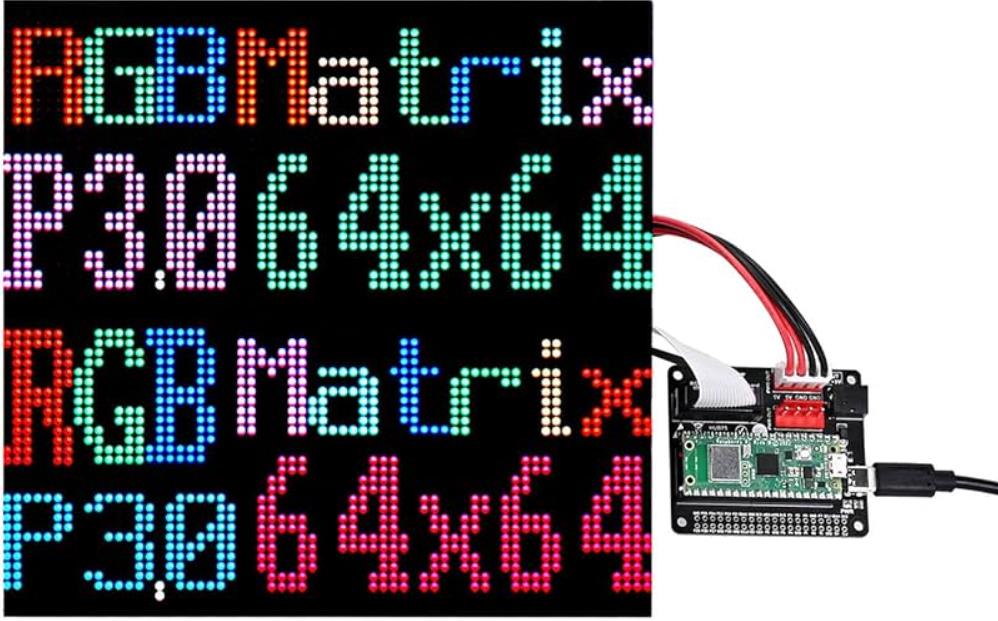

1、显示固定数字

#include <RGBmatrixPanel.h>

// 定义HUB75引脚
#define CLK 8
#define OE 9
#define LAT 10
#define A A0
#define B A1
#define C A2

// 创建RGBmatrixPanel对象
RGBmatrixPanel matrix(A, B, C, CLK, LAT, OE, false);

void setup() {
  matrix.begin(); // 初始化矩阵面板
  matrix.setTextSize(1); // 设置文本大小
  matrix.setTextWrap(false); // 禁用文本换行
  matrix.setTextColor(matrix.Color333(7, 0, 0)); // 设置文本颜色为红色
  matrix.setCursor(0, 0); // 设置光标位置
  matrix.print("12345"); // 显示数字
}

void loop() {
  // 保持显示
}

要点解读：
库的使用：引入RGBmatrixPanel库，该库提供了控制HUB75接口LED点阵屏的函数。
引脚定义：明确CLK（时钟）、OE（使能）、LAT（锁存）、A、B、C（行选择）等引脚。
文本显示：通过setCursor设置光标位置，setTextSize设置文本大小，setTextColor设置文本颜色，print函数显示数字。
保持显示：loop函数为空，保持显示效果。

2、显示固定字母

#include <RGBmatrixPanel.h>

// 定义HUB75引脚
#define CLK 8
#define OE 9
#define LAT 10
#define A A0
#define B A1
#define C A2

// 创建RGBmatrixPanel对象
RGBmatrixPanel matrix(A, B, C, CLK, LAT, OE, false);

void setup() {
  matrix.begin(); // 初始化矩阵面板
  matrix.setTextSize(1); // 设置文本大小
  matrix.setTextWrap(false); // 禁用文本换行
  matrix.setTextColor(matrix.Color333(0, 7, 0)); // 设置文本颜色为绿色
  matrix.setCursor(0, 0); // 设置光标位置
  matrix.print("ABC"); // 显示字母
}

void loop() {
  // 保持显示
}

要点解读：
文本显示：通过setCursor设置光标位置，setTextSize设置文本大小，setTextColor设置文本颜色，print函数显示字母。
颜色设置：使用Color333函数设置文本颜色，支持RGB颜色。
保持显示：loop函数为空，保持显示效果。

3、显示固定数字和字母组合

#include <RGBmatrixPanel.h>

// 定义HUB75引脚
#define CLK 8
#define OE 9
#define LAT 10
#define A A0
#define B A1
#define C A2

// 创建RGBmatrixPanel对象
RGBmatrixPanel matrix(A, B, C, CLK, LAT, OE, false);

void setup() {
  matrix.begin(); // 初始化矩阵面板
  matrix.setTextSize(1); // 设置文本大小
  matrix.setTextWrap(false); // 禁用文本换行
  matrix.setTextColor(matrix.Color333(0, 0, 7)); // 设置文本颜色为蓝色
  matrix.setCursor(0, 0); // 设置光标位置
  matrix.print("A1B2C3"); // 显示数字和字母组合
}

void loop() {
  // 保持显示
}

要点解读：
组合显示：通过print函数显示数字和字母的组合。
颜色设置：使用Color333函数设置文本颜色，支持RGB颜色。
保持显示：loop函数为空，保持显示效果。

在这里插入图片描述
4、简易数字时钟

#include <RGBmatrixPanel.h>
#define CLK 8
#define OE 9
#define LAT 10
#define A A0
#define B A1
#define C A2
RGBmatrixPanel matrix(A, B, C, CLK, LAT, OE, false);

void setup() {
  matrix.begin();
  matrix.setTextSize(2); // 增大字体
  matrix.setTextColor(matrix.Color333(7, 7, 0)); // 黄色
}

void loop() {
  matrix.fillScreen(0); // 清屏
  String time = "12:34"; // 固定显示时间（实际可替换为RTC模块数据）
  matrix.setCursor(4, 8); // 居中显示
  matrix.print(time);
  delay(1000); // 每秒刷新一次
}

要点解读
固定内容显示：直接输出字符串"12:34"，模拟时钟显示。
字体调整：setTextSize(2)放大字体，确保数字清晰可见。
居中定位：通过setCursor(4, 8)调整显示位置，适应屏幕中心。
实际应用扩展：可接入RTC模块（如DS3231）获取实时时间，替换固定字符串。

5、字母计数器

#include <RGBmatrixPanel.h>
#define CLK 8
#define OE 9
#define LAT 10
#define A A0
#define B A1
#define C A2
RGBmatrixPanel matrix(A, B, C, CLK, LAT, OE, false);

int count = 0;

void setup() {
  matrix.begin();
  matrix.setTextSize(1);
  matrix.setTextColor(matrix.Color333(0, 0, 7)); // 蓝色
}

void loop() {
  matrix.fillScreen(0);
  String displayText = "CNT:" + String(count % 10); // 显示个位数（0-9循环）
  matrix.setCursor(0, 0);
  matrix.print(displayText);
  count++;
  delay(500); // 每0.5秒更新一次
}

要点解读
动态数字更新：通过count变量递增并取模（% 10）实现0-9循环计数。
字符串拼接：使用String类型将固定文本"CNT:"与数字动态拼接。
低刷新率：delay(500)降低刷新频率，减少屏幕闪烁。
扩展性：可增加按钮输入，实现手动计数或复位功能。

6、密码锁界面

#include <RGBmatrixPanel.h>
#define CLK 8
#define OE 9
#define LAT 10
#define A A0
#define B A1
#define C A2
RGBmatrixPanel matrix(A, B, C, CLK, LAT, OE, false);

String password = "1234"; // 固定密码
String input = "";

void setup() {
  matrix.begin();
  matrix.setTextSize(1);
  matrix.setTextColor(matrix.Color333(7, 0, 7)); // 紫色
}

void loop() {
  matrix.fillScreen(0);
  String prompt = "PWD:" + input + "_"; // 模拟输入光标
  matrix.setCursor(0, 0);
  matrix.print(prompt);
  // 模拟输入（实际需连接按键）
  if (millis() % 2000 > 1000) { // 每1秒自动输入一个字符
    input += password[input.length()];
    if (input.length() > password.length()) input = "";
  }
  delay(100);
}

要点解读
固定密码存储：密码"1234"硬编码在程序中，实际应用需加密存储。
输入模拟：通过millis()自动填充字符，模拟按键输入效果。
界面设计：使用下划线_表示输入光标，增强交互感。
安全性扩展：可结合按键矩阵和加密算法（如SHA-1）提升安全性。

注意，以上案例只是为了拓展思路，仅供参考。它们可能有错误、不适用或者无法编译。您的硬件平台、使用场景和Arduino版本可能影响使用方法的选择。实际编程时，您要根据自己的硬件配置、使用场景和具体需求进行调整，并多次实际测试。您还要正确连接硬件，了解所用传感器和设备的规范和特性。涉及硬件操作的代码，您要在使用前确认引脚和电平等参数的正确性和安全性。
