【花雕学编程】Arduino BLDC 之Wi-Fi 控制与动态网页

《Arduino 手册（思路与案例）》栏目介绍：
在电子制作与智能控制的应用领域：广泛涉及了Arduino BLDC、Arduino CNC、Arduino ESP32 SPP、Arduino FreeRTOS、Arduino FOC、Arduino GRBL、Arduino HTTP、Arduino HUB75、Arduino IoT Cloud、Arduino JSON、Arduino LCD、Arduino OLED、Arduino LVGL、Arduino PID 及 Arduino TFT 等方面的相关拓展思路和众多参考案例。本专栏目前博客近2300篇。
https://blog.csdn.net/weixin_41659040/category_12422453.html

Arduino是一个开放源码的电子原型平台，它可以让你用简单的硬件和软件来创建各种互动的项目。Arduino的核心是一个微控制器板，它可以通过一系列的引脚来连接各种传感器、执行器、显示器等外部设备。Arduino的编程是基于C/C++语言的，你可以使用Arduino IDE（集成开发环境）来编写、编译和上传代码到Arduino板上。Arduino还有一个丰富的库和社区，你可以利用它们来扩展Arduino的功能和学习Arduino的知识。

Arduino的特点是：
1、开放源码：Arduino的硬件和软件都是开放源码的，你可以自由地修改、复制和分享它们。
2、易用：Arduino的硬件和软件都是为初学者和非专业人士设计的，你可以轻松地上手和使用它们。
3、便宜：Arduino的硬件和软件都是非常经济的，你可以用很低的成本来实现你的想法。
4、多样：Arduino有多种型号和版本，你可以根据你的需要和喜好来选择合适的Arduino板。
5、创新：Arduino可以让你用电子的方式来表达你的创意和想象，你可以用Arduino来制作各种有趣和有用的项目，如机器人、智能家居、艺术装置等。

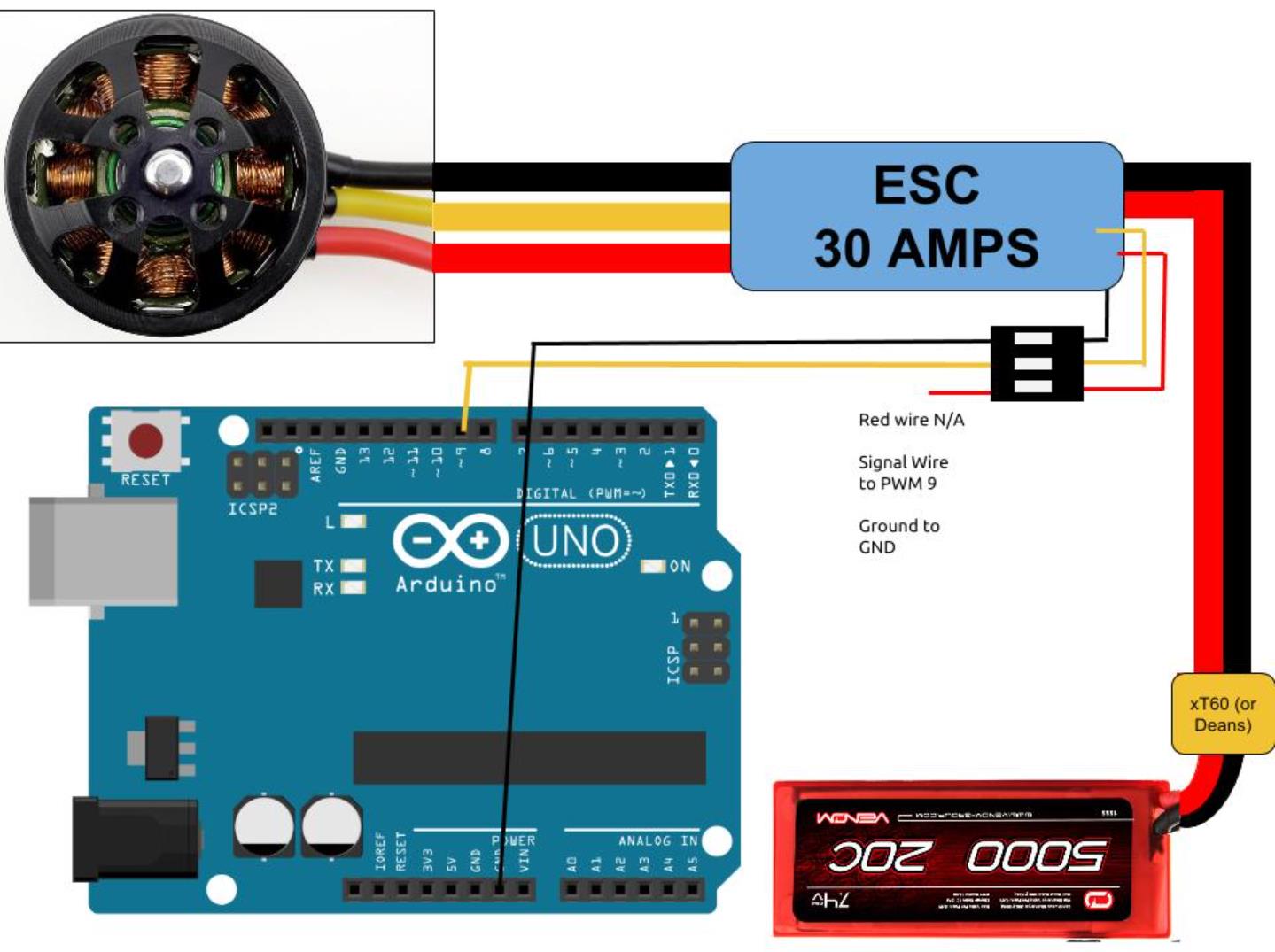

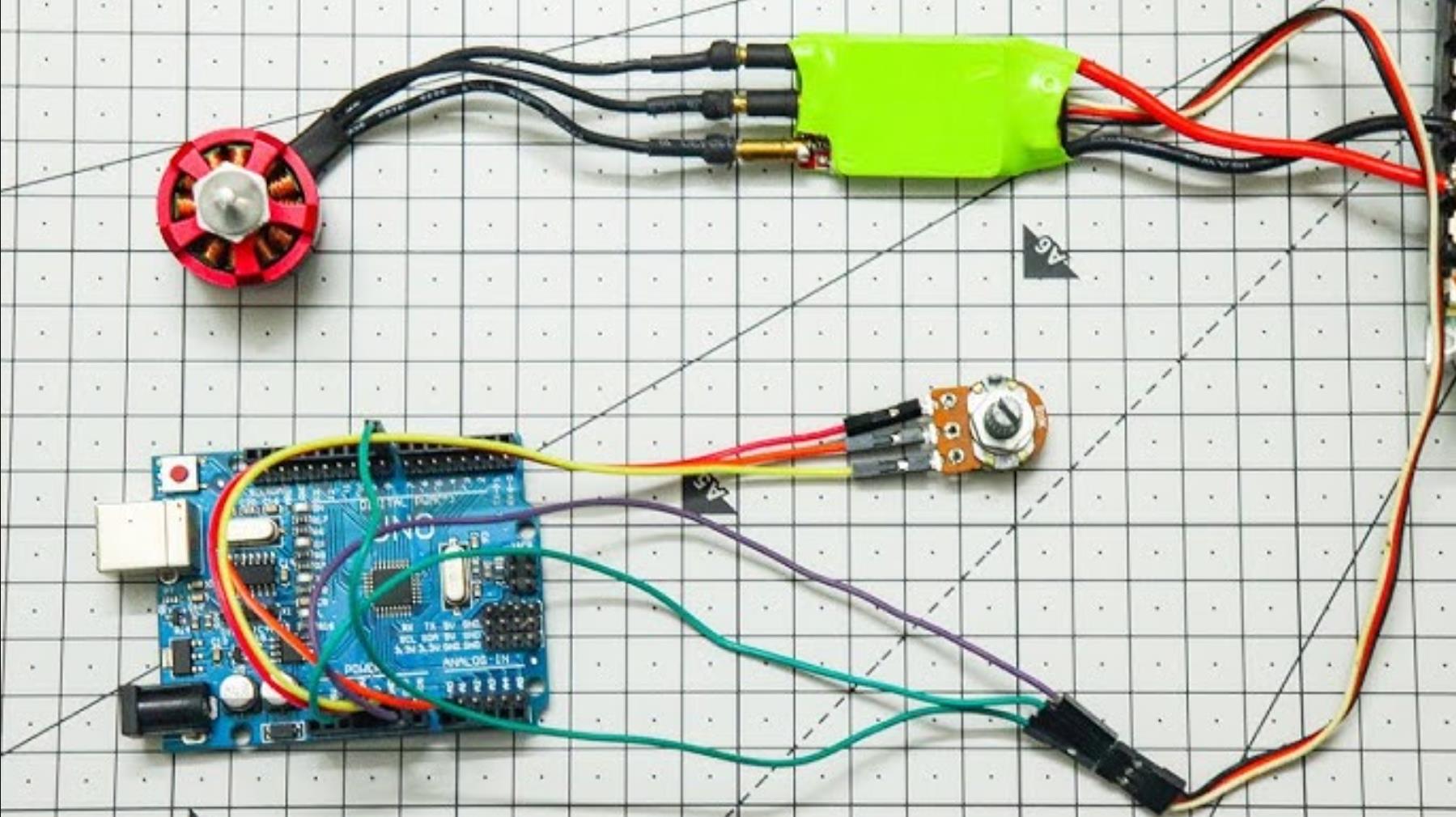

Arduino BLDC（无刷直流电机）是指使用Arduino平台来控制无刷直流电机（Brushless DC Motor）的一系列技术和应用。无刷直流电机是一种先进的电机技术，它利用电子换向来替代传统的碳刷和换向器，从而提供更高效、更可靠和更低维护成本的电机驱动解决方案。以下是对Arduino BLDC的全面详细科学解释：

1、主要特点：
无刷设计：BLDC电机没有碳刷和换向器，消除了电刷磨损和电磁干扰，提高了电机的寿命和效率。
电子换向：通过电子控制器实现换向，响应速度快，控制精度高。
高效率和高扭矩：BLDC电机具有高效率和高扭矩密度，适合需要快速响应和大扭矩的应用。
低维护：由于没有物理接触的电刷和换向器，维护需求低。
良好的控制性能：BLDC电机可以精确控制速度和位置，适合闭环控制系统。
Arduino平台兼容性：利用Arduino的灵活性和丰富的库支持，可以方便地实现对BLDC电机的控制。

2、应用场景：
机器人：在机器人技术中，BLDC电机用于精确控制机器人的关节和运动。
无人机：无人机（UAV）使用BLDC电机来实现稳定和高效的飞行。
电动车辆：电动汽车和电动自行车利用BLDC电机提供动力和扭矩。
工业自动化：在自动化设备中，BLDC电机用于精确控制机械臂和传送带。
家用电器：一些高性能家电，如洗衣机和空调，使用BLDC电机来提高能效和性能。
医疗设备：医疗设备中的电机驱动，如手术工具和诊断设备，也采用BLDC电机。

3、需要注意的事项：
控制算法：需要合适的控制算法，如FOC（Field Oriented Control），来实现BLDC电机的最佳性能。
驱动器选择：根据电机的电压和电流规格选择合适的驱动器。
编码器集成：为了实现精确的速度和位置控制，可能需要集成编码器。
软件工具：使用Arduino IDE或其他软件工具来编写和上传控制代码。
电源管理：确保电源供应稳定且符合电机的工作要求。
热管理：设计合适的散热方案，以防止电机和驱动器过热。
电磁兼容性：注意电磁兼容性设计，减少对其他设备的干扰。
安全考虑：设计时要考虑人员安全和设备安全的保护措施。

通过上述详细解释，我们可以看到Arduino BLDC电机控制系统是一种高效、灵活且应用广泛的技术解决方案。在设计和实施过程中，需要注意选择合适的控制算法、驱动器、编码器以及考虑电源管理、热管理和电磁兼容性等关键因素。



在 Arduino 项目中，BLDC 之 Wi-Fi 控制与动态网页（Wi-Fi Control and Dynamic Web Interface for BLDC Motors） 是一种将无刷直流电机（Brushless DC Motor, BLDC）控制系统接入无线网络，并通过浏览器实现远程控制与状态监控的技术方案。它融合了嵌入式系统、电机控制、无线通信和 Web 技术，具有高度的灵活性和可扩展性。

一、主要特点

1. 无线远程控制
   通过 Wi-Fi 模块（如 ESP32、ESP8266）连接到本地网络或互联网，实现对 BLDC 电机的远程启停、速度调节、方向切换等操作。
   支持 TCP/IP 协议栈，兼容 MQTT、HTTP、WebSocket 等多种通信协议。
2. 动态网页界面
   可构建一个轻量级的 Web 服务器，在浏览器中展示实时数据（如转速、电流、温度）并提供控制按钮。
   支持 HTML/CSS/JavaScript 动态渲染页面内容，提升用户体验。
3. 低延迟响应
   配合 WebSocket 或长轮询技术，实现接近实时的数据更新和命令下发。
   对于需要快速响应的工业场景，可通过优化协议减少通信延迟。
4. 多设备集中管理
   多个 BLDC 控制节点可通过统一网关接入局域网，便于集中监控和调度。
   可结合云平台（如 Blynk、ThingsBoard、Node-RED）进行远程管理与数据分析。
5. 安全性增强
   支持 HTTPS、Basic Auth、Token 认证等方式提升访问安全性。
   可限制 IP 地址访问权限，防止未经授权的操作。
6. 资源受限下的优化设计
   在低端控制器上需合理分配内存，避免因处理 HTTP 请求而影响电机控制性能。
   建议使用 ESP32 等集成 Wi-Fi + 强大 MCU 的平台实现高性能应用。

二、应用场景

1. 智能家居与自动化
   控制窗帘、百叶窗、智能风扇等家用电器中的 BLDC 电机，支持手机 App 或网页远程操控。
   示例：基于 ESP32 的智能窗户自动开闭系统。
2. 工业设备远程监控
   工厂设备中的冷却风机、输送带、泵机等 BLDC 装置可通过网页查看运行状态、调整参数。
   示例：远程维护机器人驱动模块。
3. 农业与环境监测
   控制温室大棚内的通风扇、水泵等设备，根据传感器数据自动调节 BLDC 运行状态。
   示例：基于温湿度反馈的自动灌溉系统。
4. 教育与实验平台
   教学用 BLDC 控制实验箱配备 Wi-Fi 接口，学生可通过网页远程观察电机特性曲线。
   示例：高校电力电子实验室的远程教学系统。
5. 无人机与机器人控制
   用于调试多旋翼飞行器的电调系统，通过网页设置 PID 参数、查看 RPM 等关键指标。
   示例：遥控飞机地面站软件。

三、注意事项

1. 硬件平台选择
   推荐使用 ESP32 或 ESP8266 系列芯片作为主控，具备内置 Wi-Fi、GPIO 多、功耗低等优势。
   若需更高性能，可考虑配合 STM32、RP2040 等 MCU 实现双核架构。
2. Web 服务性能优化
   尽量采用轻量级 Web 服务器框架（如 ESPAsyncWebServer），减少 CPU 占用率。
   使用压缩算法（GZIP）减少传输数据量，提高加载速度。
3. 电机控制稳定性保障
   Wi-Fi 通信不应干扰电机 PWM 输出精度，建议使用定时器中断或专用电机驱动 IC（如 DRV8301、L6234）。
   关键控制信号应优先于网络通信执行。
4. 电源与隔离设计
   为 BLDC 电机供电时需注意与控制电路的电气隔离，防止反向电动势损坏 MCU。
   Wi-Fi 模块与电机之间建议使用磁珠、滤波电容等抗干扰措施。
5. 安全防护机制
   启用 SSL/TLS 加密通信，防止中间人攻击。
   设置防火墙规则，限制外部访问端口，仅开放必要接口。
6. 用户界面设计原则
   网页界面应简洁直观，避免复杂交互增加通信负担。
   提供错误提示与日志记录功能，便于调试和故障排查。

1、基础Wi-Fi控制BLDC电机

#include <WiFi.h>
#include <ESPAsyncWebServer.h>
#include <BLDC.h>

const char* ssid = "your_SSID";
const char* password = "your_PASSWORD";

AsyncWebServer server(80);

#define MOTOR_PIN 14
#define PWM_FREQ 5000 // PWM频率（Hz）

BLDC motor(MOTOR_PIN, PWM_FREQ);

void setup() {
  Serial.begin(115200);
  WiFi.begin(ssid, password);
  while (WiFi.status() != WL_CONNECTED) {
    delay(1000);
    Serial.println("Connecting to WiFi...");
  }
  Serial.println("Connected to WiFi");

  motor.begin();

  server.on("/set_speed", HTTP_GET, [](AsyncWebServerRequest *request){
    String speed = request->arg("speed");
    int speedValue = speed.toInt();
    motor.setSpeed(speedValue);
    request->send(200, "text/plain", "Speed set to " + speed);
  });

  server.begin();
}

void loop() {
  // 空循环，保持运行
}

要点解读：
Wi-Fi连接：通过WiFi.begin连接到Wi-Fi网络。
Web服务器：使用AsyncWebServer库创建一个简单的Web服务器。
电机控制：通过HTTP请求的参数动态设置电机速度。
动态响应：服务器响应客户端请求，返回设置结果。

2、动态网页显示电机状态

#include <WiFi.h>
#include <ESPAsyncWebServer.h>
#include <BLDC.h>

const char* ssid = "your_SSID";
const char* password = "your_PASSWORD";

AsyncWebServer server(80);

#define MOTOR_PIN 14
#define PWM_FREQ 5000 // PWM频率（Hz）

BLDC motor(MOTOR_PIN, PWM_FREQ);

void setup() {
  Serial.begin(115200);
  WiFi.begin(ssid, password);
  while (WiFi.status() != WL_CONNECTED) {
    delay(1000);
    Serial.println("Connecting to WiFi...");
  }
  Serial.println("Connected to WiFi");

  motor.begin();

  server.on("/set_speed", HTTP_GET, [](AsyncWebServerRequest *request){
    String speed = request->arg("speed");
    int speedValue = speed.toInt();
    motor.setSpeed(speedValue);
    request->send(200, "text/plain", "Speed set to " + speed);
  });

  server.on("/status", HTTP_GET, [](AsyncWebServerRequest *request){
    int currentSpeed = motor.getSpeed();
    request->send(200, "text/plain", "Current speed: " + String(currentSpeed));
  });

  server.begin();
}

void loop() {
  // 空循环，保持运行
}

要点解读：
状态查询：新增/status路由，通过HTTP请求动态获取电机当前速度。
动态响应：服务器根据请求返回电机的当前状态。
实时交互：用户可以通过网页实时调整电机速度并查询当前状态。

3、基于Web页面的电机控制与状态显示

#include <WiFi.h>
#include <ESPAsyncWebServer.h>
#include <BLDC.h>

const char* ssid = "your_SSID";
const char* password = "your_PASSWORD";

AsyncWebServer server(80);

#define MOTOR_PIN 14
#define PWM_FREQ 5000 // PWM频率（Hz）

BLDC motor(MOTOR_PIN, PWM_FREQ);

void setup() {
  Serial.begin(115200);
  WiFi.begin(ssid, password);
  while (WiFi.status() != WL_CONNECTED) {
    delay(1000);
    Serial.println("Connecting to WiFi...");
  }
  Serial.println("Connected to WiFi");

  motor.begin();

  server.on("/set_speed", HTTP_GET, [](AsyncWebServerRequest *request){
    String speed = request->arg("speed");
    int speedValue = speed.toInt();
    motor.setSpeed(speedValue);
    request->send(200, "text/plain", "Speed set to " + speed);
  });

  server.on("/status", HTTP_GET, [](AsyncWebServerRequest *request){
    int currentSpeed = motor.getSpeed();
    request->send(200, "text/plain", "Current speed: " + String(currentSpeed));
  });

  server.on("/", HTTP_GET, [](AsyncWebServerRequest *request){
    request->send(200, "text/html", "<html><body><h1>BLDC Motor Control</h1><form action='/set_speed'><label for='speed'>Speed:</label><input type='number' id='speed' name='speed'><button type='submit'>Set Speed</button></form><a href='/status'>Check Status</a></body></html>");
  });

  server.begin();
}

void loop() {
  // 空循环，保持运行
}

要点解读：
Web页面控制：新增/路由，提供一个简单的HTML表单，用户可以通过表单输入速度值并提交。
状态查询链接：在Web页面中添加一个链接，用户可以点击查询电机当前状态。
用户交互：通过Web页面提供直观的用户交互界面，方便用户控制电机并查看状态。

4、BLDC电机远程状态监控系统

#include <ESP8266WiFi.h>
#include <ESP8266WebServer.h>

const char* ssid = "Your_SSID";
const char* password = "Your_PASSWORD";

ESP8266WebServer server(80);
int motorSpeed = 0;

void setup() {
  Serial.begin(115200);
  WiFi.begin(ssid, password);
  while (WiFi.status() != WL_CONNECTED) delay(500);

  server.on("/", handleRoot);
  server.on("/speed", handleSpeed);
  server.begin();
}

void loop() {
  server.handleClient();
}

void handleRoot() {
  String html = "<h1>BLDC状态监控</h1>";
  html += "<p>当前速度: " + String(motorSpeed) + " RPM</p>";
  server.send(200, "text/html", html);
}

void handleSpeed() {
  if (server.hasArg("speed")) {
    motorSpeed = server.arg("speed").toInt();
    analogWrite(D1, map(motorSpeed, 0, 100, 0, 255)); // 控制PWM输出
  }
  server.send(200, "text/plain", "Speed updated");
}

核心要点
Wi-Fi连接：使用ESP8266WiFi库实现快速联网，需替换实际SSID和密码。
动态数据展示：通过/路由实时显示电机转速，适合工业监控场景。
PWM控制：analogWrite需根据驱动器类型调整频率（如ESP8266默认800Hz）。

5、BLDC参数在线调优平台

#include <ESP8266WiFi.h>
#include <ESP8266WebServer.h>
#include <ArduinoJson.h>

ESP8266WebServer server(80);

struct MotorParams {
  int pid_p;
  int pid_i;
  int pid_d;
};
MotorParams params = {10, 1, 0};

void setup() {
  WiFi.begin(ssid, password);
  server.on("/", sendDashboard);
  server.on("/update", handleUpdate);
  server.begin();
}

void sendDashboard() {
  String json;
  serializeJson(params, json);

  String html = "<form action='/update'>";
  html += "P: <input type='number' name='p' value='" + String(params.pid_p) + "'><br>";
  html += "I: <input type='number' name='i' value='" + String(params.pid_i) + "'><br>";
  html += "<input type='submit' value='更新PID'></form>";
  server.send(200, "text/html", html);
}

void handleUpdate() {
  params.pid_p = server.arg("p").toInt();
  params.pid_i = server.arg("i").toInt();
  server.send(200, "text/plain", "PID参数已更新");
}

核心要点
JSON序列化：使用ArduinoJson库高效处理参数数据，便于扩展。
表单交互：通过HTML表单实现PID参数动态调整，需注意输入范围校验。
安全增强：实际应用中需增加身份验证（如HTTP Basic Auth）。

6、多BLDC设备集中管理系统

#include <ESP8266WiFi.h>
#include <ESP8266WebServer.h>
#include <WebSocketsServer.h>

WebSocketsServer webSocket = WebSocketsServer(81);

void setup() {
  WiFi.begin(ssid, password);
  server.on("/", handleRoot);
  webSocket.begin();

  // 初始化3个电机控制引脚
  pinMode(D1, OUTPUT); // 电机1
  pinMode(D2, OUTPUT); // 电机2
  pinMode(D3, OUTPUT); // 电机3
}

void loop() {
  server.handleClient();
  webSocket.loop();
}

void handleRoot() {
  String html = "<script>
    var ws = new WebSocket('ws://' + window.location.hostname + ':81/');
    ws.onmessage = function(e) {
      var data = JSON.parse(e.data);
      document.getElementById('motor1').value = data.m1;
      document.getElementById('motor2').value = data.m2;
    };
  </script>";
  server.send(200, "text/html", html);
}

void webSocketEvent(uint8_t num, WStype_t type, uint8_t * payload, size_t length) {
  if (type == WStype_TEXT) {
    DynamicJsonDocument doc(1024);
    deserializeJson(doc, payload);
    analogWrite(D1, doc["m1"]); // 控制电机1
    analogWrite(D2, doc["m2"]); // 控制电机2
    analogWrite(D3, doc["m3"]); // 控制电机3
  }
}

核心要点
WebSocket通信：实现低延迟双向控制，适合多设备同步场景。
动态界面：通过JavaScript实时更新电机状态，提升用户体验。
资源管理：多设备控制需注意内存占用，建议使用DynamicJsonDocument动态分配。

注意，以上案例只是为了拓展思路，仅供参考。它们可能有错误、不适用或者无法编译。您的硬件平台、使用场景和Arduino版本可能影响使用方法的选择。实际编程时，您要根据自己的硬件配置、使用场景和具体需求进行调整，并多次实际测试。您还要正确连接硬件，了解所用传感器和设备的规范和特性。涉及硬件操作的代码，您要在使用前确认引脚和电平等参数的正确性和安全性。
