MediaGateway——基于Switch，支持12口100Base-T1和CAN

MediaGateway from Technica Engineering is the most widely used development and testing tool for on-board vehicle networks using 100BASE-T1. It’s in-built automotive switches and 12 x 100BASE-T1 ports enable both capture of traffic between devices while maintaining the normal communication, as well as interaction with such devices via your test set-up. It supports single and double tagging of VLANs, Mirroring, Forwarding and more. An additional and optional CAN-Ethernet bi-directional conversion is available, as well as FlexRay logging via Ethernet and one SFP slot.
Technica Engineering的MediaGateway是应用最广泛的100Base-T1车载网络开发和测试设备。它内置车规级交换机和12个100BASE-T1端口，可在被测设备保持正常通信的同时捕捉其相互之间的通信，也可以与这些被测设备直接通信。它支持单标签和双标签VLAN，镜像，转发的功能。此外，还具有可选的CAN-Ethernet双向转换功能，以及通过以太网的FlexRay记录功能，和一个SFP插槽。

Interface接口

• 12 100Base-T1
• 3 1000Base-Tx
• 5 CAN
• 1 Flexray
• 1 SFP slot, Gigabit

Feature产品特点

• Support IEEE 802.1q (VLAN) mode
  支持IEEE 802.1q (VLAN)模式
• 802.1AS Bridging functionalities available
  支持 802.1AS桥接功能
• MAC Filtering for mirroring
  支持镜像时的MAC过滤
• CAN Ethernet Routing
  支持和CAN和Ethernet路由
• WakeUp function by CAN Bus or Wakeline
  通过CAN Bus 或Wakeline的唤醒功能
• Configurable through an integrated web server
  通过内置网络服务器进行配置
• Support remote control via ANDi or SOME/IP message
  支持通过ANDi或SOME/IP消息远程控制
• Possibility to reset to default settings by pushbutton
  按压方式恢复缺省设置
• Status LEDs
  19个状态灯
• Power output for attached devices: VBAT max. 1 Ampere in total
  为连接的设备供电： VBAT, 共1安培
• Robust steel case
  钢制外壳
• Power requirement: 8 – 16 Volt DC, Power consumption : 8 Watt
  供电：8-16伏直流，功耗：8瓦
• Size: 195 x 143 x 33 mm
  尺寸：195 x 143 x 33 毫米

Use Case使用案例：

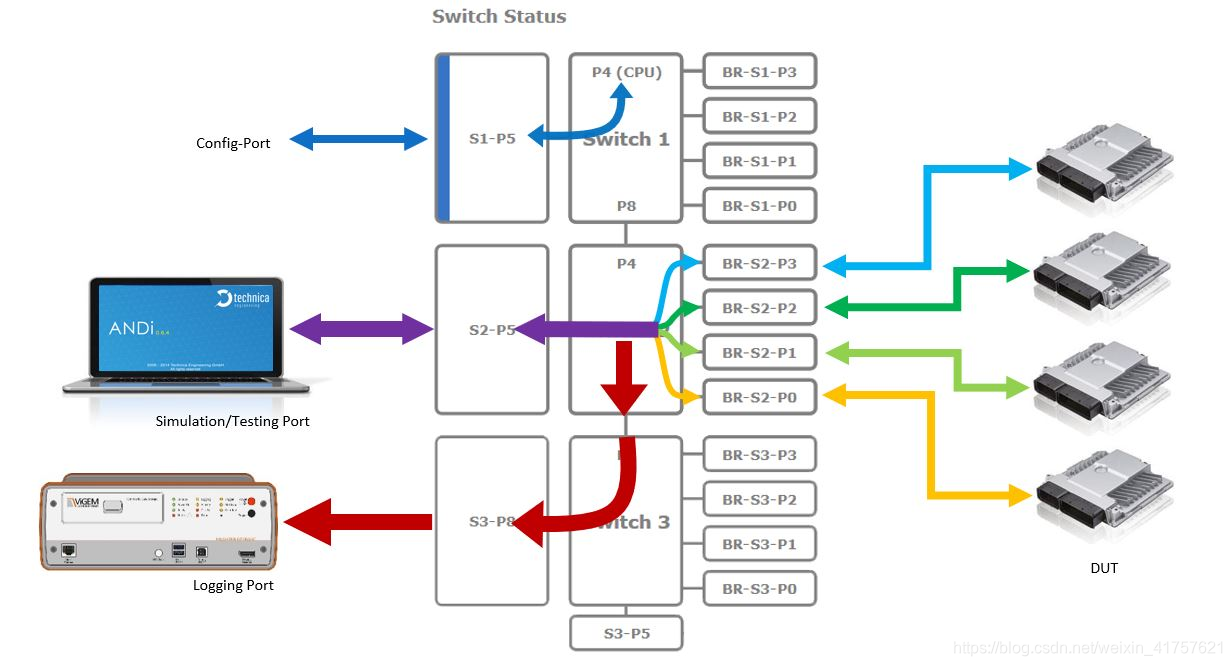

• 控制器经过switch与上位机建立双向通信，同时，记录仪捕获控制器和上位机之间的全部报文

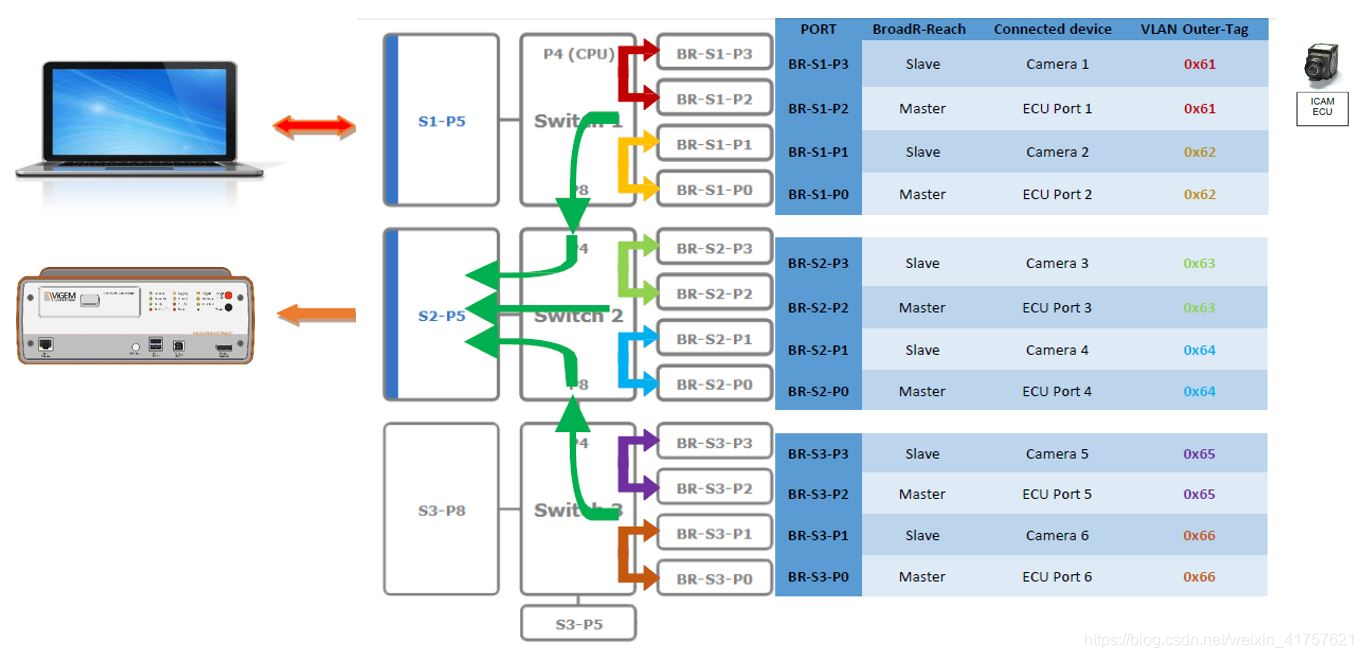

• 360环视系统的6组摄像头以及其各自与控制器之间的所有通信被记录仪捕获

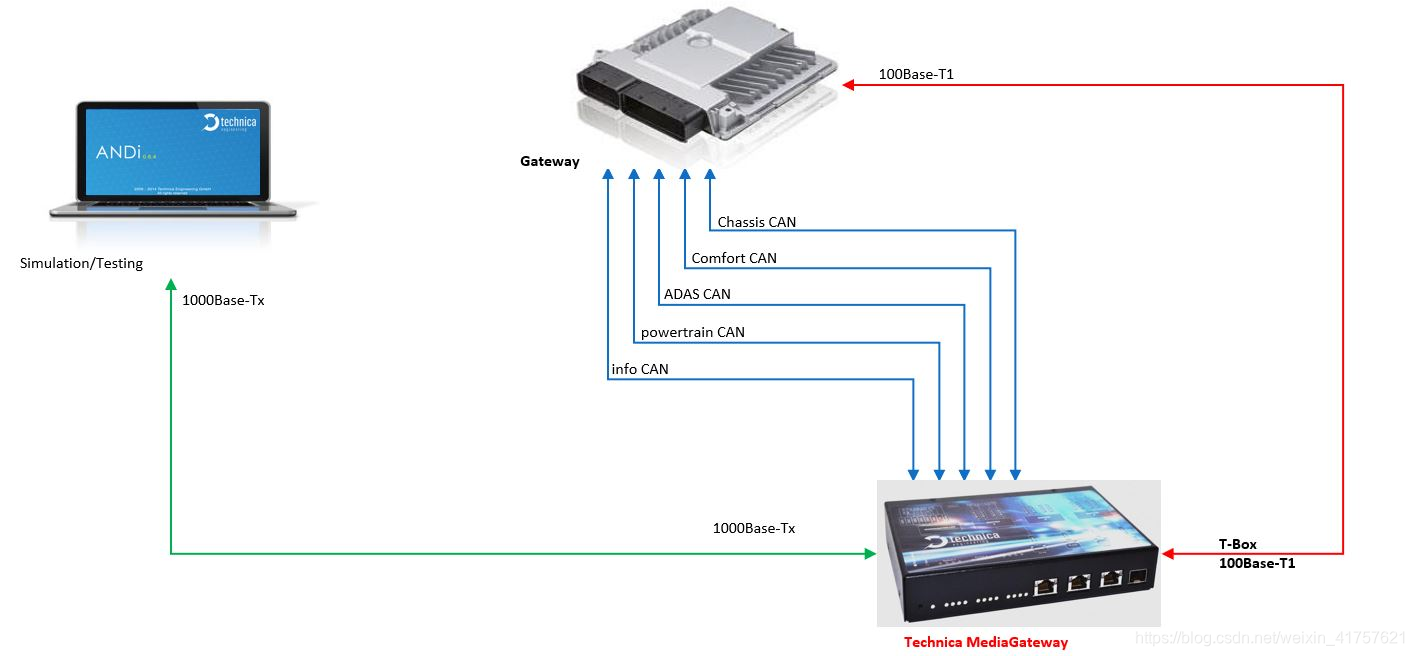

• 通过MediaGateways的CAN-ETH Gateway功能,上位机模拟对应的CAN节点和以太网节点，实现对被测对象Gateway的路由功能测试。

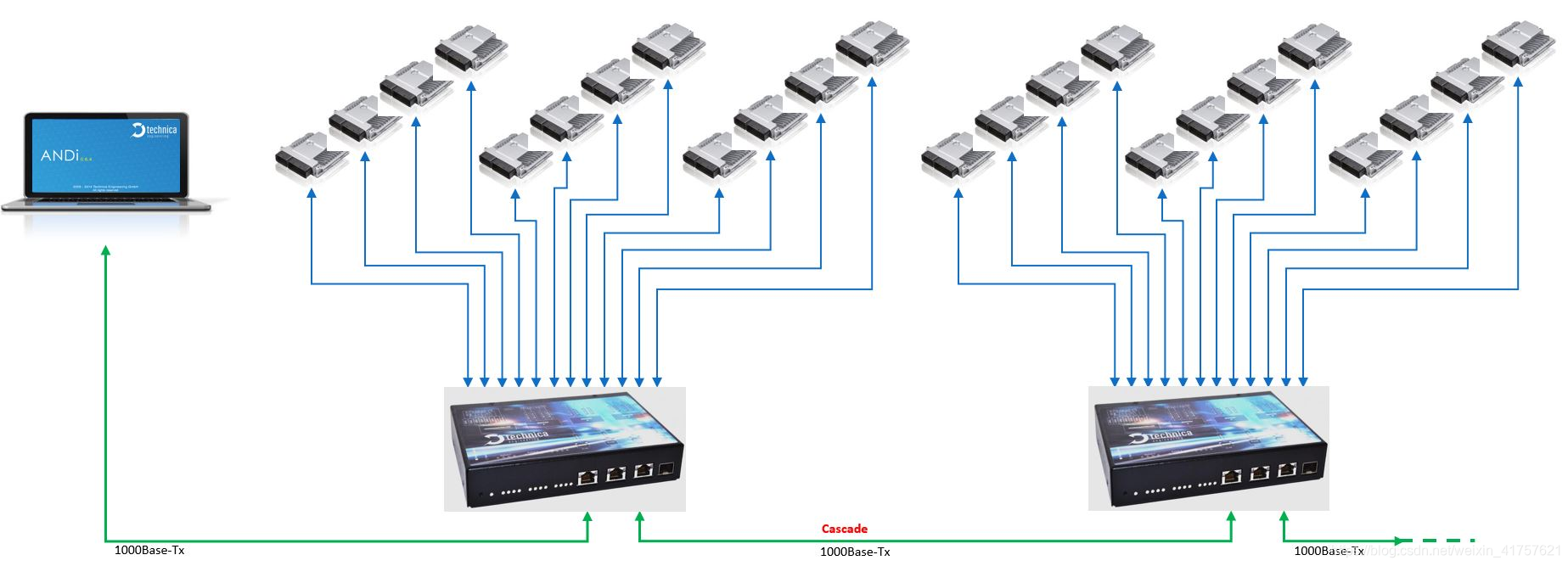

• 通过级联，在DV,PV过程中对一组控制器实现测试。
