【西门子PLC】——如何做一个系统时钟块

如果有这样一个需求，我的驾驶舱系统需要根据PLC的时间计算OEE，或者在一定的时间内执行某个操作时，或者到达某个时间不让客户再继续使用PLC的操作。(文中图的水印为自己之前公众号的名字，现在已更改为上位机自动化技术研究）

总之就是要获取PLC的时间或者根据时间操作PLC，要怎么做？

我们目前想过两个方案：

1）配套上位机或者直接mes对PLC进行点位True或者false的状态切换，去执行相应逻辑

2）PLC内部进行时钟计算，时间到后，根据需求去做相应逻辑操作。

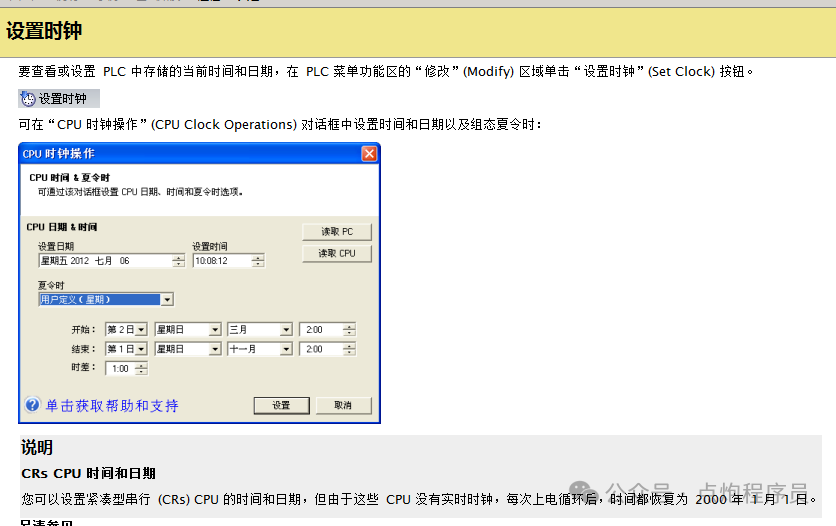

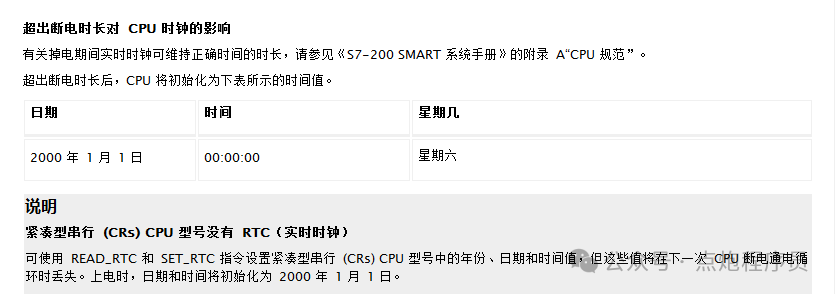

为了能够做两套设备进行切换以防上位机突然宕机导致PLC的某些逻辑无法操作，这个时候就需要再在PLC内部自己做一个系统时钟获取。而且一开始操作的时候，是需要根据当前所在时间先去初始化时钟的，说明书中如下

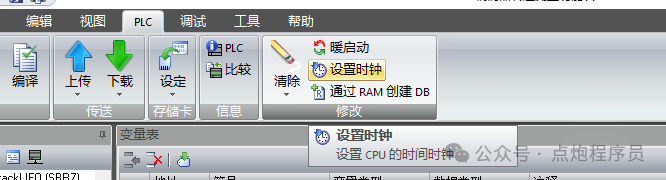

实际操作就是

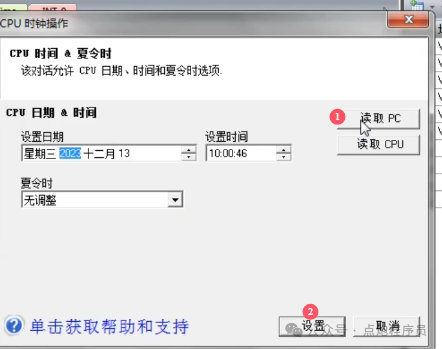

然后修改一下时钟设置一下初始化就好了。

PLC内部存在一个RTC芯片，这块芯片在PLC断电之后仍然还是会执行一段时间的。

那么有人可能会问，PLC如果断电了，该怎么办。如果不带外部时钟电池的话，会有超级电容进行供电的，如果有的话会有电池。但是这个寿命还是需要看具体手册来定。

那我们做这个块的目的呢，就是为了能够实时去自由操作PLC的时间。而不需要再通过以上方法自己去获取和同步，有了信号源，上位机可以修改也可以自由操作去读取。

实现原理

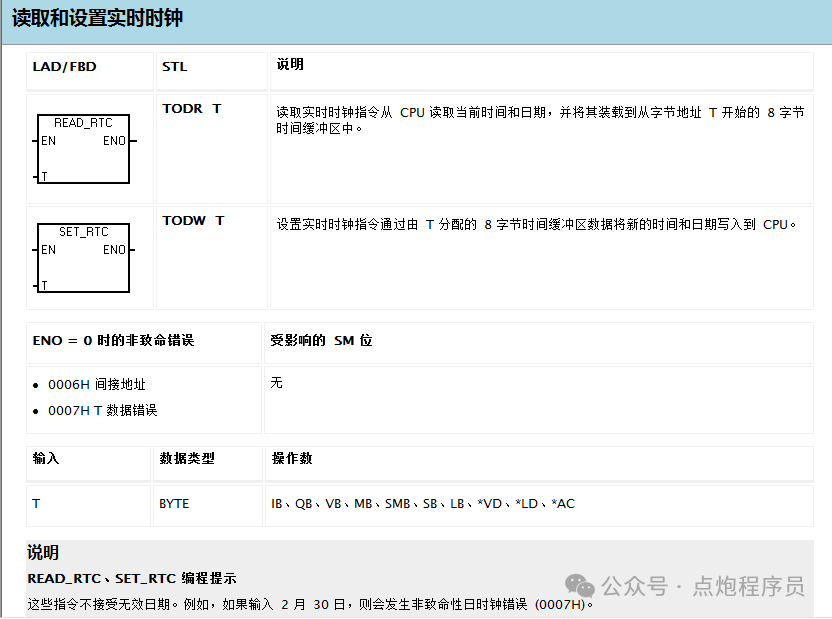

先看一看西门子200Smart中对于时钟的读取和写入的命令块：

1）读取时间逻辑：给一个脉冲上升沿信号（可以是时钟脉冲），然后利用指针*Address指向Address首字节的地址，把当前时间读取到这个地址。

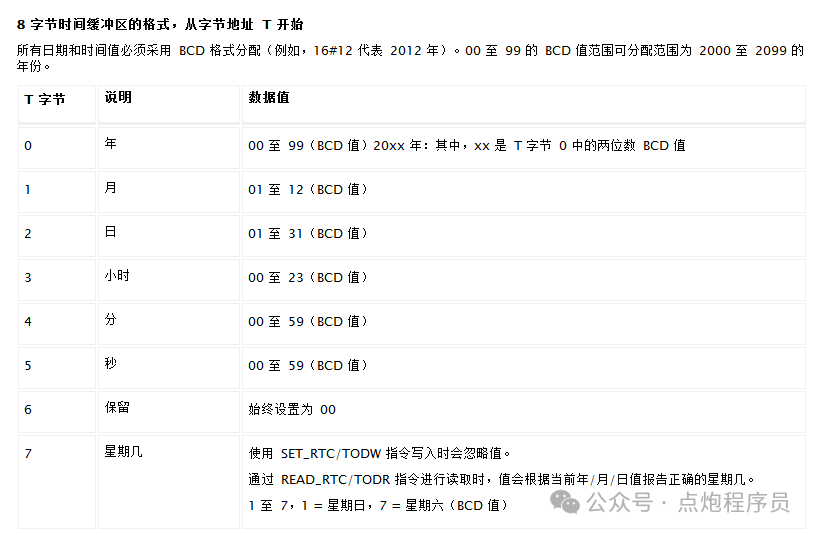

2）又由于读取出来的数值是采用BCD码存储的，为了让人可以懂得什么意思，转换为人看得懂且好操作的整型。按照顺序分别是——>第一个地址是年，第二个是月，依次类推，第6个地址是秒。

3）写时间刚刚好是反过来的，需要把year转换为bcd形式，然后通过系统自带的Set_RTC指令来进行时钟的改变。

实现步骤

1）新建一个子程序，命名为System_Time

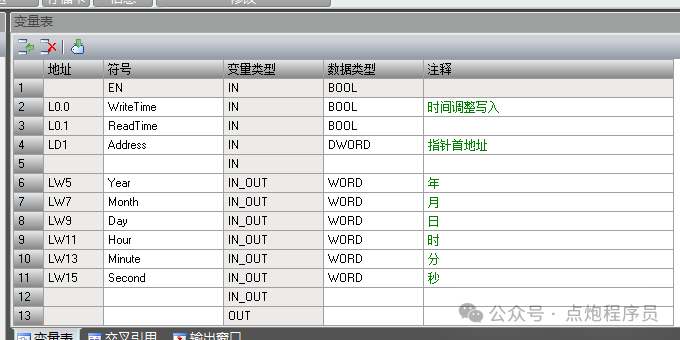

2）新建一个变量表如下

3）程序开始实现如下

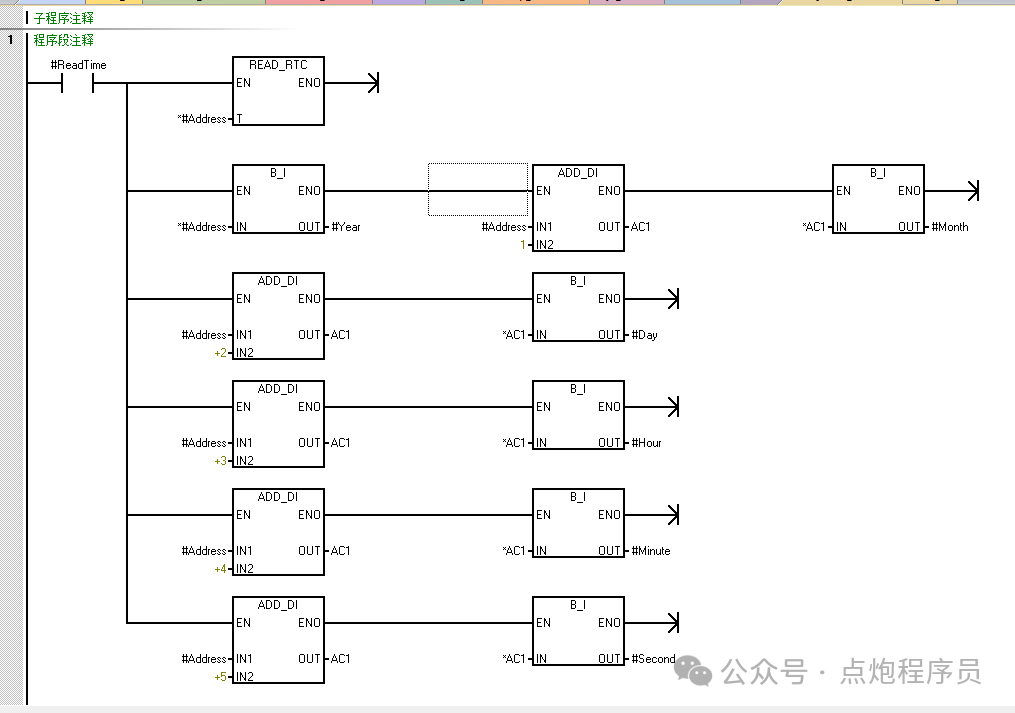

读：

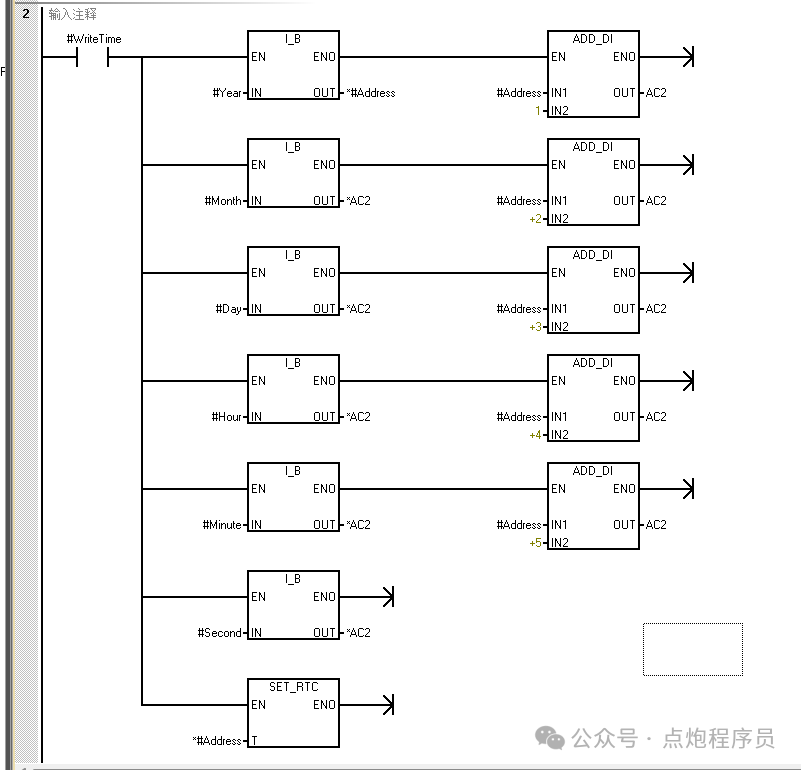

写：

最后使用的时候就是，注意一般在CPU中是以16进制表示的，所以进行时钟比较的时候也是需要用16进制，而显示在代码块中数值是转换后的10进制数字。

当需要使用这个时间的时候，注意年是只有显示24，比如2024年的时候，然后其他的如果是要得到相对应的值的话，只需要去存入地址首地址那边再根据T字节的顺序，指针指定位置后移位去找就好了。
