S7-1200西门子系统时钟启用和使用

起因

在使用西门子smart 200时有许多内置的系统时钟，可以输出一定频率的输出，再PLC换成西门子S7-1200后，如果需要再次使用必须在设置中启用才可以。

设置

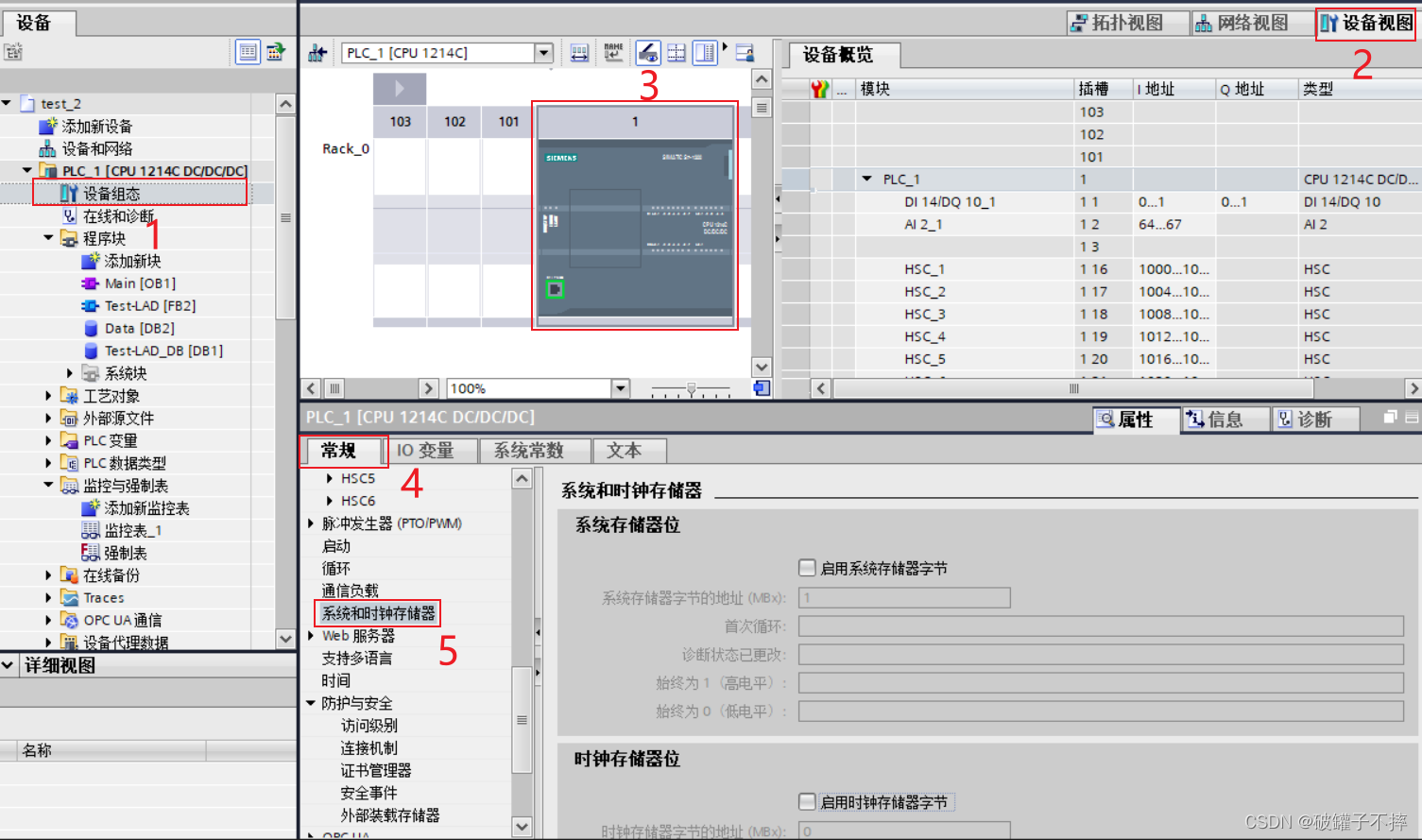

在项目视图中依次打开→设备组态→设备视图→CPU→常规→系统和时钟存储器。

系统存储器字节

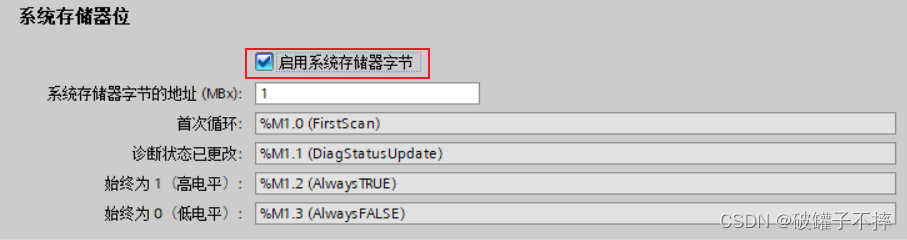

勾选可以选择是否启用系统存储器字节。

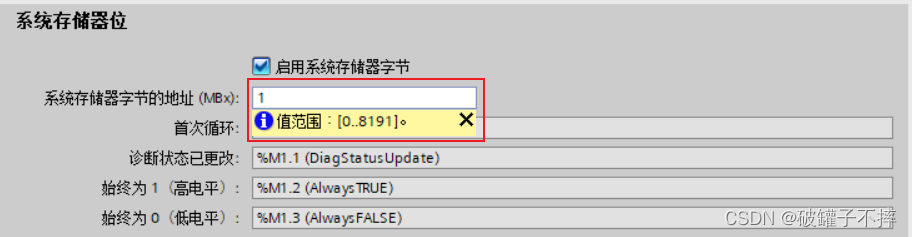

字节地址可以进行修改，建议直接按初始化设置即可。

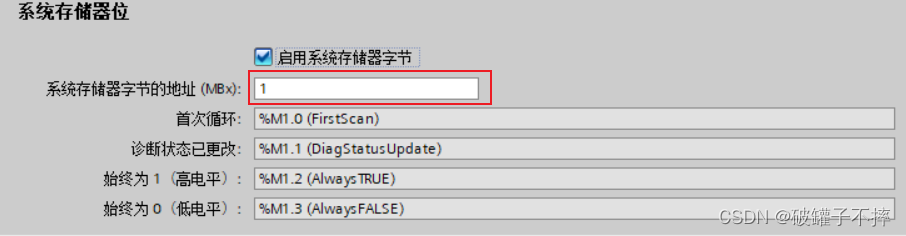

从上往下作用

1. 首次循环：CPU运行后第一个周期信号，一般用于初始化步骤。
2. 诊断状态更改信号，从正常到诊断，从诊断结束到正常。
3. 始终为1。
4. 始终为0。

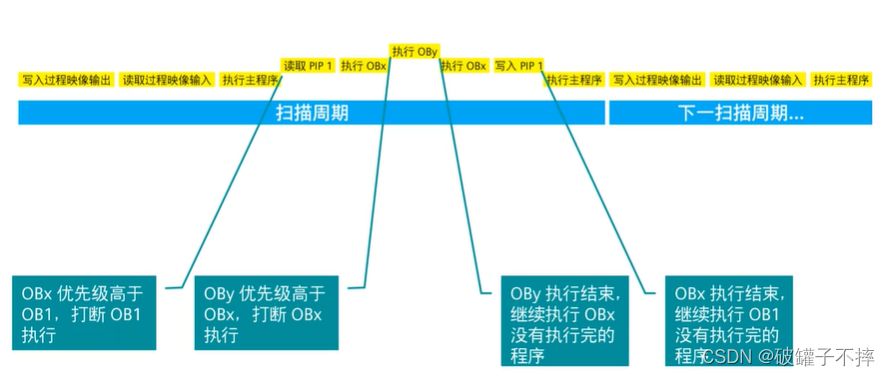

诊断状态更改信号的官方解释，理解可参考下图的CPU运行一个扫描周期动作。

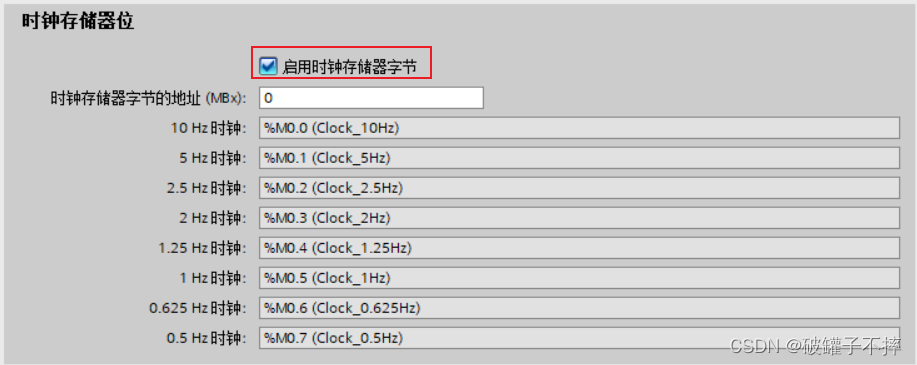

时钟存储器

时钟存储器位就是各类脉冲信号，地址也建议按初始化设置。

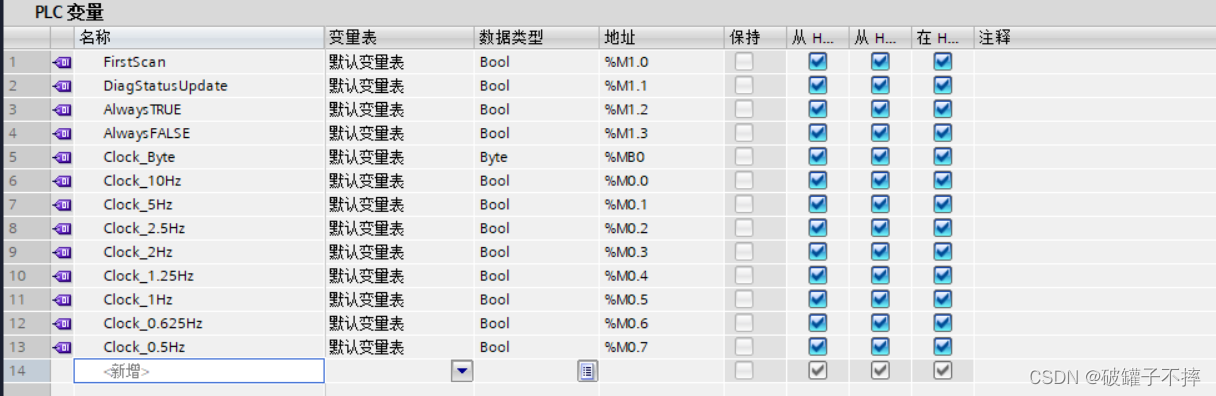

变量查看

如果设置好后，可以在PLC的变量中找到它们，调用可以用地址和符号都可以。
