stm32之adc采样部分的电路图讲解

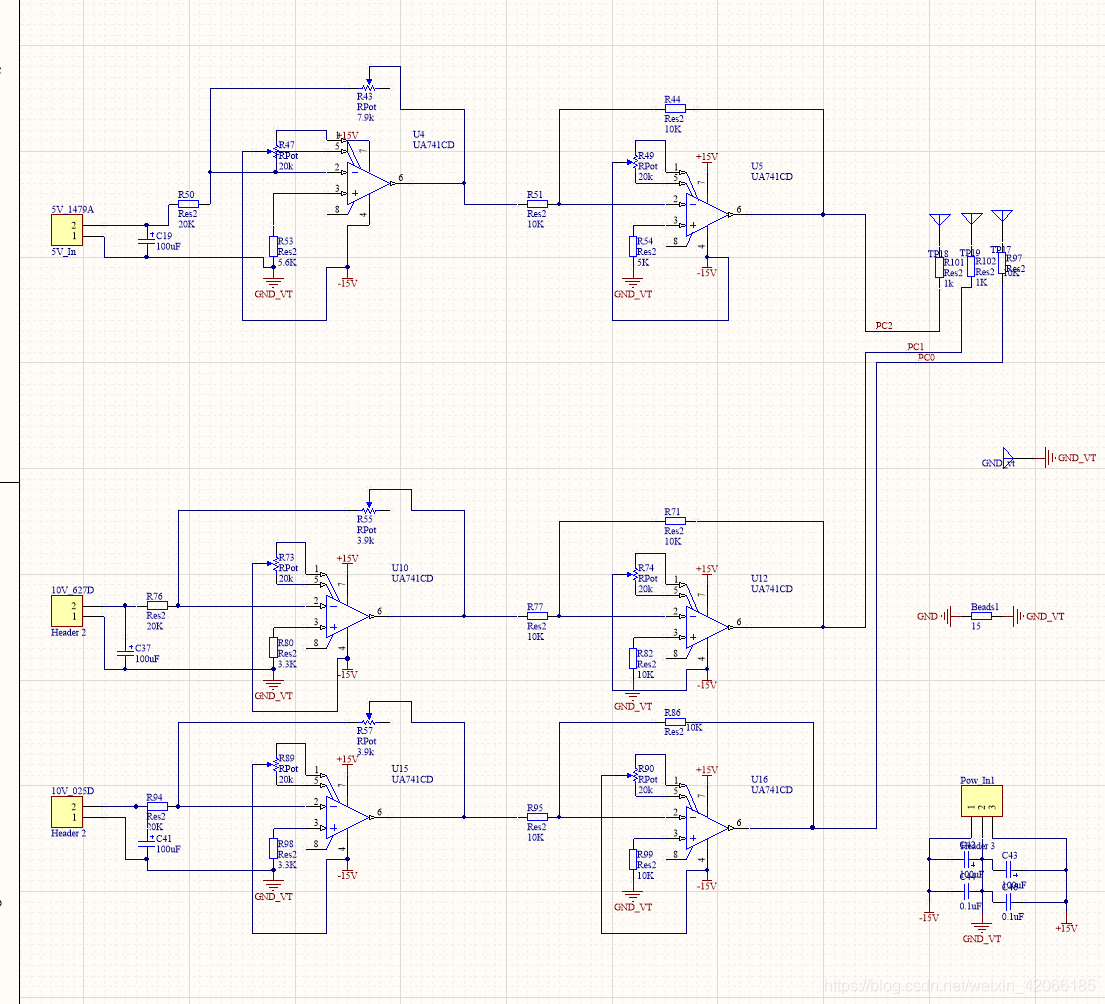

采样部分的电路图

结构

主要的功能包含下面三个
1、滤波
因为我采样的都是期望的是直流的信号，因此，此处进行将高频的噪声进行一定的滤波
2、 电压调理
由于stm32的电压输入范围是0-2v。 而输入的电压的范围都是在10v，因此首先进行发反向的电压调理，随后，加入一个反向器进行再将电压反相回来。
3、电压调整
选择的是一个可调的电阻，以防止输入电压的变化范围改变。

具体的参数

输入电压的范围分别是5V,10V,10V, 因此进行一定的降压即可。

选择的运放是UA741CD

关于内部AD采样内部的一些查询

采用的是片上的AD

（1）stm32 共有3路AD通道
（2）12位的sars（逐次逼近） 最大转换速率为1MHz，ADC的时钟，一般不超过14Hz，所以，对于72M的总线时钟，我们选择6分频达到12M的工作时钟。
（3）基准电压是3.3V（100pin以下，由内部自己进行短接了）

采用的是片上的DMA+ADC的方案

请参考之前开发的时候写的文档：
之前采用的非DMA 的模式：https://blog.csdn.net/weixin_42066185/article/details/89283572

后来为了方便，将其全都修改成了DMA的模式
参考如下：

https://blog.csdn.net/weixin_42066185/article/details/98095821

最后实现的AD采样的精度
