D触发器、波形、代码

最新推荐文章于 2023-05-11 17:53:50 发布
最新推荐文章于 2023-05-11 17:53:50 发布
阅读量3.9k 收藏 7
点赞数 2
分类专栏： FPGA基础学习 文章标签： D触发器 FPGA

在这里插入图片描述

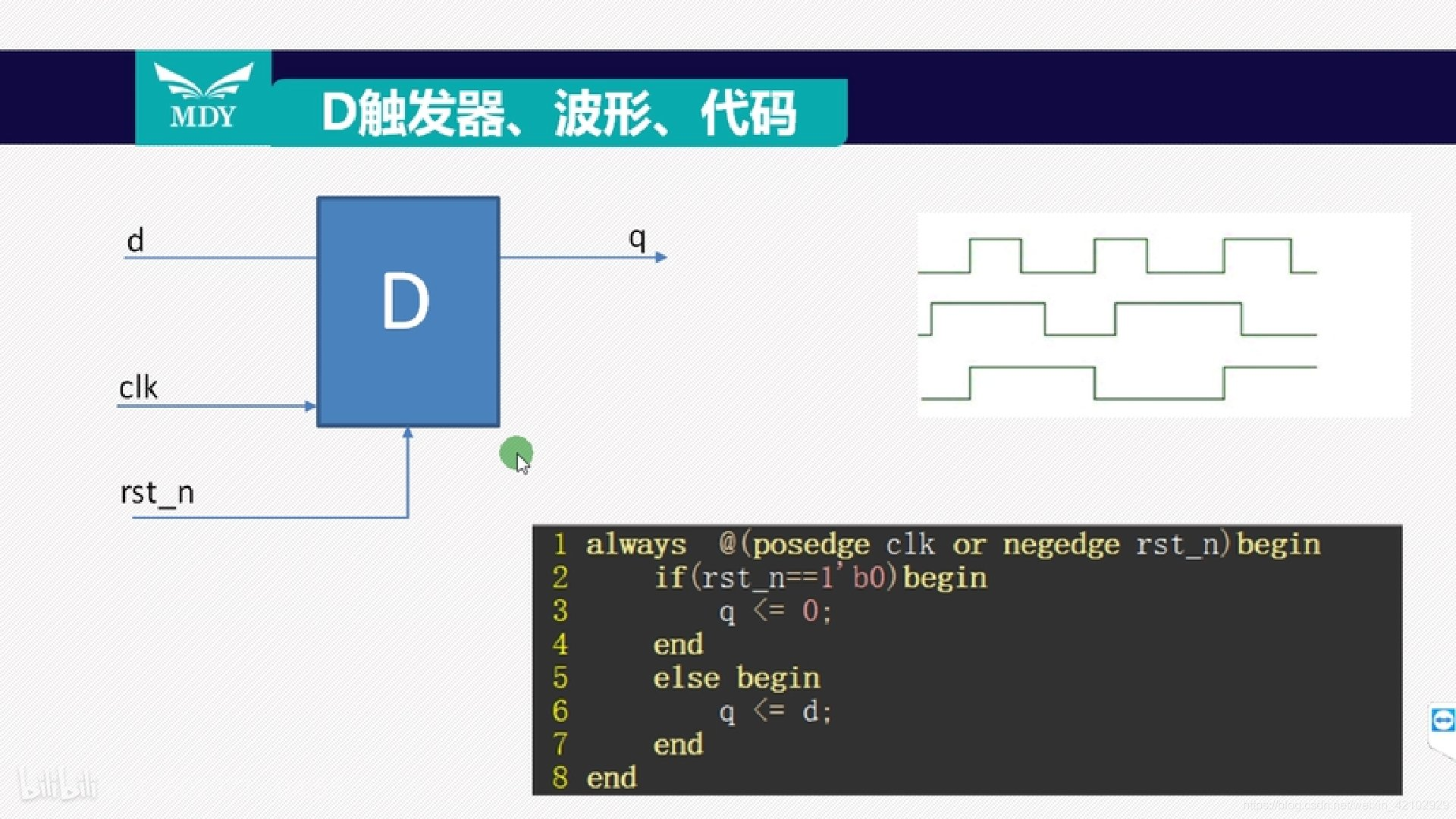

注：可以把D触发器视为一个具有四个管脚的元器件，一个always对应一个D触发器。

在这里插入图片描述

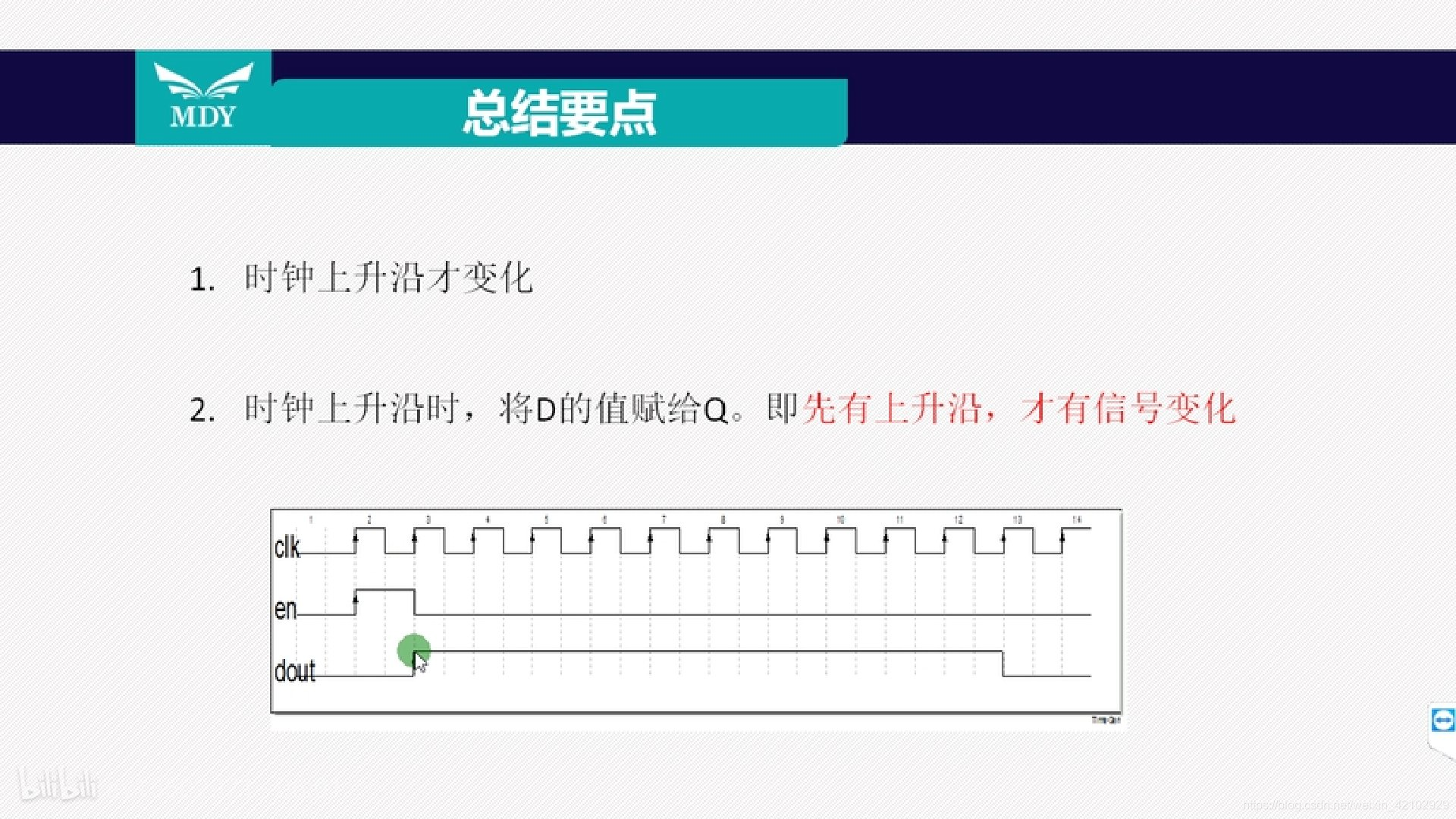

注：先有上升沿，才有信号变化。即，信号变化发生在上升沿之后一点点。
