5.1.3 电压基准源TL431

5.1.3 电压基准源TL431

稳压二极管在电源电路中常用于电压基准，但稳压管的实际稳压值往往是一个范围，且易受温度影响而波动。在实际的电源电路设计方案中，大量使用性价比较高的带隙基准源取代普通的稳压二极管作为电压基准。

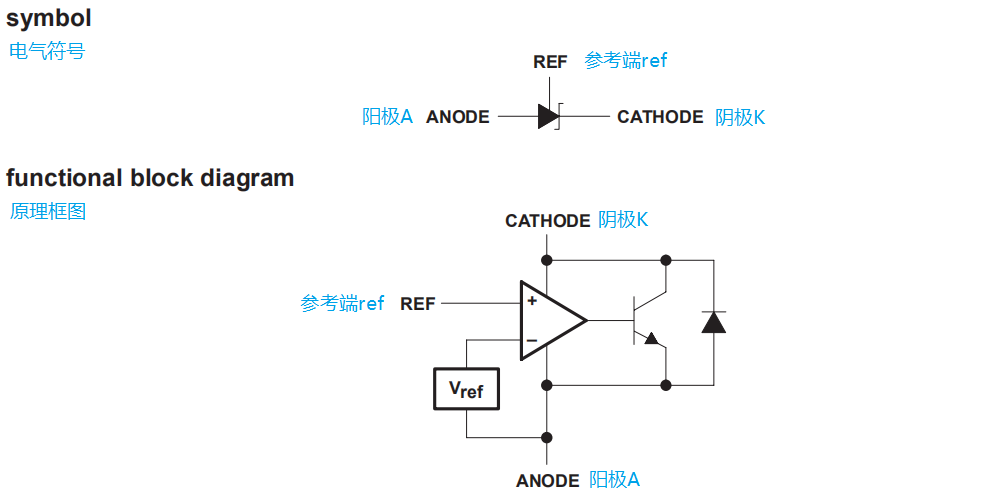

以TL431BIDBVR为例，TL431BIDBVR是美国TI公司生产的一款三端可调式电压基准源，包括阳极A、阴极B、参考端ref共三只引脚，如图1所示。

图1 TL431电气符号与原理框图

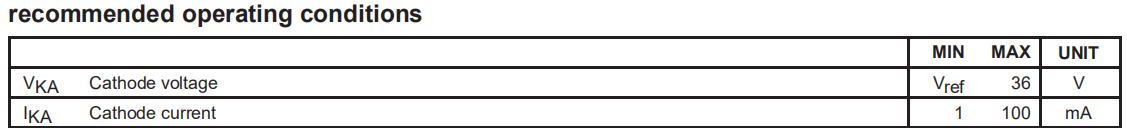

TL431BIDBVR推荐工作条件

TL431BIDBVR典型应用电路

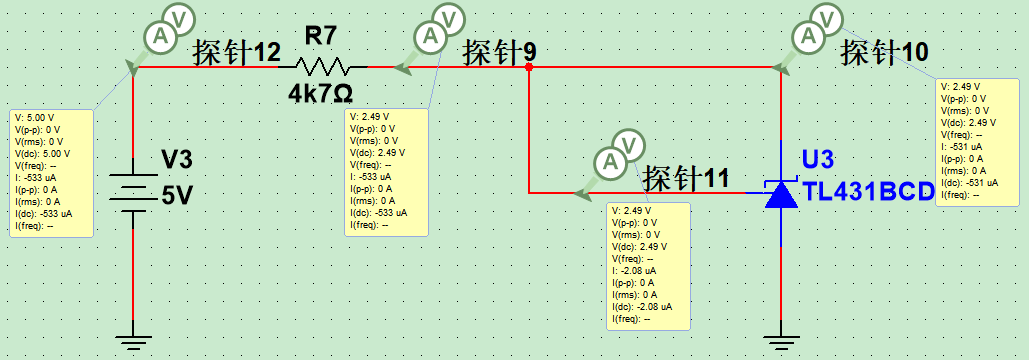

TL431内部有一个2.5V的基准电压，将阴极和参考端直接短接即可获得，如图2所示，图中R1为电流电阻，以确保TL431的阳极电流

图2 Vref基准电压电路

提示：在Multisim仿真软件中，Vref=2.494V。

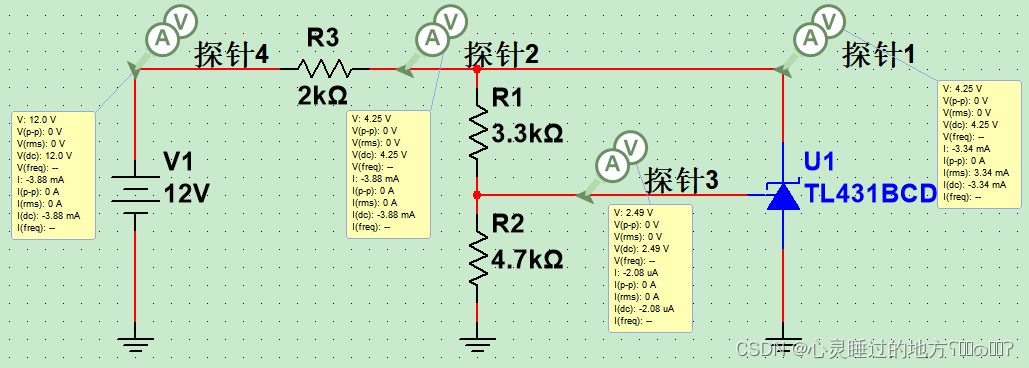

使用两只电阻与TL431按图3中的电路结构进行连接，在电源电压足够高的条件下，可以得到从Vref到上限电压（36V左右）的任意电压值Vo：

Vo=（1+R1/R2）*Vref

图3 任意电压基准值设定电路

提示：TL431输出的可调稳压值必须低于电路的供电电源电压。
