ADS入门学习笔记——射频接收系统（2）

5.射频接收系统的设计与仿真

超外差式接收机的设计

1. 频域功率源。这个频域功率源用来代替接收到的射频信号。
2. 射频带通滤波器。带通滤波器的中心频率选为2.4GHz，插入损耗选为1dB。
3. 低噪声放大器。射频信号进行低噪声放大，放大器的噪声系数选为2dB，增益选为21dB。
4. 功率分配器1。这是等功率分配器，其将射频信号平分为同相和正交2路，平分后的2路射频信号将进入混频器。
5. 混频器。这个混频器是下变频器，其将射频信号和本振信号进行混频。
6. 本振源。本振源既可以由功率源构成，又可以由电压源加电阻构成，这里本振频率为2.3GHz。
7. 功率分配器2。这是等功率分配器，其将本振信号平分为同相和正交2路，平分后的2路本振信号也将进入混频器。
8. 相移器。平分后的2路本振信号有1路需要移相90°。
9. 中频带通滤波器。混频后得到的中频信号需要滤波，中频滤波器是带通滤波器，带通滤波器的中心频率选为70MHz。
10. 中频放大器。中频放大器的增益是一个变量，可以在某一范围内选取增益的数值。
11. 负载终端。负载终端为50Ω，两路中频输出都需要负载终端。

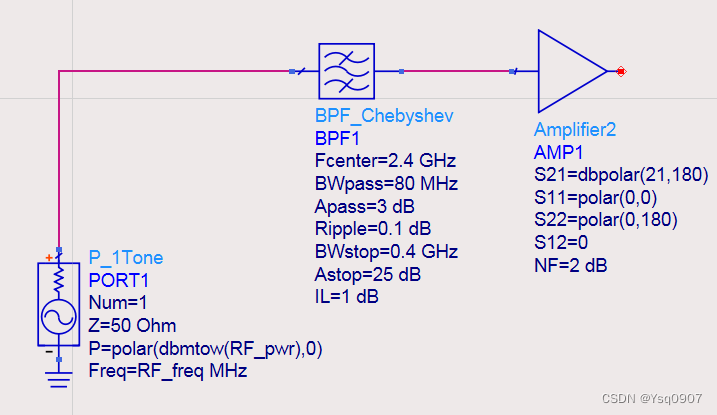

1、新建原理图，搭建射频前端带通滤波器和放大器

 带通滤波器的中心频率为2400MHz，通带带宽为80MHz，通带带宽为80MHz，通带带宽为80MHz，阻带带宽为400MHz，阻带边缘的衰减为25dB，插入衰减为1dB。

放大器的增益为21dB，反向传输为0，为单向放大器。

2、搭建下变频原理图电路

下变频电路的原理图包括2个功率分配器、2个混频器、1个相移器和1个本振源。

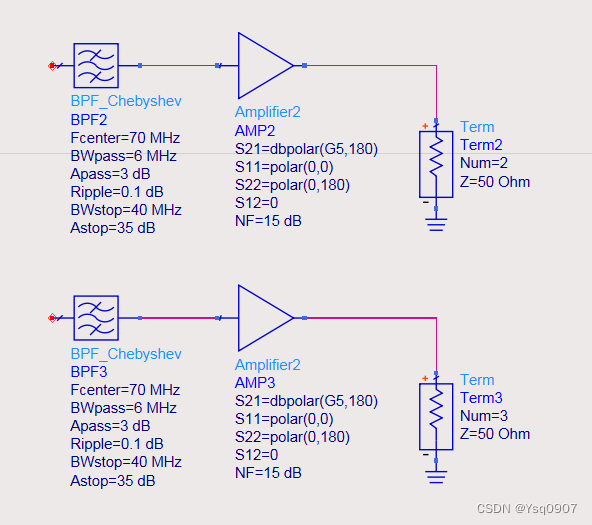

3、搭建中频原理图电路

 中频电路的原理图包括中频带通滤波器、中频放大器和终端负载。

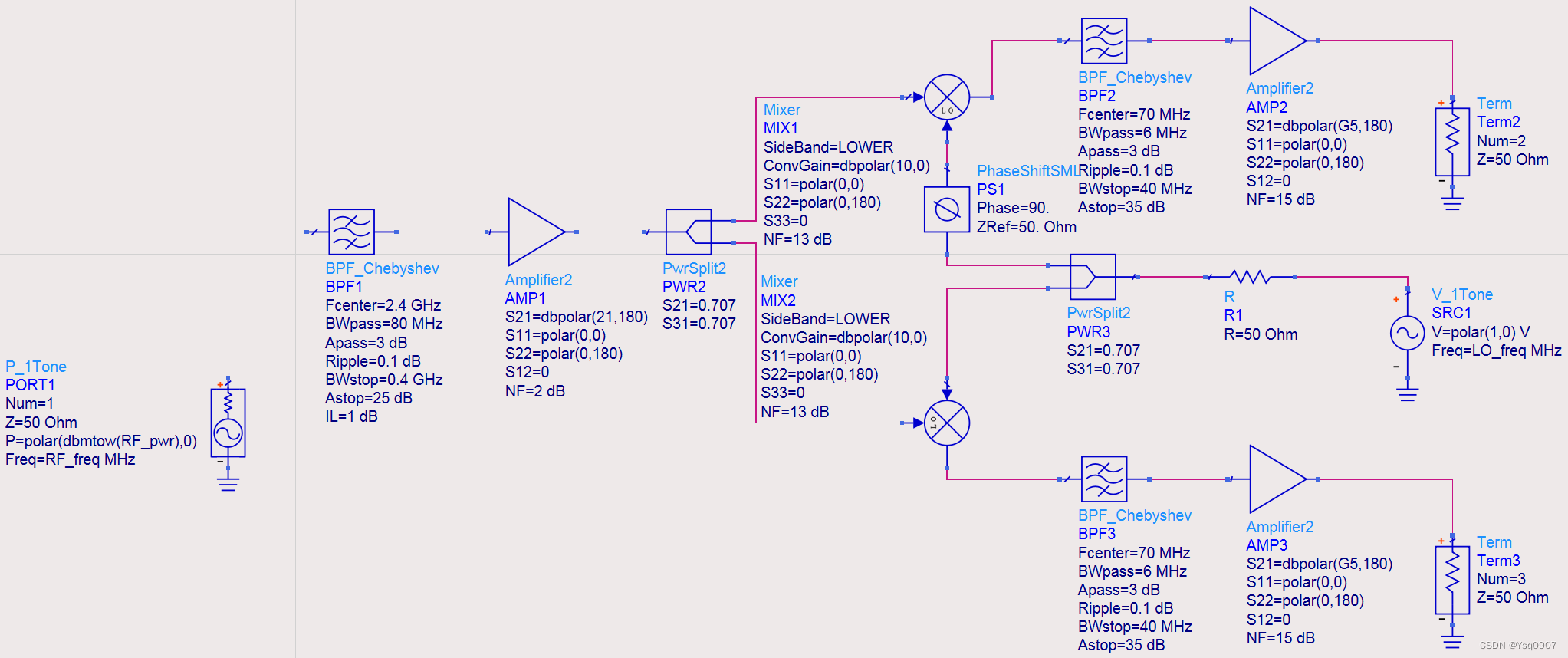

 4、超外差式接收机原理图电路

 5、仿真

①、频带选择性仿真

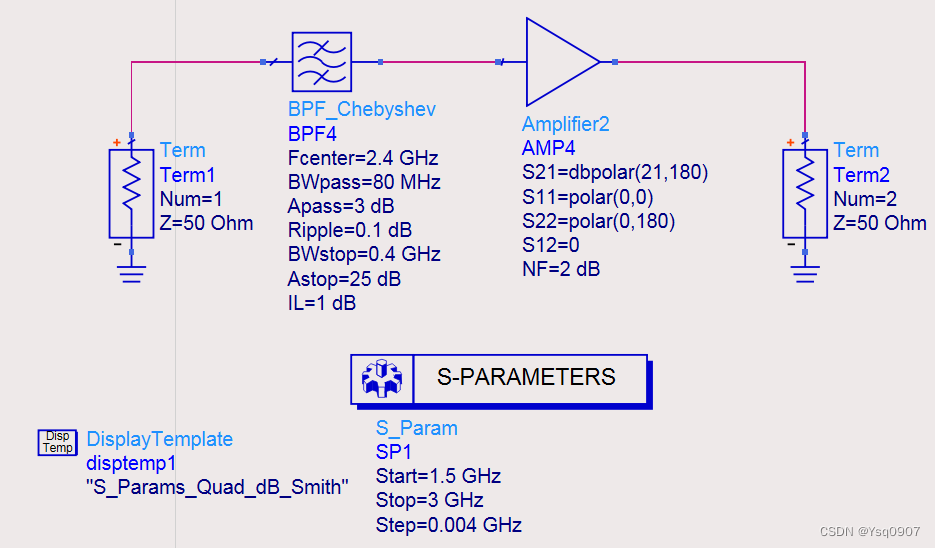

频带选择性仿真是指接收机所接收到信号的频率特性，采用S参数仿真。

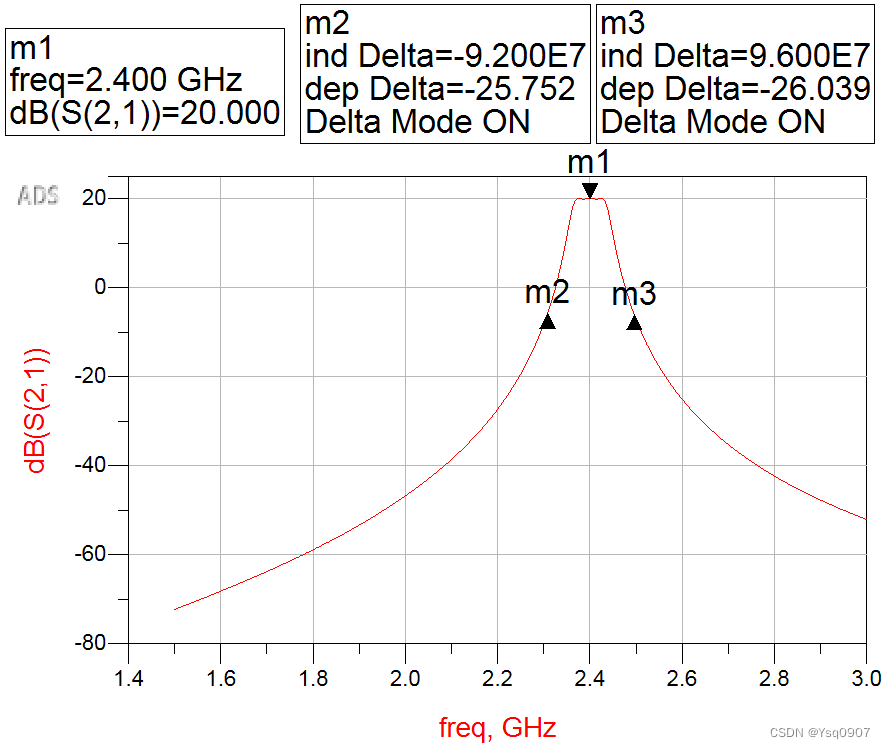

在中心频率2.4GHz处，增益为20dB。射频放大器的21dB增益减去射频带通滤波器的1dB插入衰减，射频前端总计有20dB的增益。在标记marker2处，频率与标记marker1处相差92MHz，衰减与标记marker1处相差25.752dB，符合技术指标。在标记marker3处，频率与标记marker1处相差96MHz，衰减与标记marker1处相差26.039dB，符合技术指标。

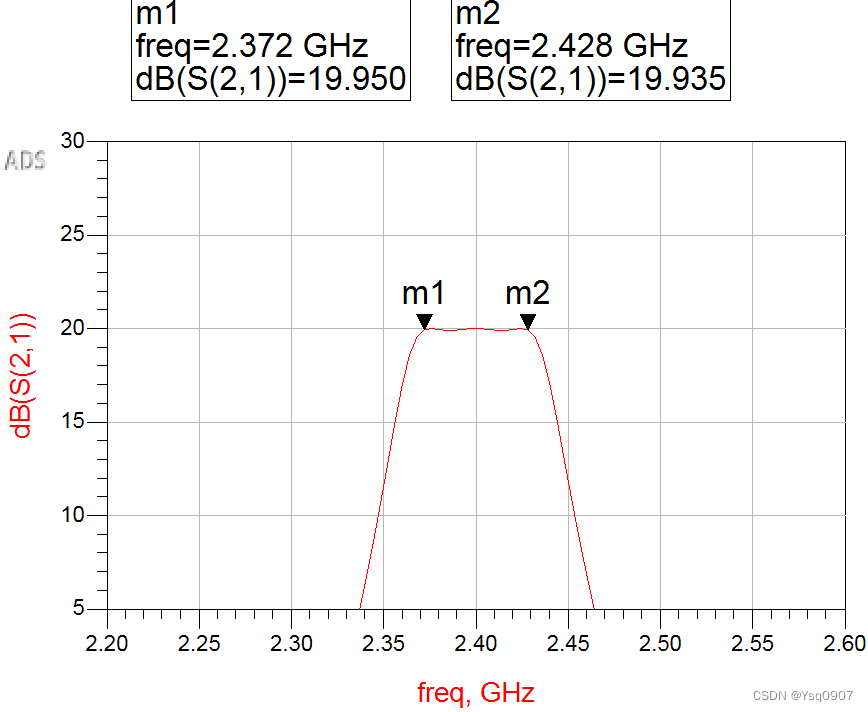

在2.372GHz处，增益为19.950dB，增益波纹小于0.1dB。在2.428GHz处，增益为19.935dB，增益波纹小于0.1dB。

②、接收机信道选择性仿真

添加变量控制器和S参数仿真控制器，进行设置并仿真

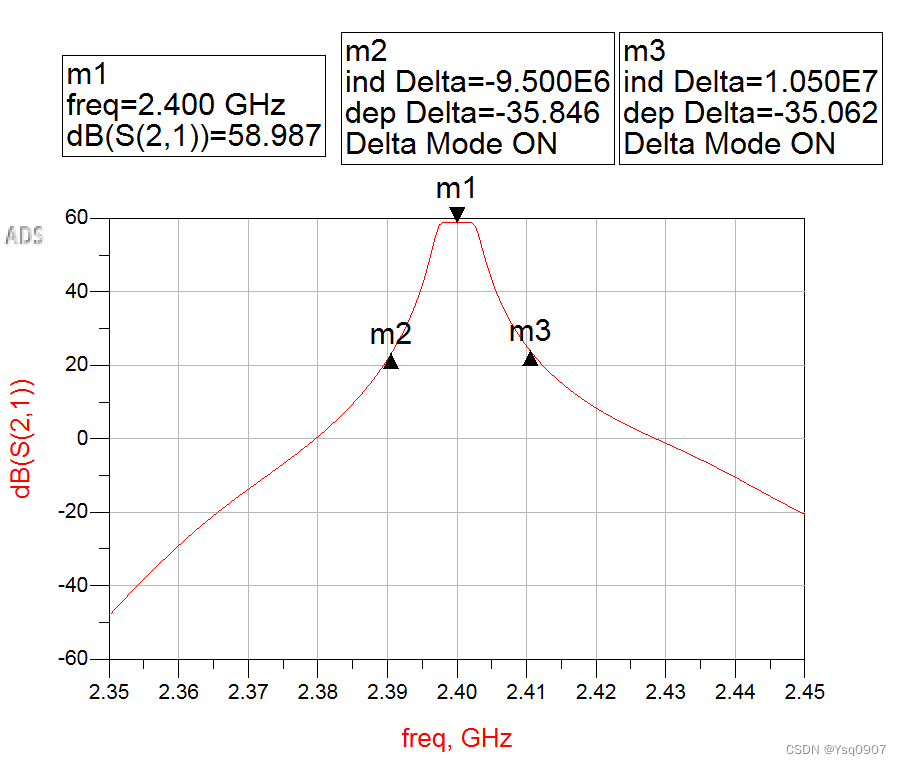

在中心频率2.4GHz处，增益为58.989dB。在标记marker2处，频率与标记marker1处相差9.5MHz，衰减与标记marker1处相差35.846dB，符合技术指标。在标记marker3处，频率与标记marker1处相差10.5MHz，衰减与标记marker1处相差35.062dB，符合技术指标。

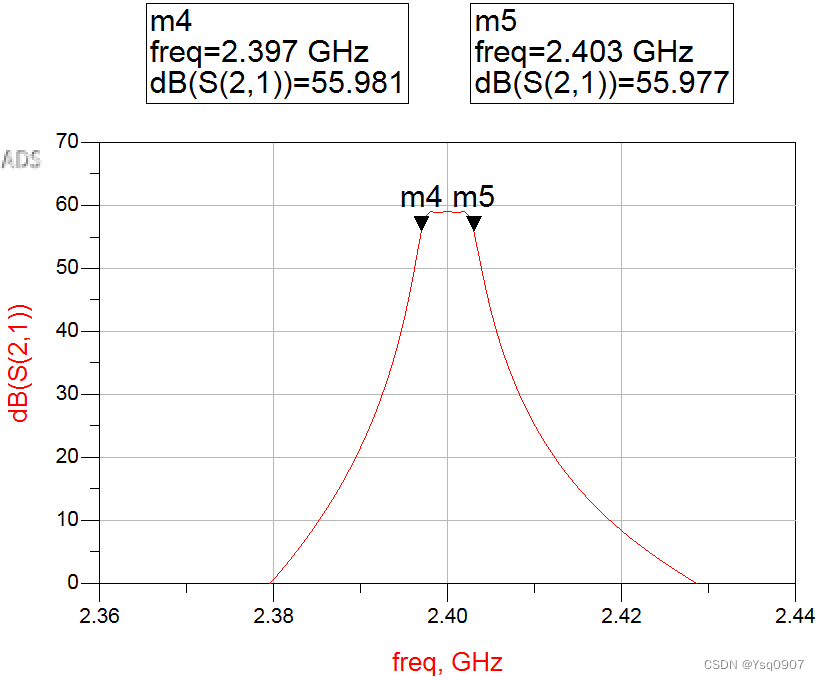

在2.397GHz处，增益为55.982dB，与中心频率相比有3dB衰减。在2.403GHz处，增益为55.978dB，与中心频率相比有3dB衰减。2.403GHz-2.397GHz=0.006GHz，2.397GHz处和2.403GHz处为3dB衰减的频率。

 ③、接收机输出信号频谱仿真

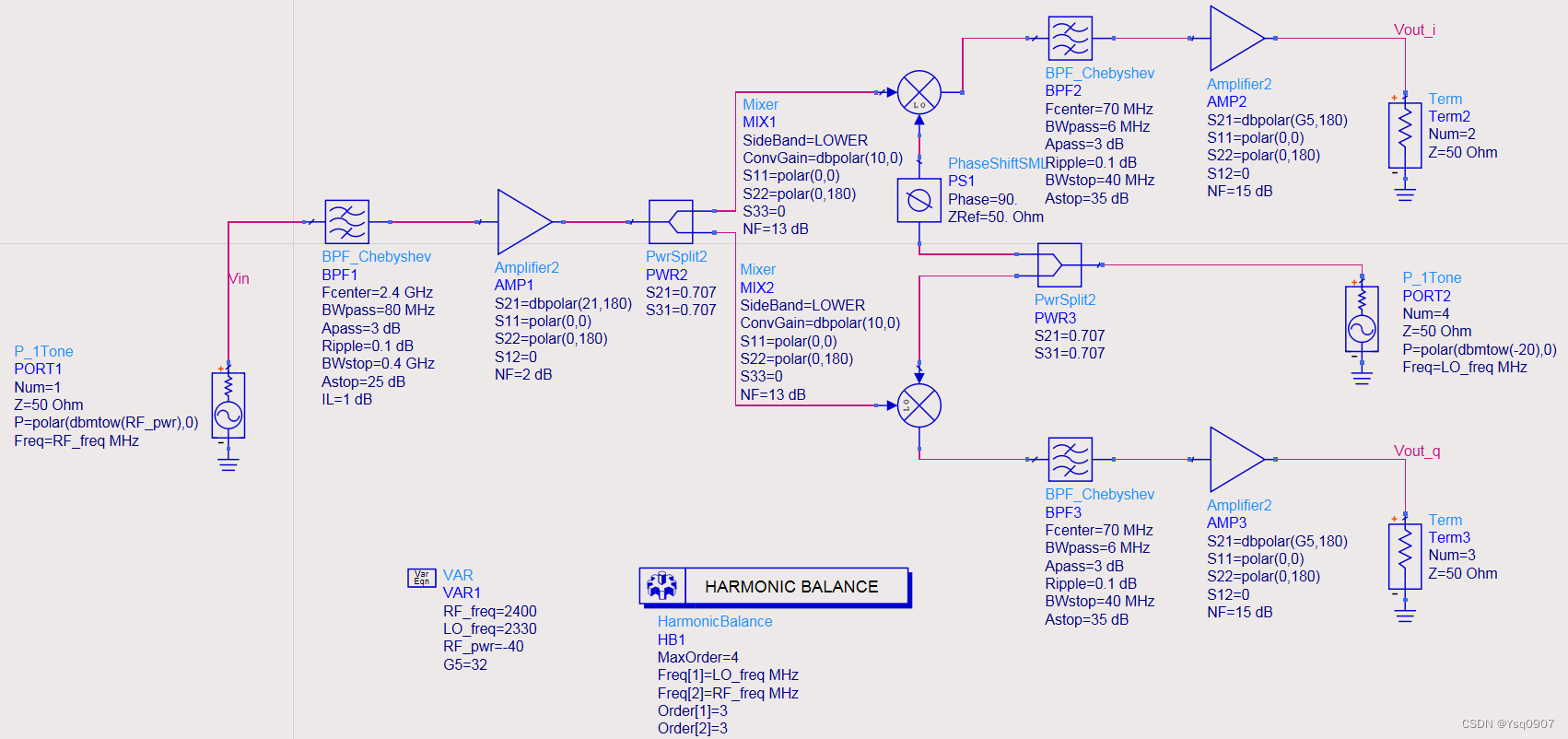

接收机输出的信号是射频频率与本振频率的差值以及它们的各次谐波和互调，各次谐波和互调通过中频滤波器时已经被衰减，通过接收机的频域响应可以查看上述频率转换。在ADS 中，谐波平衡仿真主要用于频域分析，采用谐波平衡仿真可以得到接收机的频域响应。在对原理图进行谐波平衡仿真之前，需要对原理图进行修改，然后对修改后的原理图进行谐波平衡仿真。

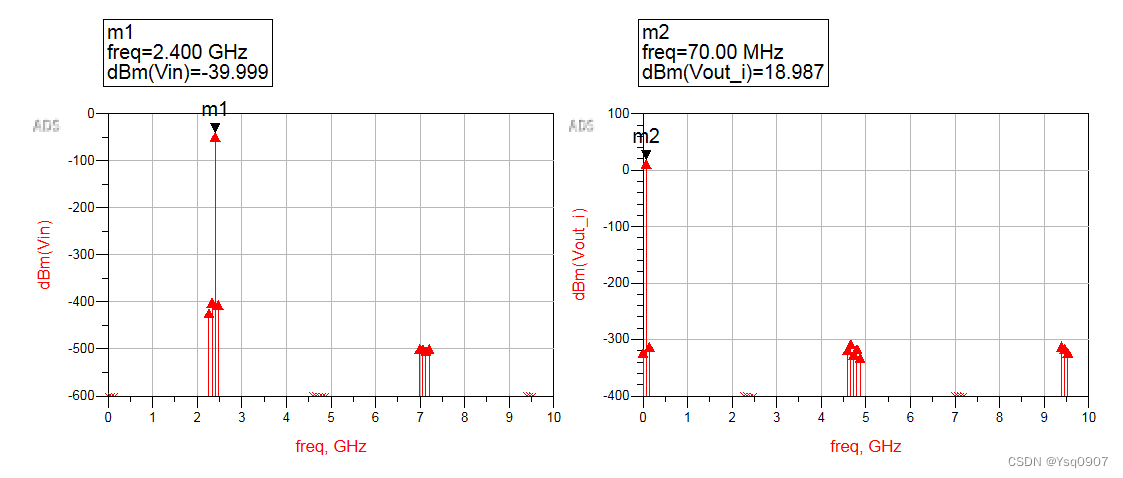

 输入端口在2.4GHz时信号为-39.999dBm，这与输入端口的单频功率源输入功率一致。中频输出端口在70MHz时信号为18.987dBm，这是由于接收机有58.989的增益。
