1、新建原理图

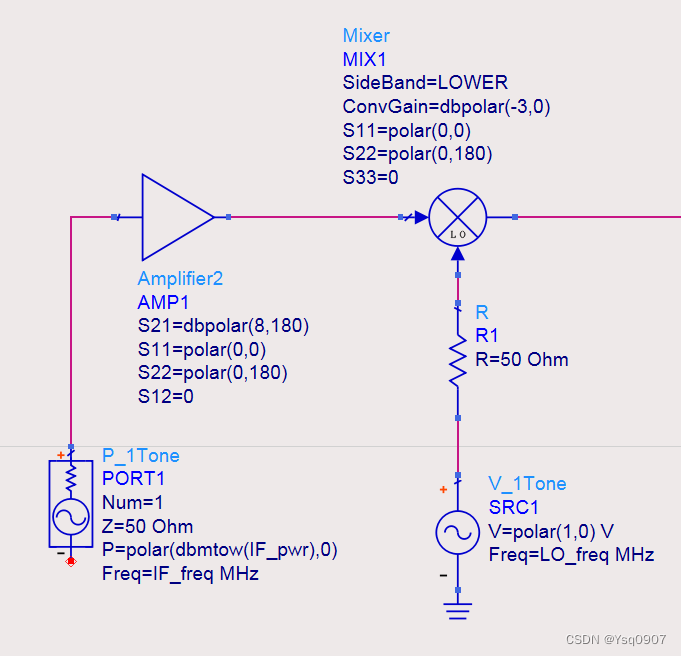

(1)、搭建中频和上变频原理图电路
中频和上变频原理图包括中频放大器、本振源和混频器。

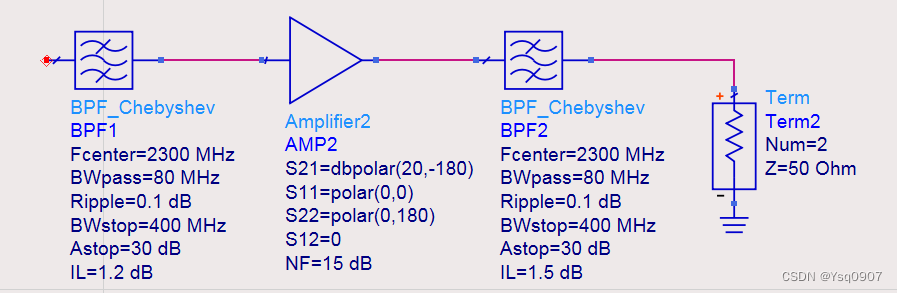

(2)、搭建射频信号原理图电路
中频信号与本振信号混频后,产生射频信号,射频信号通过滤波和放大可以发射。

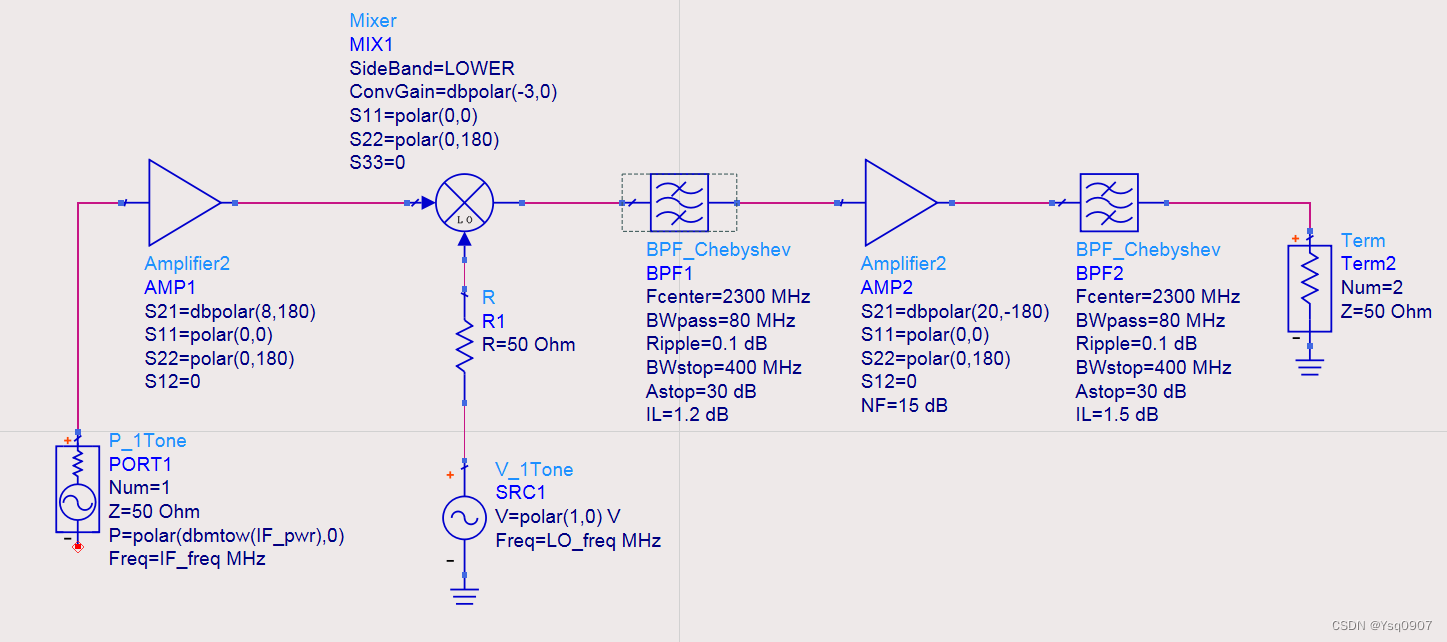

(3)、射频发射系统原理图电路

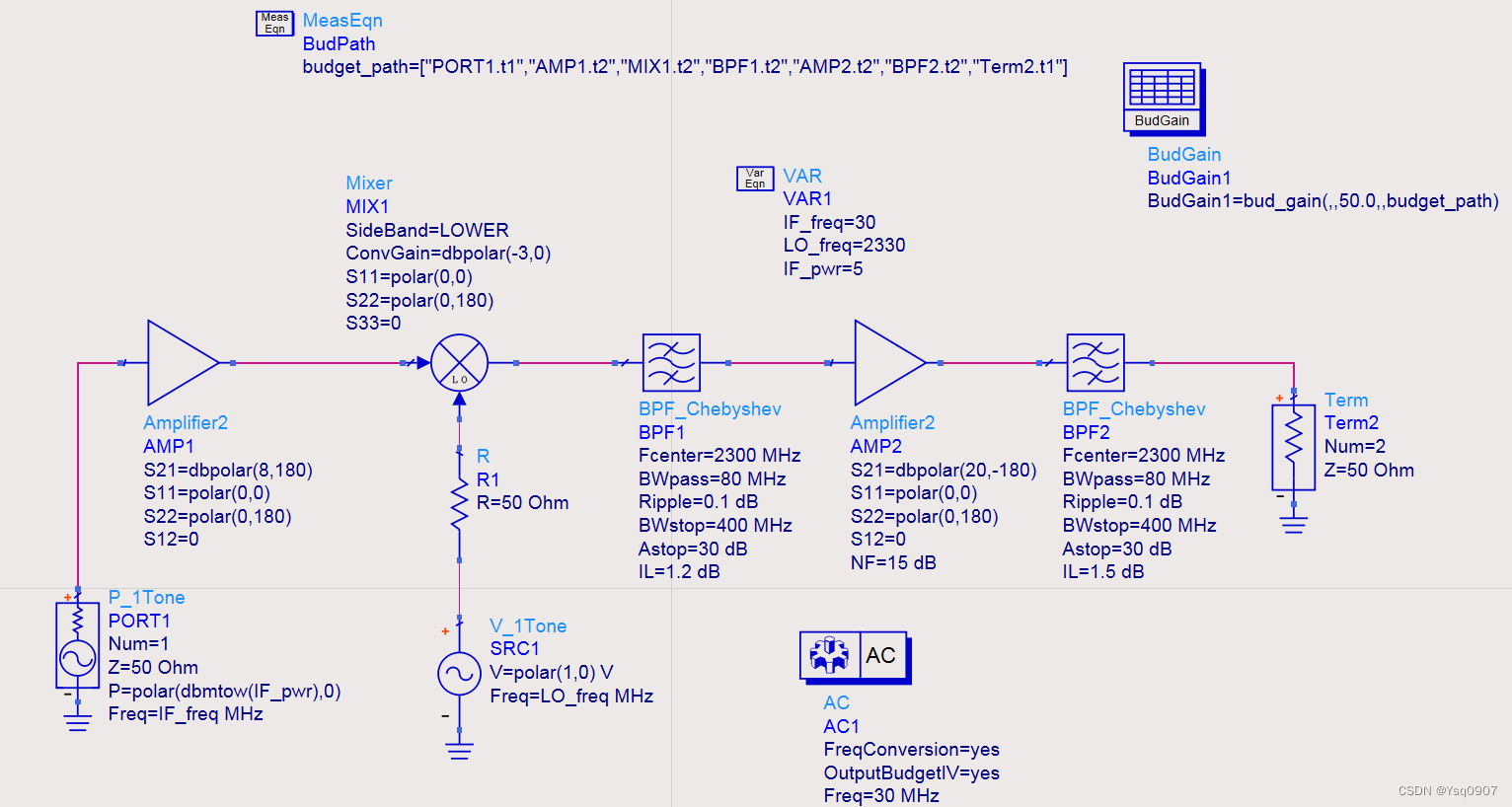

插入变量控件和交流仿真控件,进行设置,执行菜单命令【Simulation】→【Generate Budget Path】,打开【Generate Budget Path】对话框,输入端口Input Port选择PORT1,意为端口1为预算的起始点。输出端口Output Port选择Term2,意为端口2为预算的终止点。单击对话框中的按钮Generate,完成设置预算路径

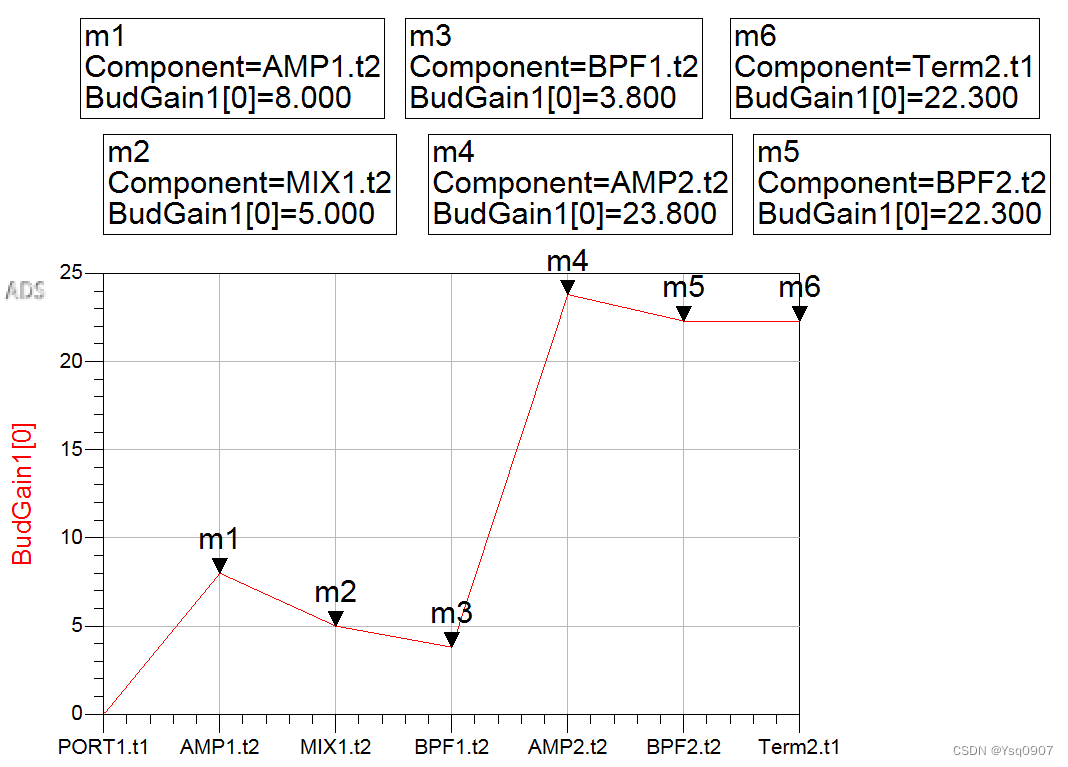

- 在中频放大器AMP1处,系统增益为8dB,这是中频放大器的增益值。
- 在混频器MIX1处,系统增益为5dB,这是因为混频器有-3dB增益。
- 在射频滤波器BPF1处,系统增益为3.8dB,这是因为射频滤波器1有1.2dB的插入衰减。
- 在射频放大器AMP2处,系统增益为23.8dB,这是因为射频放大器AMP2有20dB增益。
- 在射频滤波器BPF2处,系统增益为22.3dB,这是因为射频滤波器2有1.5dB的插入衰减。
- 在负载终端2,系统增益为22.3dB。
