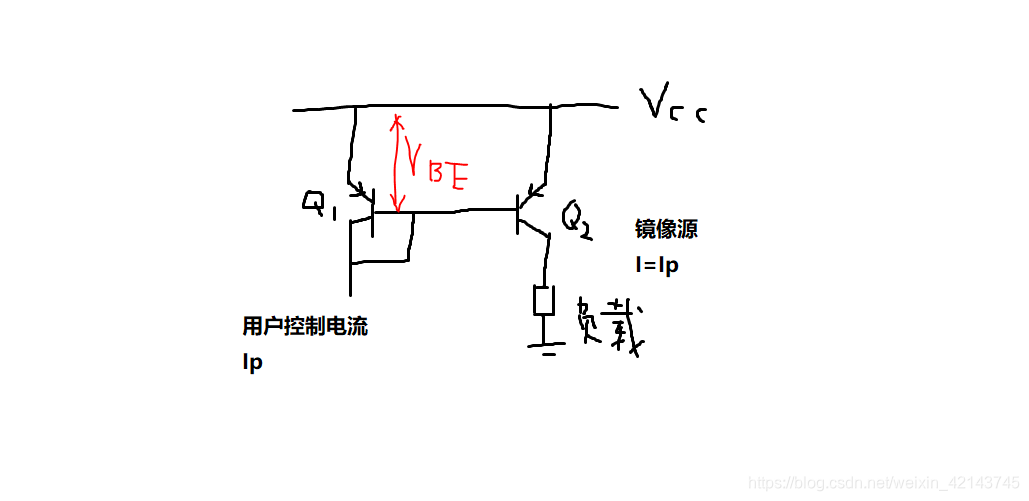

第二十七篇 镜像电流源

特点：

1.电流源Q2输出的电压范围很宽，可以在VCC和零点几伏之间工作；

2.可以用一个电流Ip来控制电流I；

缺点：

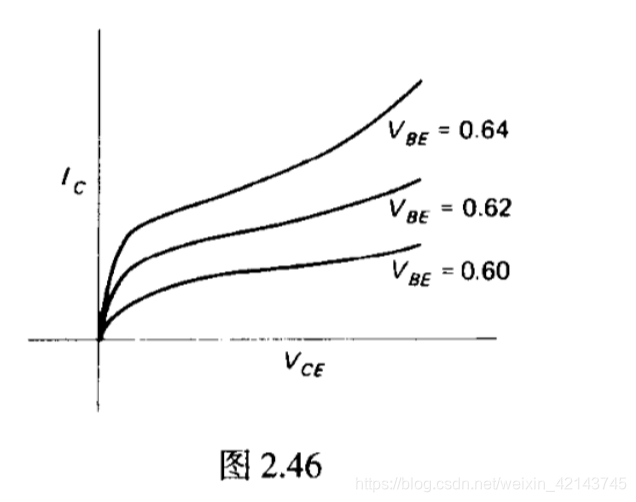

由于Early效应存在，在Q2中一个固定的电流，Vbe会随着集电极电压发生微小变化；

也就是说：对于一个固定的Vbe，Ic关于Vbe变化的曲线不是平坦的。大概有25%的电流变化范围；

这一点要比发射极接电阻的电流源差太多；

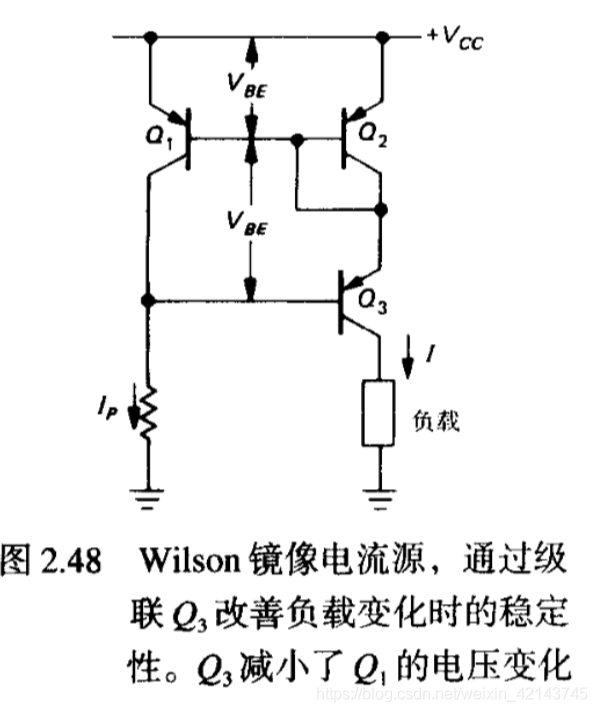

针对以上问题 出现了Wilson镜像源

Q1 Q2是通常的镜像结构，Q3保持Q1的Vc集电极电压固定在比VCC低两个二极管的压降；

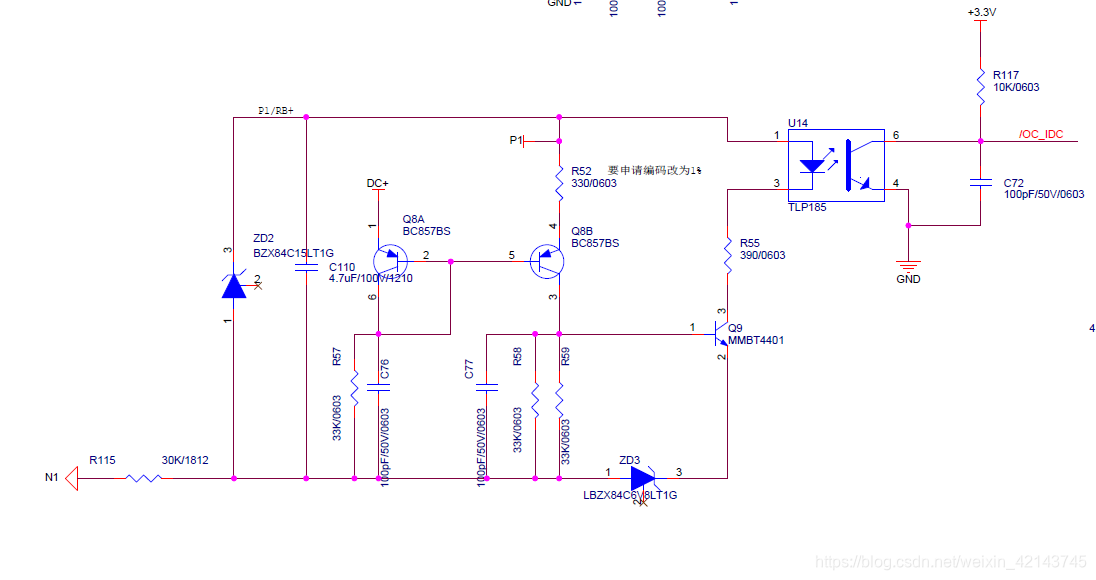

镜像电流源的一个应用时做过流保护电路

ZD2齐纳二极管把P1和R115之间的电压箝位在15V；

Q8A提供一个稳定的基准电流，给Q8B使用；电流大小约是15V/33K；

所以静态工作点下，R59和R58共同分享Q8A提供的电流，所以R59的电流只要1/2，另外R59=R57，所以R59上的压降大约是15V/2；

Q9因为齐纳二极管ZD3=6.8V，所以Q3要想导通，Q9的VBE必须大于0.6V，就是Vb大于0.6+6.8V=7.4V；

增加R59的电流就会增加Vb的电压，所以在P1上的电流增加的时候，光耦U14会导通，产生过流保护信号；

通过计算P1和DC+之间的电压差别，可以计算出电流变化。（在P1和DC+之间有个采样电阻）

Q8B-4的电压和DC+的电压是一样的；
