第三十四篇 源极跟随器

最新推荐文章于 2023-04-12 10:36:39 发布
最新推荐文章于 2023-04-12 10:36:39 发布
阅读量1.1w 收藏 11
点赞数 4
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.csdn.net/weixin_42143745/article/details/95310798
版权

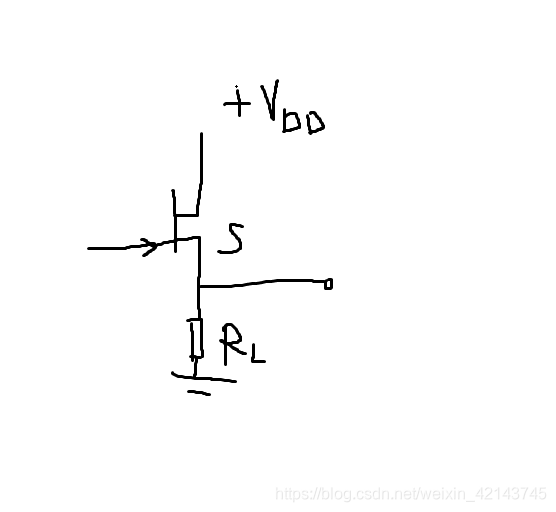

最简单的源极跟随器

推导Vs的过程：

 输出阻抗

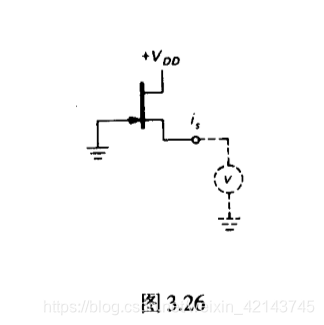

计算源极跟随器输出阻抗1/gm的方法是，假设栅极接地，给输出端加上一个信号，再来计算相应的源电流，对应的漏极电流

id=gmvgs=gmv；

所以roug=v/id=1/gm；
