电流源电路用于设置集成运放各级放大的静态工作点，为各级提供合适的集电极静态工作电流，从而确定了合适的静态工作点。

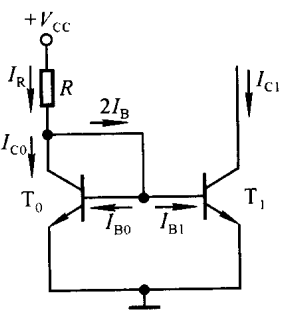

1.镜像电流源
由两个特性完全相同的晶体管组成，它们的基极电流相等， =
=
，由于两个管子的放大倍数相等，所以集电极电流也相等，
=
=
,由于电路的这种特殊接法，使集电极电流呈现镜像关系，故称此电路为镜像电流源。
电阻R中的电流称为基准电流
集电极电流为
当远大于2时，输出电流为
集成电路大放大倍数一般都很大，当Vcc和R的值确定下来后，镜像电流Ic也就确定下来了。
镜像电流源具有一定的补偿作用
1.1 镜像电流源的劣势
镜像电流电路简单应用广泛，但是，如果Vcc一定的情况下，要求比较大的镜像电流Ic，那么IR也会增大，在R上的消耗也会加大。若要求比较小的镜像电流Ic，IR也会很小，那么R的阻值就会比较大，这在集成电路中是很难实现的。

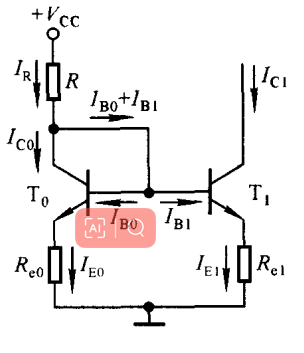

2.比例电流源
基本原理是利用电阻的欧姆定律，将输入电压产生的电流通过电阻进行处理，得到与输入电压成比例的输出电流。
从电路已知
根据晶体管发射结点压与发射极电流的关系可知
两个管子完全相同

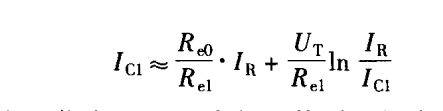

整理可得
在一定范围内，对数项可以忽略
可见，只需要改变Re0和Re1的阻值，就可以改变Ic1和IR的比例关系。
基准电流IR
Re0和Re1是电流负反馈电阻，比例电流源具有更高的温度稳定性。

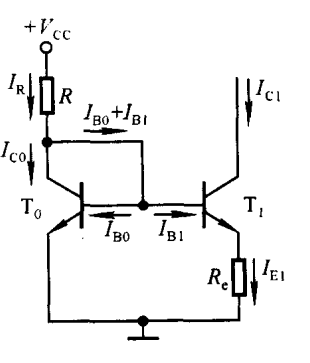

3.微电流源电路
可以采用一个很小的阻值去实现一个很小的电流
将比例电流源中的第一个Re减为0

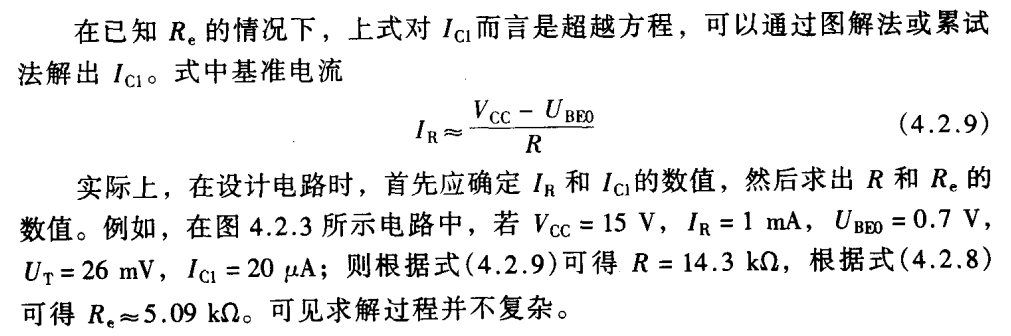

式中的分母很小，只有几十毫伏，由此可见，只需要几千欧的Re，就可以获得几十毫安的Ic
根据比例电流源的公式，此时Re1为0可得
4.改进型电流源
在上述电流源中，均在=是放大倍数足够大，忽略了Ib对Ic的影响的理想状态下，如果是PNP管，放大倍数只有十几倍，假设只有10倍，根据镜像电流源公式
则Ic=0.833IR,，此时Ic与IR相差较大，此时就应该改进电路减小基极电流造成的影响。

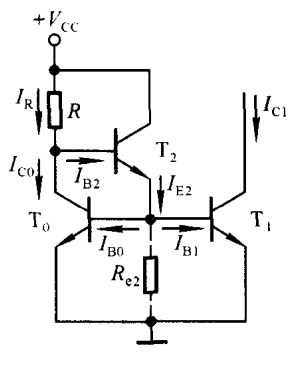

4.1加射极输出的电流源
在一个三极管的集电极和基极之间加一个射基输出的晶体管，减小基极电流IB0和IB1对基准电流IR的分流影响。

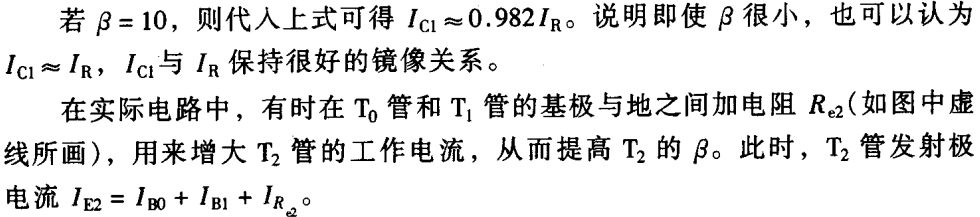

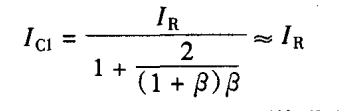

整理后可得

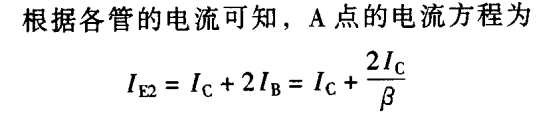

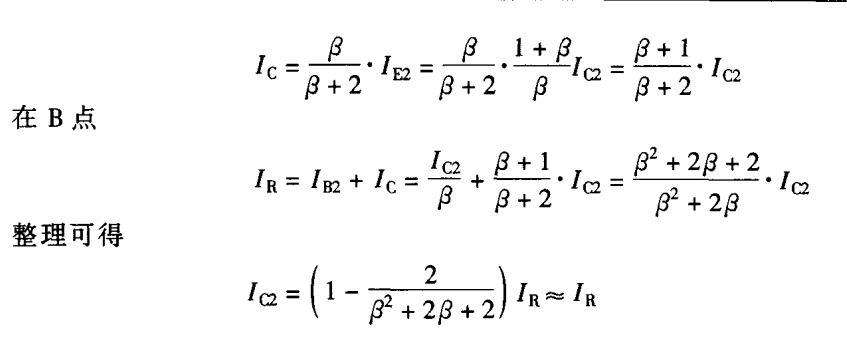

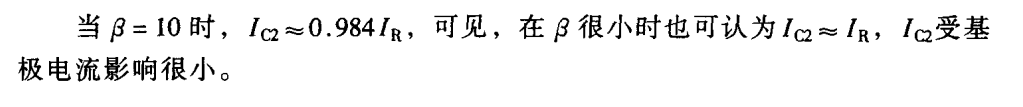

4.2威尔逊电流源
