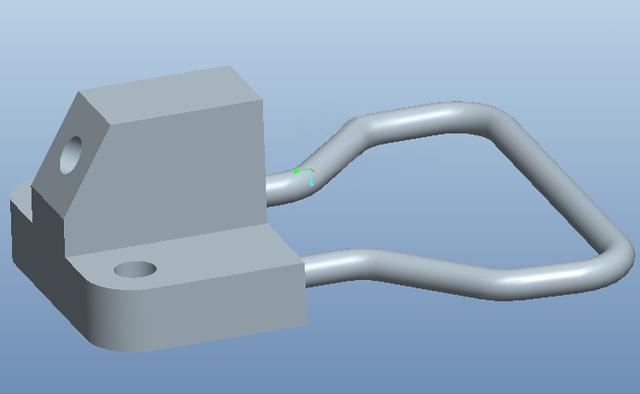

这篇文章主要简介如何对三维模型进行一般的3维标注。以下图为例。

方法：

1.新建一个新图层。

2.设置标注参照基准，首先设置上图正对着我们的方向的尺寸参照，具体方法如下：

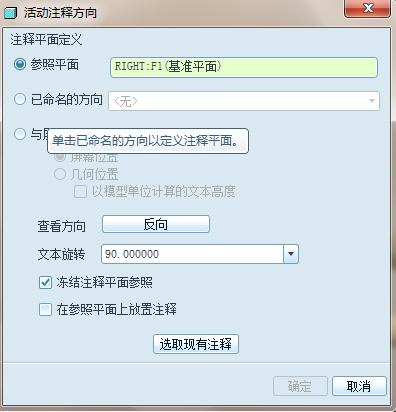

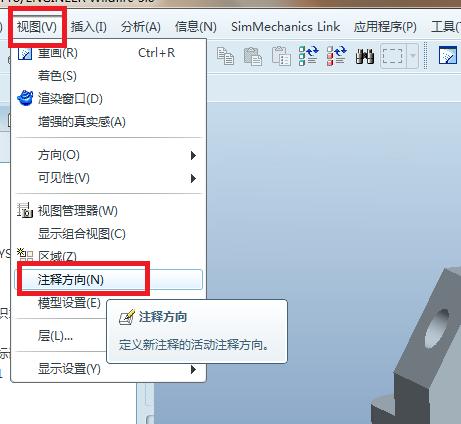

1)点击【视图】-【注释方向】，出现活动注释方向窗口，如图。

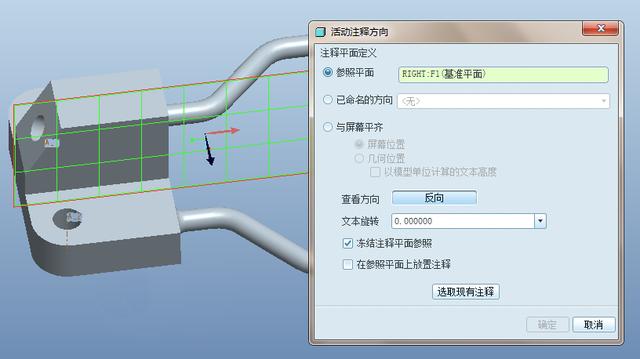

2)注释平面选择【参照平面】，我们选择如下图所示的黄色基准平面作为参照平面。

在上图中，我们可以看到两个互相垂直的箭头，一个黑色，一个红色，其中黑色代表注释内容的前后两个方向，箭头指向哪表示从哪里看；红色代表注释内容的左右方向，往哪边指代表从左或者右读。点击【查看方向】我们可以改变方向，在【文本旋转】中我们可以输入角度，从而可以改变红色箭头的方向。

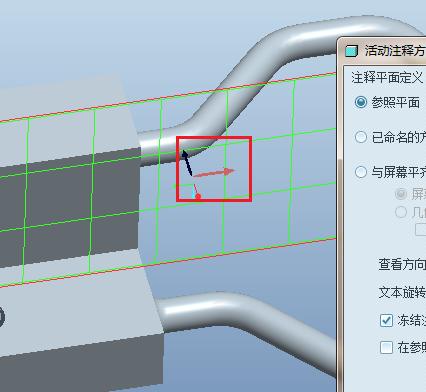

在这里我们的箭头方向如下设置：

3.正式开始标注尺寸了。点击【插入】-【注释】-【尺寸】

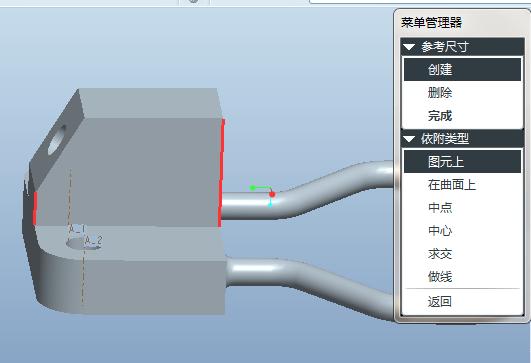

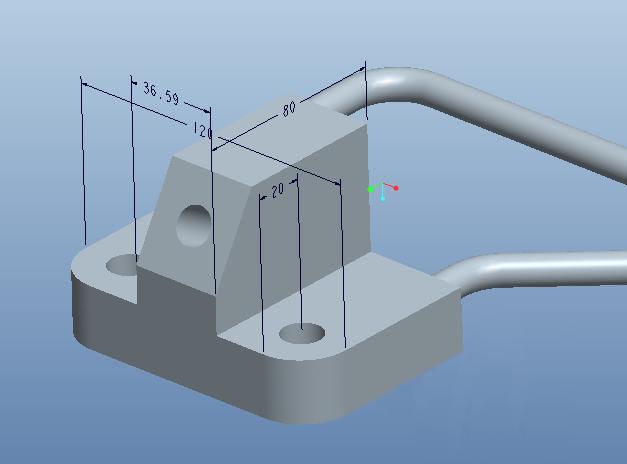

1)按照如下图所示选择两边，将鼠标箭头移到合适的位置，点击鼠标中键，就可以将尺寸标出来了，如图。

2)同样，我们可以标注左右测的尺寸，我们需要变换不同的基准参照，方法相同。

4.完成。
