BGP路径选择-MED（学习笔记+实验验证）

一，原理概述

1. 当一台BGP路由器中存在许多条去往同一目标网络的BGP路由时，BGP协议会对这些BGP路由的属性进行比较，以确定去往该目标网络的最优BGP路由。
2. BGP路由属性的比较顺序为Preferred Value属性，Local Preference属性，路由生成方式，AS_Path属性，Origin属性，MED属性，BGP对等体类型等。
3. MED也称为多出口鉴别器，它是一个4字节的整数，取值范围为0~4294967295.缺省情况下，MED的值为0，但通过命令 default med value 可对其进行修改。
4. MED值小越优先，常被称为Cost。MED的作用是控制邻居AS的流量从哪个入口进入到AS中 。
5. 缺省情况下，去往同一目标网络的多条路由来自同一个邻居AS时，BGP才会比较这些MED值，但是，配置命令 compare-different-as-med后，则会比较来自不同邻居AS的目标网络相同的BGP路由的MED值。
6. 注意，MED只会影响相邻两个AS，收到MED属性的AS不会把此属性再继续传递给别的AS。

实验注意事项：

• BGP邻居关系状态为Established表示已建立
• MED属性：类似cost，当某个AS有多个入口时，可以用MED属性来帮助其外部的AS选择一个较好的入口路径。一条路由的MED值越小，其优先级越高，默认值0。

二，实验（对着书来的）

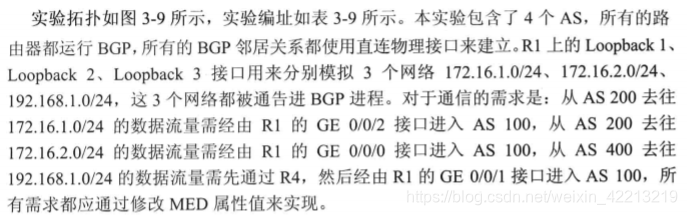

（一）实验目的

• MED属性对BGP路径选择的影响
• 修改MED的方法
• 通过修改MED值实现流量分担的方法

（二）实验内容

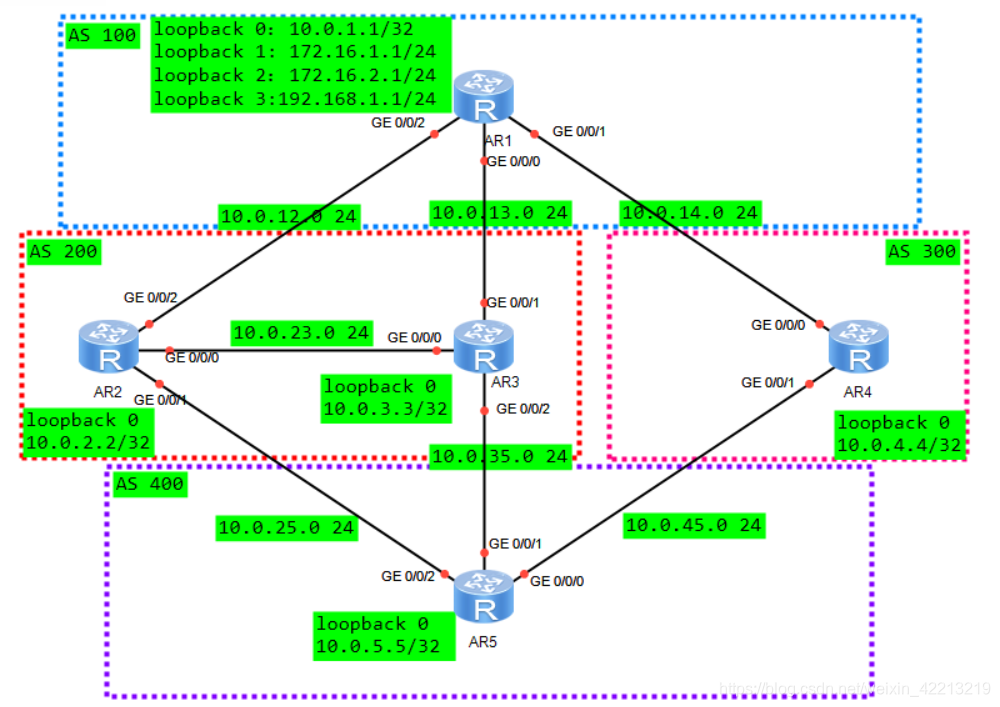

（三）实验拓扑

（四）实验步骤

1，基本配置

2，配置BGP路由协议

[R1]bgp 100
[R1-bgp]router-id 10.0.1.1
[R1-bgp]peer 10.0.12.2 as-number 200
[R1-bgp]peer 10.0.13.3 as-number 200
[R1-bgp]peer 10.0.14.4 as-number 300
[R1-bgp]network 172.16.1.0 255.255.255.0
[R1-bgp]network 172.16.2.0 24
[R1-bgp]network 192.168.1.0 24
[R1-bgp]network 10.0.1.1 32

[R2]bgp 200
[R2-bgp]router-id 10.0.2.2
[R2-bgp]peer 10.0.12.1 as-number 100
[R2-bgp]peer 10.0.23.3 as-number 200
[R2-bgp]peer 10.0.23.3 next-hop-local
[R2-bgp]peer 10.0.25.5 as-number 400
[R2-bgp]network 10.0.2.2 32

[R3]bgp 200
[R3-bgp]router-id 10.0.3.3
[R3-bgp]peer 10.0.13.1 as-number 100
[R3-bgp]peer 10.0.23.2 as-number 200
[R3-bgp]peer 10.0.23.2 next-hop-local
[R3-bgp]peer 10.0.35.5 as-number 400
[R3-bgp]network 10.0.3.3 32

[R4]bgp 300
[R4-bgp]router-id 10.0.4.4
[R4-bgp]peer 10.0.14.1 as-number 100
[R4-bgp]peer 10.0.45.5 as-number 400
[R4-bgp]network 10.0.4.4 32

[R5]bgp 400
[R5-bgp]router-id 10.0.5.5
[R5-bgp]peer 10.0.25.2 as-number 200
[R5-bgp]peer 10.0.35.3 as-number 200
[R5-bgp]peer 10.0.45.4 as-number 300
[R5-bgp]network 10.0.5.5 32

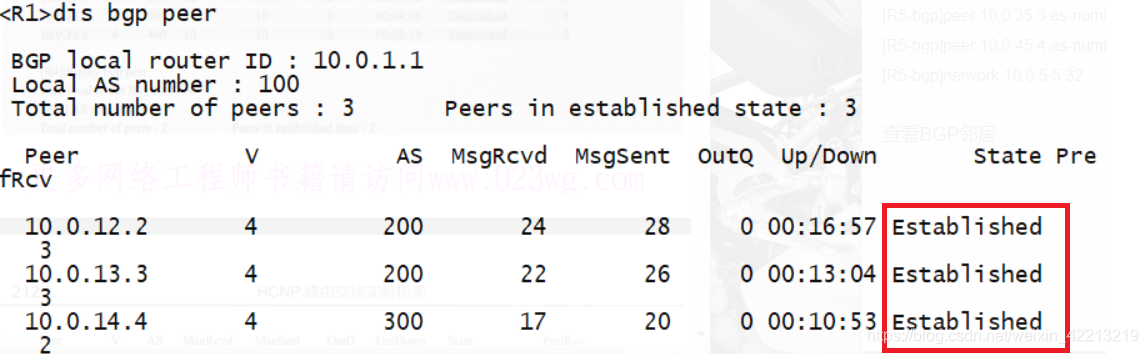

查看BGP邻居，若R1，R2,R3,R4,R5 上面的数量都是3个，都为Established状态，就表示BGP邻居建立成功。

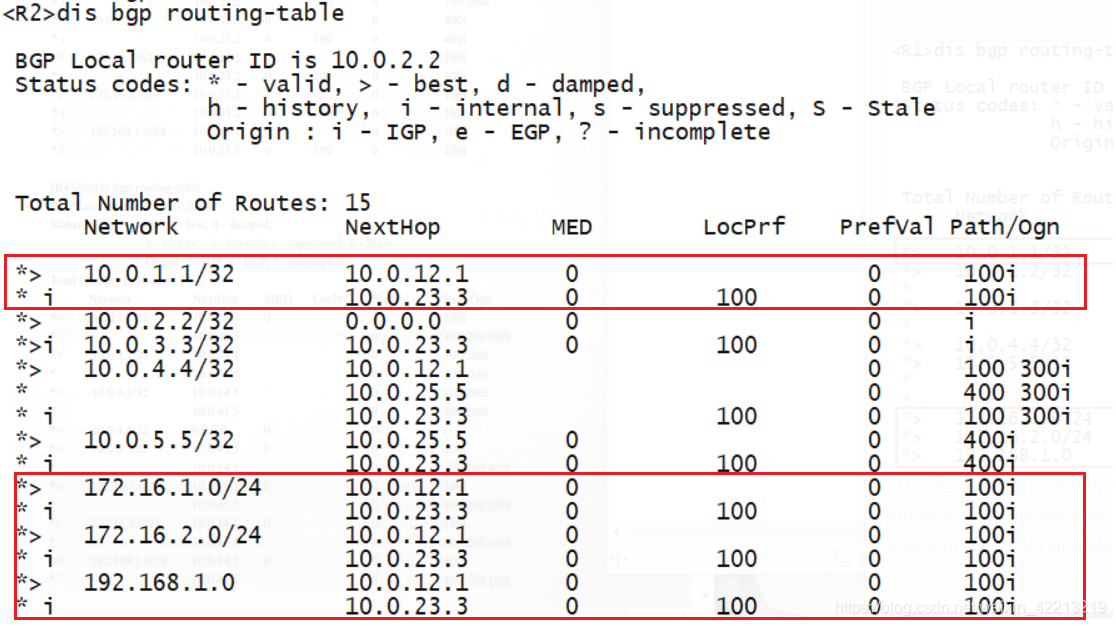

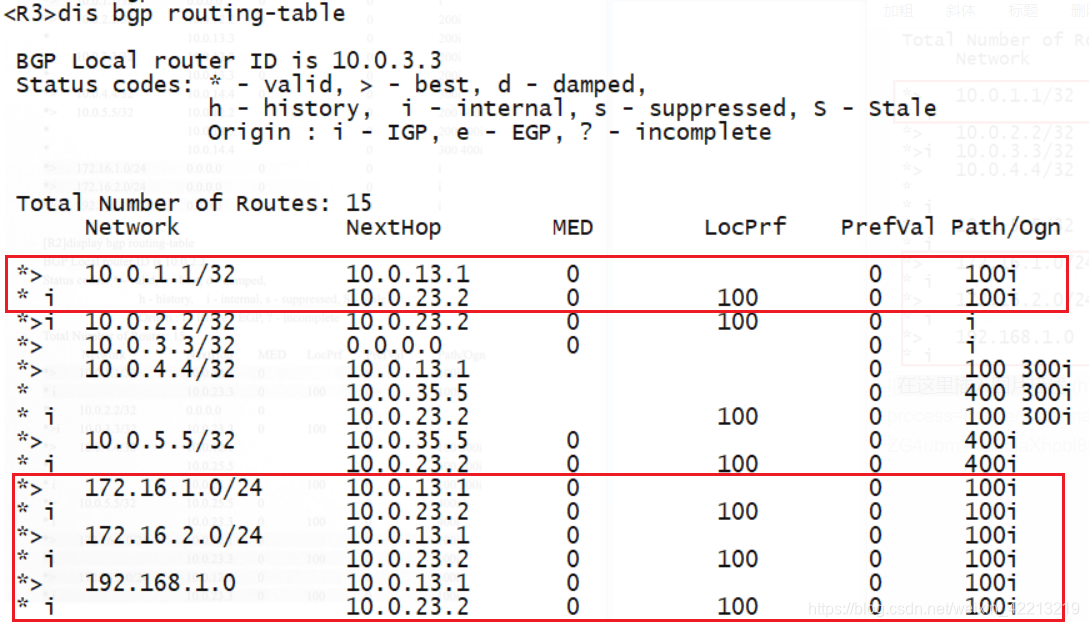

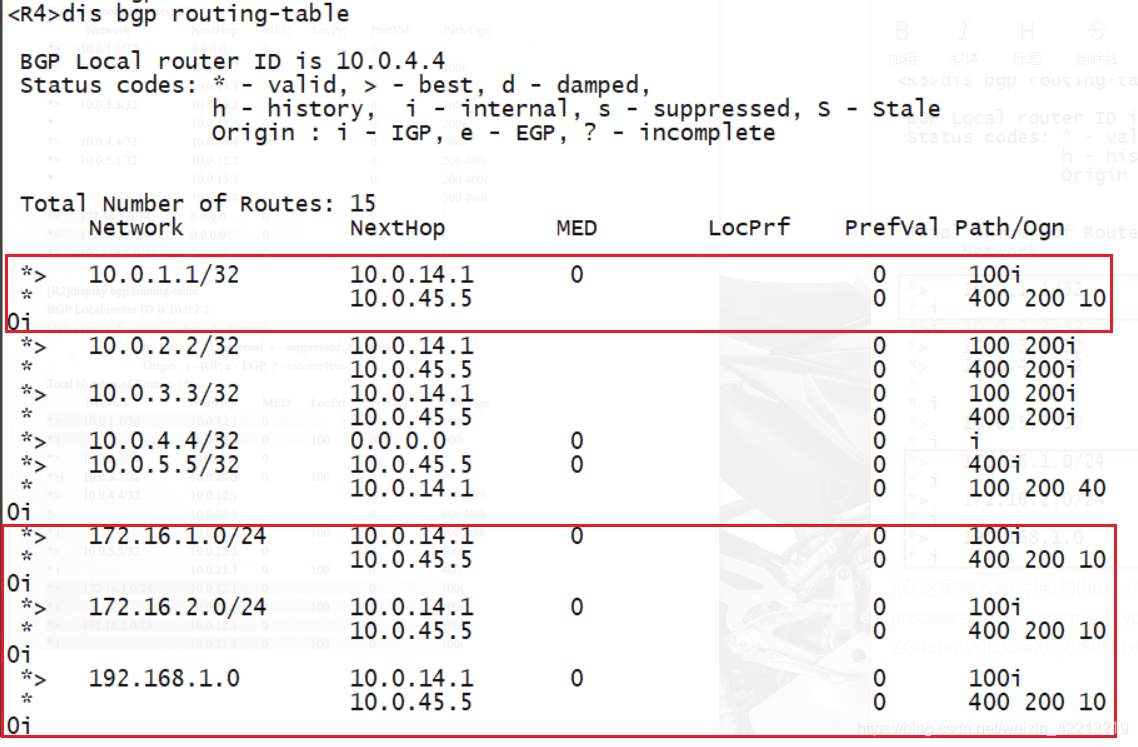

再查看BGP路由表，哄框内为去往连接的三个网络的路径条目

可以看到：

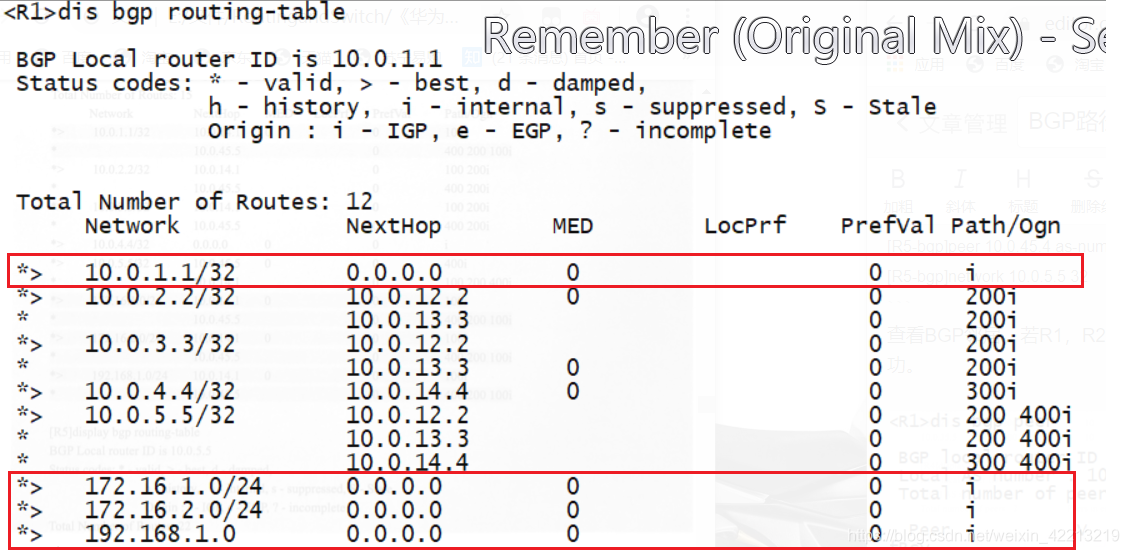

• R2,R3,R4,R5上都接收到了R1的四个网段的路由信息。
• 通过IBGP和EBGP邻居接收到的路由条目以及路由器自身的BGP路由条目，他们的MED都为0.
• 若接收到的路由条目经过了一个AS进行中转，MED会丢失，变为空。（概念：MED只会影响相邻两个AS，收到MED属性的AS不会把此属性再继续传递给别的AS。）
• 在BGP选择最佳路径时，MED值为空就表示值为0.

3，控制来自同一AS的数据流量的最佳路径选择

根据BGP选路机制中EBGP优于IBGP路由的原则，则R2去往R1的loopback通过R1的G0/0/2口作为进入AS100的入口；R3去往R1的loopback通过R1的G0/0/0口作为进入AS100的入口；使用tracert命令进行验证

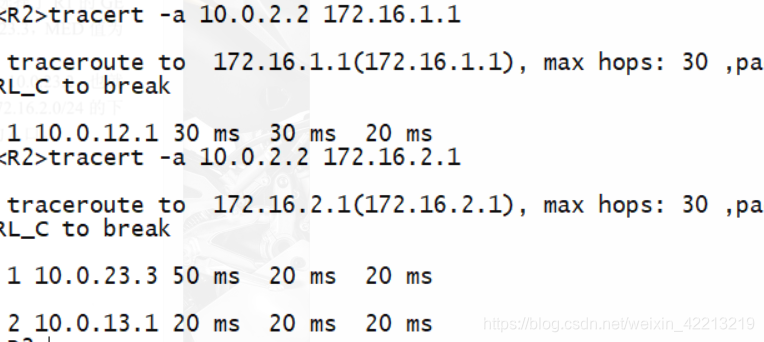

可以看到，R2去往172.16.1.1和172.16.2.1的下一跳为10.0.12.1（R1的G0/0/2口），R3去往172.16.1.1和172.16.2.1的下一跳为10.0.13.1（R1的G0/0/0口）

现在AS100的管理员要求AS200访问172.16.1.0 24网络的流量从R1的G0/0/2口进入AS100，访问172.16.2.0 24网络流量从R1的G0/0/0接口进入AS100

在R1上使用前缀列表匹配要修改MED值的路由。

[R1]ip ip-prefix 1 permit 172.16.1.0 24
[R1]ip ip-prefix 2 permit 172.16.2.0 24

在R1上创建Route-Policy 1，将172.16.1.0 24的MED配置为100，将172.16.2.0 24的MED配置为200.

[R1]route-policy 1 permit node 10
[R1-route-policy]if-match ip-prefix 1
[R1-route-policy]apply cost 100
[R1-route-policy]route-policy 1 permit node 20
[R1-route-policy]if-match ip-prefix 2
[R1-route-policy]apply cost 200
[R1-route-policy]route-policy 1 permit node 30

然后在R1上创建Route-Policy 2,将172.16.2.0 24的MED配置为100，将172.16.1.0 24的MED配置为200

[R1]route-policy 2 permit node 10
[R1-route-policy]if-match ip-prefix 2
[R1-route-policy]apply cost 100
[R1-route-policy]route-policy 2 permit node 20
[R1-route-policy]if-match ip-prefix 1
[R1-route-policy]apply cost 200
[R1-route-policy]route-policy 2 permit node 30

在R1上配置peer 10.0.12.2 route-policy 1 export命令，使得R1在传递路由给R2时调用Route-Policy 1，再配置peer 10.0.13.3 route-policy 2 export命令，使得R1在传递路由给R3时调用Route-Policy 2.

[R1-bgp]peer 10.0.12.2 route-policy 1 export
[R1-bgp]peer 10.0.13.3 route-policy 2 export

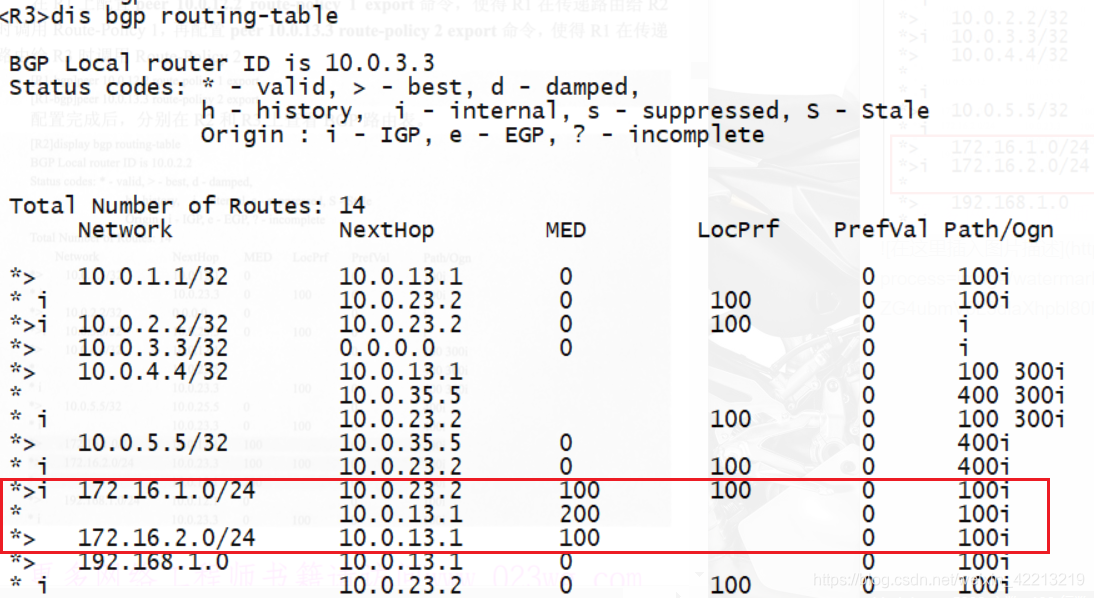

配置完成后，在R2和R3上查看BGP路由表


在PrefVal属性，LocPrf属性，路由生成方式，AS_path属性，Origin属性都相同的情况下，BGP会选择最小的MED值的路由作为最优路由。

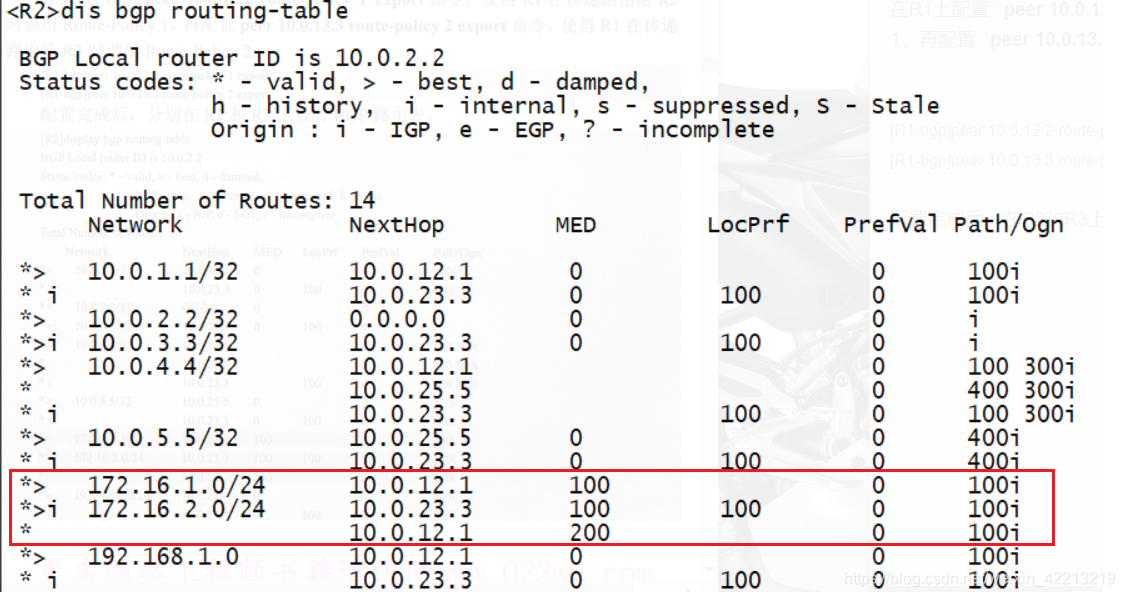

可以看到，在R2的BGP路由表中，去往172.16.1.0/24的下一跳为10.0.12.1，MED值为100（G0/0/2）进入AS100；去往172.16.2.0/24的下一跳为10.0.13.1，选择了R1的G0/0/0口作为进入AS100的入口。

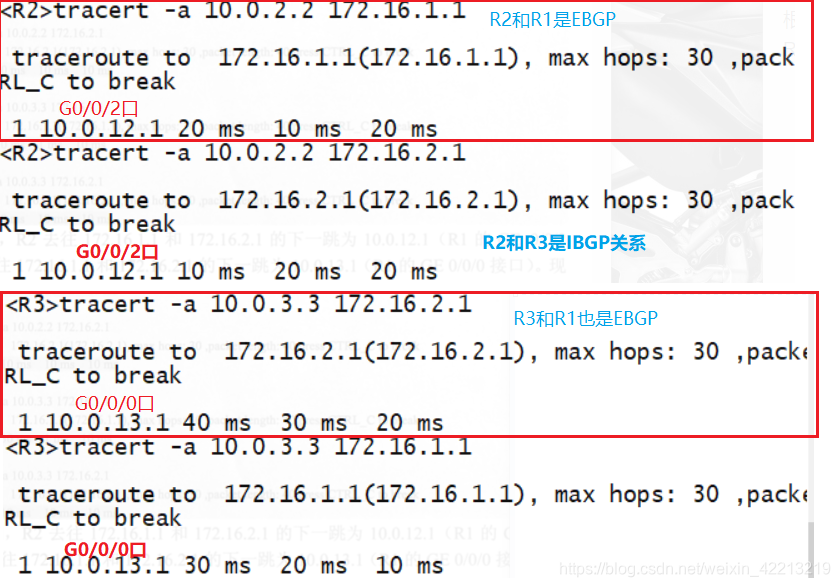

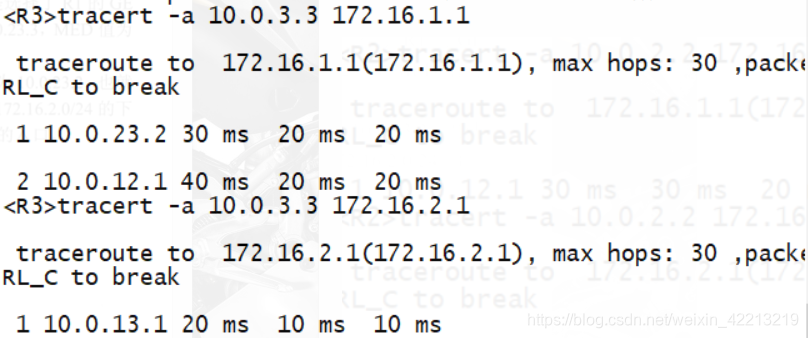

在R2和R3上，使用Tracert命令验证数据经过路径。


可以看到，AS200访问172.16.1.0/24从G0/0/2口进入，172.16.2.0/24从G0/0/0口进入AS100的。满足需求

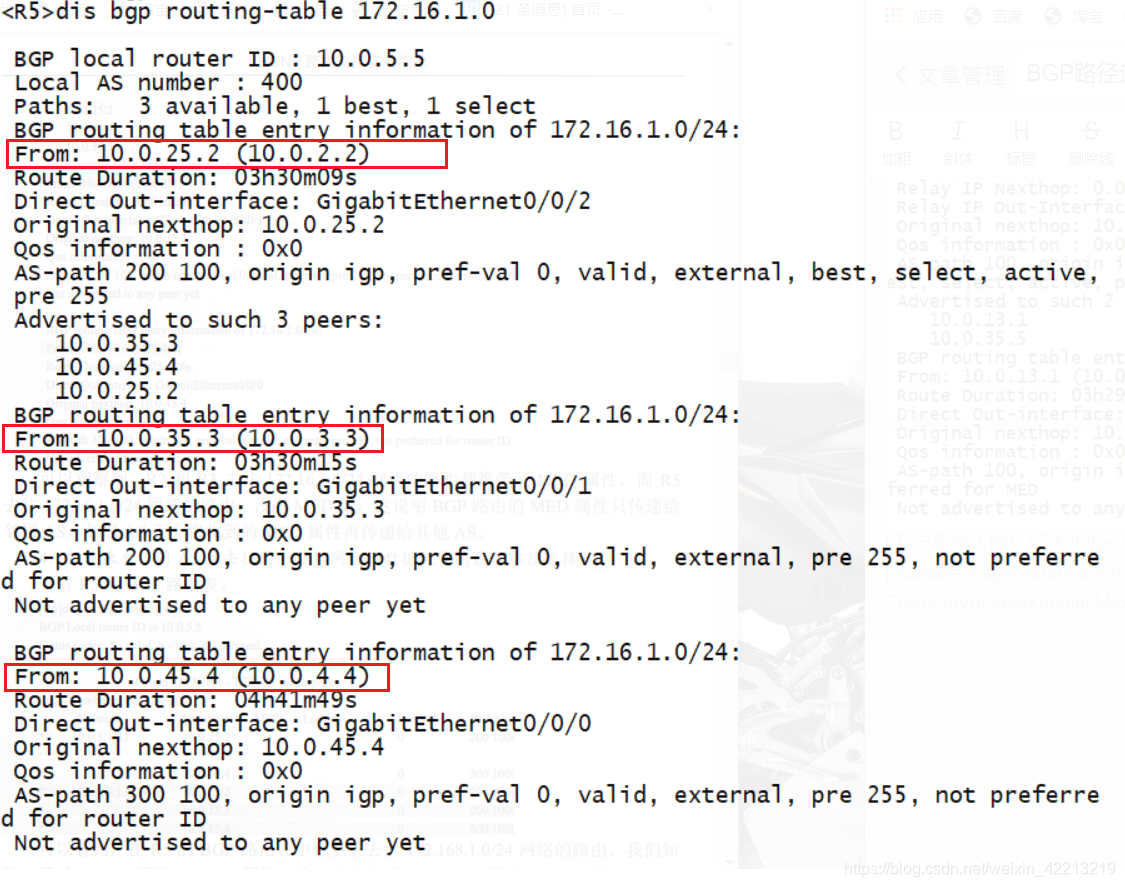

查看R2,R3,R5上关于172.16.1.0的BGP路有详细信息

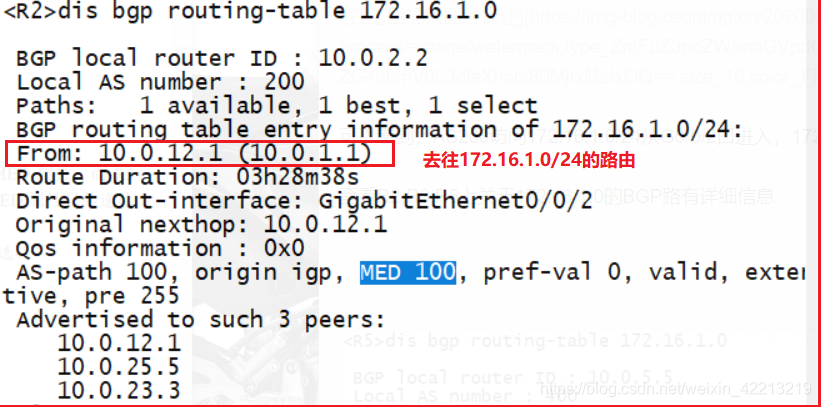

可以看到，R2,R3去往172.16.1.0/24的路由携带了MED属性，R5去往172.16.1.0/24的路由没有MED值

• 说明MED属性只传递给邻居AS，邻居AS不会将收到的MED属性再传递给其他AS。

4，控制来自不同AS且去往同一目标网络的数据流量的最佳路径选择

查看R5的BGP路由表

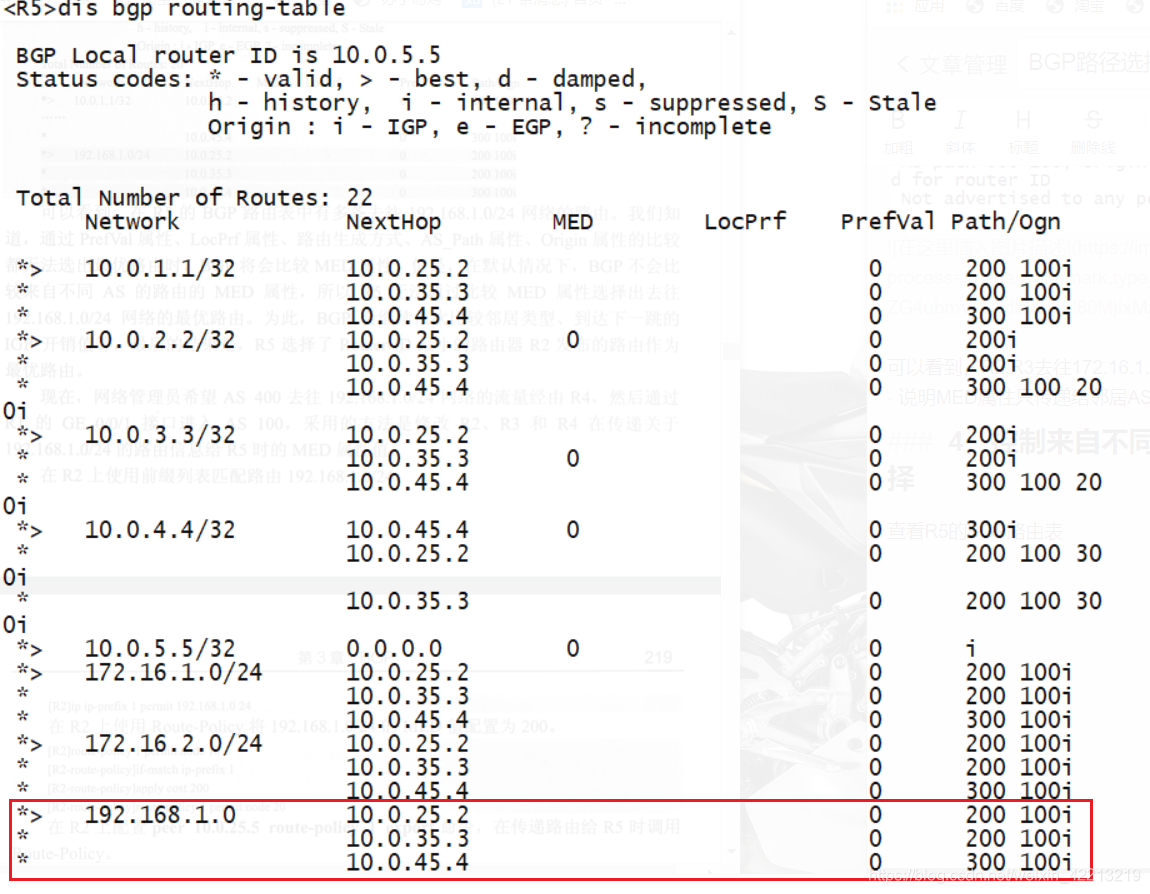

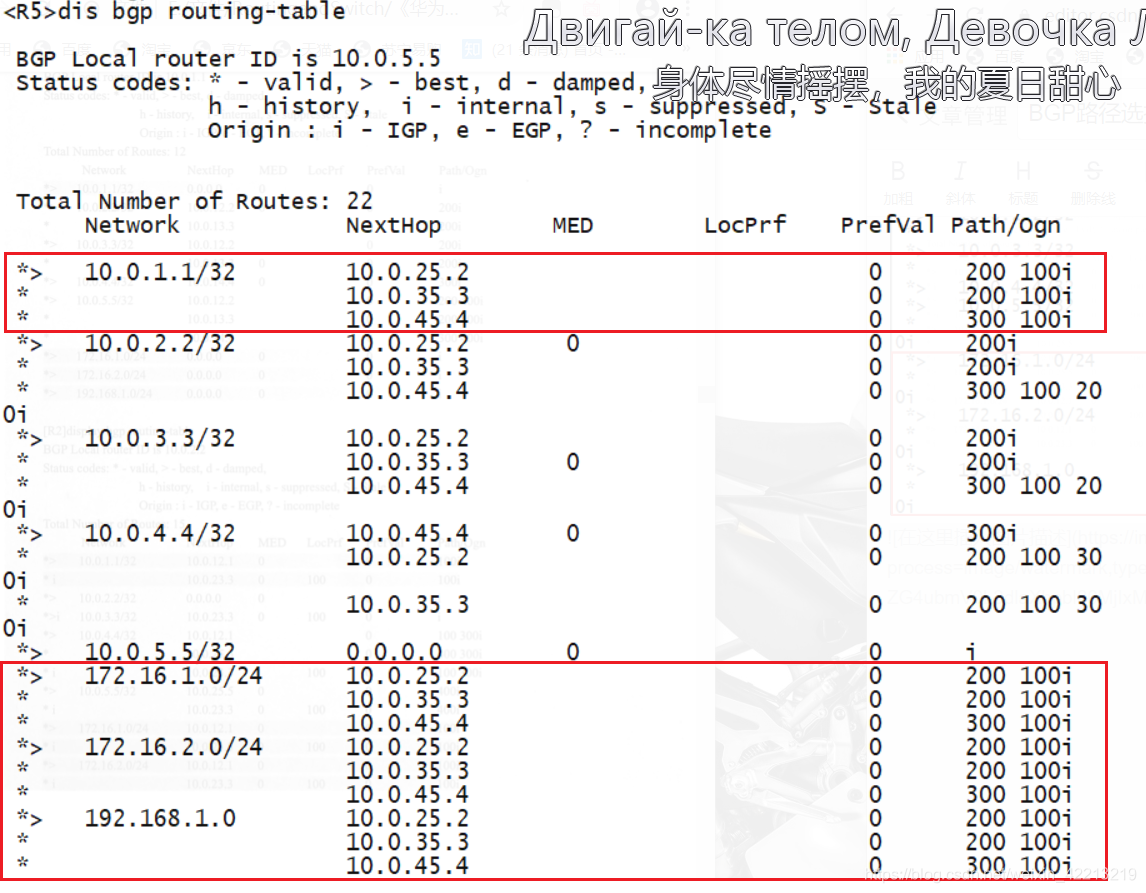

R5上面有多条去往192.168.1.0的路由。在Preferred Value属性，Local Preference属性，路由生成方式，AS_Path属性，Origin属性的比较无法选出最有路由时，BGP将比较MED属性。但是在默认情况下，BGP不会比较来自不同AS路由的MED属性，所以R5无法通过比较MED属性选择去往192.168.1.0/24的最优路由。为此，BGP会继续比较邻居类型，下一跳的 IGP（内部网关协议）开销值等，最后结果是R5选择了Router-ID最小的路由器R2发布的路由作为最优路由。

现在，需求是AS400去往192.168.1.0/24的网络流量流经R4，然后从R1的G0/0/1口进入AS100,采用的方法是修改R2,R3,R4在传递关于192.168.1.0/24的路由信息给R5时的MED属性值。

在R2上使用前缀列表匹配路由192.168.1.0/24

[R2]ip ip-prefix 1 permit 192.168.1.0 24

在R2上使用Route-Polity将192.168.1.0/24的MED值配置为200

[R2]route-policy 1 permit node 10
[R2-route-policy]if-match ip-prefix 1
[R2-route-policy]apply cost 200
[R2-route-policy]route-policy 1 permit node 20

在R2上配置**peer 10.0.25.5 route-policy 1 export **命令，在传递路由时给R5时调用Route-Policy

[R2]bgp 200
[R2-bgp]peer 10.0.25.5 route-policy 1 export

在R3上也配置

[R3]ip ip-prefix 1 permit 192.168.1.0 24
[R3]route-policy 1 permit node 10
[R3-route-policy]if-match ip-prefix 1
[R3-route-policy]apply cost 200
[R3-route-policy]route-policy 1 permit node 20

在R3上配置**peer 10.0.35.5 route-policy 1 export **命令，在传递路由时给R5时调用Route-Policy

[R3]bgp 200
[R3-bgp]peer 10.0.35.5 route-policy 1 export

在R4上完成类似的配置

[R4]ip ip-prefix 1 permit 192.168.1.0 24
[R4]route-policy 1 permit node 10
[R4-route-policy]if-match ip-prefix 1
[R4-route-policy]apply cost 100
[R4-route-policy]route-policy 1 permit node 20

在R4上配置peer 10.0.45.5 route-policy 1 export命令，在传递路由给R5时调用Route-Policy。

[R4]bgp 300
[R4-bgp]peer 10.0.45.5 route-policy 1 export

在R5上配置compare-different-as-med命令，让R5强制比较来自不同AS且去往同一目标网络的路由的MED属性值。

[R5]bgp 400
[R5-bgp]compare-different-as-med

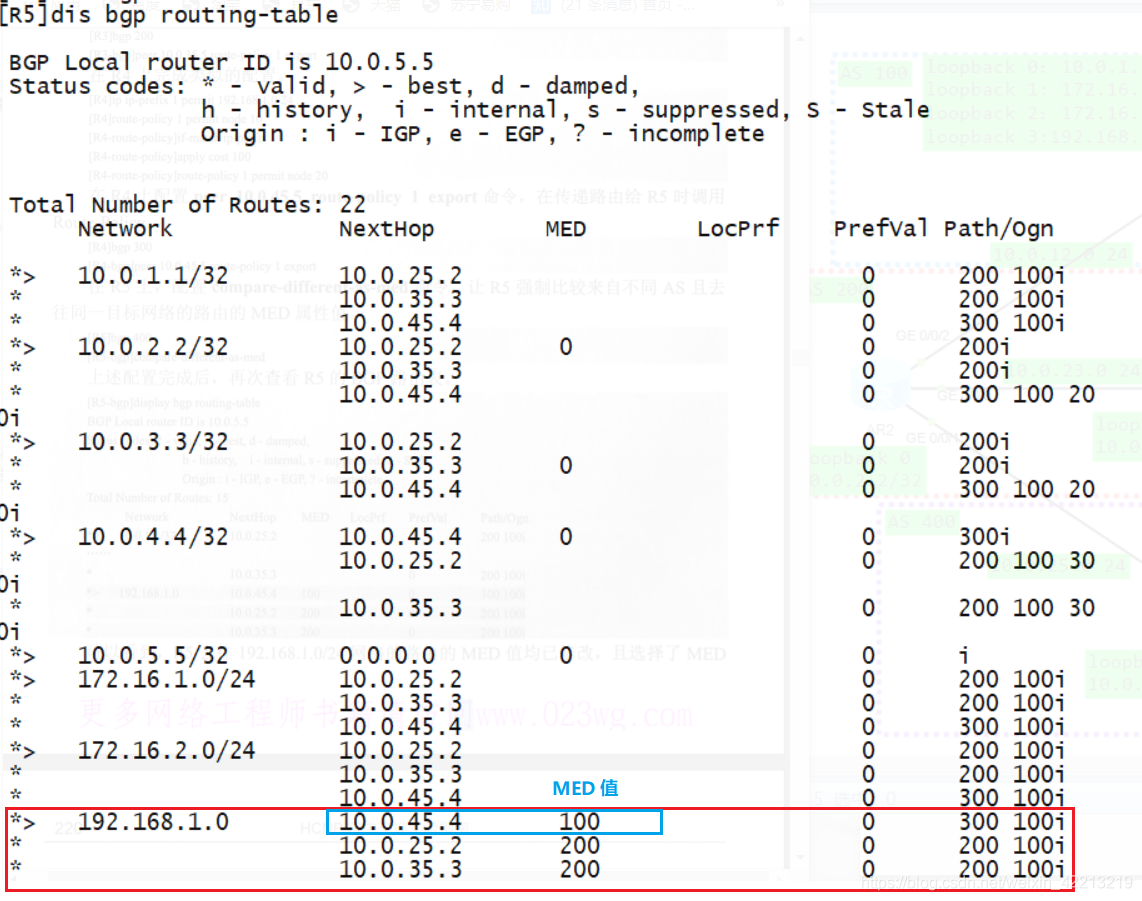

配置后，再查看R5的BGP路由表

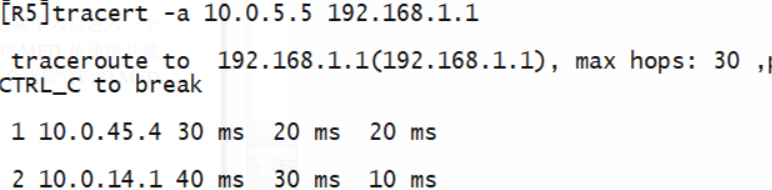

可以看到，R5去往192.168.1.0/24网络的路由的MED值都被修改了，并且选择了MED值最小的路由座位了最优路由。使用tracert命令验证路径。

可以看到，从AS400 到192.168.1.0/24的流量现在经过了R4，并且经由R1的G0/0/1接口进入AS100。

实验表明，BGP路由中的MED属性可以用来控制流量经过哪个入口一个AS，并且MED只传递给邻居AS，邻居AS不会再将接收到的MED传递给其他AS。缺省情况下，对于来自不同AS的前缀相同的路由，BGP不会比较他们的MED属性。
