For 0.11um design, 2.5/3.3V transistor channel (overlap of Poly and AA) enclosure by DG.( Designer can waive this rule for 0.13um design).>=0.30

对于 0.11 微米的设计，2.5/3.3V 晶体管通道（Poly 和 AA 的重叠部分）由 DG 封装（对于 0.13 微米的设计，设计人员可以放弃这一规则）。

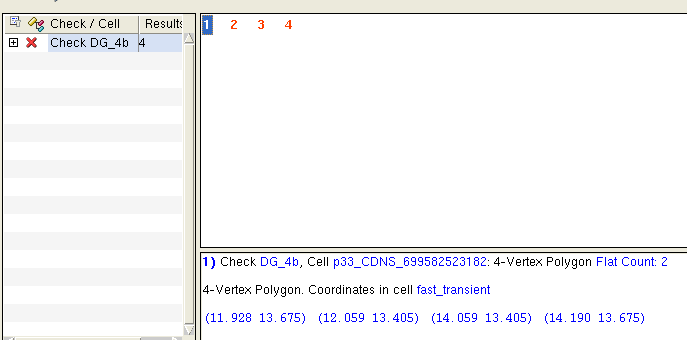

双击报错的时候发现报错的位置没有任何问题。

解决办法：用DG层把所有AA层覆盖。
