QoS服务质量六路由器拥塞管理

4、Qos拥塞管理

拥塞是指由于网络资源不足而造成速率下降、引入额外延时的一种现象。拥塞会造成报文的传输时延、吞吐率低及资源的大量耗费。而在IP分组交换及多业务并存的复杂环境下，拥塞又极为常见。比如由于广域网的带宽通常要比局域网的带宽小，当一个局域网的用户向另一个局域网的用户发送数据时，由于广域网的带宽小于局域网的带宽，数据将不可能按局域网发送的速度在广域网上传输。

拥塞管理通过指定报文调度次序来确保高优先级业务优先被处理。

4.1、拥塞现象的产生

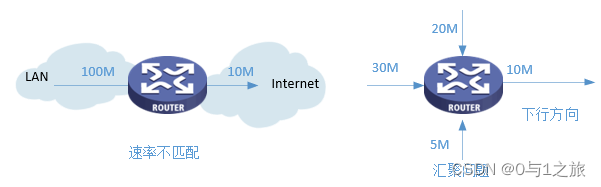

拥塞发生的主要场景：

• 速率不匹配：报文从高速链路进入设备，再由低速链路转发出去；
• 汇聚问题：报文从多个接口同时进入设备，由一个没有足够带宽的接口转发出去。

  拥塞发生的负面影响:
  (1)、增加了报文传输的时延和抖动;
  (2)、过高的延迟会引起报文重传;
  (3)、使网络的有效吞吐率降低，造成网络资源的损害;
  (4)、剧耗费大量的网络资源（特别是存储资源），不合理的资源分配甚至可能导致系统陷入资源死锁而崩溃。

4.2、拥塞管理概述

拥塞管理是指网络在发生拥塞时使用队列技术，将从一个接口发出的所有报文放入多个队列，使用不同的调度算法来发送队列中的报文流。

4.2.1、网络设备的队列构成

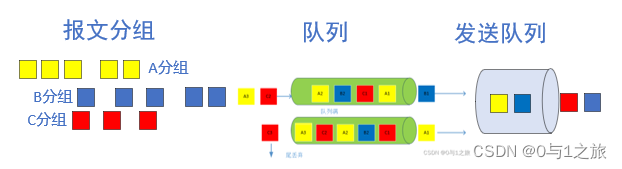

什么是队列？
队列指的是在缓存中对报文进行排序的逻辑。当流量的速率超过接口带宽或超过为该流量设置的带宽时，报文就以队列的形式暂存在缓存中。报文离开队列的时间、顺序，以及各个队列之间报文离开的相互关系则由队列调度算法决定。

当网络发生拥塞时，网络设备中没有转发完毕而剩下的数据包，这部分数据包存储在网络设备的内存中，按照一定的规则排列。每个队列可以排列10个1500字节的数据包。也因此队列的单位通常是报文个数而不是报文字节数。

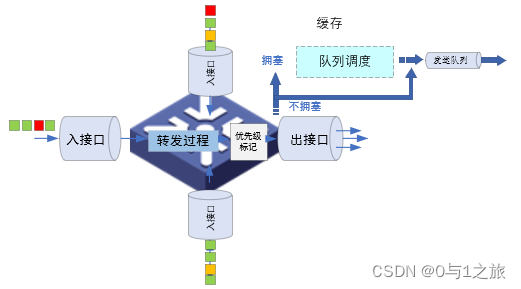

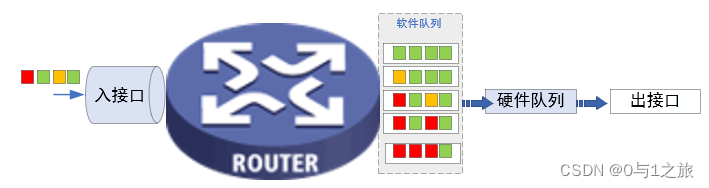

网络设备中的硬件队列和软件队列

在网络设备的出接口处，一般由一个最基本的队列，该队列以FIFO（First IN First Out）的方式调度，我们把该队列放入硬件队列。在硬件队列之前还有一个进行QoS管理和控制软件队列，拥塞发生时，就将存放在内存中等待发送的数据包组成队列，等待调度算法来发送队列中的报文流。

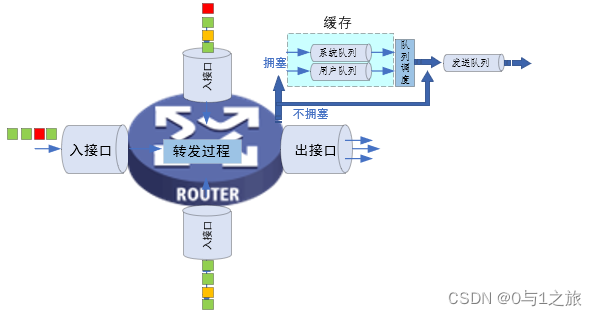

4.2.1.1、路由器的队列构成

当网络没有发生拥塞时，各接口进入的报文直接进入路由设备自身的硬件队列，发送队列按照FIFO(先进先出)的顺序转发出去。

当拥塞发生时，进入路由器的报文以及自身设备的报文进入软件队列缓存中，由调度算法来进行转发。

路由器设备缓存中的队列分为两种类型：
(1)、系统队列
路由器组网中，由硬件设备运行的维持组网，保障网络连通性，可达性的各种控制协议，组成的队列。系统队列又分为两种：

• 紧急队列：链路控制层的各种协议(PPP协议等)
• 协议队列：路由协议(OSPF、RIP、ISIS、BGP等)

(2)、用户队列
从路由器入接口进入的流用户使用的各种业务流量。路由器常用队列有FIFO、PQ、CQ、RTPQ、WFQ、CBQ、CBR等队列技术，默认使用FIFO队列。

4.2.1.2、交换机的队列构成

交换机工作在二层，处理的各业务流数据量大，带宽高，需要传输效率高，因此交换机使用高速硬件直接处理，采用芯片实现QoS队列。这种方式下，交换机采用二层头识别数据类型，主要流量是以使用802.1p的VLAN报文为主，还有来自三层DSCP的流。

交换机根据优先级信任规则，查找QoS映射表，将映射结果对报文进行内部优先级标记，报文映射到本地队列。

报文在入端口，根据映射表入本地队列；
报文在出端口，进行队列调度后发送；
常用的队列：SP、WRR、HWFQ。

4.2.2、路由器拥塞管理

4.2.2.1、FIFO队列

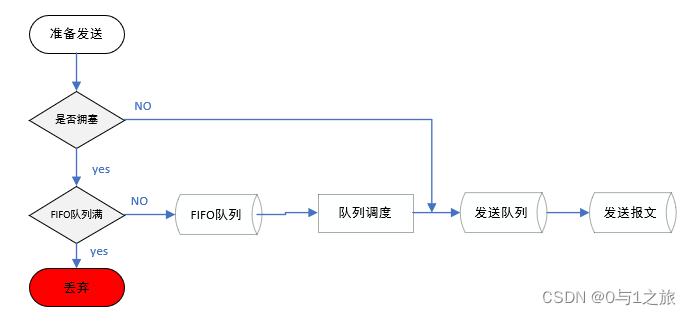

FIFO(First In First Out Queuing，先入先出)所有报文按到达转发接口的时间先后顺序，先入先出地发送FIFO队列报文。

优点：处理简单，开销小。
缺点：没有公平性，不同的流之间不互相隔离，关键业务的带宽不能得到保证。

FIFO的配置：
[sysname-Ethernet1/0/3] qos fifo queue-length queue-length
queue-length参数指定了FIFO队列的长度，即其最大可以容纳的报文数量。增加FIFO队列的长度可以减少丢包，但同时也可以增加延迟。

4.2.2.2、PQ队列

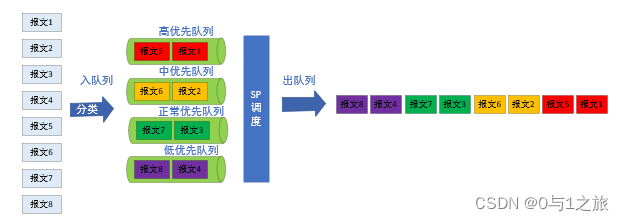

PQ(Priority Queuing，优先队列)调度，就是严格按照队列优先级的高低顺序进行调度。只有高优先级队列中的报文全部调度完毕后，低优先级队列才有调度机会。

采用PQ调度方式，将延迟敏感的关键业务放入高优先级队列，将非关键业务放入低优先级队列，从而确保关键业务被优先发送。

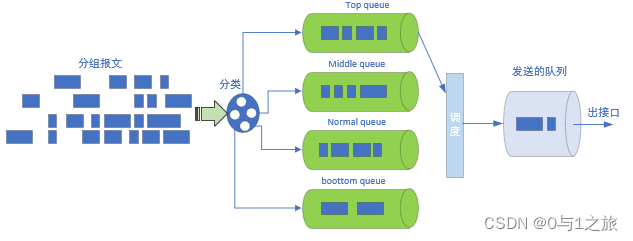

PQ队列的4个队列：
Top（高优先队列）、Middle（中优先队列）、Normal（正常优先队列）和boottom（低优先队列）。默认是Normal（正常优先队列）。

二层交换机配置PQ调度后，按照7、6、5、4、3、2、1、0从高到低的优先级依次进行调度，发送报文。

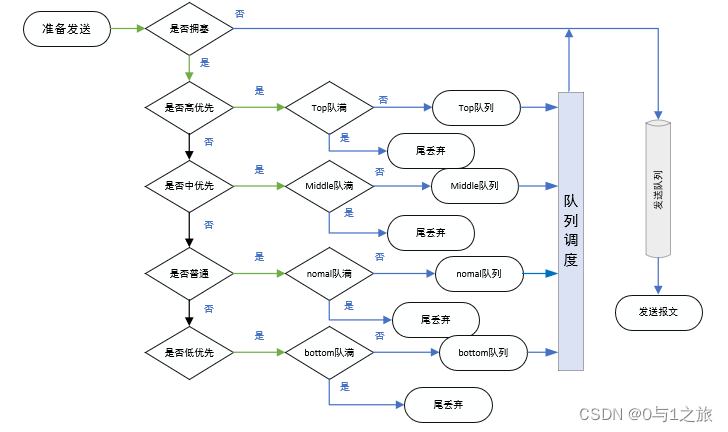

PQ队列原理：

• 按类别入队，队列满后尾丢弃
• 优先级高的队列先调度
• 加入top队列一直是满的，会导致优先级低的队列，一直得不到调度（Normal为默认队列）

PQ队列特征：

• 可以使用ACL对报文进行分类，根据需要将报文入队列;
• 报文丢弃策略采用尾丢弃(Tail Drop)机制，且只有这一种机制;
• 队列长度可以设置为0，表示该队列无穷大，即进入该队列的报文不会被Tail Drop机制丢弃，除非内存耗尽了;
• 队列内部使用FIFO逻辑;
• 当从队列调度报文时，从高优先级的队列到低优先级调度报文。

PQ队列缺点：</
