S参数与T参数的定义

赵进龙

于 2024-09-23 16:43:28 发布

阅读量1.8k

点赞数 42

文章标签：射频工程

本文链接：https://blog.csdn.net/weixin_42260296/article/details/142462200

版权

S参数的定义
在微波系统中，由于确定和测量电压、电流非常困难，代之以测量入射、反射及传输波，建立在入射波、反射波关系基础上的网络参数就是散射参数。散射参数可以直接用网络分析仪测量得到，而网络散射矩阵反映了端口的入射电压波和反射电压波的关系。

归一化反射波 $b_1$ 和 $b_2$ 可以用归一化入射波 $a_1$ 和 $a_2$ 表示：
$b_1 = S_{11} a_1 +S_{12} a2 \\ b_2 = S_{21} a_1 + S_{22} a_2$
写成矩阵形式
$\left[ \begin{matrix} b_1 \\ b_2 \end{matrix} \right] = \left[ \begin{matrix} S_{11} & S_{12} \\ S_{21} & S_{22} \end{matrix} \right] \left[ \begin{matrix} a_1 \\ a_2 \end{matrix} \right]$

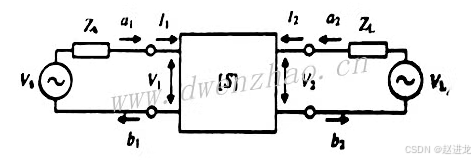

对复数源阻抗 $Z_s$ 和负载阻抗 $Z_L$ 给定情况下，入射波 $a_1$ 、 $a_2$ 和反射波 $b_1$ 、 $b_2$ 为
$a_1 = \frac{V_1 + Z_s I_1}{2\ \sqrt[]{Re Z_s}} \\ a_2 = \frac{V_2 + Z_L I_2}{2\ \sqrt[]{Re Z_L}} \\ b_1 = \frac{V_1 - Z_s^* I_1}{2\ \sqrt[]{Re Z_s}} \\ b_2 = \frac{V_2 - Z_L^* I_2}{2\ \sqrt[]{Re Z_L}}$
S11和S21是输出口理想匹配情况下的输入口反射系数及传输系数
$S_{11} = \frac{b_1}{a_1} \Big| _{a_2 = 0} \\ S_{21} = \frac{b_2}{a_1} \Big| _{a_2 = 0}$
S12和S22是输入口理想匹配情况下的输出口反射系数及传输系数
$S_{12} = \frac{b_1}{a_2} \Big|_{a_1 = 0} \\ S_{22} = \frac{b_2}{a_2} \Big|_{a_1 = 0}$
2. T参数的定义
还有一种传输散射T矩阵
$\left[ \begin{matrix} b_1 \\ a_1 \end{matrix} \right] = \left[ \begin{matrix} T_{11} & T_{12} \\ T_{21} & T_{22} \end{matrix} \right] \left[ \begin{matrix} a_2 \\ b_2 \end{matrix} \right]$

T参数与S参数的关系

$\left[ \begin{matrix} S_{11} & S_{12} \\ S_{21} & S_{22} \end{matrix} \right] = \frac{1}{T_{22}} \left[ \begin{matrix} T_{12} & T_{11}T_{22} - T_{12}T_{21} \\ 1 & -T_{21} \end{matrix} \right]$

$\left[ \begin{matrix} T_{11} & T_{12} \\ T_{21} & T_{22} \end{matrix} \right] = \frac{1}{S_{21}} \left[ \begin{matrix} S_{12}S_{21} - S_{11}S_{22} & S_{11} \\ -S{22} & 1\end{matrix} \right]$
